مکان شناس خطای کابل زیرزمینی دستگاه کنترل خطای کابل با صفحه لمسی درجه صنعتی

جزئیات محصول:

گواهی:	CE, ISO

اطلاعات دقیق

گواهی:

CE, ISO

شماره مدل:

XHGG502

سفارشی:

سفارشی

رنگ:

مشکی

بسته حمل و نقل:

جعبه چوبی با فوم داخل

علامت تجاری:

تست XZH

منشاء:

چین شیان

قابلیت ارائه:

1000 قطعه در سال

سفارشی سازی:

در دسترس

خدمات پس از فروش:

تضمین

تضمین:

1 سال

برجسته کردن:

High Light

برجسته کردن:

مکان شناس خطای کابل زیرزمینی,تست کننده خطای کابل های صنعتی

Industrial Grade Cable Fault Tester

توضیحات محصول

XHGG502 tdr ردیاب خطای کابل زیرزمینی یک کامپیوتر 12.1 اینچی همه در یک را برای آزمایش تعامل انسان و کامپیوتر به کار می گیرد.استفاده از مدارهای یکپارچه و دستگاه های صنعتی، باتری لیتیوم یون با ظرفیت بزرگ، پایدار و قابل اعتماد و آسان برای استفاده.
این آزمایش کننده خطای کابل یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت کابل برق و فاصله خطای است.این تست کننده خطای کابل ترکیبی از تکنولوژی الکترونیک مدرن و فناوری کامپیوتر را برای تشخیص فیلتر کردن سیگنال اتخاذ می کند، جمع آوری، پردازش داده ها، نمایش گرافیکی، تجزیه و تحلیل گرافیکی، برای تکمیل اندازه گیری سرعت کابل، تست طول کابل، آزمایش فاصله خط خط کابل.
این ردیاب خطای کابل مناسب برای مقاومت پایین، مدار کوتاه، مدار باز و قطع خطای کابل های برق، کابل های تک محوری فرکانس بالا، کابل های چراغ خیابانی،و سیم های دفن شده از مواد مختلف با بخش های مختلف و رسانه های مختلف، و همچنین نشت مقاومت بالا و فلش مقاومت بالا.
خوش آمدید که برای اطلاعات بیشتر با ما تماس بگیرید.

نام محصول	پیش شناسایی خطای کابل های زیرزمینی ((TDR))
مدل	XHGG502
مقدار تولیدی	1 واحد
عملکرد اصلی	برای اندازه گیری فاصله ی تقریباً خطای کابل های زیرزمینی
نرخ نمونه گیری داده ها	60MHz، 120MHz، 240MHz، 400MHz
فاصله تست	>60 کیلومتر
طول کابل آزمایش تنظیم شده است	<1Km (فاصلۀ کوتاه) ؛<3Km (فاصلۀ متوسط) ؛>3Km ((فاصلۀ طولانی)
دامنه پالس	400Vpp
عرض پالس	0.1uS و 2uS
رزولوشن خواندن	0.1 متر
دقت تست سیستم	کمتر از 0.5 متر
پيوند پالس مقاومت ولتاژ	38kVDC
شرایط کار	دمای -25°C تا +55°C، رطوبت نسبی 85%، فشار جوی 750±30mmHg.
روش اندازه گیری	روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا، روش پالس چندگانه

XHGG502 ARC پیش شناسایی خطای کابل
به دقت و به سرعت تشخیص مشکل عایق اصلی کابل های برق با سطوح ولتاژ 35KV و کمتر؛ کالیبراسیون طول کابل؛ تقریبا فاصله خطای کابل را آزمایش کنید

پیش بینی خطاهای کابل با رفلکتومتر XHGG502 بر اساس

روش بازتاب پالس ولتاژ پایین (TDR)
فلاش اور ولتاژ بالاروش (یعنی ICE، DECAY)
روش بازتاب قوس (ARC)تک شات و چند شات ARC)

پیش شناسایی خطای کابل

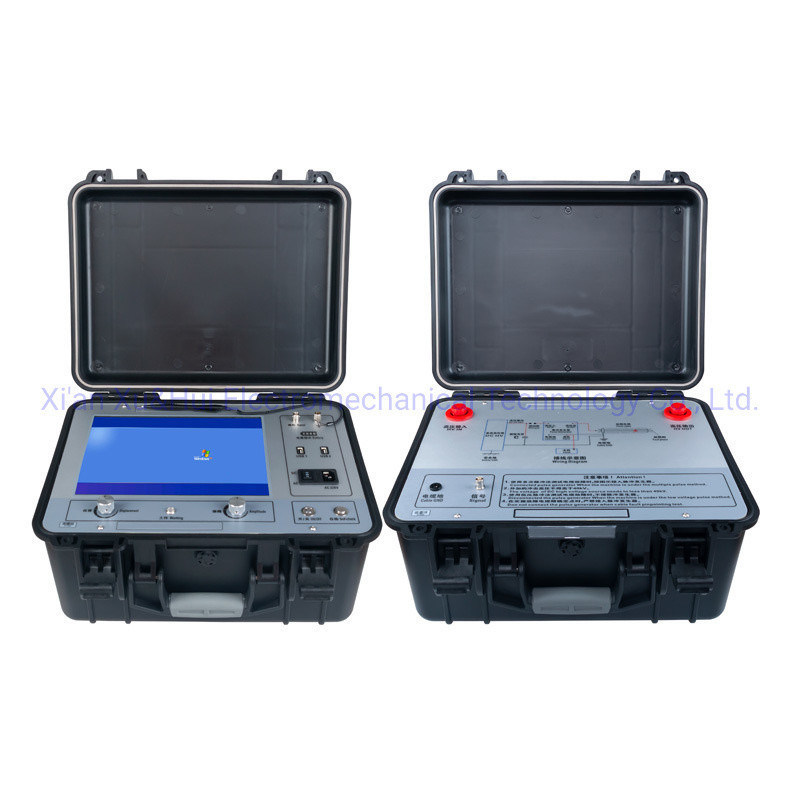

XHGG502: برای آزمایش فاصله خطای کابل، شامل یک میزبان و یک کوپلر

به شما خوش آمدید که برای اطلاعات بیشتر و خدمات با ما تماس بگیرید.پیش بینی خطای کابل: با رفلکتومتر XHGG502 بر اساس روش بازتاب ولتاژ کم (TDR) و روش فلاش اوور ولتاژ بالا (DECAY)روش بازتاب قوس ((یک شات/ چند شات).

مکان شناس خطای کابل زیرزمینی دستگاه کنترل خطای کابل با صفحه لمسی درجه صنعتی 1

سه حالت تست از XHGG502 وجود دارد، پالس ولتاژ پایین، فلش اوور ولتاژ بالا، ARC چند شات.
تصویر زیر فاصله نقص کابل را نشان می دهد که با استفاده از حالت آزمایش چند شات ARC از XHGG502 اندازه گیری شده است.
مکان شناس خطای کابل زیرزمینی دستگاه کنترل خطای کابل با صفحه لمسی درجه صنعتی 2

تصویر زیر نشان می دهد فاصله خطای کابل اندازه گیری شده با استفاده از حالت آزمون فلش اوور ولتاژ بالا از XHGG502

مکان شناس خطای کابل زیرزمینی دستگاه کنترل خطای کابل با صفحه لمسی درجه صنعتی 3

تصویر زیر نشان می دهد طول کابل یا کابل فاصله خطا مدار باز اندازه گیری شده با استفاده از حالت آزمون ولتاژ پایین پالس از XHGG502.لازم نیست که ژنراتور پالس ولتاژ بالا متصل شود.روش های آزمایش دیگر باید به همراه یک ژنراتور پالس ولتاژ بالا استفاده شود.

مکان شناس خطای کابل زیرزمینی دستگاه کنترل خطای کابل با صفحه لمسی درجه صنعتی 4
