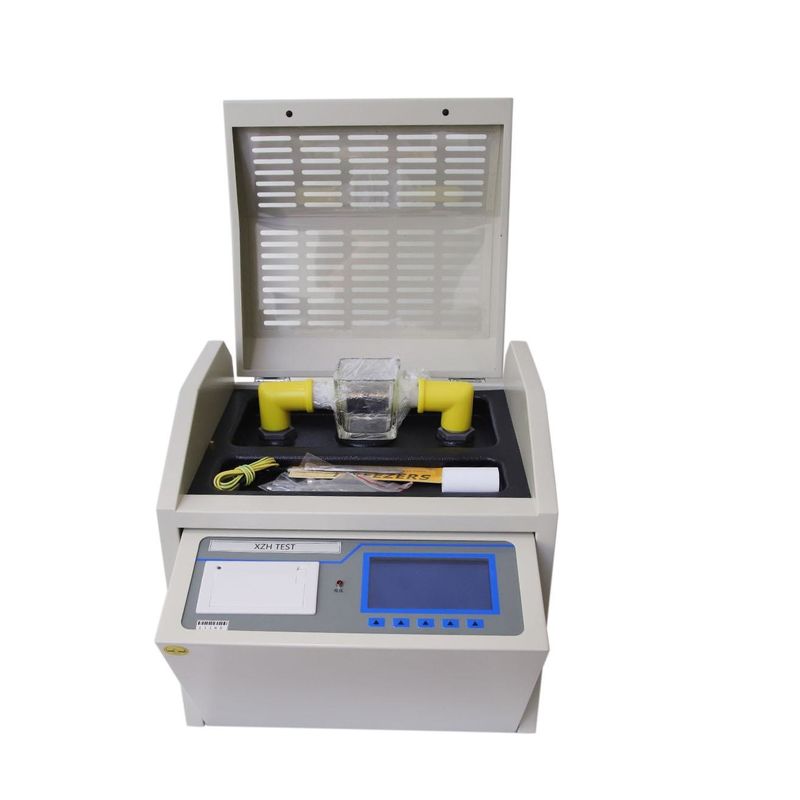

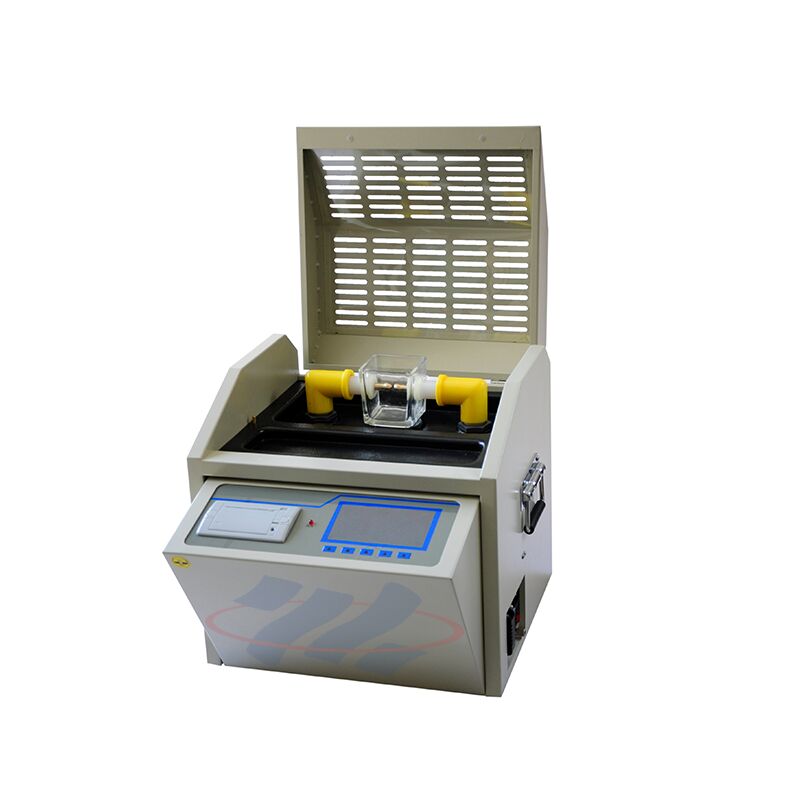

تست کننده مقاومت دی الکتریک روغن عایق کننده ترانسفورماتور قابل حمل 80kV BDV اتوماتیک چند استاندارد

تست ولتاژ شکست دی الکتریک (BDV) ولتاژی را اندازه‌گیری می‌کند که در آن روغن عایق خواص عایق خود را از دست می‌دهد و اجازه عبور جریان الکتریکی را می‌دهد. روغن عایق ترانسفورماتور هم به عنوان عایق الکتریکی و هم به عنوان محیط خنک کننده عمل می‌کند. با پیر شدن روغن یا آلوده شدن آن به رطوبت، ذرات یا گازهای محلول، استحکام دی الکتریک آن کاهش می‌یابد. تست منظم BDV یک عمل نگهداری پیشگیرانه حیاتی است که به شناسایی تخریب روغن قبل از منجر شدن به خرابی عایق ترانسفورماتور کمک می‌کند و امکان تعویض یا بازسازی روغن برنامه‌ریزی شده را به جای تعمیرات اضطراری فراهم می‌آورد.

XHYY102 با چهار روش تست استاندارد از پیش برنامه‌ریزی شده عرضه می‌شود: GB507-1986 و GB507-2002 (استانداردهای ملی چین برای مقاومت دی الکتریک روغن عایق)، DL/T429 (استاندارد صنعت برق چین) و IEC156 (استاندارد بین‌المللی برای ولتاژ شکست روغن عایق). یک حالت قابل تنظیم پنجم به کاربران اجازه می‌دهد پارامترهای تست خود را تعریف کنند. این قابلیت چند استاندارد، دستگاه را برای الزامات تست داخلی چین و کاربردهای بین‌المللی مناسب می‌سازد.

تسترهای سنتی BDV روغن، ولتاژ شکست را در سمت ولتاژ پایین ترانسفورماتور افزاینده اندازه‌گیری کرده و مقدار ولتاژ بالا را از طریق تبدیل نسبت محاسبه می‌کنند که باعث ایجاد خطا از عدم دقت نسبت ترانسفورماتور و پردازش سیگنال آنالوگ می‌شود. طراحی منحصر به فرد نمونه‌برداری سمت ولتاژ بالای XHYY102، ولتاژ تست را مستقیماً در خروجی اندازه‌گیری کرده و آن را مستقیماً به مبدل A/D هدایت می‌کند. این امر تمام خطاهای تبدیل آنالوگ میانی را حذف کرده و منجر به دقت کلی ±3% دقیق‌تر و تکرارپذیرتر می‌شود.

سری XHYY102 در پیکربندی‌های تک‌کاپ، سه‌کاپ و چند کاپ موجود است. مدل‌های تک‌کاپ برای تست‌های گاه به گاه یا سرویس میدانی که قابلیت حمل و هزینه اولویت دارند، ایده‌آل هستند. مدل‌های سه‌کاپ با اجازه دادن به تست متوالی چندین نمونه روغن بدون باز کردن محفظه بین تست‌ها، توان عملیاتی را افزایش می‌دهند و برای استفاده معمول آزمایشگاهی مناسب هستند. پیکربندی‌های چند کاپ، بهره‌وری را برای تست‌های حجیم مانند کنترل کیفیت تولید ترانسفورماتور و آزمایشگاه‌های تست مستقل به حداکثر می‌رسانند. تمام پیکربندی‌ها از فناوری اندازه‌گیری و دقت هسته یکسانی استفاده می‌کنند.

هر XHYY102 به عنوان یک کیت کامل شامل دستگاه تست اصلی، کاپ(های) روغن شیشه‌ای مخصوص مطابق با پیکربندی انتخابی، کابل برق، کابل اتصال زمین، کاغذ چاپگر حرارتی و دفترچه راهنمای کاربر عرضه می‌شود. زمان تحویل استاندارد 5 تا 8 روز کاری است. طراحی قابل حمل فشرده (465×385×425 میلی‌متر) در بسته‌بندی تقویت شده بسته‌بندی می‌شود. XZH TEST گارانتی استاندارد سازنده را با پوشش تمدید شده اختیاری ارائه می‌دهد. حداقل تعداد سفارش 1 واحد با شرایط پرداخت T/T است. گزینه‌های سفارشی‌سازی برند OEM و رابط چند زبانه برای سفارشات حجمی موجود است.
