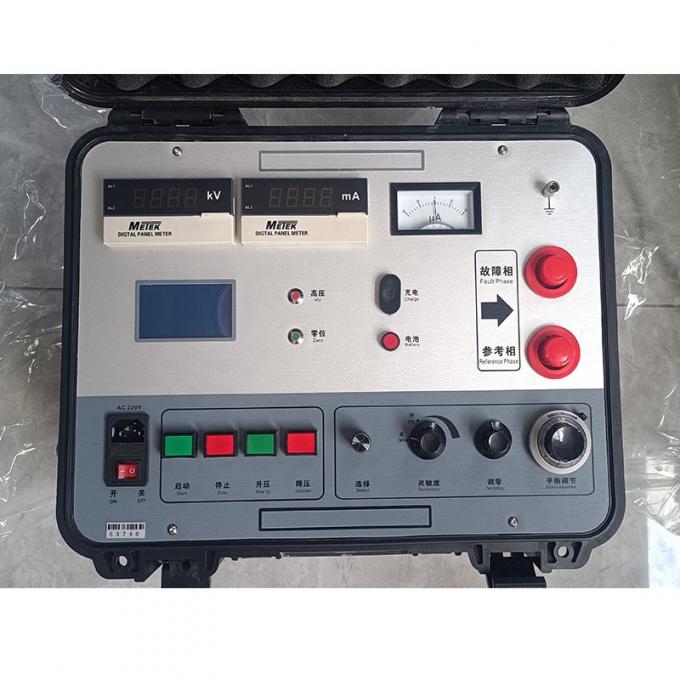

دستگاه پیش‌یاب عیب غلاف کابل Murray Bridge XHHG521A 7500 ولت با دقت بالا بدون ناحیه کور برای تست کابل کوتاه

Name: دستگاه پیشیاب عیب غلاف کابل Murray Bridge XHHG521A 7500 ولت با دقت بالا بدون ناحیه کور برای تست کابل کوتاه
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانشی، چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	XHHG521A

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

XHHG521A

شمال غربی:

25 کیلوگرم

بدون ولتاژ بار:

۷۵۰۰ ولت

برجسته کردن:

High Light

برجسته کردن:

دستگاه عیب‌یاب کابل Murray Bridge

دستگاه پیش‌یاب عیب غلاف 7500 ولت

تستر کابل بدون ناحیه کور

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

Payment Terms:

T/T

Supply Ability:

500 units per month

توضیحات محصول

پیش‌مکان‌یاب عیب غلاف کابل Murray Bridge — XHHG521A مدل: XHHG521A | 7500 ولت | دقت ±0.2% | ناحیه کور صفر | 25 کیلوگرم

طراحی شده برای: مهندسان بررسی عیب کابل، تیم‌های تست تاسیسات برق، متخصصان اتصال کابل فشار قوی، آزمایشگاه‌های تست الکتریکی

ارزش اصلی: عیوب غلاف کابل را با دقت تعادل بریج پیش‌یابی کنید — بدون ناحیه کور، بدون تفسیر شکل موج، بدون حداقل طول کابل. طول کابل را وارد کنید، تست را فشار دهید، فاصله عیب را بخوانید.

چرا Murray Bridge — مشکل ناحیه کور TDR

مکان‌یاب‌های عیب کابل بازتاب‌سنجی حوزه زمان (TDR) با ارسال یک پالس به سمت کابل و اندازه‌گیری زمان بازگشت آن از نقطه عیب کار می‌کنند. این روش برای عیوب میانی کابل خوب عمل می‌کند اما یک محدودیت ذاتی دارد: پالس ارسالی باید فیزیکی به سمت عیب و برگشت سفر کند تا اندازه‌گیری انجام شود. هنگامی که عیب در فاصله چند متری از انتهای تست قرار دارد، یا در یک کابل کوتاه با طول ده‌ها متر، پالس بازگشتی قبل از بازیابی گیرنده TDR از انتقال اولیه می‌رسد — که یک منطقه مرده اندازه‌گیری به نام ناحیه کور ایجاد می‌کند.

XHHG521A این محدودیت را به طور کامل از بین می‌برد. بر اساس اصل بریج Murray — یک بریج مقاومت دقیق که در پتانسیل بالا کار می‌کند — مقاومت عیب را به طور متناسب با یک مرجع شناخته شده اندازه‌گیری می‌کند، نه زمان سفر. هیچ حداقل طول کابل، ناحیه کور، و ابهامی در نزدیکی پایانه‌های کابل وجود ندارد.

بریج در مقابل TDR — هر روش در چه زمانی برتری دارد

Murray Bridge — XHHG521A ✅ ناحیه کور صفر — عیوب کابل‌های به کوتاهی چند متر را مکان‌یابی می‌کند
✅ خوانش مستقیم فاصله عیب — بدون نیاز به مهارت تحلیل شکل موج
✅ دقت ±(0.2%·L±1) متر در تمام فواصل
✅ برتری در: کابل‌های کوتاه، عیوب نزدیک به ابتدا، نقص‌های با مقاومت کم، تست غلاف خارجی

بازتاب موج TDR — مکان‌یاب معمولی ⚠️ ناحیه کور از ابتدای کابل — منطقه مرده به عرض پالس بستگی دارد
⚠️ نیاز به مهارت اپراتور برای تفسیر شکل موج‌های بازتابی
⚠️ دقت در ساختارهای پیچیده کابل کاهش می‌یابد
✅ برتری در: طول‌های زیاد کابل، عیوب میانی، ناپیوستگی‌های امپدانس

استراتژی بهینه: تیم‌های تست آینده‌نگر هر دو دستگاه را حمل می‌کنند. از TDR برای پیش‌یابی اولیه عیوب میانی در طول‌های زیاد کابل استفاده کنید. هنگامی که TDR یک عیب احتمالی نزدیک به ابتدا را نشان می‌دهد — یا هنگام تست شاخه‌های توزیع کوتاه و اتصالات کابل — برای اندازه‌گیری قطعی و بدون ناحیه کور، به بریج XHHG521A سوئیچ کنید.

مشخصات فنی

پارامتر	مشخصات
ولتاژ بدون بار	≥ 7,500 ولت DC
جریان اتصال کوتاه	≥ 100 میلی‌آمپر (5 تا 40 میلی‌آمپر برای نشانگر تعادل بهینه توصیه می‌شود)
دقت موقعیت‌یابی	±(0.2%·L ±1) متر — که L طول کل کابل است
روش تست	روش تعادل بریج Murray با تقویت‌کننده و گالوانومتر با حساسیت بالا
مدار اندازه‌گیری	اندازه‌گیری مقاومت چهار ترمیناله — خطاهای مقاومت سیم و تماس را حذف می‌کند
عملیات	یک لمسی: طول کل کابل را وارد کنید، تست را فشار دهید، دستگاه به طور خودکار فاصله عیب را محاسبه می‌کند
کنترل ولتاژ	تنظیم‌کننده ولتاژ الکتریکی با ترانسفورماتور نوع R — افزایش/کاهش با دکمه، خروجی قابل تنظیم
منبع تغذیه	AC 220 ولت ±10%، 50 هرتز ±1 هرتز؛ باتری داخلی 8.4 ولت برای استفاده میدانی
کابل ولتاژ بالا	کابل لاستیکی دو هسته‌ای ولتاژ بالا طراحی شده ویژه — اتصال متعادل اختصاصی
طراحی ایمنی	کل پنل کنترل در پتانسیل پایین؛ منبع ولتاژ بالا و بریج در محفظه محافظ عایق‌بندی شده ادغام شده‌اند؛ حفاظت موقعیت صفر
وزن خالص	25 کیلوگرم — قابل حمل در یک کیف محافظ
برند / مبدا	XZH TEST / شی‌آن، شانشی، چین
گواهینامه	CE، ISO

نحوه کار بریج Murray — از تئوری تا نتیجه

تنظیم بریج: XHHG521A یک بریج وتستون متعادل با دو شاخه تشکیل می‌دهد — یکی شامل کابل تحت تست (فاز معیوب به علاوه مسیر بازگشت) و دیگری شامل یک پتانسیومتر کالیبره شده دقیق. بریج با پتانسیل بالا (تا 7500 ولت) تغذیه می‌شود تا عیوب با مقاومت بالا را به حالت‌های هدایت قابل اندازه‌گیری بشکند.

تنظیم تعادل: اپراتور جریان خروجی (5 تا 40 میلی‌آمپر توصیه شده) را برای حساسیت بهینه گالوانومتر تنظیم می‌کند، سپس پتانسیومتر را تغییر می‌دهد تا گالوانومتر صفر شود — نشان‌دهنده تعادل بریج. در تعادل، نسبت مقاومت در سمت پتانسیومتر برابر با نسبت مقاومت بخش معیوب کابل به مسیر بازگشت است.

محاسبه خودکار: پس از تعادل، میکروکنترلر نسبت پتانسیومتر را با استفاده از طول کابل از پیش وارد شده به فاصله عیب تبدیل می‌کند. نتیجه مستقیماً نمایش داده می‌شود — بدون محاسبات دستی، بدون تفسیر شکل موج.

چرا 7500 ولت مهم است: عیوب غلاف در کابل‌های دفن شده اغلب به صورت مسیرهای نشتی با مقاومت بالا ظاهر می‌شوند — 10 کیلو اهم تا چند مگا اهم. ولتاژ بدون بار 7500 ولت برای شکستن این مقاومت‌ها به هدایت پایدار در جریان تعادل 5 تا 40 میلی‌آمپر کافی است و امکان تعادل بریج دقیق را حتی در عیوب که به یک اهم‌متر ولتاژ پایین مدار باز به نظر می‌رسند، فراهم می‌کند.

اندازه‌گیری چهار ترمیناله: XHHG521A از توپولوژی اندازه‌گیری کلون (چهار سیمه) از طریق کابل ولتاژ بالای دو هسته‌ای خود استفاده می‌کند — مسیرهای سنجش ولتاژ و حمل جریان در دستگاه جدا شده‌اند و مقاومت سیم را که در غیر این صورت خطاهای سیستماتیک در یک بریج دو سیمه معمولی ایجاد می‌کند، حذف می‌کند.

طراحی ایمنی داخلی

پنل کنترل با پتانسیل پایین: تمام کنترل‌های اپراتور، نمایشگرها و رابط پتانسیومتر در پتانسیل زمین نگهداری می‌شوند. منبع ولتاژ بالا و مدار بریج در یک محفظه عایق‌بندی شده جداگانه قرار دارند — اپراتور هرگز سطحی با پتانسیل بالا را لمس نمی‌کند.

حفاظت موقعیت صفر: ولتاژ بالا نمی‌تواند فعال شود مگر اینکه تنظیم‌کننده ولتاژ در حداقل تنظیم خود باشد — از فعال شدن تصادفی با خروجی کامل جلوگیری می‌کند.

کیف محافظ یکپارچه: منبع ولتاژ بالا و بریج در یک محفظه محافظ قابل حمل واحد قرار دارند که برای حمل و نقل میدانی درجه‌بندی شده است. هیچ سیم‌کشی ولتاژ بالای در معرض دید یا ماژول‌های جداگانه برای اتصال در محل وجود ندارد.

خروجی قابل تنظیم: ولتاژ توسط تنظیم‌کننده الکتریکی با دکمه کنترل شده با ترانسفورماتور نوع R تنظیم می‌شود — تنظیم صاف و بدون پله از صفر تا 7500 ولت. پس از اتمام اندازه‌گیری تعادل، ولتاژ را به صفر کاهش داده و با خیال راحت جدا کنید.

چه زمانی از XHHG521A استفاده کنیم

سناریو	چرا XHHG521A
بخش‌های کابل کوتاه	شاخه‌های توزیع، اتصالات پست، و بخش‌های کابل زیر 100 متر — جایی که ناحیه کور TDR بازتاب عیب را پنهان می‌کند. روش بریج حداقل طول ندارد.
عیوب نزدیک به ابتدا	عیوب در چند متر اول ترمینال تست — پالس‌های TDR هنوز به اندازه کافی دور نرفته‌اند تا بازتاب قابل تشخیص ایجاد کنند. اندازه‌گیری بریج مستقل از فاصله است.
نقص‌های غلاف خارجی	نشتی غلاف HDPE به زمین در کابل‌های تک هسته‌ای 10 کیلو ولت تا 500 کیلو ولت. خروجی 7500 ولت از مسیر نشتی با مقاومت بالا برای تعادل بریج پایدار عبور می‌کند.
عیوب هادی با مقاومت کم	عیوب فاز به فاز یا فاز به زمین با مقاومت کمتر از چند کیلو اهم — روش بریج بالاترین دقت خود را در مسیرهای با مقاومت کم ارائه می‌دهد.
عدم وجود تخصص شکل موج	تفسیر شکل موج TDR نیاز به آموزش و تجربه دارد. تعادل بریج عینی است — گالوانومتر را صفر کنید، نتیجه را بخوانید. زمان آموزش: دقیقه، نه روز.

جریان تست استاندارد

جداسازی و تأیید: کابل را از تمام تجهیزات در هر دو انتها جدا کنید. فاز معیوب را با استفاده از یک تستر مقاومت عایق تأیید کنید — مقدار مقاومت را برای کمک به تنظیم جریان صحیح بریج تأیید کنید.

اتصال بریج: کابل HV دو هسته‌ای XHHG521A را وصل کنید: یک هسته به هادی معیوب، دیگری به مسیر بازگشت (فاز سالم یا زره کابل). زمین دستگاه را به زمین ایستگاه وصل کنید.

ورود طول کابل: طول کل کابل را بر حسب متر با استفاده از کنترل‌های پنل جلویی وارد کنید. دستگاه این مقدار را برای محاسبه خودکار فاصله ذخیره می‌کند.

تغذیه و تعادل: ولتاژ را تا زمانی که عیب در جریان پایدار (5 تا 40 میلی‌آمپر توصیه شده) هدایت کند، افزایش دهید. پتانسیومتر را تنظیم کنید تا گالوانومتر صفر شود — دستگاه به طور خودکار فاصله عیب را محاسبه و نمایش می‌دهد.

قطع تغذیه و تأیید: ولتاژ را به صفر کاهش دهید، جدا کنید و نتیجه را ثبت کنید. برای اندازه‌گیری‌های حیاتی، از انتهای دیگر کابل تأیید کنید — دو خوانش فاصله باید با طول کل کابل جمع شوند.

درباره XZH TEST: XZH TEST تجهیزات حرفه‌ای مکان‌یابی عیب کابل و تست ولتاژ بالا را برای تاسیسات برق، پیمانکاران مهندسی و تیم‌های نگهداری صنعتی در سراسر جهان طراحی و تولید می‌کند. تمام محصولات با گواهینامه‌های CE و ISO با استانداردهای IEC قابل اجرا مطابقت دارند. گارانتی 1 ساله با پشتیبانی فنی مادام‌العمر. برای قیمت‌گذاری حجمی، نمایش‌های میدانی و مشاوره فنی با ما تماس بگیرید.
