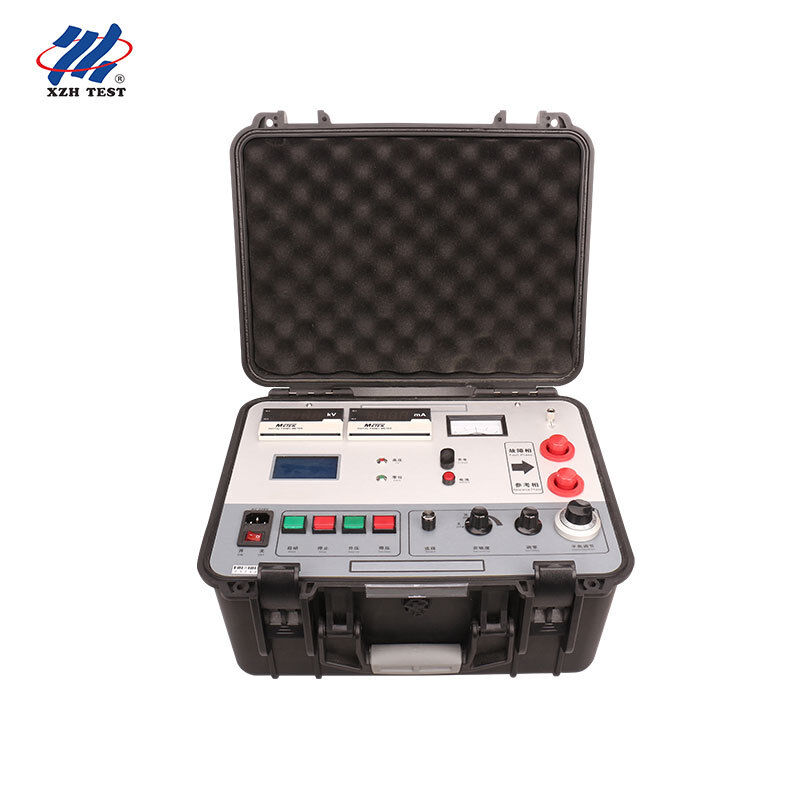

دستگاه پیش‌یاب عیب غلاف کابل Murray Bridge XHHG521A 7500 ولت با دقت بالا بدون ناحیه کور برای تست کابل کوتاه

مکان سنج خطای کابل با دامنه زمان (TDR) با ارسال یک پالس به پایین کابل و اندازه گیری زمان لازم برای بازتاب از نقطه خطا کار می کند.این روش به خوبی برای نقص های میان مدت کار می کند اما یک محدودیت ذاتی دارد: پالس انتقال یافته باید به طور فیزیکی به خطای خطا و بازگشت قبل از اندازه گیری انجام شود.یا روی یک کابل کوتاه که فقط ده ها متر طول دارد، پالس بازگشت قبل از گیرنده TDR از انتقال اولیه بهبود یافته است ، ایجاد یک منطقه مرده اندازه گیری شناخته شده به عنوانناحیه کور.

XHHG521A این محدودیت را به طور کامل از بین می برد.بر اساس اصل پل مورای یک پل مقاومت دقیق که در پتانسیل بالا کار می کند مقاومت نقص را متناسب با یک مرجع شناخته شده اندازه گیری می کندحداقل طول کابل وجود ندارد، منطقه کور وجود ندارد، و هیچ ابهامی در نزدیکی پایان کابل وجود ندارد.

1. تنظیمات پل:XHHG521A یک پل متوازن گندم سنگ را با دو بازو تشکیل می دهد که یکی از آنها کابل مورد آزمایش را (فاز معیوب و مسیر بازگشت) و دیگری که دارای پتانسیومتر دقیق کالیبر شده است.پل در پتانسیل بالا (تا 7500V) برای شکستن نقص های مقاومت بالا به حالت های رسانا قابل اندازه گیری انرژی می یابد
2. تعدیل تعادل:اپراتور جریان خروجی را تنظیم می کند (توصیه شده 5 ¢ 40 mA) برای حساسیت گالوانومتر بهینه، سپس پتانسیومتر را تغییر می دهد تا زمانی که گالوانومتر صفر ¢ نشان دهنده پل متعادل شود.در تعادل، نسبت مقاومت در سمت پتانسیومتر برابر با نسبت مقاومت بخش کابل نقص دار به مسیر بازگشت است
3. محاسبه اتوماتیک:پس از تعادل، میکروکنترلر نسبت پتانسیومتر را با استفاده از طول کابل وارد شده به فاصله خطا تبدیل می کند.هیچ تفسیر موج
4. چرا ۷۵۰۰ ولت مهمه؟نقص های پوشش در کابل های دفن شده اغلب به عنوان مسیرهای نشت با مقاومت بالا از 10kΩ تا چندین MΩ وجود دارد.ولتاژ بدون بار 7500V برای شکستن این مقاومت ها به هدایت پایدار در جریان تعادل 5 ٪ 40 mA کافی است، امکان تعادل پل دقیق حتی در نقص هایی که ظاهر می شود مدار باز به یک وولتی کم اومتر
5. اندازه گیری چهار انتهای:XHHG521A از توپولوژی اندازه گیری Kelvin (چهار سیم) از طریق کابل ولتاژ بالا دو هسته ای خود استفاده می کند. مسیرهای سنجش ولتاژ و جریان در ابزار جدا شده اند.حذف مقاومت سرب که در غیر این صورت خطاهای سیستماتیک را در یک پل دو سیم معمولی ایجاد می کند

• پنل کنترل پتانسیل کم:تمام کنترل های اپراتور، نمایشگرها و رابط پتانسیومتر در پتانسیوم زمینی نگه داشته می شوند.منبع ولتاژ بالا و مدار پل در یک محفظه جدا از جدا شده قرار دارند ‬ اپراتور هرگز هیچ سطحی را در پتانسیل بالا لمس نمی کند
• حفاظت از موقعیت صفر:ولتاژ بالا نمی تواند انرژی داده شود مگر اینکه تنظیم کننده ولتاژ در حداقل تنظیمات خود باشد
• قاب محافظ یکپارچه:منبع ولتاژ بالا و پل در یک محفظه محافظ قابل حمل برای حمل و نقل میدان قرار دارند. هیچ سیم کشی HV یا ماژول های جداگانه ای برای اتصال در محل وجود ندارد
• خروجی قابل تنظیم:ولتاژ توسط یک تنظیم کننده الکتریکی با دکمه کنترل شده با ترانسفورماتور R-type تنظیم می شود. تنظیم صاف و بدون گام از صفر به 7500V. هنگامی که اندازه گیری تعادل کامل شود،ولتاژ را به صفر کاهش دهید و به طور ایمن قطع کنید

1. جدا کردن و تایید:کابل را از تمام تجهیزات در هر دو طرف جدا کنید. مرحله معیوب را با استفاده از یک تست کننده مقاومت عایق ️ تایید ارزش مقاومت برای کمک به تنظیم جریان صحیح پل
2. پل رو وصل کناتصال کابل HV دو هسته ای XHHG521A: یک هسته به هادی معیوب، دیگر به مسیر بازگشت (مرحله سالم یا کابل زره).
3. طول کابل را وارد کنید:ورودی کل طول کابل در متر با استفاده از کنترل های صفحه جلو. ابزار ذخیره این مقدار برای محاسبه فاصله خودکار
4. انرژی و تعادل:ولتاژ را افزایش دهید تا خطا با یک جریان پایدار (توصیه شده 540 mA) هدایت شود.تنظیم پتانسیومتر تا زمانی که گالوانومتر nulls
5. انرژی رو از کار بنداز و تایید کنولتاژ را به صفر کاهش دهید، قطع کنید و نتیجه را ثبت کنید. برای اندازه گیری های مهم، از انتهای متضاد کابل بررسی کنید که دو خواندن فاصله باید به کل طول کابل اضافه شود
