مجموعه تست کننده خطای کابل قابل حمل، پیش مکان شناس، نشانگر خروجی HV، سیستم ردیابی مسیر

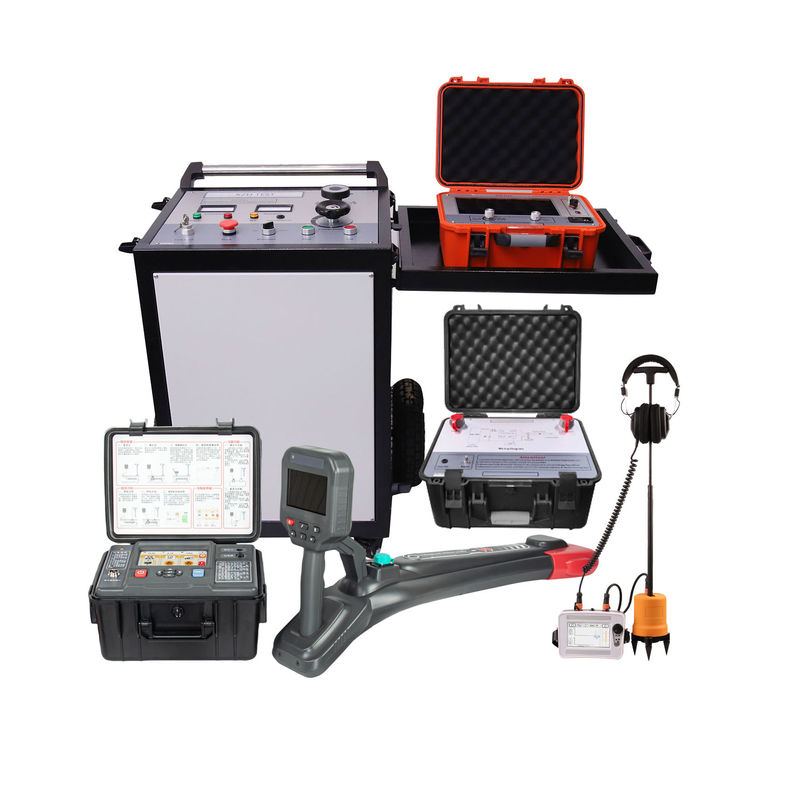

مجموعه تستر عیب کابل قابل حمل XZH TEST یک پلتفرم تشخیصی کاملاً یکپارچه و آماده برای استفاده در میدان برای شبکه‌های کابل برق زیرزمینی تا 35 کیلو ولت است. این راه حل حرفه‌ای، یک پیش‌مکان‌یاب TDR 400 مگاهرتز (XHGG502A)، یک پین‌یاب صوتی-مغناطیسی دیجیتال (XHDD503C)، یک ژنراتور پالس ولتاژ بالا (XHHV535-4TSS) با انرژی تخلیه 2048 ژول، و یک تستر جامع مسیر کابل چند فرکانسی را در یک پلتفرم هماهنگ ترکیب می‌کند که تمام مراحل مدیریت عیب کابل را پوشش می‌دهد - از تست عایق و پیش‌مکان‌یابی تا ردیابی مسیر، مکان‌یابی دقیق، و تأیید مقاومت DC پس از تعمیر. این دستگاه که برای تیم‌های خدمات شهری، پیمانکاران برق و تیم‌های نگهداری صنعتی طراحی شده است، دقت و قابلیت اطمینان حرفه‌ای را در شرایط سخت میدانی ارائه می‌دهد.

1. XHHV535-4TS — ژنراتور پالس ولتاژ بالا

انرژی تخلیه 2048 ژول • سه محدوده ولتاژ • حفاظت ایمنی خودکار

مولد پالس اصلی سیستم مکان‌یابی عیب، طراحی شده برای ایجاد پالس‌های ولتاژ بالا کنترل شده که باعث جرقه زدن در نقاط عیب کابل می‌شود. دارای سه محدوده ولتاژ قابل سوئیچ (0-8 کیلو ولت / 0-16 کیلو ولت / 0-32 کیلو ولت) با خازن‌های داخلی مربوطه (64 میکروفاراد / 16 میکروفاراد / 4 میکروفاراد) است که تا 2048 ژول انرژی تخلیه را ارائه می‌دهد. حالت‌های خروجی شامل DC، پالس تکی و چرخه خودکار با نرخ پالس تقریباً 6 ثانیه است. مجهز به حفاظت شروع صفر، سیستم‌های ایمنی اضافه ولتاژ/اضافه جریان/گرمای بیش از حد، و تخلیه خازن داخلی خودکار منحصر به فرد در حالت توقف. از تست ولتاژ تحمل DC تا 35 کیلو ولت با نمایش ولتاژ و جریان در زمان واقعی پشتیبانی می‌کند.

• ولتاژ خروجی: 0-8 کیلو ولت / 0-16 کیلو ولت / 0-32 کیلو ولت (قابل سوئیچ)
• انرژی تخلیه: 2048 ژول (64 میکروفاراد / 16 میکروفاراد / 4 میکروفاراد)
• حالت‌های خروجی: DC، تکی، چرخه (خودکار ~6 ثانیه، دستی هر زمان)
• توان ضربه: 2000VA
• جریان سوختگی: تا 60 میلی آمپر @ 32 کیلو ولت
• تست تحمل DC: 0-35 کیلو ولت، نمایش 0-20 آمپر
• حفاظت: اضافه ولتاژ، اضافه جریان، گرمای بیش از حد؛ تخلیه خودکار
• درجه حفاظت: IP54
• ابعاد: 534 طول × 444 عرض × 805 ارتفاع میلی متر
• وزن: ≤120 کیلوگرم

2. XHGG502A — یابنده عیب کابل TDR

نمونه‌برداری 400 مگاهرتز • برد 120 کیلومتر • فناوری ARC چند پالس

بازتاب‌سنج دامنه زمانی پیشرفته با استفاده از اصول بازتاب موج در حال حرکت برای پیش‌مکان‌یابی سریع و دقیق انواع عیوب عایق اصلی کابل. دارای نرخ نمونه‌برداری تطبیقی 1-400 مگاهرتز با خروجی پالس یک‌قطبی 300 ولت، دستیابی به حداقل رزولوشن 0.07 متر در محدوده اندازه‌گیری بیش از 120 کیلومتر. از روش‌های تست پالس ولتاژ پایین، جریان پالس، ولتاژ پالس و پالس‌های متعدد ARC برای پوشش جامع عیوب پشتیبانی می‌کند. ده محدوده اندازه‌گیری قابل انتخاب از 100 متر تا 100 کیلومتر با تطبیق امپدانس خودکار و تریگر مداوم، جذب سیگنال بهینه را برای هر نوع و طول کابل تضمین می‌کند.

• نرخ نمونه‌برداری: 1-400 مگاهرتز
• محدوده اندازه‌گیری: ≥120 کیلومتر
• حداقل رزولوشن: 0.07 متر
• خطای اندازه‌گیری: ≤±(0.5% × L + 1 متر)
• دامنه پالس: 300 ولت (یک‌قطبی)
• عرض پالس: 0.15-10 میکروثانیه (8 تنظیم)
• روش‌های تست: پالس LV، جریان/ولتاژ پالس، پالس‌های متعدد ARC
• بهره سیگنال: 0-100%، قابل تنظیم
• تریگر: خودکار مداوم
• دمای عملیاتی: -25 درجه سانتیگراد تا +65 درجه سانتیگراد

3. XHDD503C — یابنده عیب کابل

دقت 0.1 متر • ضد آب IP65 • همگام‌سازی صوتی-مغناطیسی هوشمند

دستگاه حرفه‌ای مکان‌یابی عیب کابل با استفاده از روش اختلاف زمانی صوتی-مغناطیسی هوشمند برای مکان‌یابی دقیق نقطه عیب. دارای چهار حالت عملیاتی (استاندارد، پیشرفته، کاهش نویز، سفارشی) با پروب فلزی دیجیتال هوشمند و عملکرد بی‌صدا خودکار است. نمایشگر رنگی واقعی فوق‌العاده روشن TFT 5 اینچی (800×480) از زبان گرافیکی برای عملیات بصری استفاده می‌کند. با بهره 120 دسی بل (کاملاً خودکار یا دستی)، محدوده فرکانسی 100-1600 هرتز، و هدفون‌های حذف نویز درجه نظامی 600 اهم، این یابنده شناسایی مطمئن عیب را حتی در چالش‌برانگیزترین محیط‌های صوتی ارائه می‌دهد.

• دقت موقعیت‌یابی: 0.1 متر (نقطه ثابت و مسیر)
• نمایشگر: TFT 5 اینچی، 800×480 رنگ واقعی
• حالت‌های عملیاتی: استاندارد، پیشرفته، کاهش نویز، سفارشی
• بهره: 120 دسی بل، کاملاً خودکار + دستی
• محدوده فرکانسی: 100-1600 هرتز
• دامنه دینامیکی: 0-112 دسی بل (16 سطح)
• منبع تغذیه: 4 باتری لیتیومی 18650، >8 ساعت
• درجه ضد آب: IP65
• وزن: میزبان 0.6 کیلوگرم، سنسور 1.4 کیلوگرم

4. XHGX507C — تستر جامع مسیر کابل

ردیابی 4 فرکانسی • تشخیص عمق 10 متر • ولتاژ پله‌ای و شناسه کابل

سیستم فرستنده-گیرنده چند فرکانسی برای ردیابی مسیر کابل زیرزمینی، اندازه‌گیری عمق و شناسایی کابل. فرستنده چهار فرکانس قابل انتخاب (815 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 83 کیلوهرتز) را با ولتاژ تا 150 ولت پیک به پیک و توان 10 وات در چهار سطح خروجی منتشر می‌کند. از روش‌های اتصال مستقیم، گیره کوپلینگ (قطر 150 میلی متر) و کوپلینگ القایی پشتیبانی می‌کند. گیرنده در حالت‌های ردیابی، شناسایی و ولتاژ پله‌ای کار می‌کند و عمق، جریان و قدرت سیگنال را برای نقشه‌برداری مطمئن مسیر کابل نمایش می‌دهد. شامل کابل خروجی ولتاژ بالای شیلد شده با درجه 50 کیلو ولت DC (10 متر) با سطح مقطع 2.5 میلی متر مربع و مجموعه کابل زمین 3 ستونی 16 میلی متر مربع است.

• فرکانس‌های خروجی: 815 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 83 کیلوهرتز
• توان خروجی: 10 وات، 4 سطح (کم/متوسط/زیاد/کامل)
• ولتاژ خروجی: 150 ولت پیک به پیک
• عمق تشخیص: ≥10 متر
• حالت‌های گیرنده: ردیابی، شناسایی، ولتاژ پله‌ای
• کابل خروجی HV: 2.5 میلی متر مربع، درجه 50 کیلو ولت DC، شیلد شده، 10 متر
• کابل زمین: 3 ستونی، اصلی 16 میلی متر مربع، 10 متر با قرقره

1. تست عایق کابل و ارزیابی عیباندازه‌گیری اولیه مقاومت عایق را برای تأیید وجود عیب و مشخص کردن نوع عیب (مقاومت بالا/پایین، مدار باز/اتصال کوتاه) انجام دهید. محدوده ولتاژ مناسب را روی XHHV535-4TS انتخاب کنید.
2. پیش‌مکان‌یابی عیب (XHGG502A)یابنده TDR 400 مگاهرتز را وصل کنید. برای عیوب با مقاومت پایین از روش پالس LV استفاده کنید؛ برای عیوب با مقاومت بالا/جرقه از جریان پالس، ولتاژ پالس یا پالس‌های متعدد ARC استفاده کنید تا فاصله تقریبی عیب تا 120 کیلومتر را اندازه‌گیری کنید.
3. ردیابی مسیر کابل (507C)مسیر دقیق کابل را با استفاده از سیستم فرستنده-گیرنده چند فرکانسی ردیابی کنید. عمق دفن (تا 10 متر) را اندازه‌گیری کنید، کابل مورد نظر را به طور قطعی شناسایی کنید و مسیر را روی سطح زمین علامت‌گذاری کنید.
4. تولید پالس ضربه‌ای (XHHV535-4TS)پالس‌های ولتاژ بالا دوره‌ای (تا 32 کیلو ولت، 2048 ژول) را در حالت چرخه خودکار (فاصله زمانی ~6 ثانیه) به کابل معیوب اعمال کنید تا سیگنال‌های صوتی و الکترومغناطیسی قابل تشخیص در نقطه عیب ایجاد شود.
5. مکان‌یابی دقیق (XHDD503C)مسیر علامت‌گذاری شده کابل را با یابنده صوتی-مغناطیسی طی کنید. نمایشگر اختلاف زمانی را مشاهده کنید - نقطه‌ای که تأخیر زمانی صوتی-مغناطیسی به صفر نزدیک می‌شود، مستقیماً بالای عیب با دقت 0.1 متر قرار دارد.
6. تعمیر کابل و تأیید پس از تعمیردر نقطه علامت‌گذاری شده حفاری دقیق انجام دهید، کابل را تعمیر کنید و از عملکرد تست تحمل DC XHHV535-4TS (0-35 کیلو ولت) برای تأیید بازیابی و اطمینان از یکپارچگی عملیاتی استفاده کنید.
