ترانسفورماتور سه فاز، نسبت چرخش را تست می کند 0.9-10000 TTR Meter Auto Wiring Group Identifier XHBB128B

XHBB128B با تقریباً تمام انواع ترانسفورماتورها از جمله ترانسفورماتورهای قدرت سه فاز و تک فاز استاندارد، ترانسفورماتورهای توزیع، ترانسفورماتورهای نوع Z (زیگزاگ)، ترانسفورماتورهای رکتیفایر، ترانسفورماتورهای زمین، ترانسفورماتورهای کوره الکتریکی، ترانسفورماتورهای شیفت فاز و ترانسفورماتورهای بالانس سازگار است. این دستگاه از گروه های سیم کشی 0 تا 11 با شناسایی خودکار پشتیبانی می کند و می تواند تعویض کننده های ضربه گیر با حداکثر 99 موقعیت، از جمله پیکربندی های ضربه گیر نامتقارن را اندازه گیری کند.

تسترهای نسبت سنتی از برق اصلی تک فاز استفاده می کنند که حاوی اعوجاج هارمونیک است و بر دقت اندازه گیری تأثیر می گذارد. XHBB128B از یک منبع تغذیه اینورتر دقیق سه فاز خودساخته به عنوان منبع اندازه گیری استفاده می کند. این امر تداخل هارمونیک شبکه را به طور کامل از بین می برد و دقت مداوم ±0.1% را فراهم می کند. هنگامی که منبع تغذیه کاری یک ژنراتور است (که در ایستگاه های فرعی دورافتاده رایج است)، کیفیت اندازه گیری به طور کامل تحت تأثیر قرار نمی گیرد زیرا ولتاژ تست به طور مستقل سنتز می شود.

بله. یکی از قابلیت های تشخیصی کلیدی XHBB128B تشخیص اتصال کوتاه بین دورها در سیم پیچی های ترانسفورماتور است. هنگامی که یک اتصال کوتاه بین دورها وجود دارد، نسبت دور مؤثر از مقدار نامی منحرف می شود. دستگاه نسبت واقعی را با وضوح 0.0001 اندازه گیری می کند و آن را با مقدار مورد انتظار مقایسه می کند و هرگونه انحرافی را که از تلرانس عادی فراتر رود، علامت گذاری می کند. همراه با حفاظت داخلی دستگاه از اتصال کوتاه بین دورها در حین تست، قابلیت تشخیصی و ایمنی عملیاتی را فراهم می کند.

پس از ورود مقادیر ولتاژ بالا و پایین نامی، سطح ضربه گیر برابر (به عنوان مثال، 1.25% برای ترانسفورماتور 110 ± 8 × 1.25%) و نوع ضربه گیر (تعداد موقعیت ها)، دستگاه به طور خودکار نسبت مورد انتظار را برای هر موقعیت ضربه گیر محاسبه می کند. در حین اندازه گیری، نسبت اندازه گیری شده را با تمام موقعیت های محاسبه شده مقایسه می کند و به دقت شناسایی می کند که ضربه گیر در حال حاضر روی کدام ضربه گیر تنظیم شده است. این حتی برای ترانسفورماتورهایی که موقعیت ضربه گیر نامی در نقطه مرکزی نیست و برای پیکربندی های ضربه گیر نامتقارن که در آن رابطه ولتاژ در موقعیت ها غیر خطی است، کار می کند.

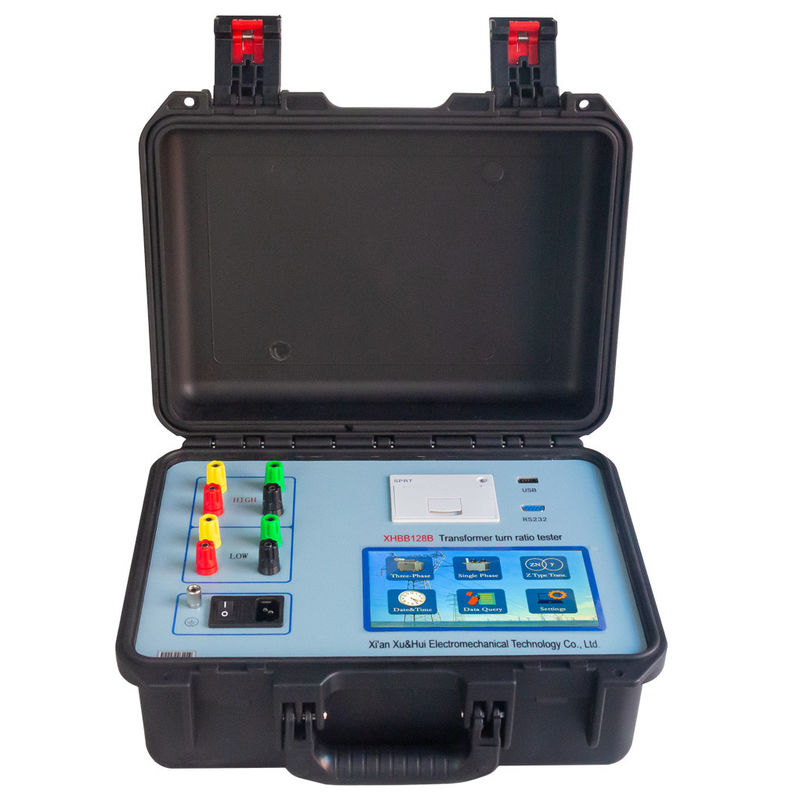

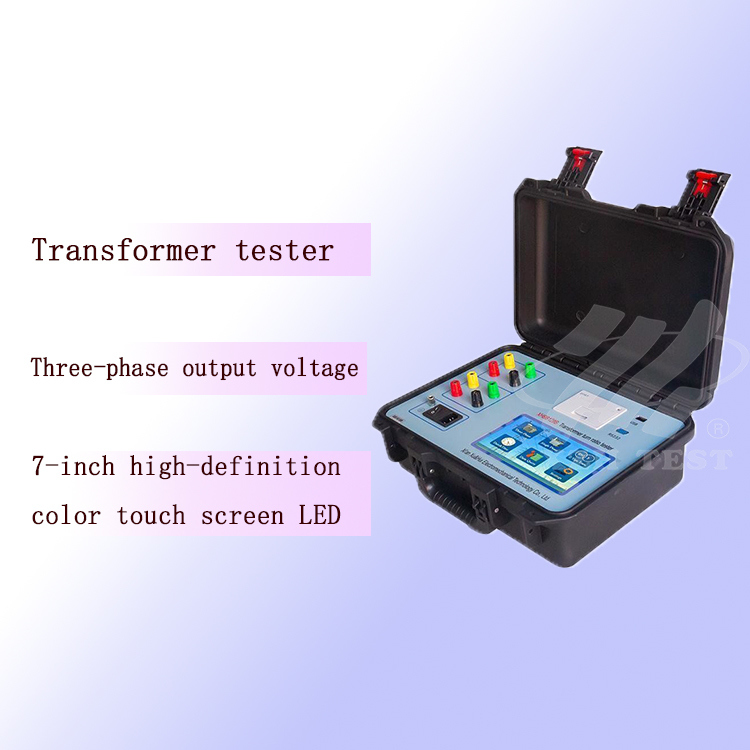

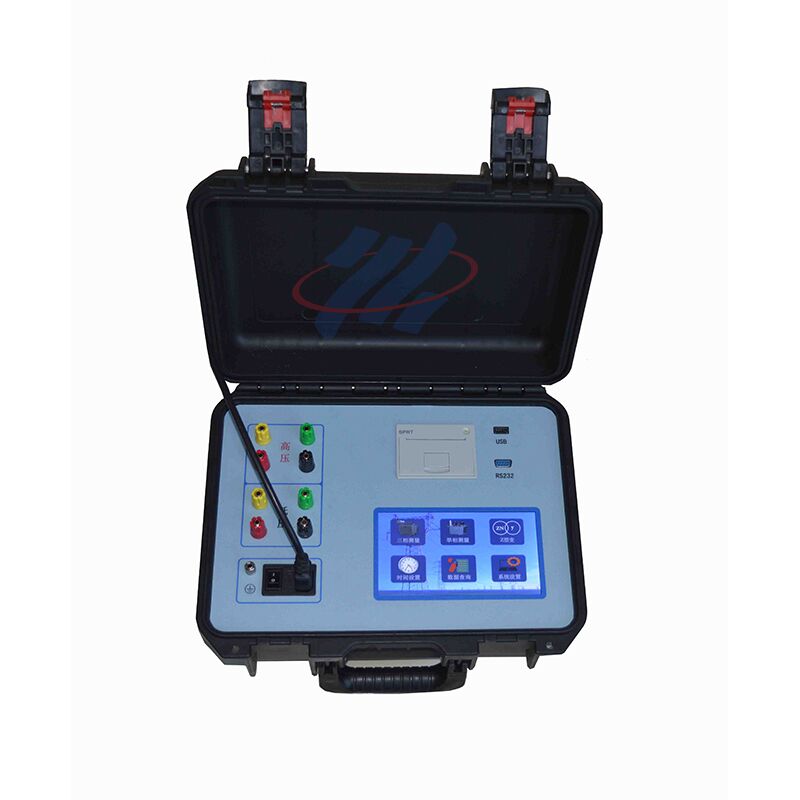

XHBB128B به عنوان یک کیت کامل آماده استفاده شامل دستگاه تست اصلی (360×290×170 میلی متر، 5.9 کیلوگرم)، یک جعبه کابل جداگانه (ابعاد مشابه، 5.65 کیلوگرم) حاوی تمام سیم های تست HV و LV، کابل برق، کابل زمین، فلش مموری USB و کاغذ چاپگر حرارتی ارسال می شود. زمان تحویل استاندارد 5 تا 8 روز کاری است. هر واحد در یک کیس پلاستیکی مهندسی چند منظوره مقاوم که در برابر سرما/دما مقاوم است، ضد آب مهر و موم شده و در برابر سقوط/ضربه محافظت شده است، بسته بندی می شود. XZH TEST گارانتی استاندارد سازنده را با پوشش تمدید شده اختیاری ارائه می دهد. حداقل تعداد سفارش 1 واحد با شرایط پرداخت T/T است.
