ابزار تشخیص دو حالت برای تیم های تعمیر و نگهداری برق

Name: ابزار تشخیص دو حالت برای تیم های تعمیر و نگهداری برق
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504
Price: 1,662.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	Xi'an ، Shaanxi ، چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
Model Number:	XHLJ504

اطلاعات دقیق

محل منبع:

Xi'an ، Shaanxi ، چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

Model Number:

XHLJ504

برجسته کردن:

High Light

برجسته کردن:

ردیاب مسیر کابل دو حالت

نشانگر خطای کابل 500000x

ابزار تشخیص برق

Trading Information

Minimum Order Quantity:

1unit

جزئیات بسته بندی:

بسته بندی چوبی

Payment Terms:

T/T

Supply Ability:

500 units per month

توضیحات محصول

ردیاب مسیر کابل و نشانگر خطای XHLJ504 يه ابزار، مسیر رو پيگيري کن، نقص رو پيدا کن، کار رو انجام بده تیم های تعمیر و نگهداری برق

براي تيم هاي ميداني ساخته شده که هم نياز به پيگيري مسير و هم به شناسايي خطا در يک ابزار واحد دارند.XHLJ504 جايگزين واحد هاي جدا از پيگيري مسیر و نشانگر است، کاهش هزینه هاي تجهيزات، فضاي کاميون و زمان آموزش خدمه.تقویت سیگنال 000x با عمق تشخیص > 10m عملکرد قابل اعتماد را در محیط شهری تضمین می کند، محیط های صنعتی و محیط های ساحلی دور.

عملیات دو حالت

ردیابی مسیر و شناسایی خطا در یک ابزار قابل حمل. حالت ها را در ثانیه ها تغییر دهید

500،000x بزرگ شدن

تشدید سیگنال فوق العاده بالا کمترین امضاهای الکترومغناطیسی را از کابل هایی که بیش از ۱۰ متر دفن شده اند، تشخیص می دهد.

قدرت بسیار کم

جریان بی حرکت کمتر از 10mA. عملیات طولانی مدت در یک بار بارگذاری تنها برای شیفت های نگهداری تمام روزه ضروری است.

بهره وری هزینه ناوگان

یک ابزار جایگزین دو ابزار می شود هزینه های خرید، نگهداری و آموزش برای مدیران ناوگان خدمات عمومی کاهش می یابد.

جزئیات محصول

اصل کار

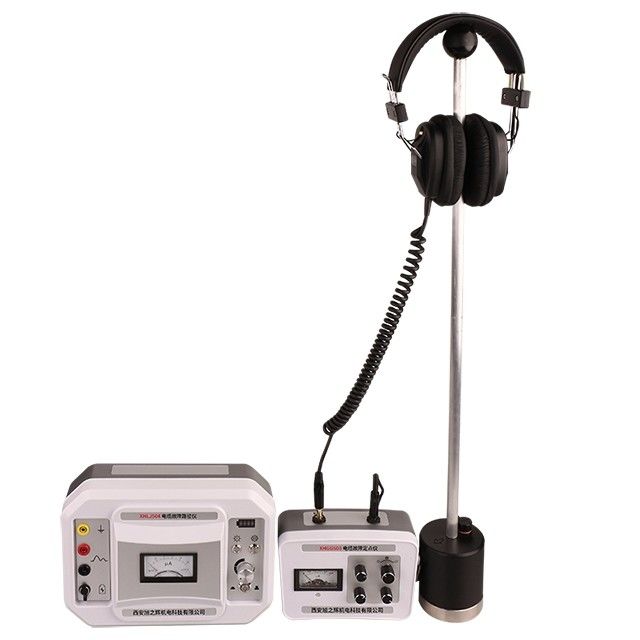

مکان شناس لوله کابل XHLJ504 متشکل از یک ژنراتور سیگنال مسیر قدرت بالا ((رسانه) و گیرنده مورد نیاز برای تشخیص مسیرهای کابل دفن شده است.
اصل اساسی قطب سنج کابل این است که از یک ژنراتور سیگنال مسیر (یعنی میزبان فرستنده سیگنال قطب سنج مسیر) برای ورودی یک سیگنال پالس مسیر به کابل مورد آزمایش استفاده شود.در نتیجه تولید امواج الکترومغناطیسیپس از پردازش، خروجی به گوشواره و شاخص متر ارسال می شود.
این ردیاب مسیر کابل مسیر دفن شده و عمق کابل را بر اساس قله های صوتی، دره های صوتی و درجه انحراف شاخص در هدفون قضاوت می کند.
ابزار تشخیص دو حالت برای تیم های تعمیر و نگهداری برق

چند کارکرد

گیرنده مسیر کابل در ارتباط با سُند ها و هدفون ها و غیره استفاده می شود و می تواند به عنوان نشانگر خطای کابل استفاده شود.

ابزار تشخیص دو حالت برای تیم های تعمیر و نگهداری برق

پارامترهای فنی

فرستنده

سیگنال خروجی	15kHz متناوب
قدرت خروجی	100 وات
جریان خروجی	02A
قدرت کار	۲۲۰ ولت (۱±۱۰٪) ۵۰ هرتز (۱±۵٪) ؛

گیرنده

بزرگنمایی	500هزار بار
دقت تشخیص	±0.2m
مقاومت خروجی	۳۵۰Ω
منبع برق کار	دو باتری استاندارد 9 ولت
جریان خاموش	<10mA

ویژگی ها

1با استفاده از اصول سنتی الکترومغناطیسی، توانایی قوی ضد تداخل.

2. با عملکردهای محافظت از جریان بیش از حد و مدار کوتاه، امن و قابل اعتماد است.

3. قدرت خروجی بالا، محدود به طول کابل نیست، مدار باز نیز می تواند یک مسیر پیدا کند.

4خروجی بدون گام تنظیم می شود، مناسب برای سایت های مختلف آزمایش، با سازگاری قوی.

5. بزرگ کردن فوق العاده قوی، عمق تشخیص بیشتر از 10 متر است.

6طراحی مصرف انرژی بسیار کم، جریان بی حرکت کمتر از 10mA است.

7طراحی متر آنالوگ، قدرت سیگنال و روند در یک نگاه روشن است.

8. سطح صفر می تواند به صورت خودسر تنظیم شود، که برای همه انواع صحنه های قوی و ضعیف مناسب است.

لیست بسته بندی

آزمایش در محل

علاقه مند به XHLJ504 برای ناوگان تعمیرات شما؟ برای قیمت حجم، ورق های فنی و برنامه های نمایشی در محل با ما تماس بگیرید.

سوالات متداول

س: مزیت تشخیص دو حالت (پی گیری مسیر + شناسایی خطا) چیست؟

کار با دو حالت به این معنی است که شما یک ابزار به جای دو مورد حمل می کنید. اول، از حالت ردیابی مسیر برای پیدا کردن و نقشه برداری مسیر کابل استفاده کنید.تغییر به حالت شناسایی خطای دقیق برای پیدا کردن موقعیت دقیق خطای در طول مسیراین جریان کاری یکپارچه زمان را صرفه جویی می کند، بار تجهیزات را کاهش می دهد و نیاز به تغییر بین ابزارهای جداگانه در طول عملیات زمینی را از بین می برد.

س: چه نوع خطای کابل را می توان با این ابزار یافت؟

XHLJ504 می تواند نقص های مقاومت پایین (شرکت کوتاه، نقص های زمین کمتر از حدود 20kΩ) ، نقص های مدار باز و نقص های نشت مقاومت بالا را با استفاده از همگام سازی صوتی مغناطیسی شناسایی کند.برای هر نوع نقص، روش تشخیص مناسب و تنظیم خروجی فرستنده باید بر اساس ویژگی های خطای شناسایی شده در تشخیص اولیه انتخاب شود.

س: این ابزار در خندق های آب یا آب سیلاب چگونه کار می کند؟

XHLJ504 براي شرایط سخت در زمينه با حسگر منزويگري چند لايه اي IP65 درجه بندي شدهاگرچه آب ایستاده در خندق می تواند بر انتشار سیگنال تاثیر بگذاردبرای شرایط سیل، روش همگام سازی آکوستیک- مغناطیسی نتایج قابل اطمینان تری نسبت به تشخیص خالص آکوستیک ارائه می دهد، زیرا کانال مغناطیسی تحت تأثیر آب نیست.

س: یک عملیات شناسایی خطای معمولی چه مدت طول می کشد؟

یک جریان کاری معمول: ردیابی مسیر (۱۵-۳۰ دقیقه برای یک بخش ۵۰۰ متری) ، پیش تعیین خطای خط با استفاده از روش TDR یا پل (۱۰-۲۰ دقیقه) و تعیین دقیق (۱۵-۴۵ دقیقه بسته به نوع خطای خط، عمق،و شرایط خاک)با تجربه، اکثر مکان های تک خطای می تواند در 60 تا 90 دقیقه از ورود به محل تا علامت گذاری نقطه حفاری تکمیل شود.

س: چه گارانتی و پشتیبانی ای ارائه می شود؟

12 ماه گارانتی استاندارد در برابر نقص های سازمانی با پشتیبانی فنی عمرانه. CE و ISO گواهی شده است. کیت کامل شامل ردیاب مسیر دو حالت / نشانگر پین، فرستنده سیگنال،سُند آکوستیک مغناطیسی، کابل های اتصال، هدفون ها، باتری های شارژ پذیر، شارژر، راهنمای کاربری و یک کیف حمل و نقل سخت.

امتیازها و بررسی‌ها

امتیاز کلی

4.7

بر اساس 50 بررسی برای این تامین‌کننده

بررسی اجمالی امتیاز

توزیع تمام رتبه‌بندی‌ها به شرح زیر است.

5 ستاره‌ها

67%

4 ستاره‌ها

33%

3 ستاره‌ها

2 ستاره‌ها

1 ستاره‌ها

تمام بررسی ها

Daniel Thompson

United States May 13.2026

مفید (3)

Been using this on commercial job sites for about 3 months now. For the money, it's hard to beat. Depth readings are surprisingly accurate — tested it against known lines and was within a few inches every time. The multiple frequency options really help cut through interference in busy areas, and the battery lasts a full workday no problem. Build feels sturdy enough for field use. Only knock: the screen can be a little hard to read in direct sunlight, and the manual's pretty bare-bones. If you're new to locating, expect a learning curve. Overall, great value. Does everything my old name-brand unit did for half the price. Would recommend to any contractor or utility tech on a budget.

Carlos Barbosa

Brazil Mar 19.2026

مفید (9)

This XHGX507C1 tester is an absolute lifesaver for our farm power crews out in Mato Grosso’s soybean fields! It handles dusty, high-temperature farm terrain flawlessly, locks underground cable faults super fast without messy digging. Super tough build, battery lasts all day roaming wide farm lots, and cuts our field work stress down by half. Worth every real for rural utility maintenance!

Robert Davis

United States Feb 27.2026

مفید (6)

Been using this locator on job sites for a couple months now — no regrets. Picks up lines deep and accurate, way better than my old unit. Love the 11 frequency options, really helps with interference in busy areas. Build feels sturdy, battery lasts all day. Manual's a bit thin for beginners, but if you know your stuff, it's straightforward. Honestly punches way above its price tag. Would recommend to anyone in utility locating or power maintenance.
