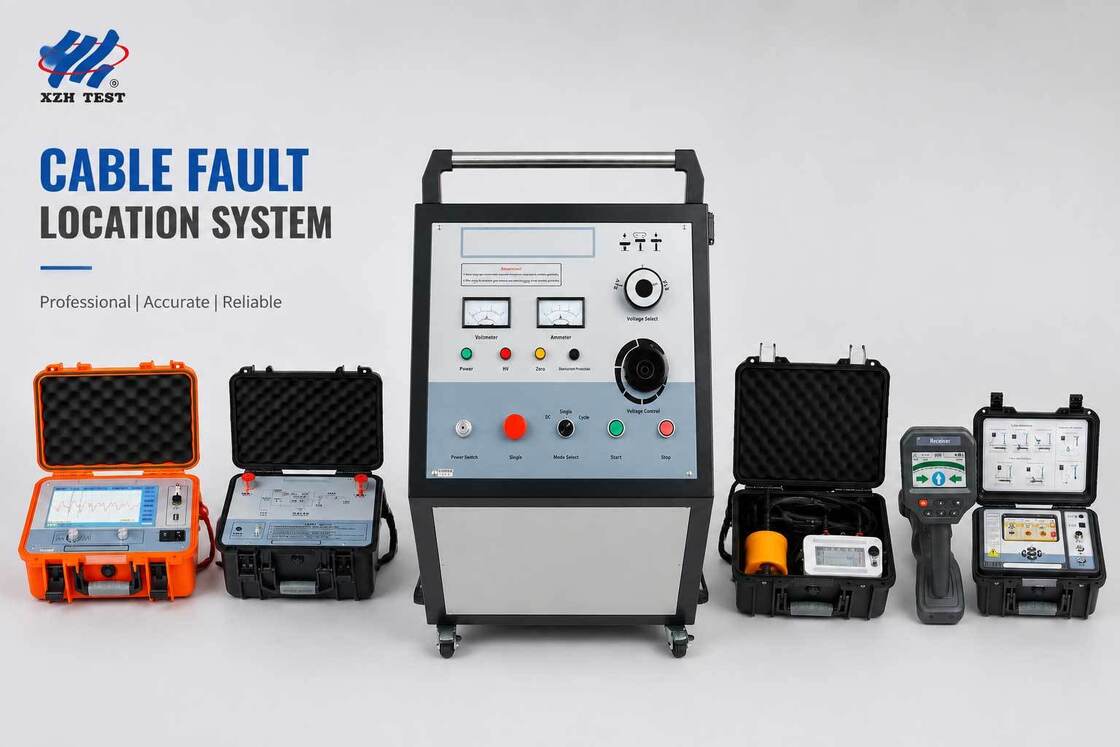

مجموعه ی ردیابی خطای کابل های زیرزمینی ولتاژ متوسط و پایین
1اصول کار و مراحل:
1. استفاده از DC یا ولتاژ بالا پالس برای ایجاد نقطه خطای کابل فلش بیش از و تخلیه
2از اصل بازتاب موج سفر استفاده کنید تا اندازه گیری تقریبا از همه انواع خطاهای عایق اصلی کابل را انجام دهید.
3استفاده از روش همگام سازی صدا- مغناطیسی برای انجام اندازه گیری دقیق از تمام انواع خطای عایق مرکزی کابل.
2ابزار و مشخصات:
| منبلندژنراتور ولتاژ افزایشی XHHV535-4TS |
| حالت خروجی |
DC، تک، چرخه |
| ولتاژ خروجی |
0-8kV/0-16kV/0-32kV، سه ولتاژ قابل تغییر |
| خازن داخلی |
64μF/16μF/4μF |
| انرژی تخلیه |
2048J |
| قدرت ضربه |
2000VA |
| سرعت نبض |
ضربه اتوماتیک برای حدود 6 ثانیه، ضربه دستی برای هر زمان کنترل |
| تغییر سطح ولتاژ افزایش |
راهنما |
| نوع تنظیم ولتاژ |
مستمر |
| نشان دادن |
اندازه گیری ولتاژ جانبی ولتاژ بالا، نشان دادن ولتاژ خروجی و جریان در زمان واقعی |
| تغییر حالت کار |
راهنما |
| جریان خروجی مداوم |
60mA |
| حفاظت ایمن |
با عملکرد حفاظت از صفر شروع، امن و قابل اعتماد |
| مرخصی |
طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف به طور خودکار ظرفیت داخلی دستگاه را تخلیه می کند |
| قدرت کار |
AC 220V±15% ،50Hz±2Hz |
| تست ولتاژ مقاومت DC |
ولتاژ خروجی قابل تنظیم و محدوده نشان 0-35Kv، محدوده نشان جریان خروجی 0-20A |
| جریان سوخت |
حالت خطا (سوزان) با جریان تا
60 mA @ 32 kV
|
| امنیت |
محافظت از ولتاژ بیش از حد، جریان بیش از حد، گرم شدن بیش از حد.
تخلیه اتوماتیک پس از کار
|
| درجه بندی حفاظت |
حداقل IP54 |
| ابعاد ((ملی متر) |
534L×444W×805H میلی متر |
| وزن کل |
بیش از 120 کیلوگرم |
| II,مکان شناس خطای کابل TDR XHGG502A |
| روش آزمایش |
پالس ولتاژ پایین، جریان تکان دهنده، ولتاژ تکان دهنده، ARC پالس چندگانه |
| میزان نمونه گیری |
1MHz 400MHz |
| خروجی پالس |
تک قطبی |
| دامنه نبض |
300 ولت |
| عرض پالس |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| دامنه اندازه گیری |
≥120 کیلومتر |
| محدوده اندازه گیری |
100 متر/300 متر/500 متر/1 کیلومتر/3 کیلومتر/5 کیلومتر/10 کیلومتر/25 کیلومتر/50 کیلومتر/100 کیلومتر |
| حداقل وضوح |
0.07 متر |
| خطای اندازه گیری |
≤±(0.5%×L+1m) ، L طول کابل است |
| افزایش سیگنال |
0-100% قابل تنظیم |
| سرعت تکثیر |
10...999.9m/μs |
| مقاومت خروجی |
تطابق اتوماتیک |
| ماشه |
اتوماتیک ادامه
|
| شرایط کار |
دمای -25°C+65°C، رطوبت نسبی 85٪، فشار جوی 750±30mmHg |
| III,نشانگر خطای کابل XHDD503C |
| حالت نقطه ثابت |
حالت استاندارد، حالت پیشرفته، حالت کاهش نویز، حالت سفارشی (ms، شکل موج) |
| روش نقطه ثابت |
روش تفاوت زمان هوشمند، روش بازرسی الکترومغناطیسی، روش اندازه گیری صوتی |
| دقت موقعیت |
نقطه ثابت: 0.1 متر، مسیر: 0.1 متر |
| نمايش |
TFT فوق روشن 5 اینچ، 800×480 رنگ واقعی |
| زبان |
زبان گرافیکی بیشتر بصری است |
| سود |
120dB، تنظیم کاملا خودکار، همچنین می تواند به صورت دستی تنظیم شود |
| محدوده فرکانس |
100-1600 هرتز |
| محدوده پویا |
0-112dB ((۱۶ دنده) |
| شلیک هم زمان |
شلیک کننده آکوستیک کاملا اتوماتیک هم زمان؛ شلیک کننده کاملا اتوماتیک هم زمان میدان مغناطیسی |
| محدوده تشخیص |
0.0099ms،75mV75V |
| پروب |
خودکار خاموش، کاملا دیجیتال فلز هوشمند کاوشگر |
| هدفون |
600Ω درجه نظامی کاهش صدای قوی و فناوری ضد تداخل |
| قدرت کار |
4*18650 باتری لیتیوم استاندارد |
| ساعات کاری |
بیش از 8 ساعت |
| دمای محیط |
-25°C تا 65°C؛ رطوبت نسبی: ≤90٪ |
| وزن |
میزبان 0.6kg؛ سنسور 1.4kg |
| درجه ضد آب |
IP65 |
| IV,آزمایش کامل لوله های کابل XHGX507C |
| فرستنده |
حالت انتقال سیگنال چند فرکانسی
|
| فرکانس خروجی |
640 هرتز، 1.28 کلو هرتز، 2.56 کلو هرتز، 3.20 کلو هرتز، 4.09 کلو هرتز، 8.19 کلو هرتز، 10.2 کلو هرتز، 32.7 کلو هرتز،
65.6kHz، 81.9kHz، 197kHz
|
| قدرت خروجی |
حداکثر 15 وات، 9 سطح قابل تنظیم
|
| ولتاژ خروجی |
حداکثر 150Vpp
|
| حالت خروجی |
روش اتصال مستقیم، روش اتصال، روش تحرک
|
| نمايش |
حالت خروجی، فرکانس، قدرت خروجی، مقاومت حلقه، جریان حلقه، ظرفیت باقی مانده باتری، هشدار ولتاژ خطرناک و غیره |
| کلیمپ قفل |
قطر داخلی وصل کننده Φ150mm |
| گیرنده |
تشخیص خط لوله (پیمایش موقعیت کابل، نمایش جهت، اندازه گیری عمق، اندازه گیری جریان) ، شناسایی کابل، تشخیص خطا A-frame (وظیفه اختیاری)
|
| حالت کار |
ردیابی، شناسایی، ولتاژ مرحله ای |
| فرکانس دریافت |
فرکانس های تشخیص فعال: 640Hz ، 1.28kHz ، 2.56kHz ، 3.20kHz ، 4.09kHz ، 8.19kHz ، 10.2kHz ، 32.7kHz ، 65.6kHz ، 81.9kHz ، 197kHz
فرکانس قدرت فرکانس تشخیص منفعل: 50Hz، 60Hz، 250Hz
باند فرکانس تشخیص غیرفعال RF: فرکانس های مرکزی 32.7kHz، 65.6kHz، 81.9kHz، 197kHz هستند
|
| نمايش |
4صفحه LCD رنگی.3 اینچی (مظهر روشنایی بالا) که در نور خورشید قابل مشاهده است
|
| عمق تشخیص |
0 تا 20 متر |
| V کابل های آزمایش |
| (توجه: به دلیل وجود ولتاژ بالا 35kV، کابل های ولتاژ بالا ویژه ساخته می شوند و باید در طول کار از سایت دور نگه داشته شوند.) |
| کابل خروجی ولتاژ بالا |
سیم اصلی 2.5mm2 قرمز، مقاومت در برابر ولتاژ 50kV DC، با لایه محافظ، قطر بیرونی 14mm، طول 10 متر، از جمله نصب اسپول بزرگ. |
| کابل زمین |
زمین گیری 3 ستون - هسته اصلی 16mm2 رنگ شفاف، شاخه 2.5mm2، طول 10 متر. از جمله نصب اسپیل کوچک. |
