نشانگر خطای پیشرفته کابل با همگام سازی آکوستیک مغناطیسی برای تشخیص دقیق خطای زیرزمینی XHDD503E

Name: نشانگر خطای پیشرفته کابل با همگام سازی آکوستیک مغناطیسی برای تشخیص دقیق خطای زیرزمینی XHDD503E
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE/ISO
Model Number:	XHDD503E

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

CE/ISO

Model Number:

XHDD503E

پارامترهای فیلتر پاس کامل:

100 هرتز ~ 1600 هرتز

پارامترهای فیلتر Low pass:

100 هرتز ~ 300 هرتز

پارامترهای فیلتر High pass:

160 هرتز ~ 1600 هرتز

پارامترهای فیلتر باند پاس:

200 هرتز ~ 600 هرتز

افزایش کانال:

8 قابل تنظیم

بهره کانال مغناطیسی:

8 قابل تنظیم

افزایش ولتاژ پله ای:

8 قابل تنظیم

سود خروجی:

16 (0 ~ 112db)

امپدانس خروجی:

350Ω

دقت موقعیت یابی مغناطیسی صوتی:

کمتر از 0.2 متر

دقت موقعیت یابی ولتاژ مرحله ای:

کمتر از 0.5 متر

دقت تشخیص مسیر:

کمتر از 0.5 متر

تابع:

عملکرد کاهش نویز پس زمینه BNR و کاهش نویز خاموش

حالت کنترل نمایش:

کنترل صفحه نمایش لمسی روشن 5 اینچی.

منبع تغذیه:

باتری لیتیومی استاندارد 4*18650.

زمان آماده به کار:

بیش از 8 ساعت

دمای محیط:

-25 ~ 65 ℃؛ رطوبت نسبی: ≤ 90%.

برجسته کردن:

High Light

برجسته کردن:

تکنولوژی تفاوت زمان صدا- مغناطیسی

تشخیص دقیق خطای ۴ حالت

BNR سیستم کاهش سر و صدا پس زمینه

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

توضیحات محصول

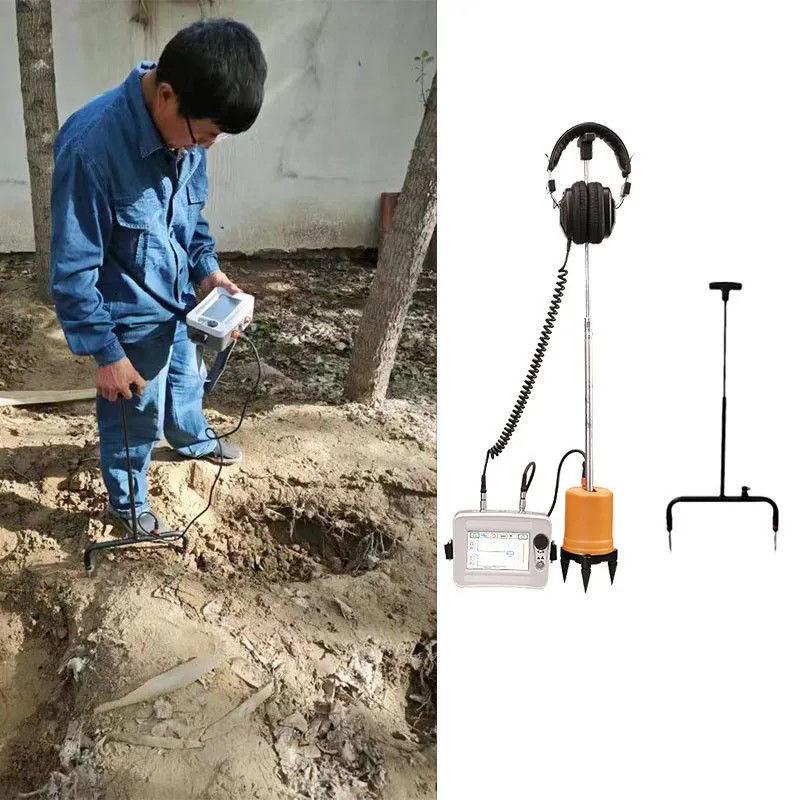

محدد موقع عطل الكابل XHDD503E يستخدم مبدأ التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع الدقيق لنقطة عطل الكابل. الظواهر الفيزيائية مثل موجة الاهتزاز، والموجة الصوتية، والموجة الكهرومغناطيسية الناتجة عن تفريغ الوميض لنقطة العطل يتم التقاطها بواسطة المسبار الخاص بالجهاز الثابت، وتضخيمها بواسطة جهاز تحديد موقع عطل الكابل الثابت، وعرضها وإخراجها. أخيرًا، يتم تحديد الموقع الدقيق لنقطة العطل من خلال سمع ورؤية الشخص المختبر. أي أن نقطة عطل الكابل تقع مباشرة فوق الكابل وفي نطاق القياس التقريبي.

البيانات الفنية

معلمات التصفية	تمرير كامل	100 هرتز ~ 1600 هرتز
	تمرير منخفض	100 هرتز ~ 300 هرتز
	تمرير عالي	160 هرتز ~ 1600 هرتز
	تمرير نطاقي	200 هرتز ~ 600 هرتز
كسب القناة	8 قابل للتعديل
كسب القناة المغناطيسية	8 قابل للتعديل
كسب جهد الخطوة	8 قابل للتعديل
كسب الخرج	16 (0 ~ 112 ديسيبل)
مقاومة الخرج	350 أوم
دقة تحديد الموقع الصوتي المغناطيسي	أقل من 0.2 متر.
دقة تحديد موقع جهد الخطوة	أقل من 0.5 متر.
دقة تمييز المسار	أقل من 0.5 متر.
الوظيفة	وظيفة تقليل الضوضاء الخلفية BNR وتقليل الضوضاء الصامتة
وضع التحكم في العرض	شاشة لمس ساطعة مقاس 5 بوصة.
مزود الطاقة	بطارية ليثيوم قياسية 4 * 18650.
وقت الاستعداد	أكثر من 8 ساعات
درجة حرارة البيئة المحيطة	-25 ~ 65 درجة مئوية؛ الرطوبة النسبية: أقل من أو تساوي 90%.

نشانگر خطای پیشرفته کابل با همگام سازی آکوستیک مغناطیسی برای تشخیص دقیق خطای زیرزمینی XHDD503E

الميزات:

1. شاشة LCD تعمل باللمس مقاس 5 بوصة تضمن الرؤية تحت أشعة الشمس.

2. تحتوي على 4 أوضاع اختبار: الوضع القياسي، والوضع المحسن، ووضع تقليل الضوضاء، والوضع المخصص.

3. تحتوي على أربع طرق تحديد موقع: القياس الصوتي، والقياس المغناطيسي، وطريقة المزامنة الصوتية والمغناطيسية، وطريقة الجهد.

4. تحتوي على تقنية تقليل الضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.

5. تحتوي على وظائف تقليل الضوضاء الخلفية BNR ووظائف كتم الصوت.

6. تحتوي على وظيفة مؤشر انحراف المسار.

7. مجهزة بمستشعرات إشارة عزل فيزيائي متعددة الطبقات، درجة مقاومة للماء IP65.

8. بطارية ليثيوم مدمجة ذات سعة كبيرة، وقت استعداد طويل، مزودة بشاحن سريع.

9. صغيرة وخفيفة الوزن، سهلة التشغيل وواجهة بسيطة.

قائمة التعبئة

نشانگر خطای پیشرفته کابل با همگام سازی آکوستیک مغناطیسی برای تشخیص دقیق خطای زیرزمینی XHDD503E

أسئلة متكررة

س: ما هي وظيفة كل وضع من أوضاع الكشف AMS و BNR و A-Frame؟

AMS (المزامنة الصوتية المغناطيسية) تجمع بين الإشارات الصوتية والكهرومغناطيسية لتحديد دقيق لأعطال الوميض. BNR (تقليل الضوضاء الخلفية) تقوم بتصفية الضوضاء المحيطة في البيئات الحضرية أو الصناعية. كشف جهد الخطوة A-Frame يحدد أعطال الغلاف/العزل في الكابلات المدفونة مباشرة عن طريق قياس تدرجات الجهد الأرضي. معًا، تغطي هذه الأوضاع الطيف الكامل لسيناريوهات تحديد أعطال الكابلات.

س: ما مدى دقة تحديد الموقع وما هو العمق الذي يمكن اكتشافه؟

تحقق المزامنة الصوتية المغناطيسية دقة 0.1 متر، مما يقلل منطقة الحفر إلى قطر حوالي 30 سم. يعتمد عمق الكشف على ظروف التربة وطاقة تفريغ العطل، ويصل عادةً إلى 5-8 أمتار لأعطال الوميض القياسية. توفر القنوات الصوتية والمغناطيسية المنفصلة تحققًا متبادلًا، مما يضمن الحفر مرة واحدة في الموقع الصحيح.

س: ما الذي تضيفه واجهة الشاشة التي تعمل باللمس إلى عمليات الميدان؟

توفر الشاشة التي تعمل باللمس والقابلة للقراءة في ضوء الشمس ردود فعل مرئية واضحة للموجات الصوتية وقوة المجال المغناطيسي، مما يتيح التعرف على الأنماط أثناء تحديد موقع العطل. يمكن للمشغلين تأكيد تطابق إيقاع التفريغ مع الإشارة المسموعة بصريًا، مما يقلل من النتائج الإيجابية الخاطئة. كما تقوم الواجهة الرقمية بتخزين معلمات الاختبار لتوثيق التقارير.

س: كيف يؤدي النظام أداءه في البيئات الحضرية الصاخبة؟

تقنية BNR تقوم بتصفية الضوضاء الخلفية رقميًا من حركة المرور والبناء والمعدات الصناعية. توفر القناة المغناطيسية إشارة تأكيد ثانوية غير متأثرة بالضوضاء الصوتية. في ظروف الضوضاء الشديدة، تسمح سماعات الرأس المصنفة IP65 مع عزل الضوضاء النشط للمشغلين بالتركيز على أصوات تفريغ الأعطال الخافتة التي قد يتم حجبها بخلاف ذلك بواسطة الضوضاء المحيطة.

س: ما هو عمر البطارية الذي يمكن توقعه في الميدان؟

يوفر XHDD503E أكثر من 8 ساعات من التشغيل المستمر بشحنة كاملة، وهو ما يكفي لنوبة ميدانية كاملة. الشحن السريع يعيد شحن البطارية خلال فترات الغداء أو التنقل بين المواقع. يحمي حجرة البطارية المغلقة المصنفة IP65 من تسرب الرطوبة أثناء الاستخدام الخارجي الممتد في الظروف الرطبة.

س: ما هو الضمان والدعم المشمول؟

ضمان قياسي لمدة 12 شهرًا يغطي عيوب التصنيع، مع دعم فني مدى الحياة. معتمد من CE و ISO. تتضمن كل وحدة دليل مستخدم، وسماعات رأس، وحقيبة حمل، وشاحن. تتوفر تدريب اختياري في الموقع وخطط ضمان ممتدة. عادةً ما يتم الرد على الاستفسارات الفنية في غضون 24 ساعة.
