سوختن دیجیتال از طریق پل برای موقعیت خطای کابل در کابل های ولتاژ بالا

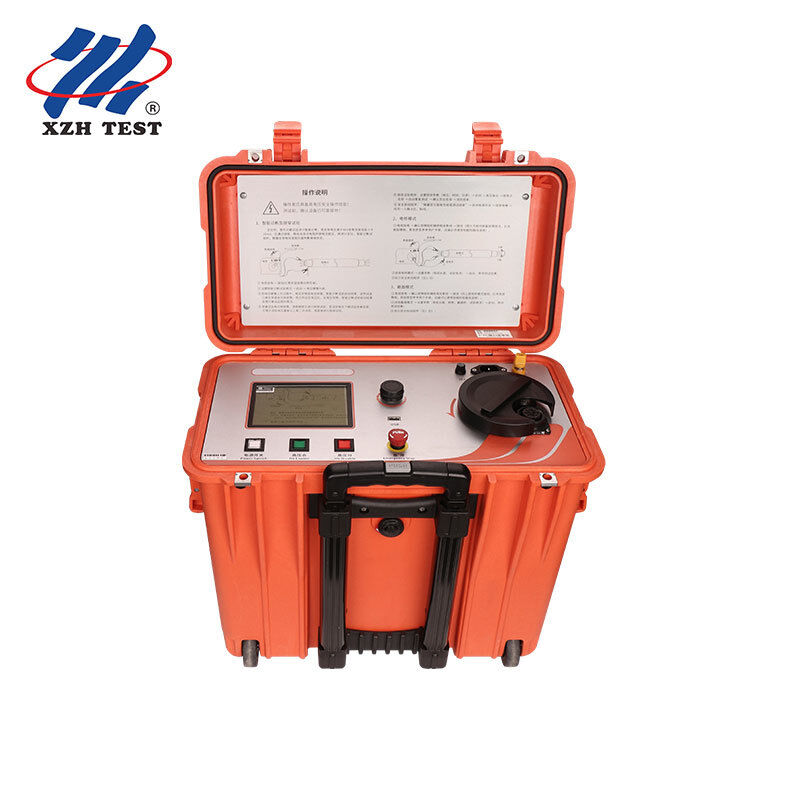

پل سوختگی دیجیتال XHSC-60Q یک ابزار پیش‌مکان‌یابی عیب کابل با کارایی بالا است که برای کابل‌های برق فشار قوی 60 کیلو ولت و پایین‌تر طراحی شده است. این دستگاه که به طور خاص برای نصب‌های انرژی تجدیدپذیر، زیرساخت‌های حیاتی و شبکه‌های توزیع برق صنعتی طراحی شده است، تا 600 میلی‌آمپر جریان سوختگی کنترل شده را برای تبدیل عیوب با مقاومت بالا به عیوب با مقاومت پایین و قابل مکان‌یابی فراهم می‌کند و امکان پیش‌مکان‌یابی سریع و دقیق عیب را در کابل‌های زیرزمینی با مقطع بزرگ و مسافت طولانی فراهم می‌سازد. برخلاف پل‌های سوختگی معمولی که برای کاربردهای عمومی تاسیسات طراحی شده‌اند، XHSC-60Q به طور خاص برای اپراتورهایی که مزارع خورشیدی در مقیاس بزرگ، سیستم‌های جمع‌آوری برق بادی، تغذیه برق مراکز داده و شبکه‌های کابل صنعتی سنگین را مدیریت می‌کنند، ساخته شده است. در این موارد، مقاطع کابل اغلب از 400 میلی‌متر مربع فراتر می‌رود و مقاومت عیب می‌تواند به ده‌ها کیلو اهم برسد.مخاطبان هدف:تیم‌های عملیات و نگهداری در مزارع خورشیدی فتوولتائیک، نیروگاه‌های بادی، مراکز داده، پارک‌های صنعتی و پست‌های توزیع - جایی که به حداقل رساندن زمان خرابی در شبکه‌های کابل مدفون با ظرفیت بالا برای حفاظت از درآمد حیاتی است.

ویژگی‌های کلیدی

• خروجی قابل تنظیم پیوسته 0 تا 60 کیلو ولت، طیف کاملی از نیازهای تشخیص عیب کابل‌های ولتاژ متوسط و بالا را پوشش می‌دهد.کنترل دیجیتال هوشمند:
• تنظیم مبتنی بر ریزپردازنده با نظارت بر ولتاژ/جریان در زمان واقعی و قفل‌های ایمنی خودکار برای محافظت از اپراتور.طراحی قابل حمل فشرده:
• وزن تقریبی 25 کیلوگرم با ابعاد 30 سانتی‌متر × 46 سانتی‌متر × 50 سانتی‌متر، به راحتی در وسایل نقلیه خدماتی میدانی برای استقرار در محل قابل حمل است.سازگار با ژنراتور:
• با ژنراتور قابل حمل استاندارد 2 کیلو ولت آمپر تغذیه می‌شود و امکان کار در سایت‌های انرژی تجدیدپذیر دورافتاده بدون دسترسی به شبکه را فراهم می‌کند.دارای گواهینامه CE:
• مطابق با استانداردهای ایمنی و EMC اروپا برای تجهیزات تست الکتریکی حرفه‌ای است.مشخصات فنی
• پارامترمشخصات

• تشخیص عیب در کابل‌های بین آرایه‌ای و صادراتی ولتاژ متوسط در تاسیسات بادی خشکی و فراساحلی.مراکز داده:
• تست یکپارچگی کابل تغذیه حیاتی برای جلوگیری از خرابی برنامه‌ریزی نشده در مسیرهای تامین اضافی.پارک‌های صنعتی و معدن:
• مکان‌یابی عیب کابل مدفون با مقطع بزرگ در محیط‌های صنعتی سنگین و استخراجی.پست‌های توزیع:
• پیش‌مکان‌یابی عیوب با مقاومت بالا در کابل‌های فیدر توزیع 10 کیلو ولت تا 35 کیلو ولت.نحوه کار
• XHSC-60Q بر اساس اصل سوختگی عمل می‌کند: یک خروجی DC با ولتاژ بالا و کنترل شده به کابل معیوب اعمال می‌شود و به تدریج نقطه عیب را گرم و کربن‌دار می‌کند. این فرآیند مقاومت عیب را از صدها کیلو اهم بالقوه به چند اهم یا کمتر کاهش می‌دهد. پس از تبدیل عیب به حالت مقاومت پایین، می‌توان از روش‌های استاندارد TDR (بازتاب‌سنجی حوزه زمان) یا جریان پالس برای اندازه‌گیری دقیق فاصله تا عیب استفاده کرد و دقت پیش‌مکان‌یابی را به طور چشمگیری بهبود بخشید و زمان حفاری را کاهش داد.بسته‌بندی و تحویل
