سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی

Name: سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

برجسته کردن:

High Light

برجسته کردن:

سیستم شناسایی خطای کابل های زیرزمینی,سیستم دقیق شناسایی خطای کابل های زیرزمینی

Accurate Underground Cable Fault Locator System

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

زمان تحویل:

5 تا 8 روز کاری

Payment Terms:

T/T

Supply Ability:

500 units per month

توضیحات محصول

سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی 0

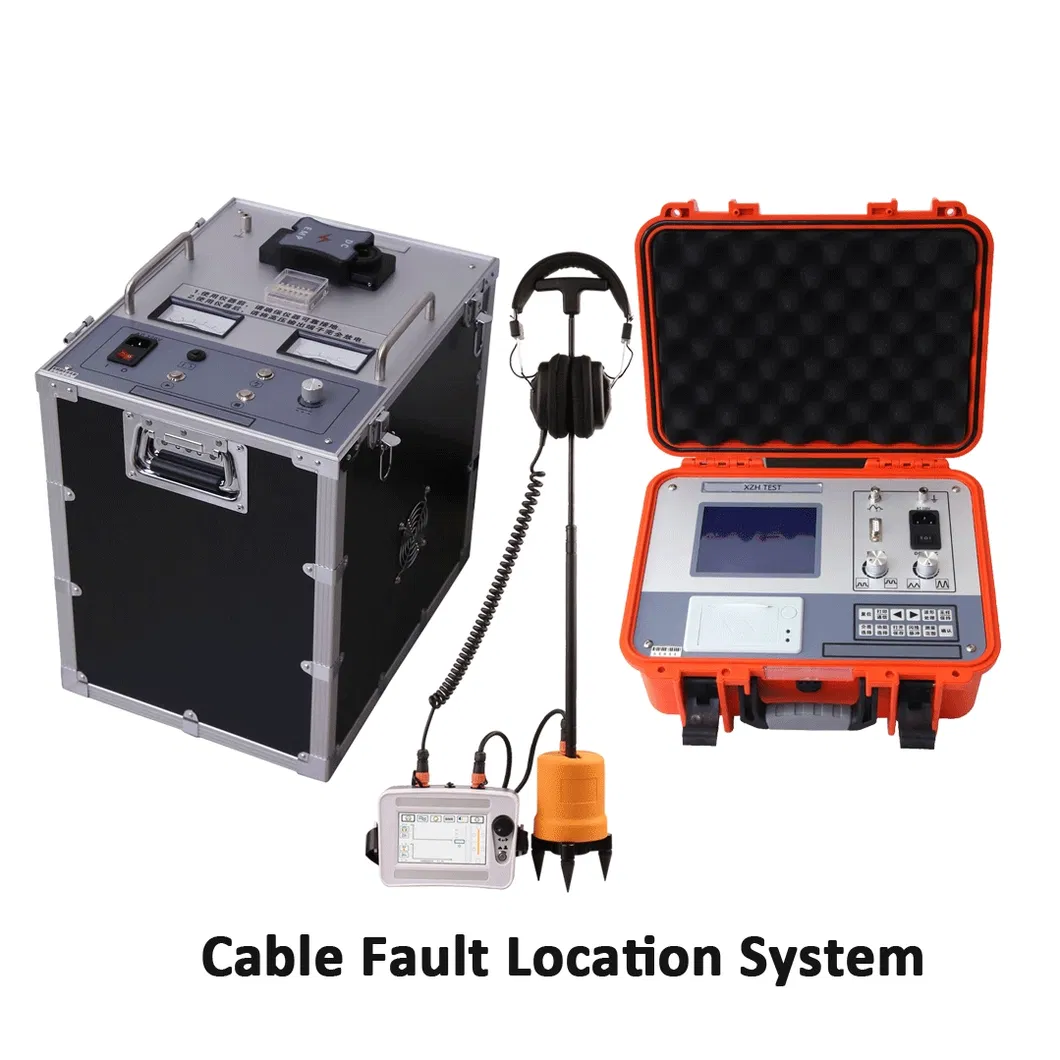

سیستم مکان یابی خطای کابل پرتابل XZH TEST برای موارد زیر طراحی شده است:

★ ژنراتور پالس ولتاژ بالا:ژنراتور پالس XHHV535-4Z با ولتاژ بالا 2450J با یک سوئیچ سطوح موج همراه است که امکان دستیابی به حداکثر انرژی ضربه موج در 32 کیلو ولت را فراهم می کند. این دستگاه دارای سیستم های تضمین ایمنی اپراتور است و یک راه حل فنی قابل اعتماد و جامع برای خطاهای کابل های ولتاژ پایین و متوسط ارائه می دهد.

★ پیش یاب خطای کابل: XHGG501B تستر خطای کابل برای اندازه گیری مقاومت کم، اتصال کوتاه، خطاهای قطع مدار باز، و همچنین نشتی مقاومت بالا و خطاهای جرقه زنی مقاومت بالا در کابل های برق، کابل های کواکسیال با فرکانس بالا، کابل های تلفن، کابل های روشنایی خیابان و سیم های دفن شده از مواد مختلف با مقاطع مختلف و رسانه های مختلف مناسب است. سیستم مدیریت کابل عالی با تولید خودکار گزارش تست.

★ نقطه یاب خطای کابل: XHDD503C از اصل همگام سازی صوتی-مغناطیسی از پیکاپ ارتعاش و القای الکترومغناطیسی برای تعیین مکان خاص نقطه خطای کابل استفاده می کند. با کمک یک ژنراتور پالس ولتاژ بالا، نقطه خطا جرقه زده و تخلیه می شود. پدیده های فیزیکی مانند امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده توسط جرقه تخلیه بیش از حد نقطه خطا توسط پروب اختصاصی ابزار موقعیت یابی جمع آوری می شود. پس از پردازش هوشمند توسط میزبان، فاصله خطا و صدای خطا خروجی نمایش داده می شود. در نهایت، موقعیت دقیق نقطه خطا با شنیدن و دیدن تستر قضاوت می شود. یعنی، کار موقعیت یابی دقیق نقطه خطای کابل "مستقیماً بالای کابل، در محدوده اندازه گیری تقریبی" تکمیل می شود.

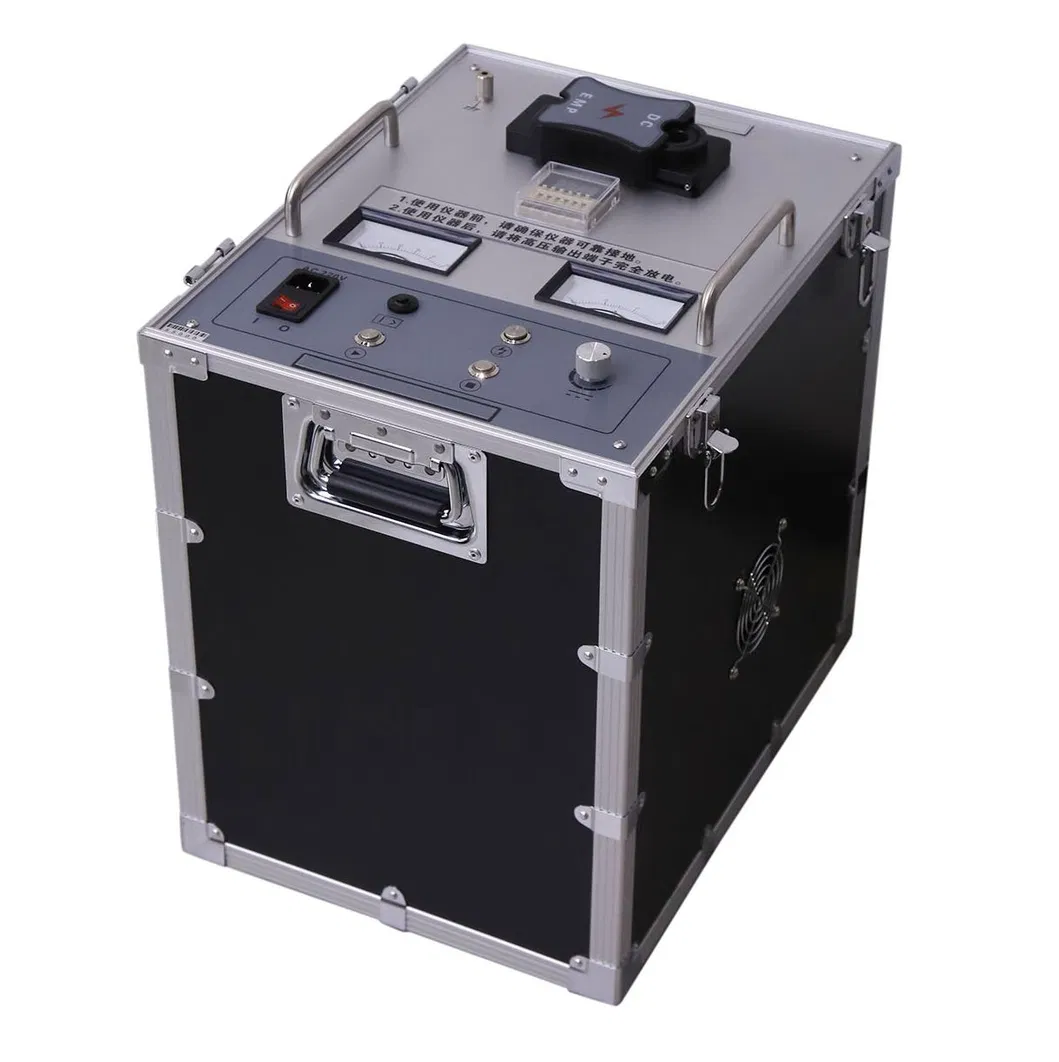

ژنراتور موج ولتاژ بالا XHHV535-4Z

ولتاژ ضربه:0~35 کیلو ولت (پیش فرض 0~28 کیلو ولت)
فشار جزئی ولتاژ بالا:کلاس 1.5
خازن داخلی:4 میکرو فاراد
توان تخلیه:0~2450 ژول (پیش فرض 0~1568 ژول)
قطب ولتاژ خروجی:قطبیت منفی
توان ضربه:400 وات
محافظت در برابر دمای بیش از حد:85 درجه سانتیگراد
منبع تغذیه کار:AC 220V±10% / 50Hz±2Hz
دمای محیط:-20~+50 درجه سانتیگراد

سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی 1

سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی 2

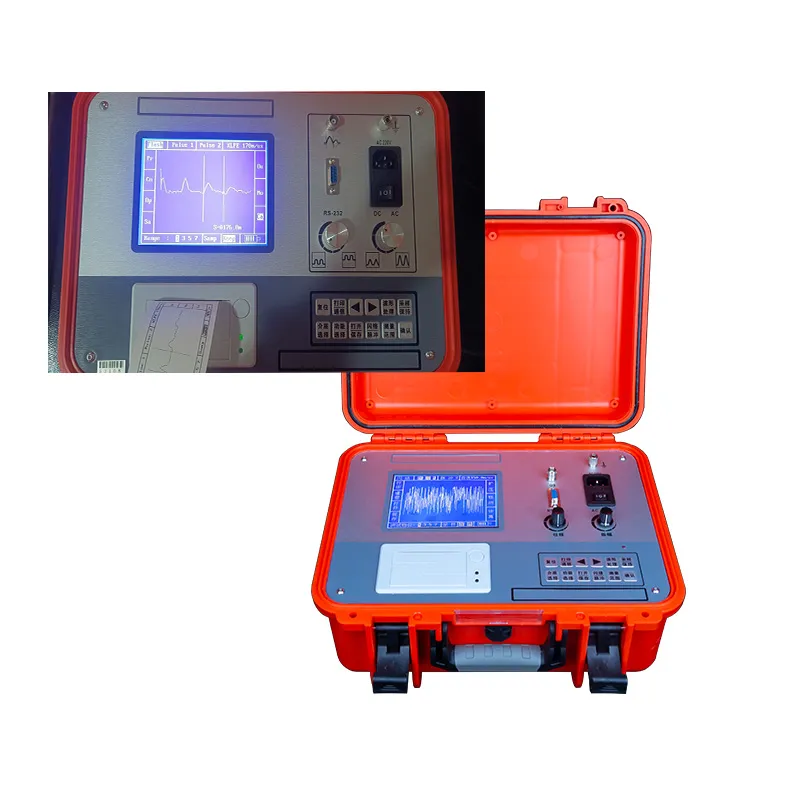

پیش یاب خطای کابل XHGG501B
پیش یاب خطای کابل برای اندازه گیری مقاومت کم، اتصال کوتاه، خطای مدار باز، نشتی مقاومت بالا و جرقه زنی مقاومت بالا خطای کابل های برق، کابل های کواکسیال با فرکانس بالا، کابل های تلفن محلی، چراغ های خیابان و سیم های دفن شده از مواد مختلف با مقاطع مختلف و رسانه های مختلف مناسب است.
•صنعتی 5.7اینچنمایشگر LCD
•کنترل متمرکز تک تراشه، حالت عملکرد دکمه ای، توانایی ضد تداخل قوی;
•با محدوده یابی، اندازه گیری سرعت، مقاومت و سایر عملکردها;
•ادغام چاپگر میکرو و میزبان، می تواند شکل موج تست و گزارش تست را در هر زمان چاپ کند
•نمونه برداری مداوم خودکار، هرگز هیچ شکل موج تخلیه را از دست ندهید
•روش تست: جرقه نمونه برداری بیش از حد، نمونه برداری پالس ولتاژ پایین
•دامنه پالس: 100Vpp
•عرض پالس: 0.1uS و 2uS
•فاصله اندازه گیری: Smax: 30km Smin: 15m
•خطای اندازه گیری: خطای مطلق تقریبی: ±10m خطای نسبی تقریبی: ± 1%
(DL/T849.1-2004 مشخص می کند که بیش از ±(1%L+20)m نباشد، که در آن: L طول کابل است)
•منبع تغذیه: منبع تغذیه DC 24V/7Ah داخلی، می تواند به طور مداوم به مدت 6 ساعت کار کند.همچنین می تواند به منبع تغذیه AC 220V 50Hz متصل شود

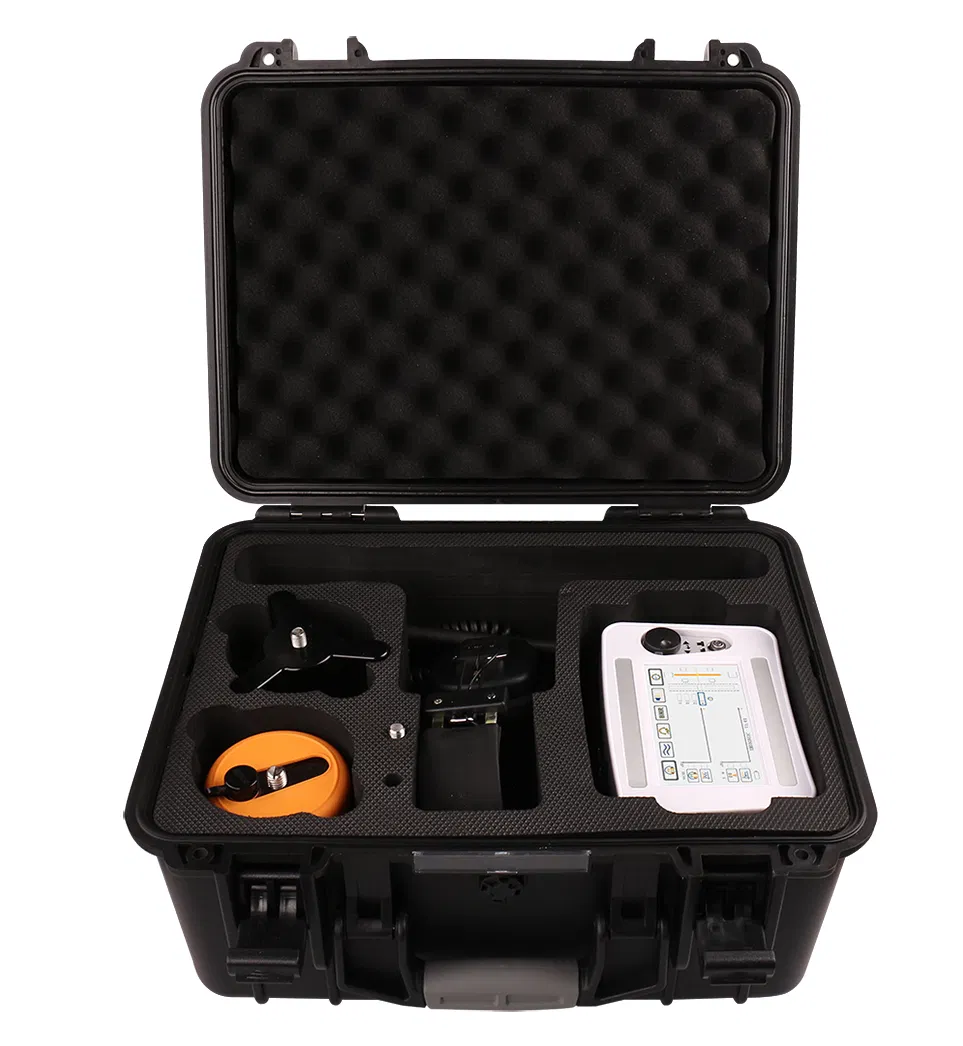

نقطه یاب خطای کابل XHDD503C

کانال صوتی - پهنای باند
l همه گذر: 100Hz~1600Hz.
l گذر کم: 100Hz~300Hz.
l گذر بالا: 160Hz~1600Hz.
l گذر باند: 200Hz~600Hz.
تنظیم کانال:8 سطح صدا، مغناطیسی و ولتاژ.
خروجی صدا:بهره: 16 سطح (0-112dB)، امپدانس: 350Ω
محدوده تشخیص:0.00-99.99ms, 75mV-75V
دقت تشخیص:موقعیت یابی: ≤0.1m; مسیر: ≤0.5m
منبع تغذیه کار:باتری لیتیومی استاندارد 4*18650.
زمان آماده به کار:بیش از 8 ساعت
دمای محیط:-25-65 درجه سانتیگراد; رطوبت نسبی: ≤90%
ابعاد حجم:428L×350W×230H
وزن کلی:7 کیلوگرم

سیستم شناسایی خطای کابل ولتاژ متوسط و پایین برای مکان دقیق خطای کابل زیرزمینی 3
