🎯 طراحی شده برای تیم‌های حرفه‌ای تست و راه‌اندازی کابل
🔬 مهندسان تست و راه‌اندازیشناسایی دیجیتال خودکار با تأیید علامت سبز/ضربدر قرمز، خطای انسانی را حذف می‌کند
📊 دپارتمان‌های نگهداریشناسه کابل + اندازه‌گیری ولتاژ/جریان AC در یک دستگاه
🏭 متخصصان کابل صنعتیکویل انعطاف‌پذیر روگوفسکی، هادی‌های ضخیم و نامنظم تا قطر ۲۰۰ میلی‌متر را در خود جای می‌دهد
مرور کلی محصول
دستگاه شناسگر هوشمند کابل XHSB505DS یک ابزار حرفه‌ای نسل جدید است که فناوری PSK (کلید شیفت فاز) را با الگوریتم‌های دقیق برای شناسایی خودکار و بدون خطا کابل ترکیب می‌کند. برخلاف شناسگرهای آنالوگ سنتی مبتنی بر نشانگر، XHSB505DS دارای صفحه نمایش LCD رنگی ۳.۵ اینچی با رمزگشایی هوشمند است که به طور خودکار تأیید می‌کند آیا کابل مورد نظر است یا خیر - نمایش علامت سبز (✓) برای شناسایی موفق یا ضربدر نارنجی-قرمز (*) برای کابل‌های غیر هدف. این امر ابهام تفسیر دستی نشانگر را که در شناسگرهای سنتی رایج است، از بین می‌برد.
طراحی شده برای مهندسان تست و راه‌اندازی کابل‌های برق که به دقت و کارایی نیاز دارند، XHSB505DS سه ابزار را در یک دستگاه ترکیب می‌کند: یک شناسگر کابل زنده، یک شناسگر کابل بدون برق، و یک ابزار اندازه‌گیری ولتاژ/جریان/فرکانس AC. گیره دریافت‌کننده کویل انعطاف‌پذیر روگوفسکی، کابل‌هایی تا قطر ۲۰۰ میلی‌متر، از جمله هادی‌های نامنظم را در خود جای می‌دهد، در حالی که انتقال چند فرکانسی (۶۲۵ هرتز، ۱۵۶۲ هرتز، ۲۵۰۰ هرتز، ۱۰ کیلوهرتز) تشخیص سیگنال قابل اعتماد را در انواع مختلف کابل‌ها و شرایط میدانی تضمین می‌کند.
🔍 چه چیزی XHSB505DS را متمایز می‌کند: برخلاف شناسگرهای کابل سنتی که از اپراتورها می‌خواهند نوسانات نشانگر آنالوگ را به صورت دستی تفسیر کنند - یک فرآیند ذهنی مستعد خطا در شرایط میدانی - XHSB505DS از فناوری PSK با الگوریتم‌های هوشمند برای تأیید دیجیتال خودکار استفاده می‌کند. LCD رنگی ۳.۵ اینچی یک علامت سبز واضح یا ضربدر قرمز را نمایش می‌دهد و تمام حدس و گمان‌ها را حذف می‌کند. علاوه بر این، این تنها شناسگر کابل در کلاس خود است که شناسایی کابل را با اندازه‌گیری ولتاژ AC (۰ تا ۶۰۰ ولت)، جریان AC (۰ تا ۵۰۰۰ آمپر) و فرکانس ترکیب می‌کند - که آن را به یک ابزار واقعاً چند منظوره برای تیم‌های تست حرفه‌ای که به بیش از شناسایی کابل نیاز دارند، تبدیل می‌کند.
مشخصات کلیدی
فناوری
PSK (کلید شیفت فاز) با الگوریتم‌های هوشمند
فرکانس‌های انتقال
۶۲۵ هرتز، ۱۵۶۲ هرتز، ۲۵۰۰ هرتز، ۱۰ کیلوهرتز (قابل تنظیم)
ولتاژ پالس (خاموش)
۵۰۰ ولت
جریان پالس
حداکثر ۵ آمپر (بسته به مقاومت حلقه)
فرکانس پالس
۱ بار در ثانیه، عرض پالس: ۲ میلی‌ثانیه
توان فرستنده
باتری لیتیومی قابل شارژ ۱۱.۱ ولت، حدود ۸ ساعت کارکرد
صفحه نمایش گیرنده
LCD رنگی واقعی ۳.۵ اینچی
قطر کویل انعطاف‌پذیر
φ ۲۰۰ میلی‌متر (کویل روگوفسکی، قابل سفارشی‌سازی بزرگتر)
گیره فرستنده
φ ۱۲۰ میلی‌متر
مشخصات فرستنده
| مشخصات | عملکردها |
|---|
| باتری لیتیومی قابل شارژ ۷.۴ ولت، شارژ USB، حدود ۶ ساعت کارکرد | باتری لیتیومی با ظرفیت بالا ۱۱.۱ ولت قابل شارژ، حدود ۸ ساعت کارکرد مداوم |
| روش خروجی | اتصال فکی (زنده)؛ خروجی مستقیم (خاموش) |
| فرکانس‌های انتقال | ۶۲۵ هرتز، ۱۵۶۲ هرتز، ۲۵۰۰ هرتز، ۱۰ کیلوهرتز (قابل تنظیم با کلید جهت‌نما) |
| ولتاژ پالس | ۵۰۰ ولت (حالت تشخیص خاموش) |
| جریان پالس | حداکثر ۵ آمپر (بسته به مقاومت حلقه) |
| فرکانس / عرض پالس | ۱ بار در ثانیه / ۲ میلی‌ثانیه |
| LCD رنگی واقعی ۳.۵ اینچی، نمایش آیکون رنگی | LCD بزرگ با ولتاژ باتری در زمان واقعی، نور پس‌زمینه سفید |
| ابعاد | ۳۲۰ * ۲۷۵ * ۱۴۵ میلی‌متر؛ جعبه تحمل فشار حدود ۲۰۰ کیلوگرم را دارد |
| IEC61010-1 CAT III 600V؛ IEC61010-031؛ IEC61326؛ درجه آلودگی ۲ | تحمل ولتاژ AC 3700V/rms؛ IEC61326 (EMC)؛ IEC61010-1 (CAT III 300V، CAT IV 150V) |
| -۱۰ درجه سانتی‌گراد تا ۴۰ درجه سانتی‌گراد؛ رطوبت <۸۰٪ | اجزای سیستمفرستنده: |
پارامتر
| مشخصات | عملکردها |
|---|
| شناسایی کابل زنده و بدون برق؛ اندازه‌گیری ولتاژ، جریان، فرکانس AC | نمایشگر |
| LCD رنگی واقعی ۳.۵ اینچی، نمایش آیکون رنگی | منبع تغذیه |
| باتری لیتیومی قابل شارژ ۷.۴ ولت، شارژ USB، حدود ۶ ساعت کارکرد | کالیبراسیون سیگنال |
| بله - ۷۵٪ تا ۱۳۵٪ مقدار کالیبراسیون = وضعیت شناسایی معتبر | تشخیص جهت |
| بله - جهت تطابق برای شناسایی موفق لازم است | تأیید |
| علامت سبز (✓) = کابل هدف؛ ضربدر نارنجی-قرمز (*) = غیر هدف | محدوده ولتاژ AC |
| ۰.۰۰ ولت تا ۶۰۰ ولت (۵۰ هرتز/۶۰ هرتز)، دقت ±۲٪±۳ رقم | محدوده جریان AC |
| ۰.۰۰ آمپر تا ۵۰۰۰ آمپر (۵۰ هرتز/۶۰ هرتز)، دقت ±۲٪±۳ رقم | محدوده فرکانس |
| ۴۵ هرتز تا ۷۰ هرتز، دقت ±۲٪±۳ رقم | گیره جریان انعطاف‌پذیر |
| کویل روگوفسکی، قطر داخلی φ ۲۰۰ میلی‌متر، سیم ۲ متری | نرخ تشخیص |
| حدود ۱ بار در ثانیه با تنظیم بهره (نوار دامنه ۱۰ تا ۱۰۰) | محدوده شناسایی خاموش |
| مقاومت حلقه ۰ اهم تا ۱۰ کیلو اهم (تا حدود ۱۰ کیلومتر کابل، بسته به زمین) | محدوده شناسایی زنده |
| مقاومت حلقه ۰ اهم تا ۲۰۰ اهم (تا حدود ۵ کیلومتر کابل، بسته به زمین) | ایمنی |
| IEC61010-1 CAT III 600V؛ IEC61010-031؛ IEC61326؛ درجه آلودگی ۲ | شرایط عملیاتی |
| -۱۰ درجه سانتی‌گراد تا ۴۰ درجه سانتی‌گراد؛ رطوبت <۸۰٪ | اجزای سیستمفرستنده: |

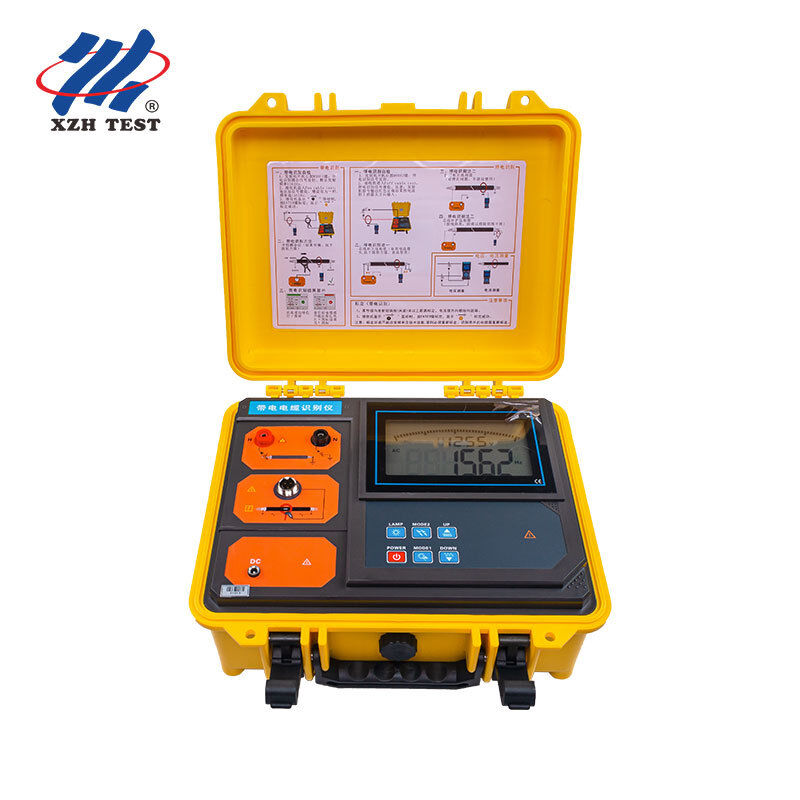

طراحی جعبه ابزار یکپارچه با بدنه پلی‌پروپیلن، مقاومت در برابر فشار ۲۰۰ کیلوگرم، LCD بزرگ با وضعیت باتری در زمان واقعی و نمایشگر انتقال پویا
گیره فرستنده: فک φ ۱۲۰ میلی‌متر، اتصال فکی برای تزریق سیگنال کابل زنده، سیم ۲ متری
گیرنده: دستی، LCD رنگی ۳.۵ اینچی، ریزپردازنده با سرعت بالا با الگوریتم‌های PSK، کالیبراسیون قدرت سیگنال، تأیید خودکار علامت سبز/ضربدر قرمز
گیره جریان انعطاف‌پذیر: کویل روگوفسکی با قطر داخلی φ ۲۰۰ میلی‌متر، ردیابی عالی گذرا برای تشخیص کد پالس، اندازه‌گیری بدون تماس - ایمن و سریع
ویژگی‌های کلیدیفناوری PSK با الگوریتم‌های هوشمند برای شناسایی دیجیتال خودکار کابل - خطاهای تفسیر دستی را حذف می‌کند
LCD رنگی ۳.۵ اینچی با علامت سبز (✓) برای کابل‌های هدف و ضربدر قرمز (*) برای غیر هدف - نتایج فوری و بدون ابهام هستند
انتقال چند فرکانسی: ۶۲۵ هرتز، ۱۵۶۲ هرتز، ۲۵۰۰ هرتز، ۱۰ کیلوهرتز - قابل تنظیم برای تشخیص بهینه در انواع کابل‌ها و شرایط
اندازه‌گیری داخلی ولتاژ AC (۰ تا ۶۰۰ ولت)، جریان AC (۰ تا ۵۰۰۰ آمپر) و فرکانس (۴۵ تا ۷۰ هرتز) - سه ابزار در یک دستگاه
کویل انعطاف‌پذیر روگوفسکی (φ ۲۰۰ میلی‌متر) کابل‌های ضخیم و هادی‌های نامنظم را بدون قطع مدارها در خود جای می‌دهد
ویژگی کالیبراسیون سیگنال، شناسایی قابل اعتماد را با اعتبارسنجی تحمل ۷۵٪ تا ۱۳۵٪ تضمین می‌کند
تشخیص جهت دقت را افزایش می‌دهد - فرستنده، گیره گیرنده و سیگنال باید از نظر جهت همسو باشند
جعبه ابزار فرستنده مقاوم در برابر فشار ۲۰۰ کیلوگرم؛ رتبه تحمل ولتاژ AC 3700V/rms
شارژ USB برای گیرنده، شارژ ۱۲.۶ ولت DC برای فرستنده - سیستم باتری دوگانه با حفاظت از باتری کم
اصل کار
شناسایی کابل زنده (روش اتصال فکی):
فرستنده یک سیگنال جریان پالس ترکیبی را در فرکانس انتخاب شده (۶۲۵ هرتز تا ۱۰ کیلوهرتز) از طریق گیره فرستنده به کابل زره‌دار سه هسته‌ای هدف تزریق می‌کند. جریان پالس یک میدان الکترومغناطیسی جهت‌دار در اطراف کابل ایجاد می‌کند که توسط کویل انعطاف‌پذیر روگوفسکی تشخیص داده شده و توسط الگوریتم PSK گیرنده رمزگشایی می‌شود. پردازنده هوشمند گیرنده، کالیبراسیون سیگنال (۷۵٪ تا ۱۳۵٪ مقدار ارسالی)، سازگاری جهت و تطابق فرکانس را قبل از نمایش تأیید علامت سبز، تأیید می‌کند.
شناسایی کابل بدون برق (روش اتصال مستقیم): فرستنده یک سیگنال جریان کدگذاری شده با پالس ۵۰۰ ولت را مستقیماً از طریق سیم‌های تست به هسته کابل خروجی می‌دهد. جریان کدگذاری شده یک میدان الکترومغناطیسی در طول کابل ایجاد می‌کند. کویل انعطاف‌پذیر گیرنده، کابل هدف را از طریق الگوریتم هوشمند PSK تشخیص داده، رمزگشایی و شناسایی می‌کند و نتایج به وضوح بر روی LCD رنگی نمایش داده می‌شوند.
⚠️ نکات ایمنی مهم:شناسایی خاموش: اتصال به کابل‌های زنده اکیداً ممنوع است. شناسایی زنده: فقط برای کابل‌های زره‌دار سه هسته‌ای کاربرد دارد. گیره‌های فرستنده و گیرنده را با هم مخلوط نکنید. جهت سیگنال ورودی باید سازگار باشد. غلاف کابل در هر دو انتها باید برای روش اتصال فکی به خوبی زمین‌گیر شود.
سوالات متداول
سوال ۱: XHSB505DS برای چه کسانی طراحی شده است و چه تفاوتی با شناسگرهای کابل پایه دارد؟
XHSB505DS برای مهندسان تست و راه‌اندازی حرفه‌ای کابل، دپارتمان‌های نگهداری صنعتی و تیم‌های تاسیساتی که به بیش از شناسایی ساده کابل نیاز دارند، طراحی شده است. برخلاف شناسگرهای پایه مبتنی بر نشانگر آنالوگ (مانند XHSB505B) که نیاز به تفسیر دستی ذهنی دارند، XHSB505DS از الگوریتم‌های هوشمند PSK با تأیید خودکار علامت سبز/ضربدر قرمز استفاده می‌کند - که تمام ابهامات و خطاهای انسانی را حذف می‌کند. همچنین به طور منحصر به فرد سه ابزار را در یک دستگاه ترکیب می‌کند: شناسگر کابل + ولت‌متر AC (۰ تا ۶۰۰ ولت) + آمپرمتر AC (۰ تا ۵۰۰۰ آمپر)، که آن را به گزینه‌ای برای تیم‌هایی تبدیل می‌کند که به قابلیت‌های تست میدانی جامع نیاز دارند.
سوال ۲: فناوری PSK چیست و چرا دقت شناسایی کابل را بهبود می‌بخشد؟
PSK (کلید شیفت فاز) یک تکنیک مدولاسیون دیجیتال است که داده‌ها را در تغییرات فاز سیگنال ارسالی کدگذاری می‌کند. در XHSB505DS، فرستنده یک سیگنال پالس کدگذاری شده دقیق تولید می‌کند که گیرنده می‌تواند آن را از طریق الگوریتم‌های هوشمند به طور منحصر به فرد تشخیص داده و رمزگشایی کند. برخلاف سیگنال‌های پالس ساده مورد استفاده در شناسگرهای آنالوگ که می‌توانند با نویز الکتریکی اشتباه گرفته شوند، سیگنال کدگذاری شده PSK یک "اثر انگشت" دیجیتال منحصر به فرد را فراهم می‌کند که مثبت کاذب را به شدت کاهش می‌دهد. ریزپردازنده گیرنده قبل از تأیید شناسایی، تطابق فرکانس، دامنه سیگنال (محدوده کالیبراسیون ۷۵٪ تا ۱۳۵٪) و سازگاری جهت را تأیید می‌کند.
سوال ۳: چرا کویل انعطاف‌پذیر روگوفسکی را به گیره صلب سنتی ترجیح دهیم؟
کویل انعطاف‌پذیر روگوفسکی سه مزیت کلیدی را ارائه می‌دهد: (۱) قطر φ ۲۰۰ میلی‌متری آن کابل‌های ضخیم و هادی‌های نامنظم را که در گیره‌های صلب جا نمی‌شوند، در خود جای می‌دهد؛ (۲) قابلیت ردیابی عالی گذرا برای سیگنال‌های کدگذاری شده با پالس را فراهم می‌کند و شکل موج دقیق را تضمین می‌کند؛ (۳) اندازه‌گیری بدون تماس را بدون نیاز به قطع مدار تست شده امکان‌پذیر می‌سازد، که ایمنی میدانی و سرعت گردش کار را به طور قابل توجهی بهبود می‌بخشد. انعطاف‌پذیری کویل همچنین قرار دادن آن را در کانال‌های کابل شلوغ که گیره‌های صلب غیرعملی هستند، آسان‌تر می‌کند.
سوال ۴: آیا این دستگاه واقعاً علاوه بر شناسایی کابل، می‌تواند ولتاژ و جریان AC را نیز اندازه‌گیری کند؟
بله. گیرنده XHSB505DS شامل یک مجموعه کامل اندازه‌گیری AC است: ولتاژ AC از ۰.۰۰ ولت تا ۶۰۰ ولت (۵۰/۶۰ هرتز)، جریان AC از ۰.۰۰ آمپر تا ۵۰۰۰ آمپر (۵۰/۶۰ هرتز) و فرکانس از ۴۵ هرتز تا ۷۰ هرتز - همه با دقت ±۲٪±۳ رقم. این امر نیاز به حمل مولتی‌مترها یا کلمپ‌مترهای جداگانه به میدان را از بین می‌برد و گردش کار تست را برای تیم‌های راه‌اندازی و نگهداری ساده می‌کند.
سوال ۵: حداکثر طول کابل‌هایی که این دستگاه می‌تواند تست کند چقدر است؟
برای شناسایی کابل بدون برق (اتصال مستقیم)، دستگاه می‌تواند سیگنال‌های پالس را با مقاومت حلقه تا ۱۰ کیلو اهم تشخیص دهد - که معمولاً با طول کابل ۰ تا ۱۰ کیلومتر مطابقت دارد، بسته به مقاومت زمین و مقاومت هادی کابل. برای شناسایی کابل زنده (روش اتصال فکی)، محدوده تشخیص از مقاومت حلقه تا ۲۰۰ اهم پشتیبانی می‌کند - معمولاً ۰ تا ۵ کیلومتر. در هر دو مورد، باتری فرستنده باید بالاتر از ۱۱ ولت باشد تا عملکرد بهینه حاصل شود.
درباره XZH TEST
XZH TEST یک تولید کننده حرفه‌ای متخصص در تست کابل، تشخیص خطا و راه‌حل‌های تشخیصی برای تاسیسات برق، پیمانکاران برق و مشتریان صنعتی در سراسر جهان است. با خط تولید جامع شامل شناسگرهای هوشمند کابل، یابنده‌های خطا و سیستم‌های تشخیصی، XZH TEST تجهیزات میدانی قابل اعتماد و نوآورانه‌ای را طراحی شده برای سخت‌ترین کاربردهای حرفه‌ای ارائه می‌دهد.
برای یک راه‌حل سفارشی متناسب با نیازهای شناسایی و نگهداری کابل خود، امروز با ما تماس بگیرید.
