I. توصیف

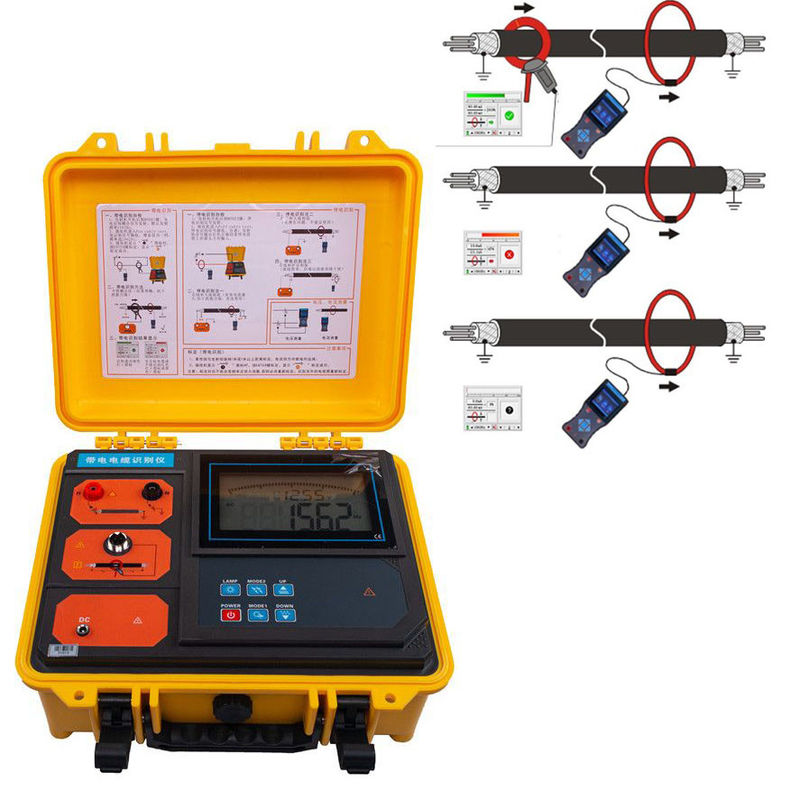

XHSB505DS ابزار شناسایی کابل زنده، همچنین به عنوان ابزار شناسایی کابل، ابزار شناسایی کابل چند منظوره و ابزار شناسایی کابل هوشمند شناخته می شود.برای مهندسان کابل برق و کارگران کابل برای حل مشکلات فنی شناسایی کابل طراحی شده است.کاربر می تواند به طور دقیق یکی از کابل های هدف را از کابل های متعدد از طریق ابزار شناسایی کند، به طوری که از تصادفی کنده شدن کابل های فعال و ایجاد حوادث جدی جلوگیری شود.شناسایی کابل از کار در هر دو سر کابل آغاز می شود. شماره گذاری دوگانه در هر دو سر کابل باید اطمینان حاصل شود که دقیق است. این ابزار با تکنولوژی PSK همراه با الگوریتم های دقیق طراحی شده است.مهم نيست که حافظه کارکنان محل چقدر قابل اعتماد باشهاین محصول همچنین دارای توابع شناسایی کابل زنده، شناسایی کابل شکست برق، آزمایش جریان AC،آزمون ولتاژ ACاز یک فرستنده، یک کلیمپ جریان فرستنده، یک گیرنده و یک کلیمپ جریان انعطاف پذیر دریافت کننده تشکیل شده است.

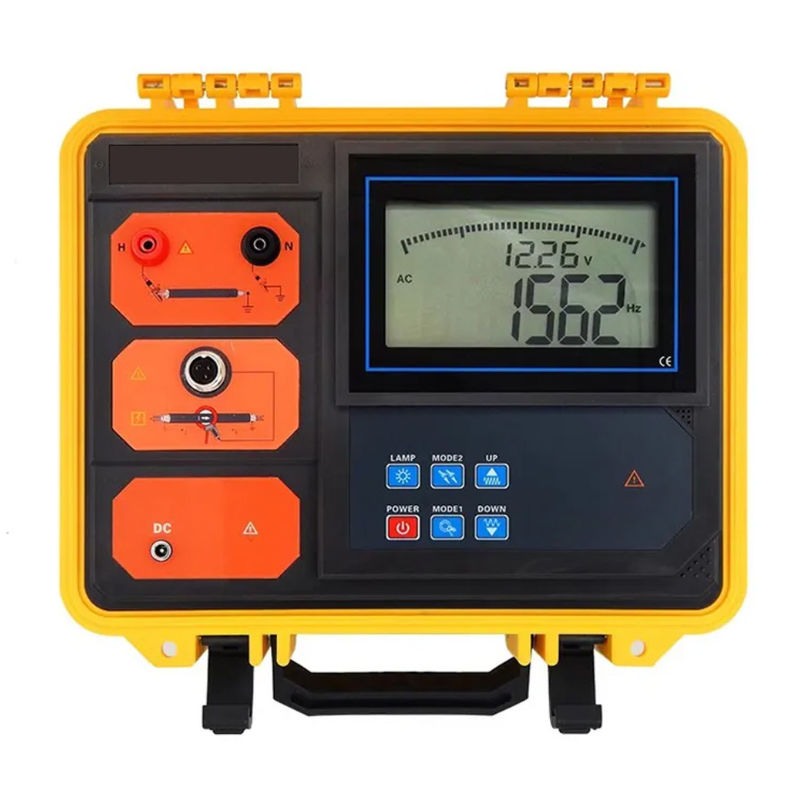

فرستنده:این سیگنال ها را در طول شناسایی کابل های فعال و کابل های خاموش، به کابل هدف منتقل می کند.و محافظت اتوماتیکاین فرستنده یک طراحی یک جعبه ابزار ویژه یکپارچه را اتخاذ می کند، از پلاستیک پلی پروپیلن به عنوان مواد اولیه استفاده می کند و پرکننده های کامپوزیتی جدید را برای قالب گذاری تزریقی یکبار اضافه می کند.سفتی، سختی، مقاومت در برابر فرسایش، مقاومت در برابر گرما و عملکرد عایق بندی. کابینت می تواند فشار حدود 200 کیلوگرم را تحمل کند، صفحه LCD بزرگ میزبان در زمان واقعی قدرت باتری باقی مانده را نشان می دهد،روشنایی پشت پرده سفید، و نشان دادن پویا از سیگنال انتشار، که در یک نگاه روشن است.
کلیمپ انتقال:هنگامی که کابل زنده شناسایی می شود، کلیمپ فرستنده سیگنال را از فرستنده به کابل هدف متصل می کند. اندازه فک Φ120mm است. کلیمپ فرستنده جهت دارد.سیگنال فرستنده از جهت نشان داده شده توسط تیر بر روی کلیمپ فرستنده جریان می یابد.
در طول شناسایی زنده:استفاده از کالیپر برای جفت گیری جریان پالس خروجی، چهار فرکانس: 625 هرتز، 1562 هرتز، 2500 هرتز، 10 کیلو هرتز، جفت گیری به کابل هدف (کابل هدف یک کابل زره ای سه هسته ای است) از طریق فرستنده،و پالس های کامپوزیت را به هسته کابل تزریق کنید سیگنال فعلی، جریان پالس یک میدان الکترومغناطیسی را در اطراف کابل هدف برای گیرنده و کلیمپ جریان انعطاف پذیر برای تشخیص و شناسایی ایجاد می کند؛ زیرا جریان پالس جهت دار است،تشخیص نیز جهت دار است..
در صورت شناسایی شکست برق:جریان پالس خروجی که به طور مستقیم متصل است برای تزریق سیگنال فعلی رمزگذاری پالس در هسته کابل استفاده می شود.این جریان ایجاد یک میدان الکترومغناطیسی در اطراف کابل هدف برای گیرنده و فشار انعطاف پذیر در حال حاضر برای تشخیص، رمزگشایی و شناسایی؛ چون جریان جهت دارد، بنابراین تشخیص نیز جهت دار است.
گیرنده:اين يه دستگاه دستي است، صفحه نمایش LCD رنگي 3.5 اينچي، با ميکرو پروسيسر سريع ساخته شده، با الگوریتم هاي دقيق، براي شناسايي و رمزگشایی سيگنال برق پيمان رسان،و دارای یک تابع کالیبراسیون قدرت سیگنال برای نمایش قدرت سیگنال و نتایج تشخیص است. ظریف و بصری؛ نمایش پویا از میله های مقیاس رنگی، واضح در یک نگاه، علامت چک شناسایی کابل موفق، علامت چک کابل غیر هدف،می تواند به سرعت و به طور خودکار کابل هدف را شناسایی کنددر عین حال، محدوده ولتاژ قابل آزمایش AC 0.00V ~ 600V (50Hz / 60Hz) ، محدوده جریان AC قابل اندازه گیری AC 0.00A ~ 5000A (50Hz / 60Hz) ، و فرکانس جریان قابل اندازه گیری 45Hz ~ 70Hz است.
کلیمپ جریان انعطاف پذیر:این یک کویل راکول با قابلیت ردیابی بسیار عالی است، می تواند به سرعت جریان رمز پالس تولید شده توسط فرستنده را شناسایی کند،و برای کابل های ضخیم یا هادی های شکل نامنظم مناسب استقطر داخلی فک حدود 200 میلی متر است و می تواند کابل های زیر Φ200 میلی متر را بدون قطع مدار آزمایش شده، اندازه گیری بدون تماس، ایمن و سریع، قفل کند.
توجه ویژه:این ابزار شناسایی کابل هم دارای عملکرد شناسایی کابل زنده و هم عملکرد شناسایی کابل شکست برق است.اتصال به کابل زنده کاملا ممنوعه. شناسایی کابل زنده فقط برای کابل های زره دار سه هسته ای قابل استفاده است. هنگام شناسایی، کلیمپ فرستنده و کلیمپ گیرنده نمی توانند مخلوط شوند،و جهت سیگنال ورودی باید ثابت باشد..
II. مشخصات فنی
| تاثیر |
خط پایه |
کار کردن |
ملاحظات |
| دمای محیط |
23°C±1°C |
-10°C-40°C |
/ |
| رطوبت محیط زیست |
۴۰% ۶۰% |
<80٪ |
/ |
| ولتاژ اندازه گیری شده و فرکانس جریان |
50 هرتز±1 هرتز |
۴۵ هرتز تا ۷۰ هرتز |
هنگام آزمایش ولتاژ و جریان |
| ولتاژ کاری گیرنده |
7.4V±0.5V |
7.4V±1V |
/ |
| ولتاژ کار فرستنده |
11.1V±0.5V |
11.1V±1.5V |
/ |
| میدان الکتریکی خارجی، میدان مغناطیسی |
باید از آن اجتناب کرد |
| موقعیت کابل مورد آزمایش |
کابل تحت آزمایش در مرکز هندسی تقریبی از کلیمپ جریان انعطاف پذیر است |
| عملکرد |
انتقال یک سیگنال جریان فرکانس پالس ترکیبی، نمایش ولتاژ باتری باقی مانده و به طور پویا وضعیت انتقال را نشان می دهد |
| Pعرضه |
11.1V باتری لیتیوم قابل شارژ بزرگ، کاملا شارژ شده و به طور مداوم برای حدود 8 ساعت کار می کند |
| اوهروش خروجی |
اتصال کالیپر در هنگام تشخیص روشن شدن؛ خروجی مستقیم در هنگام تشخیص خاموش شدن |
| فرکانس انتقال |
625 هرتز، 1562 هرتز، 2500 هرتز، 10KHz (هنگامی که شناسایی الکتریکی) ، فشار دادن کلید های تیر بالا و پایین برای تنظیم فرکانس انتقال |
| ولتاژ پالس |
500 ولت (وقتی شکست برق تشخیص داده شود) |
| جریان پالس |
حداکثر 5A (با توجه به اندازه مقاومت حلقه) |
| فرکانس نبض |
1 بار/ ثانیه |
| عرض پالس |
2ms |
| قطر داخلی کلیمپ پرتاب |
φ120mm |
| طول خط آزمایش |
3 متر، با کلیپ تمساح، هرکدام 1 قرمز و سیاه |
| اندازه کلیمپ پرتاب |
طول، عرض و ضخامت 300mm × 175mm × 50mm |
| قطر داخلی کلیمپ پرتاب |
φ120mm |
| طول سیم کلیمپ راه اندازی |
2 متر |
| اندازه فلک زمین |
طول، عرض و ضخامت 225mm × 100mm × 10mm |
| اندازه فرستنده |
۳۲۰ میلی متر × ۲۷۵ میلی متر × ۱۴۵ میلی متر |
| اندازه کلیمپ پرتاب |
طول، عرض و ضخامت 300mm × 175mm × 50mm |
| حالت نمایش |
صفحه LCD بزرگ ولتاژ باتری باقی مانده را در زمان واقعی نشان می دهد، با نور پس زمینه |
| اندازه LCD |
طول و عرض 128mm×75mm؛ منطقه نمایش 124mm×67mm |
| اندازه بسته بندی |
طول، عرض و ارتفاع 400mm × 245mm × 335mm |
| دمای کار |
-10°C-40°C |
| شرایط نگهداری |
-20°C~50°C،≤95٪RH، بدون تهویه |
| کنترل نور پس زمینه |
بله، روشنایی سفید |
| دمای کار |
-10°C-40°C |
| شرایط نگهداری |
-20°C~50°C،≤95٪RH، بدون تهویه |
| کیفیت ابزار |
فرستنده 2.5 کیلوگرم؛ کلیمپ فرستنده 1.08 کیلوگرم؛ جرم کل 4.4 کیلوگرم (شامل گیرنده) |
| بقدرت عروق |
هنگامی که ولتاژ باتری کمتر از 9.65V است، آیکون ولتاژ باتری پایین برای یادآوری شارژ باتری نمایش داده می شود. هنگامی که ولتاژ باتری کمتر از 9.5V است،دستگاه به طور خودکار خاموش می شود. |
| Cهارگر |
12شارژر 6 ولت DC |
| پورت شارژ |
پورت شارژ گرد، لوگو DC |
| فشرده کننده |
فرستنده یک طراحی جعبه ابزار ویژه یکپارچه را اتخاذ می کند و جعبه می تواند فشار حدود 200kg را تحمل کند |
| ولتاژ مقاومت |
AC 3700V/rms (قبل از بالا و پایین جعبه ابزار) |
|
خواص الکترومغناطیسی
|
IEC61326 ((EMC) |
| IEC61010-1 ((CAT III 300V،CAT IV 150V، سطح آلودگی 2) |
| عملکرد |
شناسایی کابل زنده، شناسایی کابل شکست برق؛ اندازه گیری ولتاژ AC، جریان، فرکانس |
| منبع برق |
7.4V باتری لیتیوم قابل شارژ بزرگ ظرفیت، رابط شارژ USB، به طور کامل شارژ و کار مداوم برای حدود 6 ساعت |
| جریان نامی |
حدود 300mA حداکثر |
| حالت نمایش |
3نمایشگر صفحه نمایش LCD رنگ واقعی 5 اینچ، نشان دهنده آیکون رنگ |
| کالیبراسیون سیگنال |
بله، سیگنال ارسال شده را کالیبراسیون کنید. درصد فعلی بین سیگنال دریافت شده و سیگنال ارسال شده بین 75 تا 135 درصد از ارزش کالیبراسیون است.که یکی از شرایط موفقیت آمیز شناسایی است. |
| پس از کالیبراسیون، فرکانس آزمایش و بزرگنمایی را نمی توان تغییر داد، در غیر این صورت باید دوباره کالیبراسیون شود. کابل های مختلف باید هنگام آزمایش کابل های مختلف دوباره کالیبراسیون شوند. |
| تشخیص جهت |
بله، کلیمپ فرستنده، کلیمپ گیرنده و سیگنال بارگیری باید در یک جهت باشند که یکی از شرایط موفقیت آمیز شناسایی است. |
| شناسايي کابل موفق شد |
نشانگر علامت علامت گذاری سبز نشان می دهد (√) |
| کابل غیر هدف |
نشانگر علامت قرمز نارنجی نشان می دهد (×) |
| اندازه گیرنده |
طول، عرض و ضخامت 207mm × 101mm × 45mm |
| کلیمپ جریانی انعطاف پذیر |
طول حدود 630mm است، قطر سیم 6mm یا 12.5mm است |
| قطر داخلی کویل |
φ200mm (قطر بزرگتر می تواند با توجه به نیازهای سفارشی شود) |
| طول سرب |
طول کشش جریان انعطاف پذیر: 2m |
| خط آزمون ولتاژ |
طول 1 متر (هر یک برای قرمز و سیاه) |
| دامنه آزمایش |
تشخیص شکست برق: کویل می تواند سیگنال های پالس را با مقاومت حلقه 0Ω?? 10kΩ تشخیص دهد؛ هنگامی که مقاومت حلقه تشخیص 10kΩ باشد،باتری فرستنده باید بالاتر از 11V باشد (به طور کلی می تواند به طول کابل 0-10 کیلومتر برسد)، عمدتا با مقاومت زمین و سیم مقاومت کابل) |
| شناسایی زنده: کویل می تواند سیگنال های پالس را با مقاومت حلقه 0Ω?? 200Ω تشخیص دهد؛ هنگامی که مقاومت حلقه تشخیص 200Ω باشد،باتری فرستنده باید بالاتر از 11V تضمین شود (به طور کلی می تواند به طول کابل 0-5 کیلومتر برسد)، عمدتا با مقاومت زمین و سیم مقاومت کابل) |
| محدوده اندازه گیری |
ولتاژ متناوب: 0.00 ولت 600 ولت ((50 هرتز/60 هرتز) |
| جریان متناوب:: 0.00A 5000A ((50Hz/60Hz) |
| فرکانس فعلی: 45Hz ~ 70Hz |
| دقت |
ولتاژ متناوب: ± 2٪ ± 3dgt |
| جریان متناوب: ±2%±3dgt |
| فرکانس جریان: ±2%±3dgt |
| سیگنال شناسایی |
دامنه سیگنال رنگی و نمایش دیجیتال |
| میزان تشخیص |
حدود 1 بار در ثانیه |
| اصلاح سود |
در رابط تست، کلید های تیر چپ و راست را فشار دهید تا بزرگنمایی سیگنال را تنظیم کنید، نوار دامنه سیگنال در 10 ~ 100 است، بهترین |
| کنترل نور پس زمینه |
در رابط انتخاب عملکرد بوت، کلید های تیر بالا و پایین را برای تنظیم روشنایی روشنایی LCD فشار دهید |
| خاموش شدن اتوماتیک |
حدود 30 دقیقه پس از برق در، شمارنده به طور خودکار خاموش می شود برای کاهش مصرف باتری |
| ولتاژ باتری |
هنگامی که ولتاژ باتری کمتر از 6.5V است، آیکون ولتاژ باتری پایین نمایش داده می شود، به یادآوری به شارژ باتری |
| شارژر |
شارژر 9 ولت DC |
| پورت شارژ |
پورت شارژ USB |
| دمای کار و رطوبت |
-10°C-40°C؛ کمتر از 80٪Rh |
| دمای ذخیره و رطوبت |
-10°C~50°C،≤95٪RH، بدون تهویه |
| وزن گیرنده |
کلیمپ فعلی 172g؛ گیرنده 370g (با باتری) |
| ولتاژ مقاومت |
AC2000V/rms (قبل از انتهای جلو و عقب محفظه) |
| برای مقررات ایمنی مناسب است |
IEC61010-1 CAT III 600V، IEC61010-031، IEC61326، درجه آلودگی 2 |
