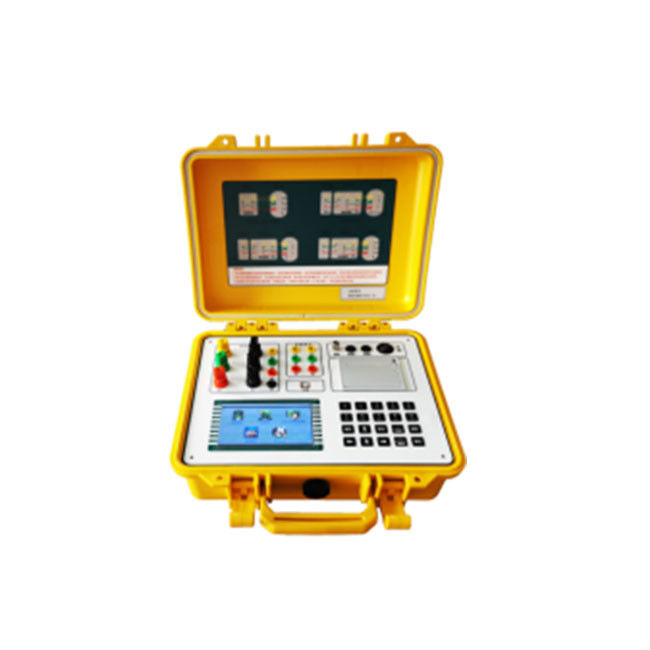

لمس ال سی دی دیجیتال بار و بدون بار از دست دادن تست ترانسفورماتور ظرفیت تست کننده

آزمایش کننده ظرفیت ترانسفورم XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parameters. این محصول استفاده از صفحه گسترده رنگ LCD ، نمایش انگلیسی، ساده و سریع عمل منوی، رابط انسان-ماشین بسیار دوستانه است.وجود دارد یک باتری شارژ مجدد ساخته شده در داخل ابزار و آن را می تواند بدون منبع انرژی خارجی کار می کندیک باتری کاملا شارژ شده می تواند به طور مداوم بیش از 100 مجموعه از ترانسفورماتور اندازه گیری شود.ابزار می تواند قدرت آزمون AC موج سینوس 50Hz سه فاز دقیق را بدون قدرت آزمایش سه فاز خارجی فراهم کند.، تنظیم کننده ولتاژ، تنظیم کننده جریان و سایر تجهیزات کمکی در اندازه گیری ظرفیت و از دست دادن بار ترانسفورم، بنابراین به طور قابل توجهی بهبود بهره وری از کار شما.این یک ابزار اندازه گیری چند منظوره است که معادل دو متر معمولی است: مانند سنجنده ظرفیت ترانسفورماتور فعال و سنجنده پارامتر ترانسفورماتور.می تواند برای ظرفیت ترانسفورماتور تست استفاده شود، نوع، جریان بدون بار، بدون ضرر بار، ضرر بار، ولتاژ مقاومت و غیره.این محصول دارای مزایای بسیاری مانند ابعاد کوچک، نور، دقت بالا، ثبات خوب، عملیات ساده و غیره است.شما می توانید از دست دادن ترانسفورماتور و ظرفیت را با سیم کشی ساده و آزمایش آسان در تنها یک این نوع ابزار اندازه گیری کنید تا کارایی کار را به طور قابل توجهی بهبود بخشد.

عملکرد

• ما می توانیم انواع ترانسفورماتور توزیع را اندازه گیری کنیم، ظرفیت ترانسفورماتور قدرت به جای قدرت اضافی اضافی. این راحت تر و کارآمدتر است.
• در ترکیب با منبع برق خارجی، ولتاژ، تجهیزات تنظیم کننده جریان و غیره، می تواند پارامتر های مختلف ترانسفورم را اندازه گیری کند مانند جریان بدون بار، از دست دادن بدون بار، ولتاژ مقاومت،از دست دادن بار و غیره.
• آزمایش ویژگی ترانسفورم، محدوده آزمایش گسترده است،تعداد انعطاف پذیر.فقط از طریق اتصال ساده به ترانسفورم جریان و ترانسفورم ولتاژ،دامنه آزمایش می تواند به ترانسفورماتور قدرت درجه بالا گسترش یابد.
• .برگه هاي کابل رو کوتاه ميکنه، طراحي انسان سازي شده، با قفل، آسان به واحدهاي تحويل متصل ميشه
• تمام نتایج به طور خودکار انجام می شود اصلاح مربوطه. شما فقط نیاز به ورودی پارامترهای مربوطه (مانند دمای, ضریب تنظیم بار و غیره) ،سپس ابزار می تواند به طور خودکار کالیبراسیون مانند تغییر شکل موج اصلاح، اصلاح دمای، اصلاح ولتاژ غیر نامی، اصلاح جریان نامی، به طوری که دقیق بسیار بالاتر است
• حداکثر ولتاژ تا 750 ولت و حداکثر جریان تا 100A محدوده با مدار حفاظت در آن است،وقتی که شما انجام تست ویژگی ترانسفورماتور.نگران دقت و آسیب ابزار به دلیل تغییر صحیح نباشید.
• دامنه ولتاژ و جریان می تواند بسیار انعطاف پذیر و آسان برای گسترش با اتصال CT خارجی و یا VT
• دارای صفحه نمایش بزرگ، صفحه نمایش ال سی دی درخشان، منوی انگلیسی و راهنمایی های عملیاتی، رابط کاربر پسند انسان و ماشین و تحمل حرارت وسیع، صفحه نمایش ال سی دی روشنایی تنظیم پذیر،که می تواند به دماهای مختلف سازگار شود.
• چاپگر حساس به گرما در داخل دستگاه قرار دارد، می تواند به راحتی در محل چاپ کند.
• تعریف و شرایط آزمایش ترانسفورماتور

آزمون ظرفیت و ویژگی ترانسفورماتور یک آزمون حرفه ای است. در آزمایش ترانسفورماتور مطالب و موارد زیادی وجود دارد.لازم است از اصطلاحات یکسانی برای توصیف و تعریف این ویژگی ها و فرآیند مورد آزمایش استفاده شود.

1.ضربه بزنید

در ترانسفورماتور با پیچ و تاب، هر نل در این پیچ و تاب برای تعداد دورهای ثابت پیچ و تاب در این نل است،که همچنین به معنای نسبت ثابت تعداد چرخش از پیچ بین این پیچ شیر با دیگر پیچ ثابت است

2.اصلیضربه زدن

نطفه با پارامترهای تبدیل شده مطابقت دارد.

توجه: داده های از دست دادن بار / بدون بار و جریان بدون بار داده های ترانسفورماتور در زیر نل اصلی است (به جز نل های دیگر تعیین شده)

3.در حال بارگذاری، ضربه بزنیدتغییر

این دستگاهی است که برای تغییر موقعیت پیچ و تاب نل ترانسفورماتور تحت کار با تحریک یا بار استفاده می شود.

4.هيچ هیجانيضربه بزنیدتغییر

دستگاهی است که برای تغییر موقعیت پیچ و تاب نل ترانسفورماتور در حالت بدون بار یا بدون تحریک استفاده می شود.

5.بدون بار از دست دادن (معروف به عنوان: از دست دادن آهن، آهنهستهخسارت)

هنگامی که ولتاژ نامی (ولتاژ گیرنده) تحت فرکانس نامی به پای یک پیچ و خم اعمال می شود و مدار پیچ و خم های دیگر باز است، در این مورد ،قدرت فعال مصرف شده بدون ضرر بار است.

6.جریان بدون بار

هنگامی که ولتاژ نامی (ولتاژ گیرنده) در زیر فرکانس نامی به پای یک پیچ و مدار باز دیگر پیچ و پیچ اعمال می شود، ارزش متوسط ریشه جریان است.

توجه: برای ترانسفورماتور سه فاز، میانگین جریان سه پایانه فاز است.

توجه: به طور کلی درصد جریان نامی را برای نمایش استفاده کنید. برای ترانسفورماتور چند سرکه، این بر اساس سرکه با حداکثر ظرفیت نامی است.

7.از دست دادن بار (از دست دادن مدار کوتاه/از دست دادن مس)

در یک جفت پیچ، زمانی که جریان نامی از طریق پای خط جریان می یابد و در این مورد با فرکانس نامی و دمای مرجع، اتصال کوتاه با پیچ دیگر را ایجاد می کند،قدرت فعال مصرف شده به نام از دست دادن بار، در همان زمان ، اگر پیچ و تاب دیگری وجود داشته باشد ، لطفاً مدار را باز کنید

توجه: برای ترانسفورماتور دو لوله، فقط یک جفت لوله و یک مقدار از دست دادن بار وجود دارد.

برای ترانسفورماتور چند پیچ، چندین جفت و مقادیر از دست دادن بار وجود دارد،از دست دادن بار کل باید با از دست دادن بار ترکیب پیچ تعیین شده مطابقت داشته باشد.

توجه: هنگامی که ظرفیت های نامی برای دو پیچ در یک ترکیب پیچ (یا نمونه کارها) متفاوت باشد،از دست دادن بار باید بر اساس ارزش جریان نامی پیچ ها با حداقل ظرفیت نامی باشد.، و باید ظرفیت مرجع را تعیین کند.

• کل خسارت
• مجموع خسارت بدون بار و خسارت بار
• مدار کوتاه مقاومت

به طور کلی، مقاومت مدار کوتاه ارزش مقاومت یک جفت پیچ و تاب است در زیر فرکانس نامی و دمای مرجع،مقاومت سری معادل در یک پیچ از یک جفت پیچ بین انتهای این پیچ:

Z=R+jX(Ω). برای پیدا کردن مقدار، ترمینال پیچ دیگر نیاز به شارژ دارد. اگر پیچ های دیگر وجود داشته باشد، آنها نیاز به باز کردن مدار دارند.

توجه: برای ترانسفورماتور با پیچ و تاب های ضربه، مقاومت مدار کوتاه نیاز به نل تعیین شده است، اگر دستورالعمل خاصی وجود نداشته باشد، به معنی نل اصلی است. برای ترانسفورماتور سه فاز،به معنای ارزش مقاومت یک فاز تنها است اگر مدار در اتصال ستاره معادل باشد..

توجه: این می تواند با استفاده از مقدار نسبی غیر جهت دار نشان داده شود که به این معنی است که مقدار کسری Z از ارزش مقاومت مرجع Zref در همان پیچ یک جفت پیچ، به شرح زیر است.

این فرمول برای ترانسفورماتور سه فاز و تک فاز مناسب است.
U ∆ ولتاژ Z و Zref در پیچ و تاب ((ولتاژ نامی یا ولتاژ استفاده شده)
Sr ◄ ارزش پایه ظرفیت نامی

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit testاین ولتاژ همچنین ولتاژ شارژ این جفت پیچ ها نامیده می شود. این ولتاژ به طور کلی به صورت درصد بیان می شود.

پارامترهای فنی
محدوده خروجی باتری داخلی
ولتاژ:0 ¥ 10 ولت
جریان:0 ≈ 10A
محدوده ورودی آزمون مشخصهمنبع برق

ولتاژ: 0 ¥ 750 ولت

جریان: 0 ≈ 100A

دقت تست

ولتاژ، جریان: ± 0.2%
قدرت: ±0.5٪ ((CosΦ>0.1) ، ±1.0٪ ((0.02

دمای کار: -20°C+60°C

الزامات شارژر
منبع برق AC160V265V
خروجی آداپتور 12.6V 1000mA

عایق بندی
(1) مقاومت عایق بین ظرفیت ، ولتاژ ، جریان به محفظه ≥100MΩ
(2) تحمل فرکانس قدرت 2kV (قیمت موثر) بین
قدرت ورودی و محفظه ماشین، زمان آزمایش 1 دقیقه است.

حجم: 32cm × 25cm × 12cm
وزن: 2.5 کیلوگرم

نمودار پنل عملیات
پانل عملکرد مانند شکل 1 است: از جمله چاپگر ، LCD ، صفحه کلید ، سوراخ سیم کشی از آزمون ظرفیت ، پست اتصال از تست ویژگی و رابط ارتباطی.

منوی اصلی
پس از باز کردن سوئیچ قدرت، وارد اتوماتیک به رابط منوی اصلی (به شکل 2) منوی اصلی شامل: "Transf. قدرت "، "بدون - از دست دادن بار"، "از دست دادن بار"، "دانشگاه داده"،"تعداد سیستم" پنج موردشما می توانید از کلید "↑"، "↓" برای انتخاب تابع مورد نیاز استفاده کنید و برای وارد کردن روی "OK" کلیک کنید.

در عین حال، ابزار بر اساس تراشه ساعت داخلی سیستم، می تواند زمان فعلی را به دقت نشان دهد.
