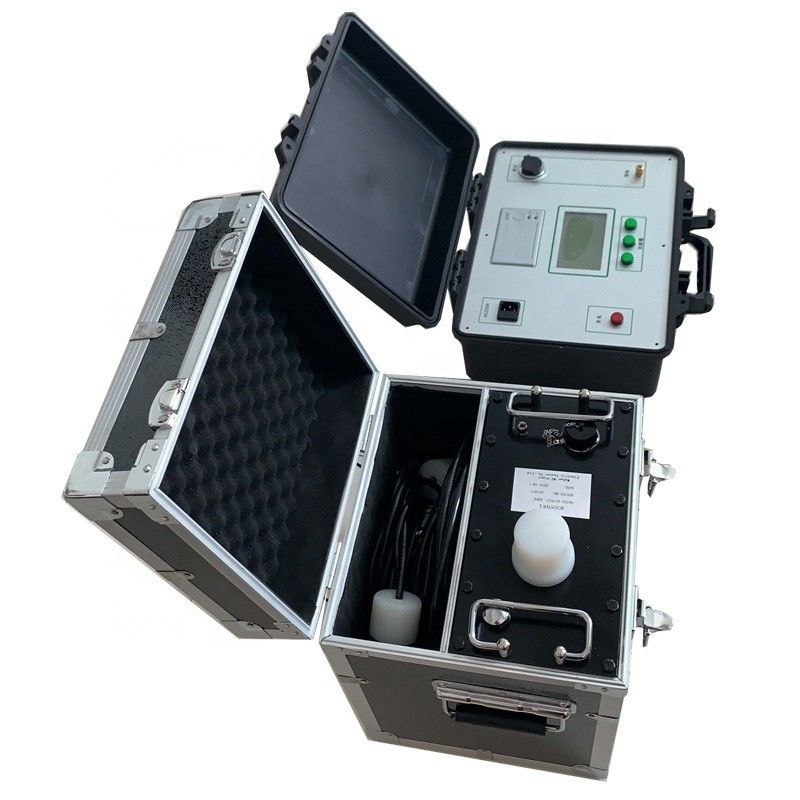

تست کننده مقاومت VLF برای محافظت از عملکرد کابل در برابر جریان بیش از حد

اصول آزمایش ولتاژ عایق با فرکانس بسیار پایین

آزمایش ولتاژ مقاومت عایق فرکانس بسیار پایین در واقع یک جایگزین برای آزمایش ولتاژ مقاومت فرکانس صنعتی است.کابل ها و سایر محصولات آزمایش برای فرکانس صنعتی در برابر آزمون ولتاژ مقاومت می کنند، زیرا لایه عایق خود را ارائه می دهد یک ظرفیت الکتریکی بزرگ، بنابراین نیاز به یک ترانسفورماتور آزمون ظرفیت بزرگ و یا ترانسفورماتور رزونانس.و استفاده از آن بسیار ناراحت کننده استبرای حل این تناقض، بخش برق فرکانس آزمایش را کاهش داده است، بنابراین ظرفیت منبع برق آزمایش را کاهش می دهد.از شواهد نظری و عملی سال های بسیاری در داخل و خارج از کشور، با 0.1Hz فرکانس بسیار پایین مقاومت تست ولتاژ به جای فرکانس مقاومت تست ولتاژ، نه تنها می تواند معادل همان، و حجم تجهیزات به شدت کاهش می یابد،وزنش خيلي کم شده، از نظر تئوری ظرفیت حدود یک پنجم از فرکانس، و عملیات ساده، در مقایسه با تست فرکانس برتری بیشتر است.به همین دلیل است که این روش معمولا در کشورهای توسعه یافته استفاده می شود..
این محصول ترکیبی از تکنولوژی پیشرفته تبدیل فرکانس دیجیتال مدرن است و کنترل میکرو کامپیوتری را به کار می گیرد که تقویت، فشار، اندازه گیری و محافظت را کاملا خودکار می کند.چون کاملاً الکترونيکه، اندازه کوچک و وزن سبک است. صفحه نمایش LCD بزرگ روشن و بدیهی است و می تواند شکل موج خروجی و گزارش های آزمایش چاپ را نشان دهد.
این محصول دارای ویژگی های زیر است:
1، ولتاژ نامی کمتر از یا برابر با 50kV فرکانس بسیار پایین با استفاده از یک ساختار واحد (یک تقویت کننده) ؛ بیش از 50kV فرکانس بسیار پایین با استفاده از یک ساختار سری (دو تقویت کننده در سری) ،به طوری که وزن کلی به شدت کاهش می یابد، ظرفیت حمل افزایش می یابد و دو تقویت کننده می توانند به طور جداگانه برای ولتاژ پایین و فرکانس بسیار پایین استفاده شوند.
2داده های جریان، ولتاژ و شکل موج به طور مستقیم از نمونه گیری سمت ولتاژ بالا به دست می آیند، بنابراین داده ها دقیق هستند.
3"با عملکرد محافظت از ولتاژ بالا، هنگامی که خروجی از مقدار محدودی ولتاژ تنظیم شده فراتر رود، ابزار متوقف می شود و محافظت می کند، زمان عمل کمتر از 20ms است.
4"با عملکرد حفاظت از جریان بیش از حد: طراحی شده برای حفاظت دوگانه از ولتاژ بالا و پایین، سمت ولتاژ بالا می تواند با دقت با توجه به مقدار تنظیم شده متوقف شود؛جهت ولتاژ پایین متوقف می شود وقتی که جریان از جریان اسمی فراتر رود.، زمان عمل کمتر از 20ms است.
5مقاومت محافظت از خروجی ولتاژ بالا در بدن تقویت کننده طراحی شده است، بنابراین نیازی به اتصال مقاومت محافظت دیگری در خارج وجود ندارد.
6به دلیل استفاده از مدار کنترل بازخورد منفی حلقه بسته ولتاژ بالا و پایین، خروجی هیچ اثر افزایش ظرفیت ندارد.
