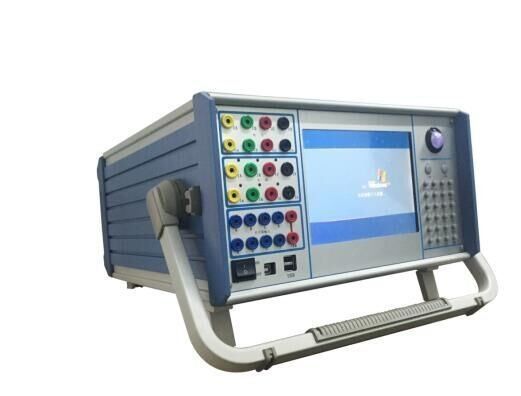

XHJB666 مجموعه کامل ماژول ها را گرد هم می آورد: تست های AC و DC، توالی های حالت، برهم نهی هارمونیک، فرکانس بالا-پایین، جهت توان و امپدانس، همگام سازی، تست های گروه کامل، فاصله و توالی صفر، مشخصه امپدانس، حفاظت دیفرانسیل، هارمونیک دیفرانسیل، حفاظت خط 6-35 کیلو ولت و بررسی خطا. بنابراین یک دستگاه انواع طرح هایی را که یک شرکت خدماتی برای تست آن درخواست می شود را پوشش می دهد.
شش کانال ولتاژ و شش کانال جریان توسط یک تقویت کننده خطی تحت کنترل DSP تولید می شوند و هر ماژول گزارشی را می نویسد که قابل ویرایش و چاپ است، که همان چیزی است که یک فایل تست شخص ثالث نیاز دارد.
این پیکربندی برای سازمان هایی مشخص شده است که پانل های حفاظتی دیگران را تست می کنند و گزارش را صادر می کنند.
| پیکربندی کانال | استاندارد |
|---|---|
| کانال های جریان | 6، شش فاز استاندارد |
| کانال های ولتاژ | 6، شش فاز استاندارد |
| محدوده خروجی جریان AC | 30 آمپر در هر فاز، یا 180 آمپر با شش فاز در حالت موازی |
| محدوده خروجی جریان DC | 10 آمپر DC در هر فاز |
| محدوده خروجی ولتاژ AC | 120 ولت AC در هر فاز |
| محدوده خروجی ولتاژ DC | 160 ولت DC در هر فاز |
| ورودی / خروجی های باینری | 8 ورودی سوئیچ، 4 جفت خروجی سوئیچ |
| اندازه گیری زمان | 0.1 میلی ثانیه – 9999 ثانیه، دقت بهتر از 0.1 میلی ثانیه |
| پارامتر | رتبه بندی |
|---|---|
| جریان AC، خروجی 6 فاز | 0 – 30 آمپر در هر فاز (rms)، دقت کلاس 0.2 |
| جریان AC، خروجی 3 فاز | 0 – 60 آمپر در هر فاز (rms) |
| جریان AC، 6 فاز موازی | 0 – 180 آمپر (rms) |
| جریان فاز مجاز پیوسته | 10 آمپر (rms) |
| حداکثر توان جریان فاز | 300 ولت آمپر |
| حداکثر توان 6 فاز موازی | 1000 ولت آمپر، حداکثر مدت زمان 10 ثانیه |
| جریان DC | 0 – ±10 آمپر در هر فاز، دقت کلاس 0.5، حداکثر ولتاژ بار 20 ولت |
| ولتاژ AC | فاز 0 – 120 ولت، خط 0 – 240 ولت، دقت کلاس 0.2 |
| توان ولتاژ AC | 80 ولت آمپر فاز / 100 ولت آمپر خط |
| ولتاژ DC | فاز 0 – ±160 ولت، خط 0 – ±320 ولت، دقت کلاس 0.5 |
| توان ولتاژ DC | 70 ولت آمپر فاز / 140 ولت آمپر خط |
| محدوده فرکانس پایه | 20 – 1000 هرتز |
| مرتبه هارمونیک | 1 – 20 |
| ورودی سوئیچ، کنتاکت خشک | 1 – 20 میلی آمپر، 24 ولت |
| ورودی سوئیچ، کنتاکت پتانسیل | 0: 0 – +6 ولت؛ 1: +11 ولت – +250 ولت |
| ظرفیت خروجی سوئیچ | DC 220 ولت / 0.2 آمپر؛ AC 220 ولت / 0.5 آمپر |
