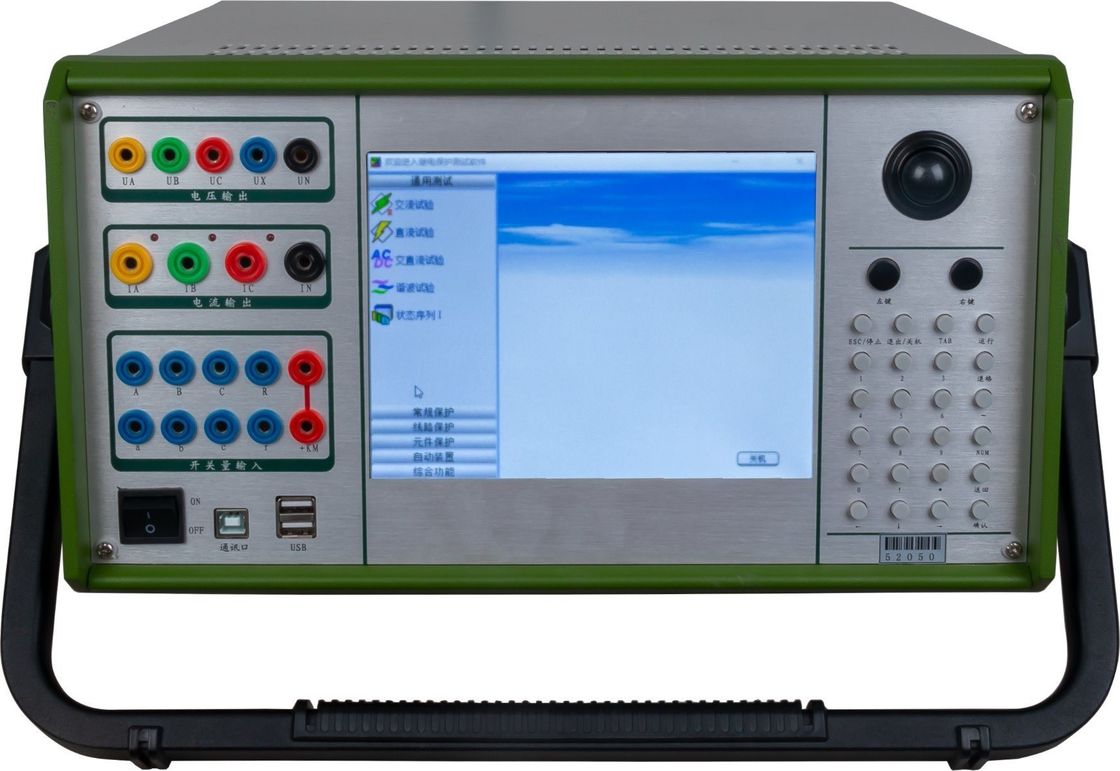

XHJB610 یک تستر حفاظت رله جامع است که برای تنظیم و تست رله های حفاظتی در سیستم های تامین ولتاژ بالا و پایین ساخته شده است. یک دستگاه انواع رله های رایج، بررسی مدارهای ثانویه، بررسی مشخصات ترانسفورماتور، تایید مقادیر عملکرد مکانیزم قطع کننده مدار و اندازه گیری زمان باز و بسته شدن کلید را پوشش می دهد.
خروجی های آن به طور مداوم قابل تنظیم هستند: ولتاژ DC تا 350 ولت، ولتاژ AC تا 380 ولت، جریان DC تا 10 آمپر و جریان AC تا 100 آمپر، با منبع تغذیه قابل انتخاب 24 / 48 / 110 / 220 ولت DC برای منابع تغذیه کنترل رله استاتیک. این دستگاه با دقت نشانگر بالا، عملکرد کامل، عملکرد پایدار، عملیات ساده و جابجایی آسان بین اتاق های کلیدزنی مشخص می شود.
این تستر در مواردی انتخاب می شود که رله های حفاظتی قبل از بازگشت یک فیدر یا ترانسفورماتور به سرویس، باید صحیح بودن آنها اثبات شود.
| خروجی | رتبه بندی |
|---|---|
| خروجی ولتاژ DC | 0 – 350 ولت / 4 آمپر، قابل تنظیم پیوسته؛ ظرفیت خروجی 1000 ولت آمپر |
| خروجی ولتاژ AC | 0 – 380 ولت / 1 آمپر، قابل تنظیم پیوسته؛ ظرفیت خروجی 400 ولت آمپر |
| خروجی جریان DC | 0 – 10 آمپر / 24 ولت، قابل تنظیم پیوسته؛ ظرفیت خروجی 240 ولت آمپر |
| خروجی جریان AC | 0 – 10 آمپر / 40 ولت و 0 – 100 آمپر / 14 ولت؛ ظرفیت نامی 1000 ولت آمپر |
| شبیه سازی افت ولتاژ AC | خروجی ≤ 260 ولت، افت ولتاژ 15 – 100%، برای تست زمان عملکرد رله های ولتاژ پایین |
| خروجی ولتاژ DC قابل انتخاب | 24 ولت، 48 ولت، 110 ولت، 220 ولت؛ 0.4 آمپر در هر تنظیم، برای منبع تغذیه کنترل رله استاتیک |
| پارامتر | مقدار |
|---|---|
| مدل | XHJB610 |
| منبع تغذیه ورودی | 220 ولت ± 10%، 50 هرتز ± 1 هرتز |
| دمای محیط | -20 °C تا +40 °C |
| رطوبت محیط | ≤ 85% |
| ابعاد | 550 × 410 × 340 میلی متر |
| وزن | 40 کیلوگرم |
| مدار | سطح حفاظت |
|---|---|
| خروجی های ولتاژ AC و DC | حفاظت اضافه بار 5 آمپر |
| خروجی ولتاژ ثابت DC | حفاظت اضافه بار 0.5 آمپر |
| منبع تغذیه کنترل | حفاظت اضافه بار 1 آمپر |
| کل دستگاه | حفاظت اضافه بار 6 آمپر / 10 آمپر |
کانال زمان بندی برای چهار الگوی کنتاکت که در مدارهای کنترل رله و کلید ظاهر می شوند، تنظیم شده است:
| الگوی کنتاکت | چه چیزی اندازه گیری می شود |
|---|---|
| کنتاکت نرمال باز با بسته شدن تاخیری | زمان فعال شدن پس از اعمال کمیت عملکرد اندازه گیری می شود |
| کنتاکت نرمال بسته با بسته شدن تاخیری | زمان قطع کنتاکت بسته شده بر اساس همان اصل اندازه گیری می شود |
| کنتاکت نرمال باز با باز شدن تاخیری | زمان رهاسازی با باز شدن تاخیری کنتاکت اندازه گیری می شود |
| کنتاکت نرمال بسته با باز شدن تاخیری | زمان رهاسازی کنتاکت بسته شده بر اساس همان اصل اندازه گیری می شود |
