تستر حفاظت فاز کالیبراتور رله XHJB666 نمایشگر LCD خروجی جریان

تستر حفاظت فاز کالیبراتور رله XHJB666 نمایشگر LCD خروجی جریان

جزئیات محصول:
محل منبع: شیان، شانسی، چین
نام تجاری: XZH TEST
گواهی: ISO,CE
شماره مدل: XHJB666
اطلاعات دقیق
محل منبع:
شیان، شانسی، چین
نام تجاری:
XZH TEST
گواهی:
ISO,CE
شماره مدل:
XHJB666
شماره شماره:
XHJB666
خروجی فعلی:
تک فاز3*60A سه فاز 180A
نمایشگر LCD:
با صفحه نمایش LCD
سفارشی:
سفارشی
بسته حمل و نقل:
جعبه چوبی پر شده با فوم
علامت تجاری:
تست XZH
منشاء:
چین
قابلیت ارائه:
2000pcs در سال
سفارشی سازی:
موجود
سرویس پس از فروش:
گواهینامه ضمانت نامه
ضمانت:
12 ماه
برجسته کردن:

High Light

برجسته کردن:

تست کننده حفاظت از رله صفحه نمایش LCD

,

کالیبراتور رله میکروکامپیوتری

,

تستر رله فاز با گارانتی

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
جزئیات بسته بندی:
جعبه چوبی
زمان تحویل:
5 تا 8 روز
شرایط پرداخت:
T/T
قابلیت ارائه:
2000 PCS در سال
توضیحات محصول
XHJB666 · مجموعه راه اندازی میدانی
کالیبراتور رله XHJB666 تستر حفاظت فاز نمایشگر LCD خروجی جریان
ماژول حفاظت خط 6-35 کیلو ولت
تست همگام سازی
منبع تغذیه DC میدانی داخلی

XHJB666 شامل یک ماژول تست جامع برای حفاظت خط میکروکامپیوتری 6-35 کیلو ولت است که پرکاربردترین ماژول هنگام راه اندازی فیدرهای توزیع می باشد. تست های همگام سازی، برهم نهی هارمونیک و فرکانس بالا/پایین در کنار آن ارائه می شوند و پنل پشتی دارای منبع تغذیه DC مستقل برای مدارهای حفاظتی است که باتری ایستگاه در دسترس نیست.

دستگاه از طریق USB از طریق لپ تاپ کنترل می شود و برای حمل ساخته شده است: محفظه ای فشرده، یک تقویت کننده خطی با فضای حرارتی و حفاظتی که خروجی را در صورت گرمای بیش از حد، سرریز، ولتاژ بیش از حد یا اتصال کوتاه مسدود می کند.

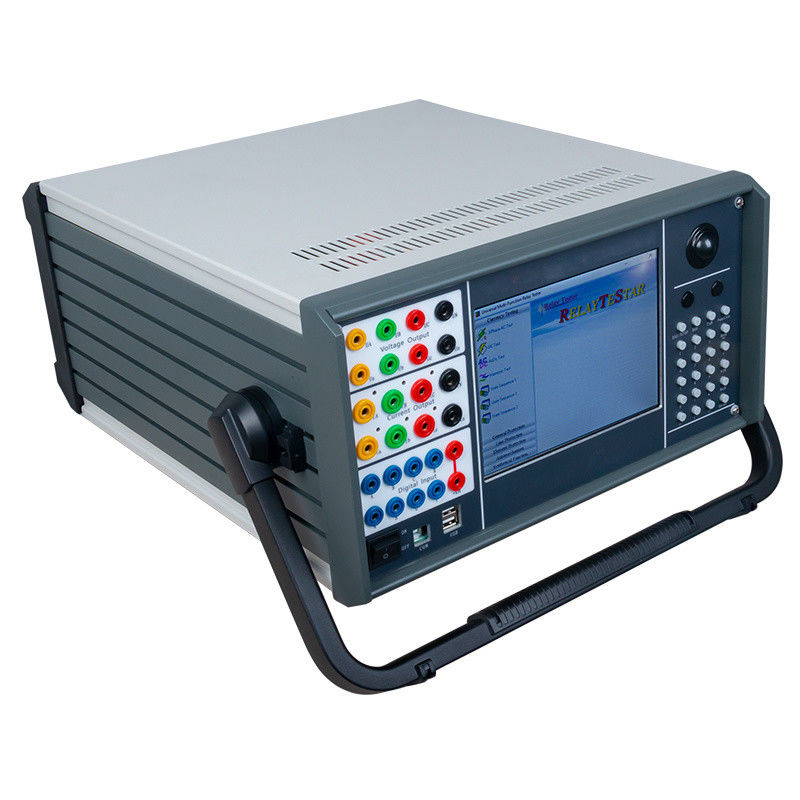

نمای محصول
Factory 6u6I 6 Phase Microcomputer Relay Protection Tester Relay Calibrator
Factory 6u6I 6 Phase Microcomputer Relay Protection Tester Relay Calibrator
این مجموعه برای چه کسانی است

این پیکربندی توسط تیم های راه اندازی حفاظت در سیستم های تولید پراکنده و توزیع صنعتی استفاده می شود.

تیم های راه اندازی ثانویه نیروگاه های بادی و خورشیدی که عملکردهای حفاظت فیدر و همگام سازی را قبل از برق رسانی بررسی می کنند.
بخش های برق کارخانه های صنعتی که پنل های ورودی و فیدر 6-35 کیلو ولت را در زمان خاموشی آزمایش می کنند.
مهندسان میدانی که در مکان هایی کار می کنند که باتری ایستگاه هنوز در دسترس نیست و به منبع DC محلی نیاز است.
خروجی DC داخلی یک منبع تغذیه تست برای مدارهای حفاظتی است که بین 80% تا 110% تنظیم 110 ولت یا 220 ولت قابل تنظیم است و دارای رتبه 1.5 آمپر می باشد.
ویژگی های کلیدی
ماژول تست جامع برای حفاظت خط میکروکامپیوتری 6-35 کیلو ولت، مطابق با پنل های موجود در فیدرهای توزیع.
ماژول تست همگام سازی برای عملکردهای بررسی همگام سازی و مقایسه فاز، با ورودی های باینری مربوطه برای سیگنال های ولتاژ و فرکانس.
برهم نهی هارمونیک با مرتبه هارمونیک 1-20 و محدوده بنیادی 20-1000 هرتز.
خروجی کمکی مستقل 110 ولت / 220 ولت DC، قابل تنظیم 80-110%، رتبه 1.5 آمپر، برای مدارهای حفاظتی بدون باتری ایستگاه.
شش کانال ولتاژ و شش کانال جریان با دقت AC کلاس 0.2 برای طرح های فیدر چند فازی.
ماژول بررسی خطا برای پخش مجدد یک اختلال ثبت شده پس از وقوع.
هشت ورودی باینری و چهار جفت خروجی، با اندازه گیری زمان از 0.1 میلی ثانیه تا 9999 ثانیه.
مشخصات فنی
پیکربندی کانالاستاندارد
کانال های جریان6، شش فاز استاندارد
کانال های ولتاژ6، شش فاز استاندارد
محدوده خروجی جریان AC30 آمپر در هر فاز، یا 180 آمپر با شش فاز به صورت موازی
محدوده خروجی جریان DC10 آمپر DC در هر فاز
محدوده خروجی ولتاژ AC120 ولت AC در هر فاز
محدوده خروجی ولتاژ DC160 ولت DC در هر فاز
ورودی ها / خروجی های باینری8 ورودی سوئیچ، 4 جفت خروجی سوئیچ
اندازه گیری زمان0.1 میلی ثانیه تا 9999 ثانیه، دقت بهتر از 0.1 میلی ثانیه
پارامتررتبه بندی
جریان AC، خروجی 6 فاز0 تا 30 آمپر در هر فاز (rms)، دقت کلاس 0.2
جریان AC، خروجی 3 فاز0 تا 60 آمپر در هر فاز (rms)
جریان AC، موازی 6 فاز0 تا 180 آمپر (rms)
جریان فاز مجاز پیوسته10 آمپر (rms)
حداکثر توان جریان فاز300 ولت آمپر
حداکثر توان موازی 6 فاز1000 ولت آمپر، حداکثر مدت زمان 10 ثانیه
جریان DC0 تا ±10 آمپر در هر فاز، دقت کلاس 0.5، حداکثر ولتاژ بار 20 ولت
ولتاژ ACفاز 0 تا 120 ولت، خط 0 تا 240 ولت، دقت کلاس 0.2
توان ولتاژ AC80 ولت آمپر فاز / 100 ولت آمپر خط
ولتاژ DCفاز 0 تا ±160 ولت، خط 0 تا ±320 ولت، دقت کلاس 0.5
توان ولتاژ DC70 ولت آمپر فاز / 140 ولت آمپر خط
محدوده فرکانس بنیادی20 تا 1000 هرتز
مرتبه هارمونیک1 تا 20
ورودی سوئیچ، کنتاکت خشک1 تا 20 میلی آمپر، 24 ولت
ورودی سوئیچ، کنتاکت پتانسیل0: 0 تا +6 ولت؛ 1: +11 ولت تا +250 ولت
ظرفیت خروجی سوئیچDC 220 ولت / 0.2 آمپر؛ AC 220 ولت / 0.5 آمپر
ماژول های نرم افزاری
تست AC و تست DC برای رله های جریان، ولتاژ و زمان.
سری حالت I و II، با حداکثر نه حالت تعریف شده در هر تست.
تست های برهم نهی هارمونیک و فرکانس بالا/پایین.
جهت توان و امپدانس، به علاوه تست همگام سازی.
تست کامل گروه I و II برای طرح های حفاظتی کامل.
حفاظت فاصله و توالی صفر، با مشخصه امپدانس.
حفاظت دیفرانسیل و تست های هارمونیک دیفرانسیل.
تست جامع حفاظت خط میکروکامپیوتری 6-35 کیلو ولت.
بررسی خطا برای پخش مجدد شرایط خطای ثبت شده.
قبل از بهره برداری
هنگام فعال بودن خروجی، برق را قطع نکنید؛ خطای خروجی حاصل می تواند حفاظت تحت تست را تریپ کند.
ورودی های باینری هم کنتاکت های خشک و هم کنتاکت های زنده تا 250 ولت DC را می پذیرند؛ با کنتاکت زنده، قطب مثبت را به ترمینال مشترک +KM وصل کنید.
دهانه های تهویه را مسدود یا بسته نکنید. دستگاه را عمودی قرار دهید یا پایه های پشتیبانی را باز کنید تا با زاویه کمی قرار گیرد.
هرگز برق AC یا DC خارجی را به سوکت های خروجی ولتاژ و جریان اعمال نکنید.
در سایت های با تداخل بالا یا ایمنی بالا، سیم برق سه هسته ای را به طور قابل اعتماد زمین کنید یا از ترمینال زمین روی محفظه استفاده کنید.
اگر داده های رابط یا مقادیر وارد شده اشتباه به نظر می رسند، پوشه para را در زیر دایرکتوری برنامه حذف کرده و مجدداً راه اندازی کنید؛ همه صفحه ها به مقادیر پیش فرض باز می گردند.
سوالات متداول
سوال 1.آیا تستر پنل های فیدر 10 کیلو ولت و 35 کیلو ولت را پوشش می دهد؟
بله. یک ماژول اختصاصی تست جامع حفاظت خط میکروکامپیوتری 6-35 کیلو ولت را پوشش می دهد که محدوده مورد استفاده در فیدرهای توزیع است.
سوال 2.آیا می تواند همگام سازی بررسی و مقایسه فاز را آزمایش کند؟
ماژول تست همگام سازی برای این منظور ارائه شده است، با ورودی های باینری برای سیگنال های ولتاژ و فرکانس بالا/پایین و خروجی بسته شدن.
سوال 3.اگر باتری ایستگاه هنوز در سرویس نباشد چه؟
پنل پشتی دارای خروجی DC مستقل در 110 ولت یا 220 ولت است که از 80% تا 110% قابل تنظیم است و دارای رتبه 1.5 آمپر می باشد که می تواند حفاظت را در طول راه اندازی تامین کند.
سوال 4.چگونه یک اختلال پس از یک تریپ بررسی می شود؟
ماژول بررسی خطا شرایط خطای ثبت شده را از طریق حفاظت پخش می کند تا بتوان توالی عملیاتی را با رکورد رویداد مقایسه کرد.
سوال 5.آیا حمل تستر در اطراف کارخانه عملی است؟
این دستگاه به عنوان یک محفظه فشرده با تقویت کننده خطی یکپارچه ساخته شده است و پس از اتصال کامپیوتر کنترل از طریق USB، هنگام روشن شدن شروع به کار می کند.
بررسی پیکربندی
سطوح ولتاژ فیدر و عملکردهای حفاظتی که شما راه اندازی می کنید را به ما بگویید، و ما مجموعه ماژول و آرایش منبع تغذیه DC برای کار در محل را تایید خواهیم کرد.
