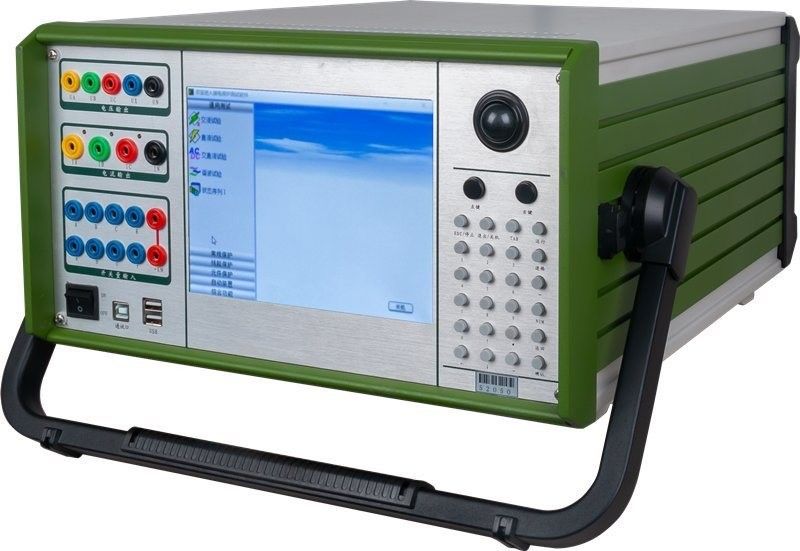

این پیکربندی XHJB634 در مواردی استفاده می شود که بخش برق نیروگاه خود حفاظت را نگهداری می کند به جای اینکه با پیمانکار تماس بگیرد. این دستگاه مجموعه کامل ماژول ها را حمل می کند - تست های AC و DC، سری حالت، برهم نهی هارمونیک، جهت توان و امپدانس، همگام سازی، تست های کامل گروهی، حفاظت خط 6-35 کیلوولت و بررسی خطا.
سری حالت I اجازه می دهد تا نه حالت در هر تست، که هر کدام به عنوان ولتاژ چهار فاز با جریان سه فاز یا خروجی دوازده فاز تعریف می شوند، که ساختاری است که برای انتقال سرویس ایستگاه و دنباله های بسته شدن مکرر استفاده می شود.
این پیکربندی برای بخش های نگهداری برق داخلی در نیروگاه ها و سایت های صنعتی بزرگ در نظر گرفته شده است.
| پیکربندی کانال | استاندارد |
|---|---|
| جریان AC، در هر فاز | 0 – 40 آمپر (rms)، دقت کلاس 0.2 |
| جریان AC، 3 فاز در حالت موازی | 0 – 120 آمپر (rms)، حداکثر 10 ثانیه |
| جریان فاز پیوسته مجاز | 10 آمپر (rms) |
| حداکثر توان جریان فاز | 450 ولت آمپر |
| حداکثر توان موازی 3 فاز | 900 ولت آمپر |
| جریان DC | 0 – ±10 آمپر در هر فاز؛ 0 – ±30 آمپر با 3 فاز در حالت موازی؛ دقت کلاس 0.5 |
| ولتاژ AC | 0 – 120 ولت فاز، 0 – 240 ولت خط؛ دقت کلاس 0.2 |
| توان ولتاژ AC | 80 ولت آمپر فاز / 100 ولت آمپر خط |
| ولتاژ DC | 0 – ±160 ولت فاز، 0 – ±320 ولت خط؛ دقت کلاس 0.5 |
| توان ولتاژ DC | 70 ولت آمپر فاز / 140 ولت آمپر خط |
| محدوده فرکانس اصلی | 20 – 1000 هرتز |
| مرتبه هارمونیک | 2 – 20 برای جریان، 1 – 20 برای ولتاژ |
| ورودی / خروجی دیجیتال | 10 ورودی، 8 خروجی رله |
| ظرفیت کنتاکت خروجی | DC 220 ولت / 0.2 آمپر؛ AC 220 ولت / 0.5 آمپر |
| اندازه گیری زمان | 0.1 میلی ثانیه – 9999 ثانیه، دقت بهتر از 0.1 میلی ثانیه |
| پارامتر | رتبه بندی |
|---|---|
| کامپیوتر کنترل | کامپیوتر کنترل صنعتی داخلی با سیستم عامل ویندوز |
| نمایشگر | LCD رنگی واقعی TFT 6.4 اینچی، رزولوشن پیش فرض 800 × 600 |
| دستگاه های ورودی داخلی | ترک بال ماوس و صفحه کلید بهینه شده پنل جلویی |
| رابط ها | پورت ارتباطی USB، پورت جانبی USB، پورت شبکه 10-100 مگابیت، پورت سریال |
| خروجی DC کمکی | 110 ولت یا 220 ولت قابل انتخاب، رتبه بندی 1.5 آمپر، محافظت شده توسط فیوز 2 آمپر / 250 ولت |
| منبع تغذیه عملیاتی | AC 220 ولت |
| ابعاد | 400 × 360 × 160 میلی متر |
| وزن | 15 کیلوگرم |
