تست کننده حفاظت از رله
>

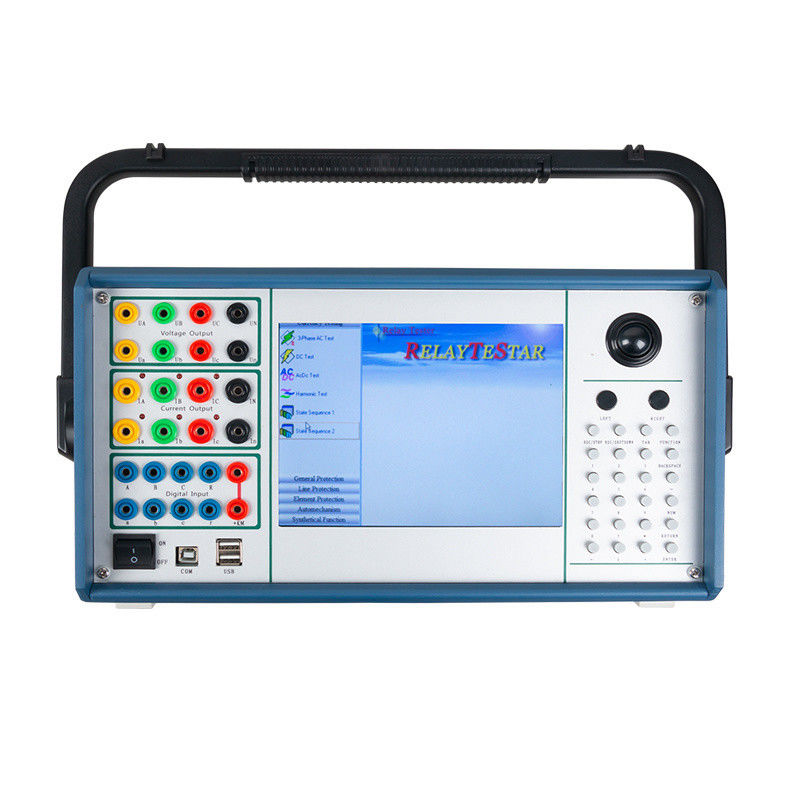

تستر حفاظت رله 6 فاز 0-30 آمپر نمایشگر LCD کیت تست رله تستر رله تزریق ثانویه

تستر حفاظت رله 6 فاز 0-30 آمپر نمایشگر LCD کیت تست رله تستر رله تزریق ثانویه

جزئیات محصول:
محل منبع: شیان، شانسی، چین
نام تجاری: XZH TEST
گواهی: ISO
شماره مدل: XHJB666
اطلاعات دقیق
محل منبع:
شیان، شانسی، چین
نام تجاری:
XZH TEST
گواهی:
ISO
شماره مدل:
XHJB666
مدل شماره:
XHJB666
خروجی فعلی:
0-30A
نمایشگر LCD:
با صفحه نمایش LCD
سفارشی:
سفارشی
بسته حمل و نقل:
جعبه چوبی پر شده با فوم
علامت تجاری:
تست XZH
مبدا:
چین
قابلیت ارائه:
2000 PCS / سال
سفارشی سازی:
موجود است
خدمات پس از فروش:
گواهینامه ضمانت نامه
گارانتی:
12 ماه
برجسته کردن:

High Light

برجسته کردن:

تست کننده حفاظت از رله 6 فاز

,

کیت آزمایش رله تزریق ثانویه

,

تست کننده حفاظت از رله های میکرو کامپیوتری

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
جزئیات بسته بندی:
جعبه چوبی
زمان تحویل:
5 تا 8 روز
شرایط پرداخت:
T/T
قابلیت ارائه:
2000 PCS در سال
توضیحات محصول

تستر حفاظت رله میکروکامپیوتری XHJB666یک مجموعه تست رله تزریق ثانویه ۶ فاز با ۶ کانال خروجی ولتاژ و ۶ کانال جریان، ۰ تا ۳۰ آمپر در هر فاز، دقت خروجی کلاس ۰.۲ و صفحه نمایش رنگی TFT ۸.۴ اینچی. تقویت کننده خطی مدولار و مرحله خروجی کنترل شده با DSP، ساخته شده برای تأیید رله حفاظتی، راه‌اندازی پنل و کالیبراسیون دوره‌ای در پست‌ها، نیروگاه‌ها و آزمایشگاه‌های تست رله.

کاربردهای معمول
  1. راه‌اندازی پستتست تزریق ثانویه رله‌های اضافه جریان، فاصله، دیفرانسیل، جهت‌دار و فرکانس قبل از برق‌دار شدن، با پخش خطا و اندازه‌گیری زمان تریپ.
  2. ساخت پنل حفاظتی و تست پذیرش کارخانهتأیید روتین سیم‌کشی پنل، مدارهای CT و VT و منطق تریپ یا اینترلاک با استفاده از ۱۰ ورودی باینری و ۸ خروجی باینری.
  3. نگهداری و اورهال نیروگاهکالیبراسیون دوره‌ای حفاظت ژنراتور، ترانسفورماتور، شینه و موتور در پنجره‌های خاموشی واحد.
  4. آزمایشگاه‌های تست رله و بازرسی شخص ثالثروتین‌های تست خودکار، نمایش نمودار برداری و چاپ گزارش تست روی صفحه برای سوابق کالیبراسیون قابل ردیابی.
ویژگی‌های کلیدی
  1. خروجی‌های ولتاژ ۶ فاز و جریان ۶ فاز، قابل پیکربندی به حالت متعارف ۴ ولتاژ ۳ جریان، حالت ۶ ولتاژ، حالت ۶ جریان و حالت خروجی ۱۲ کاناله - یک دستگاه هر دو خانواده رله متعارف و ۶ فاز را پوشش می‌دهد.
  2. تقویت کننده خطی مدولار جایگزین تقویت کننده سوئیچینگ برای اعوجاج خروجی کمتر و شکل موج پایدار تحت بار راکتیو.
  3. مرحله خروجی کنترل شده با DSP: پاسخ سریع، پهنای باند فرکانس انتقال کنترل شده و تبدیل D A با وضوح بالا.
  4. کامپیوتر کنترل صنعتی تعبیه شده با LCD رنگی TFT با وضوح بالا ۸.۴ اینچی - نمودارهای برداری، پخش خطا، ذخیره داده‌های تست در زمان واقعی و چاپ گزارش روی صفحه بدون نیاز به کامپیوتر خارجی.
  5. خروجی کمکی DC مستقل قابل تنظیم ۱۱۰ ولت و ۲۲۰ ولت برای برق‌دار کردن کویل‌های رله و مدارهای DC پنل در محل.
  6. ۱۰ ورودی باینری و ۸ خروجی باینری. ورودی‌ها کنتاکت‌های بدون پتانسیل یا کنتاکت‌های پتانسیل ۰ تا ۲۵۰ ولت را با تشخیص خودکار می‌پذیرند.
  7. ماژول‌های نرم‌افزار تست خودکار برای اسکن تنظیمات و تأیید حفاظت، با تست همگام‌سازی GPS به عنوان گزینه موجود.
  8. ساختار اتلاف حرارت یکپارچه، حفاظت کامل سخت‌افزاری، شروع نرم قدرت، خود تشخیص خطای نرم‌افزار و عملکرد قفل خروجی.
مشخصات فنی
خروجی جریان (در هر فاز)۰ تا ۳۰ آمپر، کلاس دقت ۰.۲
خروجی جریان موازی ۶ فاز۰ تا ۱۸۰ آمپر
مدت زمان خروجی۰ تا ۵ آمپر پیوسته؛ ۵ تا ۱۰ آمپر ≥ ۴۵ ثانیه؛ ۱۰ تا ۲۰ آمپر ≥ ۵ ثانیه
حداکثر توان خروجی در هر فاز جریان۲۵۰ ولت آمپر
خروجی ولتاژ AC۶ × ۱۲۰ ولت (تک فاز)
توان خروجی ولتاژ AC≥ ۶۰ ولت آمپر در هر فاز
جریان DC± ۵ آمپر در هر فاز، توان ≥ ۱۰۰ ولت آمپر
ولتاژ DC± ۱۵۰ ولت در هر فاز، توان ≥ ۱۰۰ ولت آمپر
محدوده فرکانس۱ تا ۱۰۰۰ هرتز، وضوح فرکانس ۱ میلی هرتز
مرتبه هارمونیکدوم تا بیستم
ورودی‌های باینری۱۰ کانال، بدون پتانسیل یا کنتاکت‌های پتانسیل ۰ تا ۲۵۰ ولت، تشخیص خودکار
خروجی‌های باینری۸ کانال
نمایشگرLCD رنگی TFT با وضوح بالا ۸.۴ اینچی با کامپیوتر صنعتی تعبیه شده
منبع تغذیه DC کمکیمستقل قابل تنظیم ۱۱۰ ولت و ۲۲۰ ولت
منبع تغذیه۲۲۰ ولت ± ۱۰ درصد، ۵۰ هرتز ± ۱۰ درصد
یادداشت‌های دقت و خروجی

کلاس دقت خروجی ۰.۲ به کانال‌های خروجی جریان و ولتاژ تستر اشاره دارد. در تأیید رله حفاظتی، دقت مؤثر تست به حلقه کامل، شامل خروجی تستر، سیم‌های تست، بار رله و مرجع اندازه‌گیری بستگی دارد، بنابراین رتبه کلاس باید همیشه همراه با محدوده بار هر کانال خوانده شود.

کانال‌های جریان برای ۰ تا ۳۰ آمپر در هر فاز به طور پیوسته تا ۵ آمپر رتبه‌بندی شده‌اند، با خروجی موازی ۶ فاز که به ۰ تا ۱۸۰ آمپر می‌رسد. فرکانس از ۱ هرتز تا ۱۰۰۰ هرتز در گام‌های ۱ میلی هرتز قابل تنظیم است و محتوای هارمونیک می‌تواند از مرتبه دوم تا بیستم برای تست‌های مهار هارمونیک و مسدود کردن، همپوشانی شود.

گالری محصولات
بسته‌بندی و تحویل

جعبه چوبی پر شده با فومحداقل سفارش ۱ واحدتحویل ۵ تا ۸ روزپرداخت T/Tگارانتی ۱۲ ماهظرفیت تأمین ۲۰۰۰ عدد در سال

هر واحد در یک جعبه چوبی پر شده با فوم برای حمل و نقل صادراتی بسته‌بندی می‌شود و با گواهی گارانتی عرضه می‌گردد. سفارشی‌سازی پیکربندی خروجی، برندینگ و زبان پنل در صورت درخواست موجود است. تستر تحت یک سیستم کیفیت دارای گواهی ISO تولید می‌شود و الزامات تست برای خانواده‌های رله IEC باید قبل از سفارش با ما تأیید شود تا پیکربندی صحیح قیمت‌گذاری شود.

سوالات متداول

تفاوت بین مجموعه تست رله ۶ فاز و ۳ فاز چیست؟

یک مجموعه ۳ فاز بیشتر رله‌های حفاظتی توزیع و صنعتی را پوشش می‌دهد. یک مجموعه ۶ فاز گروه دوم سه فاز را اضافه می‌کند، بنابراین هر دو انتهای رله دیفرانسیل خط را می‌توان هدایت کرد، طرح‌های ولتاژ ۶ فاز را می‌توان تست کرد و ۱۲ کانال از یک دستگاه در دسترس است. XHJB666 همچنین می‌تواند به حالت ۴ ولتاژ ۳ جریان سوئیچ شود زمانی که یک پیکربندی متعارف کافی باشد.

آیا این تستر را می‌توان روی رله‌های پست دیجیتال با IEC 61850 GOOSE و SV استفاده کرد؟

XHJB666 یک تستر تزریق ثانویه با ۶ کانال ولتاژ و ۶ کانال جریان به علاوه ورودی‌ها و خروجی‌های باینری است. برای تست مبتنی بر GOOSE و مقادیر نمونه‌برداری شده، لطفاً لیست رله خود را برای ما ارسال کنید تا پیکربندی مورد نیاز قبل از سفارش تأیید شود.

حداقل مقدار سفارش و زمان تحویل چقدر است؟

حداقل مقدار سفارش ۱ واحد است. زمان تحویل استاندارد ۵ تا ۸ روز است و شرایط پرداخت T/T است. ظرفیت تأمین ۲۰۰۰ عدد در سال است.

آیا سفارشی‌سازی موجود است؟

بله. پیکربندی خروجی، برندینگ، زبان پنل و بسته‌بندی قابل سفارشی‌سازی است. لیست الزامات تست خود را برای ما ارسال کنید تا پیکربندی و زمان تحویل تأیید شود.
