تست کننده حفاظت از رله تک فاز برای آزمایش دقیق تزریق ثانویه

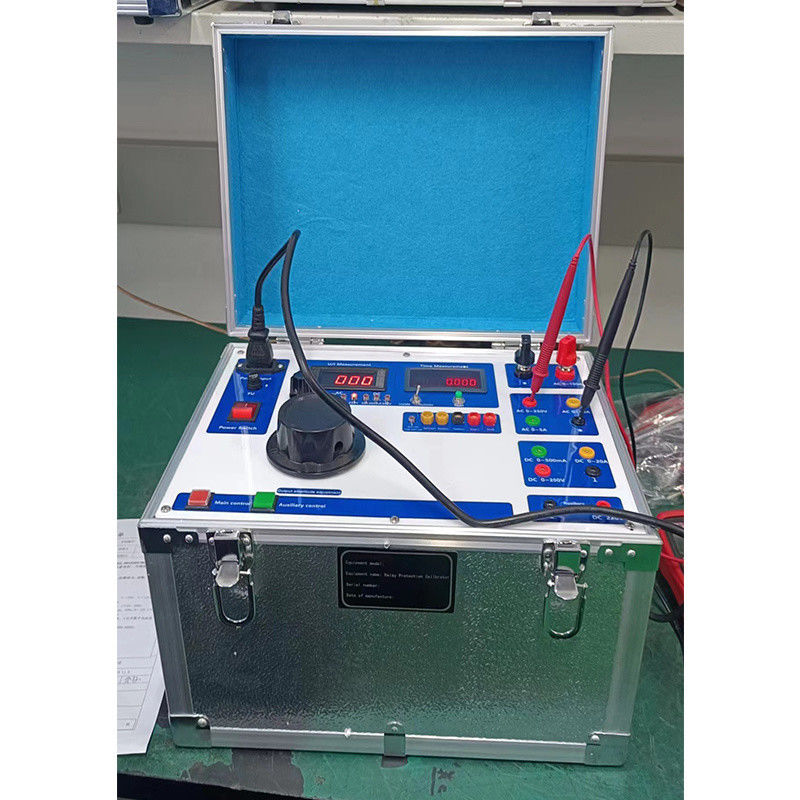

تستر حفاظت رله تک فاز XHJB612 برای تست تزریق ثانویه دقیق

عملکردهای اصلی
☆نیاز به منبع تغذیه AC220V تک فاز، با استفاده از پنل های PVC زیبا و ظریف
☆دارای خروجی میلی آمپر، که می تواند تست های قطبش، سیگنال و سایر رله ها را برآورده کند
☆دارای متر میلی ثانیه دیجیتال داخلی با ترمینال های شروع و توقف متر
☆با اعلان های صوتی و نوری برای کنتاکت های عمل و غیره
☆شاسی آلیاژ آلومینیوم با استحکام بالا که مخصوصاً ساخته شده است، حمل و نقل آسان
☆عملکرد پنل ساده و آسان برای تسلط است و سیم کشی واضح است و کار در محل را راحت می کند.

1	منبع تغذیه	AC220V±10%،  50Hz
2	خروجی مدار اصلی	خروجی AC: جریان: 0-5A 0-50A 0-150A ولتاژ: 0-250V به طور مداوم قابل تنظیم
3		خروجی DC: ولتاژ: 0-250V جریان: 0-20A 0-500mA
4		اندازه گیری زمان: 0-99.99S
5	محدوده اندازه گیری	ولتاژ: 0~500V 0.5%RD±2d
6		جریان: 0~5A 0~50A 0~150A 0.5%RD±2d
7		محدوده زمان اندازه گیری: 0.01~99.99S

نحوه استفاده
1 بازرسی یا آماده سازی قبل از استفاده
قبل از استفاده از دستگاه، باید یک بازرسی بصری انجام شود و انتهای اتصال زمین سیم برق سه هسته ای باید به طور قابل اطمینانی زمین شود. کلید برق را روشن کنید و سپس برق دستگاه را تست کنید. در این زمان، دو متر باید روشن باشند و دکمه "انتخاب خروجی" را با دست خود لمس کنید. ، نشانگر وضعیت خروجی باید از چپ به راست عادی باشد.
2 عملکرد خروجی ولتاژ مدار اصلی
وضعیت خروجی را در محدوده "AC0-250V" انتخاب کنید، دکمه "کلید کنترل خروجی" مدار اصلی را در گوشه پایین سمت چپ محفظه آزمایش فشار دهید و به آرامی دکمه بزرگ تنظیم کننده ولتاژ را تنظیم کنید. جفت ولت/آمپرمتر باید ولتاژ AC "0~250V" را نمایش دهد. برای خروجی "DC0~300V"، وضعیت خروجی را در محدوده "DC0~250V" انتخاب کنید و روش تنظیم مشابه موارد فوق است.
3 عملکرد خروجی جریان مدار اصلی
وضعیت خروجی را در محدوده "AC0~5A" انتخاب کنید، دکمه "کلید کنترل خروجی" مدار اصلی را فشار دهید و به آرامی دکمه تنظیم کننده ولتاژ را تنظیم کنید. در این زمان، ولت/آمپرمتر باید جریان "0~5A" را نمایش دهد و سایر تنظیمات جریان مشابه این روش است.
4 نمونه های استفاده:
4.1 تست برداشت و رهاسازی رله ولتاژ
ابتدا دستگاه را در حالت آماده قرار دهید، سیم پیچ رله تحت آزمایش را به ترمینال خروجی ولتاژ مربوطه وصل کنید، دکمه "کنترل خروجی مدار اصلی" را فشار دهید و به آرامی دکمه بزرگ را تنظیم کنید تا ولتاژ خروجی به طور پیوسته افزایش یابد. هنگامی که رله بسته می شود، ولتاژ بسته شدن را ثبت کنید. ، سپس دکمه بزرگ را در جهت مخالف تنظیم کنید تا رله آزاد شود و ولتاژ رهاسازی را ثبت کنید. بر این اساس، ضریب بازگشت رله آزمایش شده را می توان محاسبه کرد. اگر رله تحت آزمایش یک رله اضافه ولتاژ است، در جهت مخالف ادامه دهید.
4.2 تست مقدار تنظیم جریان رله
رله تحت آزمایش را از خط خارج کنید، آن را به ترمینال خروجی جریان دستگاه وصل کنید، محدوده جریان خروجی مناسب را انتخاب کنید، مانند "0~5A" یا "0~100A"، دکمه "کنترل خروجی" را فشار دهید و به آرامی حداکثر دکمه را بچرخانید تا رله عمل کند، مقدار ولت/آمپرمتر را مشاهده کنید و عملکرد رله را قضاوت کنید.
4.3 تعیین زمان تاخیر رله زمان
رله تحت آزمایش را به ترمینال خروجی وصل کنید (ولتاژ کاری با توجه به الزامات رله AC یا DC است)، آن را به مقدار عمل نامی تنظیم کنید و پس از قطع برق بازیابی کنید. کنتاکت های متحرک و بسته شدن تاخیر رله تحت آزمایش را به ترمینال های II و ⊥ وصل کنید، دکمه "کنترل خروجی" را فشار دهید، سیم پیچ رله ولتاژ عملیاتی نامی را دریافت می کند و در همان زمان کرونومتر را شروع می کند. پس از زمان تاخیر، کرونومتر شمارش را متوقف می کند. در این زمان، کرونومتر عدد نمایش داده شده زمان بسته شدن تاخیر رله زمان است. اگر می خواهید تاخیر رهاسازی را اندازه گیری کنید، اصل کار مشابه قبل است و سیم کشی واقعی معکوس است.
4.4 تست رله میانی (با سیم پیچ نگهدارنده)
تعیین کنید که رله تحت آزمایش چه نوع حالت عمل (عمل ولتاژ یا جریان) و چه نوع حالت نگهدارنده (نگهدارنده ولتاژ یا جریان) است. به عنوان مثال، عمل جریان نگهدارنده ولتاژ (رله DC)، محدوده خروجی جریان DC (0~500mA یا 0~5A) را انتخاب کنید، دکمه "کنترل خروجی" را فشار دهید، به آرامی دکمه بزرگ را به عمل رله تنظیم کنید و جریان متحرک را یادداشت کنید. سپس خروجی مدار کمکی را به انتهای سیم پیچ نگهدارنده رله وصل کنید، به آرامی دکمه کوچک را به رتبه رله تنظیم کنید، مقدار ولتاژ نگهدارنده را یادداشت کنید و کیفیت رله را بر اساس شرایط عمل یا نگهدارنده تعیین کنید.
به طور خلاصه، تا زمانی که رابطه تبدیل بین خروجی های مختلف این دستگاه و ابزار اندازه گیری را تسلط داشته باشید، می توانید از یک مثال استنباط کنید و آنها را با توجه به شرایط خاص رله در حال آزمایش به طور انعطاف پذیر اعمال کنید. من در اینجا مثال ها را یکی یکی ارائه نمی دهم.


بسته بندی: جعبه چوبی پر از فوم

حمل و نقل: با هوا، دریا، اکسپرس و غیره

زمان حمل و نقل: 7-10 روز کاری اگر موجود باشد.
