این مجموعه XHJB634 برای تزریق جریان ثانویه در رله ها و مجموعه های محافظ استفاده می شود. سه کانال جریان 40 A در هر فاز را ارائه می دهند،و با مراحل موازی، خروجی به 120 A برای آزمایش های کوتاه مدت مانند مدار CT و چک های کویل سفر می رسد.

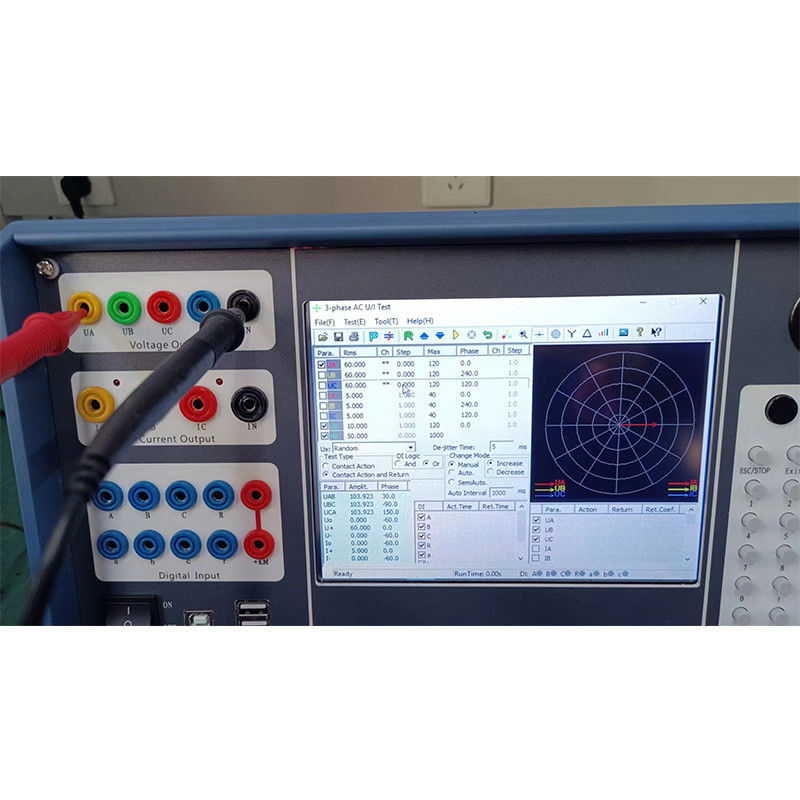

ماژول آزمون AC مقدار عمل، مقدار بازگشت، زمان عمل و زمان بازگشت را اندازه گیری می کند و عامل بازگشت را به طور خودکار محاسبه می کند. سه حالت کار در دسترس است manualنیمه اتوماتیک و کاملا اتوماتیک به طوری که یک روال بنچ تکراری می تواند در حالت کاملا اتوماتیک اجرا شود در حالی که یک ماده اول مرحله به مرحله بررسی می شود.
این پیکربندی توسط سازندگان پانل و کارخانه های سوئیچ گیر انتخاب می شود که جریان را به مجموعه های آماده تزریق می کنند.
| پیکربندی کانال | استاندارد |
|---|---|
| جریان متناوب در هر فاز | 0 40 A (rms) ، دقت 0.2 کلاس |
| جریان متناوب، 3 فاز موازی | 0 120 A (rms) ، حداکثر 10 s |
| جریان فاز مستمر مجاز | 10 A (rms) |
| حداکثر قدرت جریان فازی | ۴۵۰ VA |
| حداکثر قدرت موازی سه فاز | 900 VA |
| جریان ثابت | ۰ ۰ ± ۱۰ A در هر فاز؛ ۰ ۰ ± ۳۰ A با ۳ فاز موازی؛ دقت 0.5 کلاس |
| ولتاژ AC | 0 120 ولت فاز، 0 240 ولت خط؛ دقت 0.2 کلاس |
| قدرت ولتاژ متناوب | فاز 80 VA / خط 100 VA |
| ولتاژ DC | فاز 0 ± 160 ولت، خط 0 ± 320 ولت؛ دقت 0.5 کلاس |
| قدرت ولتاژ ثابت | فاز 70 VA / خط 140 VA |
| محدوده فرکانس اساسی | 20 ¢ 1000 هرتز |
| نظم هارمونیک | 2 20 برای جریان، 1 20 برای ولتاژ |
| ورودی / خروجی دیجیتال | 10 ورودی، 8 خروجی تماس رله |
| ظرفیت تماس خروجی | DC 220 V / 0.2 A؛ AC 220 V / 0.5 A |
| اندازه گیری زمان | 0.1 ms 9999 s، دقت بهتر از 0.1 ms |
| پارامتر | رتبه بندی |
|---|---|
| کامپیوتر کنترل | کامپیوتر کنترل صنعتی ساخته شده با ویندوز |
| نمايش | 6.4 اینچ TFT LCD رنگی واقعی، 800 × 600 رزولوشن پیش فرض |
| دستگاه های ورودی داخلی | ماوس تراکبال و صفحه کلید بهینه شده |
| رابط ها | پورت ارتباطی USB، پورت محیطی USB، پورت شبکه 10-100M، پورت سریالی |
| خروجی DC کمکی | 110 ولت یا 220 ولت قابل تغییر، با قدرت 1.5A، توسط یک فیوز 2A / 250V محافظت می شود |
| عرضه عملیاتی | AC 220 ولت |
| ابعاد | ۴۰۰ × ۳۶۰ × ۱۶۰ میلی متر |
| وزن | 15 کیلوگرم |
