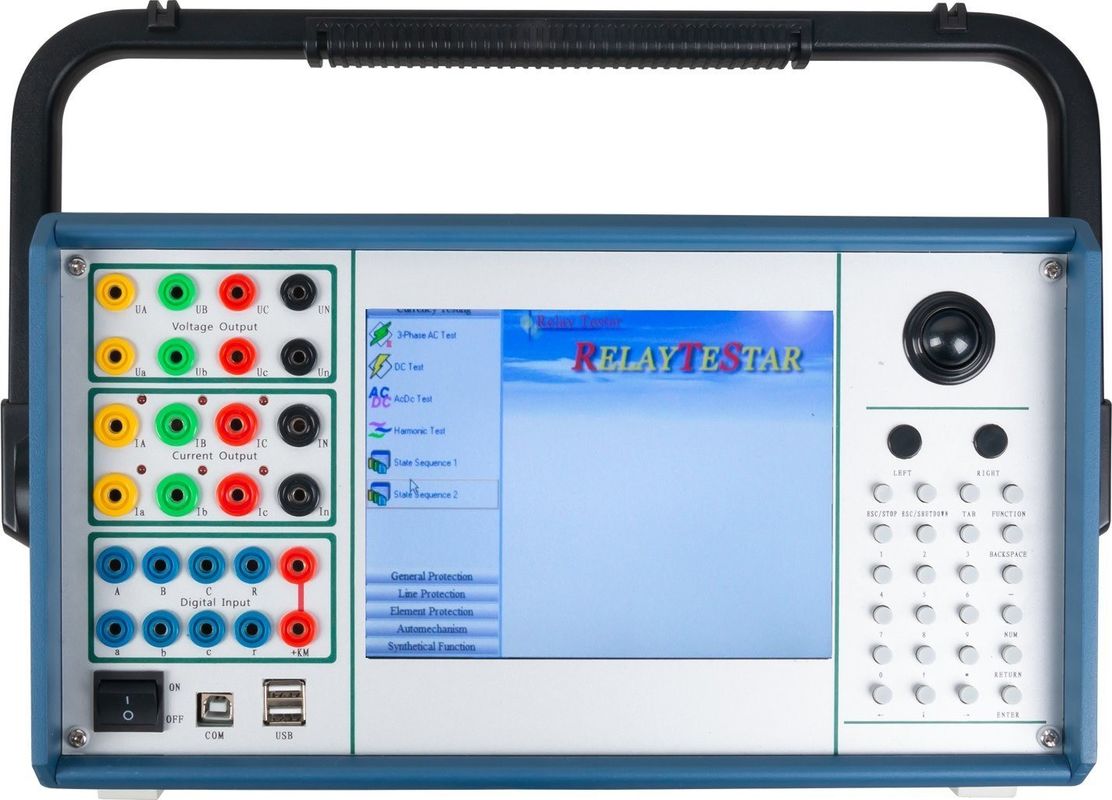

XHJB666 یک تستر حفاظت رله شش فاز است که بر اساس یک تقویت کننده خطی با وفاداری بالا و یک مرحله خروجی کنترل شده با DSP ساخته شده است. شش کانال ولتاژ و شش کانال جریان را می توان آزادانه در ولتاژ چهار فاز متعارف با جریان سه فاز، ولتاژ شش فاز، جریان شش فاز یا خروجی دوازده فاز ترکیب کرد، بنابراین یک دستگاه آرایش سیم کشی موجود در اکثر مدارهای ثانویه پست را پوشش می دهد.
شکل موج های خروجی با محاسبات دقت مضاعف 32 بیتی تولید می شوند و از طریق یک مرحله D/A با وضوح بالا تبدیل می شوند که اعوجاج را کم و خطی بودن را از جریان بزرگ تا جریان کوچک خوب نگه می دارد. این واحد از طریق USB از یک لپ تاپ یا کامپیوتر رومیزی اجرا می شود و به محض روشن شدن شروع به کار می کند.
این پیکربندی ابزار روزمره برای تیم های ثانویه پست است که هر آنچه را که روی میز می آید کالیبره می کنند.
| پیکربندی کانال | استاندارد |
|---|---|
| کانال های جریان | 6، استاندارد شش فاز |
| کانال های ولتاژ | 6، استاندارد شش فاز |
| محدوده خروجی جریان AC | 30 آمپر در هر فاز، یا 180 آمپر با شش فاز به صورت موازی |
| محدوده خروجی جریان DC | 10 آمپر DC در هر فاز |
| محدوده خروجی ولتاژ AC | 120 ولت AC در هر فاز |
| محدوده خروجی ولتاژ DC | 160 ولت DC در هر فاز |
| ورودی/خروجی های باینری | 8 ورودی سوئیچ، 4 جفت خروجی سوئیچ |
| اندازه گیری زمان | 0.1 میلی ثانیه – 9999 ثانیه، دقت بهتر از 0.1 میلی ثانیه |
| پارامتر | رتبه بندی |
|---|---|
| جریان AC، خروجی 6 فاز | 0 – 30 آمپر در هر فاز (rms)، دقت کلاس 0.2 |
| جریان AC، خروجی 3 فاز | 0 – 60 آمپر در هر فاز (rms) |
| جریان AC، موازی 6 فاز | 0 – 180 آمپر (rms) |
| جریان فاز مجاز پیوسته | 10 آمپر (rms) |
| حداکثر توان جریان فاز | 300 VA |
| حداکثر توان موازی 6 فاز | 1000 VA، حداکثر مدت زمان 10 ثانیه |
| جریان DC | 0 – ±10 آمپر در هر فاز، دقت کلاس 0.5، حداکثر ولتاژ بار 20 ولت |
| ولتاژ AC | فاز 0 – 120 ولت، خط 0 – 240 ولت، دقت کلاس 0.2 |
| توان ولتاژ AC | 80 VA فاز / 100 VA خط |
| ولتاژ DC | فاز 0 – ±160 ولت، خط 0 – ±320 ولت، دقت کلاس 0.5 |
| توان ولتاژ DC | 70 VA فاز / 140 VA خط |
| محدوده فرکانس اصلی | 20 – 1000 هرتز |
| مرتبه هارمونیک | 1 – 20 |
| ورودی سوئیچ، کنتاکت خشک | 1 – 20 میلی آمپر، 24 ولت |
| ورودی سوئیچ، کنتاکت پتانسیل | 0: 0 – +6 ولت؛ 1: +11 ولت – +250 ولت |
| ظرفیت خروجی سوئیچ | DC 220 ولت / 0.2 آمپر؛ AC 220 ولت / 0.5 آمپر |
