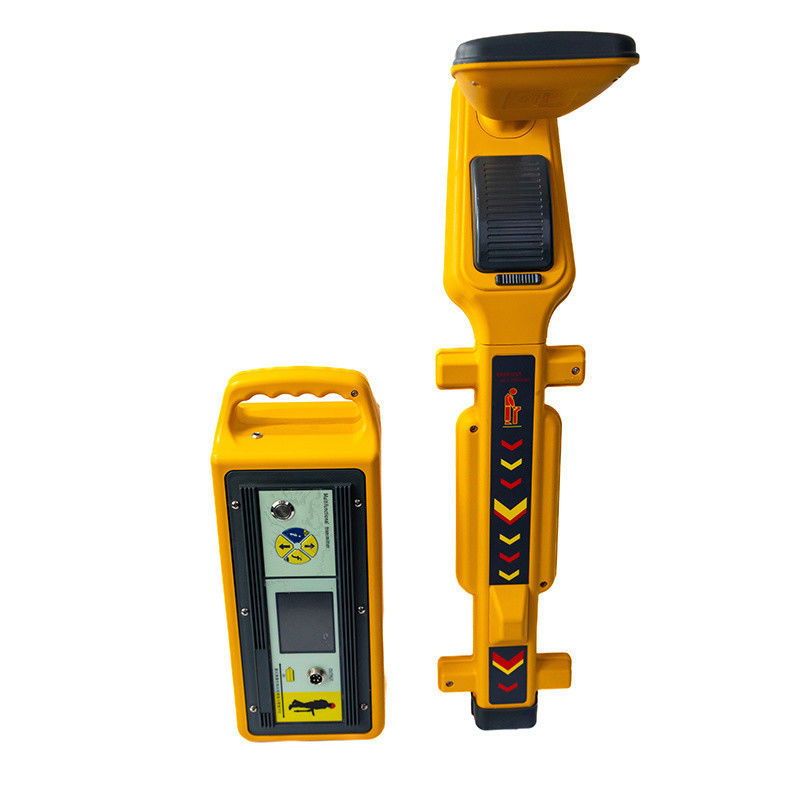

یابنده کابل و لوله زیرزمینی هوشمند زرد XHGX507X برای ردیابی مسیر

معرفی محصول
این یابنده کابل و لوله XHGX507X از سیگنال میدان الکترومغناطیسی کابل زیرزمینی برای یافتن کابل استفاده می‌کند و خوانش عمق و جریان را ارائه می‌دهد تا عملکرد تشخیص کابل را تحقق بخشد.
فرستنده و گیرنده این دستگاه با بخش 15 قوانین FCC ایالات متحده مطابقت دارد، این تجهیزات با مقررات مربوط به بخشنامه اروپایی 1999/5/EC مطابقت دارد.
ویژگی‌ها:

1. این دستگاه می‌تواند برای جستجوی مسیر کابل، شناسایی کابل برق خاموش و روشن استفاده شود.
2. از عملکردهای جهت جریان و نشانگر فاز پشتیبانی می‌کند و دارای فناوری منحصر به فردی است که می‌تواند جهت جریان و فاز سیگنال ردیابی را نمایش دهد و دقت مسیر جستجو را به طور موثر بهبود بخشد.
3. در عین حال، می‌تواند عمق دفن کابل را نیز تشخیص دهد.
4. فرستنده با گزینه‌های فرکانس متعدد، 577 هرتز، 815 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 65 کیلوهرتز، 82 کیلوهرتز، 133 کیلوهرتز، SS LOW، SS HIGH، حالت چند فرکانسی.
5. عملکرد با اهم متر برای تست مقدار مقاومت پیوسته خارجی جریان.
6. نمایش دیجیتال قدرت سیگنال
7. بهره
8. فلش‌های چپ و راست موقعیت لوله را نشان می‌دهند
9. فرکانس کاری
10. نمایش گرافیکی قدرت سیگنال
11. حالت عملیاتی
12. قدرت باتری
13. قطب نما جهت لوله را نشان می‌دهد
14. نمایش لحظه‌ای عمق و جریان لوله

معرفی مختصر فرستنده



پنل فرستنده و معرفی عملکرد
فرستنده یک منبع سیگنال است که می‌تواند توان کافی را منتشر کند و یکی از هسته‌های این مجموعه ابزار است. دارای عملکردهای کامل، هوش بالا و عملکرد ساده است.
معرفی پنل
توجه: به تصویر بالا مراجعه کنید
1. کلید  2. پورت خروجی  3. ناحیه نمایش LCD  4. کلید ترکیبی فرکانس  5. تنظیم توان
کلید ترکیبی
6. کلید ترکیبی منو  7. پورت شارژ
معرفی عملکرد
1. کلید سوئیچ: این سوئیچ یک سوئیچ خود قفل شونده است؛ آن را فشار دهید تا برق روشن شود، فرستنده در وضعیت کار قرار می‌گیرد؛ آن را بیرون بکشید تا منبع تغذیه قطع شود، فرستنده در وضعیت خاموش قرار می‌گیرد.
2. پورت خروجی: این پورت یک سوکت هوایی اختصاصی چند هسته‌ای است؛ برای تغییر حالت خروجی سیگنال استفاده می‌شود. اتصال خط اتصال مستقیم، حالت اتصال مستقیم است؛ قرار دادن اتصال گیره کوپلینگ، حالت کوپلینگ است؛ عدم اتصال خط، حالت القایی است.
3. ناحیه نمایش کریستال مایع: اطلاعات اساسی مورد نیاز را نمایش می‌دهد.
4. کلید فرکانس: این کلید یک سوئیچ نرم فشاری است؛ فرکانس سیگنال خروجی با هر بار فشار دادن تغییر می‌کند؛ روشن شدن اولیه 577 هرتز است. در حالت حسگر اولیه 8 کیلوهرتز. در رابط منوی تنظیم فرکانس، این کلید را فشار دهید تا فرکانس پوشش داده شده توسط نوار نور انتخاب یا لغو شود؛ در تنظیم حالت چند فرکانسی، این کلید را فشار دهید تا کانال فرکانس خروجی جایگزین شود.
5. کلید توان: این کلید یک سوئیچ نرم فشاری است؛ توان خروجی با هر بار فشار دادن تغییر می‌کند و می‌توان آن را از درجه پایین، درجه متوسط، درجه بالا و درجه کامل انتخاب کرد. منوی فرکانس را مرور کنید؛ در تنظیم حالت چند فرکانسی، این کلید را فشار دهید تا فرکانس خروجی انتخاب شود.
6. کلید منو: این کلید یک سوئیچ نرم فشاری است؛ این کلید را فشار دهید تا به ترتیب وارد منوی تنظیم فرکانس، حالت اندازه‌گیری مقاومت و تنظیم حالت چند فرکانسی شوید.
7. پورت شارژ: این پورت یک پایه شارژ Φ2.1 است؛ برای اتصال شارژر مخصوص برای شارژ باتری استفاده می‌شود.

محتوای نمایش رابط فرستنده

فرکانس	نمایش فرکانس خروجی فعلی
قدرت	توان خروجی فعلی را نمایش می‌دهد؛ می‌تواند درجه پایین، درجه متوسط را نمایش دهد، به ترتیب درجه بالا و درجه کامل
حالت	حالت کاری فعلی را نمایش می‌دهد؛ اتصال مستقیم، کوپلینگ و القا می‌توانند به طور جداگانه نمایش داده شوند.
جریان	مقدار جریان حلقه فعلی را نمایش می‌دهد؛ نمایش معتبر 0-999 میلی آمپر است. امپدانس: مقدار امپدانس حلقه فعلی را نمایش می‌دهد؛ نمایش معتبر 00001-20000 اهم است.
قدرت	قدرت باتری فعلی را نشان می‌دهد؛ با نماد باتری نشان داده می‌شود، تمام سیاه قدرت کامل است و سمت چپ نمایش درصد قدرت فعلی است.
نکته تطابق	وقتی دایره زیر تصویر شروع به چرخش می‌کند، به این معنی است که فرستنده به طور پایدار کار می‌کند.
تنظیم فرکانس	577 هرتز، 815 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 65 کیلوهرتز، 82 کیلوهرتز، 133 کیلوهرتز، ss low، ss high، حالت چند فرکانسی.

حالت خروجی سیگنال - حالت کاری فرستنده
فرستنده می‌تواند سیگنال‌های AC متفاوتی را خروجی دهد که می‌تواند به سه روش (اتصال مستقیم، کوپلینگ، القا) به کابل هدف اعمال شود. برای اطمینان از انتقال سیگنال قابل اعتماد در کابل هدف، باید یک حلقه قابل اعتماد در خط وجود داشته باشد. این می‌تواند یک حلقه غیرمستقیم متشکل از زمین، یک حلقه خازنی متشکل از ظرفیت توزیع شده بین یک کابل به اندازه کافی طولانی و زمین، یا یک حلقه مستقیم متشکل از نقاط خطای اتصال کوتاه بین خطوط باشد. مدارهای مختلف با تست‌های مختلف مطابقت دارند.

معرفی مختصر گیرنده



پنل گیرنده و معرفی عملکرد
گیرنده یکپارچه‌سازی یک مدار سیستم است که قادر به دریافت میدان مغناطیسی خاص و تبدیل آن به سیگنال الکتریکی برای نمایش و اطلاع‌رسانی به اپراتور است. این دومین هسته این مجموعه ابزار است. دارای عملکرد کامل، هوش بالا، قابل حمل، سبک و آسان برای کار است.

معرفی عملکرد محتوای نمایش رابط
رابط حالت پیک گسترده گیرنده
فرکانس:مقدار فرکانس دریافتی فعلی را نمایش می‌دهد؛ مقدار اولیه هنگام روشن شدن 577 هرتز است.
شبکه: قدرت سیگنال با طول شبکه نشان داده می‌شود؛ شبکه از دو طرف به وسط حرکت می‌کند و وقتی شبکه کامل است، سیگنال خیلی قوی یا خارج از محدوده است.
سه رقم:قدرت سیگنال با اندازه عدد نشان داده می‌شود؛ محدوده معتبر 00.0-99.9 است، وقتی 99.9 نمایش داده می‌شود، سیگنال خیلی قوی یا خارج از محدوده است.
قطب نمای رنگی:جهت لوله را نشان می‌دهد.
عمق و جریان:عمق اندازه‌گیری شده لوله زیرزمینی و جریان روی لوله را نشان می‌دهد.
بهره: بزرگنمایی سیگنال پردازش شده فعلی توسط گیرنده را نشان می‌دهد، با دامنه دینامیکی 000-140db؛ به طور پیش‌فرض به طور خودکار تنظیم می‌شود. راه‌اندازی اولیه 60db است.
حالت:نحوه دریافت سیگنال توسط گیرنده را نشان می‌دهد و حالت‌های پیک باریک، پیک گسترده، ناودان، پیک گسترده فلش، پیک + ناودان و تجهیزات خارجی را نمایش می‌دهد؛ راه‌اندازی اولیه پیک گسترده است. تجهیزات خارجی به طور خودکار شناسایی می‌شوند.
سطح باتری: سطح باتری فعلی را نشان می‌دهد؛ با نماد باتری نشان داده می‌شود.
حجم: وضعیت کاری فعلی بازر را نشان می‌دهد، که با نماد بوق به اضافه یک خط نشان داده می‌شود، یک خط بلندی کم، دو خط بلندی متوسط، سه خط بلندی زیاد و یک ضربدر برای خاموش کردن بازر است. راه‌اندازی اولیه خاموش کردن بازر است.
فلش‌های چپ و راست: فلش‌ها به طور خودکار خارج از کابل ظاهر می‌شوند تا موقعیت کابل را نشان دهند؛ دو فلش بالای کابل ظاهر می‌شوند.
جهت جریان:هنگام استفاده از فرکانس SS، این عملکرد می‌تواند جهت جریان سیگنال را برای کمک به اپراتور در یافتن مسیر نمایش دهد.
نشانگر فاز:هنگام استفاده از فرکانس SS، گیرنده فاز سیگنال را نمایش می‌دهد. کلید فرکانس را طولانی فشار دهید تا فاز پاک شود.ویژگی‌های گیرنده
1) موقعیت‌یابی کابل: روش قله موج را انتخاب کنید و از موقعیت‌یابی آنتن موازی برای ردیابی سریع کابل هدف استفاده کنید. وقتی بالای کابل است، سیگنال بیشترین است و دو طرف کاهش می‌یابند. روش دره را انتخاب کنید و از آنتن عمودی برای موقعیت‌یابی استفاده کنید. هنگامی که کابل‌های مجاور و منابع تداخل وجود نداشته باشند، موقعیت‌یابی دقیق‌تر و قابل اعتمادتر است. وقتی گیرنده بالای کابل است، سیگنال کمترین است و سیگنال در دو طرف زیاد است.
2) اندازه‌گیری عمق: در حالت اتصال مستقیم، عمق مستقیماً اندازه‌گیری می‌شود. گیرنده را مستقیماً بالای لوله قرار دهید و هنگام مستقیم بودن جهت نشان داده شده توسط قطب نما، بدنه دستگاه را ثابت نگه دارید و مقدار صدای لحظه‌ای در گوشه بالا سمت چپ نمایش داده می‌شود.
صدای هشدار
یکی از ویژگی‌های عالی این ابزار، صدای هشدار آن است که می‌تواند خستگی چشم اپراتور را در هنگام کار طولانی مدت کاهش دهد و کار تشخیص را ساده‌تر و واضح‌تر کند. حجم صدا ساطع شده از گیرنده متناسب با قدرت سیگنال دریافتی است. تحت بهره واحد، وقتی صدا از گیرنده بلند و سریع است، به این معنی است که سیگنال دریافتی قوی است و بالعکس، به این معنی است که
سیگنال دریافتی ضعیف است. وقتی گیرنده در روش قله است، صدا درست بالای کابل بلندترین و تیزترین است و صدا در دو طرف کوچک و پراکنده است. وقتی گیرنده در روش دره است، صدا درست بالای لوله کمترین و پراکنده‌ترین است و صدا در دو طرف بلند و متراکم است.
حالت کاری گیرنده
اصل کار
هنگامی که سیگنالی به کابل اعمال می‌شود، جریانی در کابل وجود دارد و جریان یک میدان مغناطیسی ایجاد می‌کند که در اطراف کابل منتشر می‌شود. فرکانس میدان مغناطیسی با فرکانس سیگنال اعمال شده سازگار است. قدرت آن کابل به عنوان مرکز دایره است و انتشار کاهش می‌یابد و جهت آن جهت مماس یک نقطه خاص در دایره انتشار است.
گیرنده سیگنال میدان مغناطیسی یا سیگنال میدان الکتریکی نشت شده تابیده شده از کابل را از طریق آنتن داخلی یا دستگاه ورودی خارجی دریافت می‌کند و می‌تواند در دو حالت کاری مختلف پردازش شود و تغییر قدرت سیگنال به اپراتور اطلاع داده می‌شود.
حالت دریافت سیگنال - حالت کاری گیرنده
روش قله(قله‌های باریک، قله‌های گسترده، فلش‌های گسترده، قله‌ها + ناودان‌ها)
روش ناودان(ناودان)
