نشانگر خطای کابل زیرزمینی با همگام سازی آکوستیک مغناطیسی و تشخیص A-Frame

Name: نشانگر خطای کابل زیرزمینی با همگام سازی آکوستیک مغناطیسی و تشخیص A-Frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHDD503E

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHDD503E

مدل شماره:

XHDD503E

استفاده:

تستر کابل شبکه، تستر کابل صوتی، تستر کابل کواکسیال، تستر کابل دیجیتال

قدرت:

برق

سفارشی:

سفارشی

رنگ:

مشکی

فیلتر کنید:

200Hz-1600Hz اختیاری

سود خروجی:

16 سطح (0~112dB)

دقت موقعیت یابی آکوستیک مغناطیسی:

کمتر از 0.2 متر

دقت موقعیت یابی ولتاژ مرحله ای:

کمتر از 0.5 متر

دقت شناسایی مسیر:

کمتر از 0.5 متر

بسته حمل و نقل:

کیف چوبی

علامت تجاری:

تست XZH

مبدا:

چین

کد HS:

9031809090

قابلیت ارائه:

2000 عدد در سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

گواهینامه ضمانت نامه

گارانتی:

12 ماه

برجسته کردن:

High Light

برجسته کردن:

تشخیص خطای کابل های زیرزمینی

نشانگر شنیدی مغناطیسی

مکان سنج ولتاژ A-Frame Step

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 دور در سال

توضیحات محصول

توضیحات

مکان شناس خطای کابل از اصول برداشت لرزش و تحرک الکترومغناطیسی برای تعیین مکان خاص نقطه خطای کابل استفاده می کند.یک ژنراتور پالس ولتاژ بالا برای ایجاد فلش بیش از تخلیه در نقطه خطا استفاده می شودپدیده های فیزیکی مانند امواج ارتعاش، امواج صوتی،و امواج الکترومغناطیسی تولید شده توسط فلش بیش از تخلیه در نقطه نقص توسط یک سنجه ویژه از ابزار اشاره گرفته می شود، تقویت شده، پردازش شده، نمایش داده شده و توسط ابزار اشاره به خطای کابل تولید می شود. مکان دقیق نقطه خطا توسط شنوایی و بینایی آزمایش کننده تعیین می شود.کار دقیق یافتن نقطه نقص کابل "به طور مستقیم بالای کابل و در محدوده اندازه گیری تقریبا" انجام شده است.
این ابزار نقطه ثابت برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی مناسب است.و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلف، و همچنین نشت مقاومت بالا و فلش مقاومت بالا در مورد خطا.

ویژگی های محصول
1ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید را تضمین می کند.
2این دستگاه دارای 4 حالت تست است: استاندارد، پیشرفته، کاهش سر و صدا و سفارشی.
3. این دارای 4 عملکرد موقعیت: هماهنگی صدا- مغناطیسی، صدا خالص، مغناطیسی خالص و ولتاژ مرحله ای است.
4این دستگاه دارای فناوری کاهش نویز پس زمینه است و می تواند از میان روش های فیلتر مختلف انتخاب کند.
5مجهز به BNR و تابع خاموش
4. نشان انحراف مسیر داره
5مجهز به سنسورهای سیگنال جداسازی فیزیکی چند لایه ای، درجه ضد آب IP65
6باتري ليتيوم بزرگ گنجايي، زمان آماده نگهداري طولاني، مجهز به شارژر سريع
7کوچک و سبک وزن، آسان برای کار و رابط ساده انسان-ماشین.

مشخصات فنی

پارامترهای فیلتر	تمام گذر: 100 هرتز تا 1600 هرتز
	از 100 تا 300 هرتز
	کوالکام: 160 هرتز تا 1600 هرتز
	باند عبور: 200 هرتز تا 600 هرتز
افزایش کانال:	8 سطح قابل تنظیم
افزایش کانال مغناطیسی:	8 سطح قابل تنظیم
افزایش ولتاژ مرحله ای:	8 سطح قابل تنظیم
سود تولید:	16 سطح (0 ~ 112db)
مقاومت خروجی:	۳۵۰Ω
دقت موقعیت گیری صوت مغناطیسی:	≤0.1 متر
دقت موقعیت دادن ولتاژ مرحله ای:	≤ 0.5 متر
دقت شناسایی مسیر:	≤ 0.5 متر
دارای عملکرد کاهش نویز پس زمینه BNR و کاهش نویز بی صدا است.
روش کنترل صفحه نمایش:	کنترل صفحه لمسی 5 اینچی با روشنایی بالا
منبع برق:	4*18650 باتری لیتیوم استاندارد
زمان آماده سازی:	بیش از 8 ساعت
حجم:	428L × 350W × 230H
دمای محیط:	-25 ~ 65oC رطوبت نسبی: ≤90٪

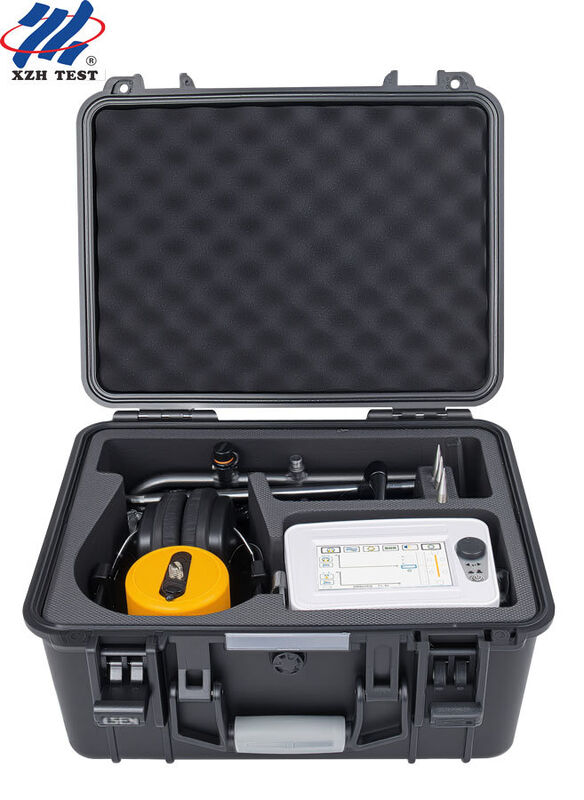

ترتیب ابزار و دستورالعمل ها
ترکیب ابزار
1. مکان شناس خطای کابل: با دقت نقاط خطای کابل را در محدوده اندازه گیری تقریباً پیدا کنید.
2- سُند: شامل سُند، سُند، سه پنجه، و میله اتصال، متصل به کانال ورودی برای دریافت سیگنال.
3. هدفون بپوشید؛ کانال ورودی ابزار اشاره را متصل کنید (بازخورد سیگنال خروجی).
4خط سیگنال 7 هسته ای: کابل اتصال بین ابزار اشاره و سُند (تواصل ابزار اشاره و سُند).
5شارژر: به سوکت شارژ دستگاه برای شارژ متصل شود.
6یک قاب: در هنگام آزمایش با استفاده از روش ولتاژ مرحله ای استفاده می شود.
7کابل اتصال A-frame: ردیاب خطای کابل و کابل اتصال A-frame.
8فلش زمین: یک لوازم جانبی مناسب برای فریم A.

لیست بسته بندی

هنگامی که فریم A متصل می شود، به طور خودکار به رابط تست وارد می شود، همانطور که در سمت راست نشان داده شده است.
توجه کنید که در پایین فریم A تیرهای قرمز و سبز وجود دارد، با قرمز در جلو و سبز در عقب.این به این معنی است که قرمز نشان می دهد پایان کابل و سبز نشان می دهد آغاز کابل.

به آرامی فریم A را در امتداد مسیر دفن کابل به سمت انتهای کابل حرکت دهید و تغییرات در نمودارهای نوار قرمز و سبز در صفحه آزمایش را مشاهده کنید.این نشان دهنده تغییر جهت جریان است.
در فاصله زیادی از نقطه آسیب، میله های قرمز و سبز روی صفحه نمایش کمی نامنظم و کوچک به نظر می رسند.
هنگامی که به نقطه نقص نزدیک می شوید، به عنوان مثال حدود 5 متر از نقطه نقص، متوجه خواهید شد که نمودار نوار قرمز بسیار بزرگ می شود، همانطور که در تصویر بالا در سمت چپ نشان داده شده است.
وقتی که شما مستقیما بالای نقطه نقص هستید یا تقریباً 1-2 متر در مقابل و پشت نقطه نقص هستید،متوجه خواهید شد که نمودارهای نوار قرمز و سبز بسیار کوچک می شوند و در صفحه نمایش ظاهر می شوند همانطور که در تصویر سمت راست بالا نشان داده شده است.
هنگامی که از نقطه نقص عبور می کنید، به عنوان مثال حدود 5 متر از نقطه نقص، متوجه خواهید شد که نمودار نوار سبز بسیار بزرگ می شود.
به اين ترتيب، با صبر و صبري مي تونيد جاي اشتباه رو پيدا کنيد.
