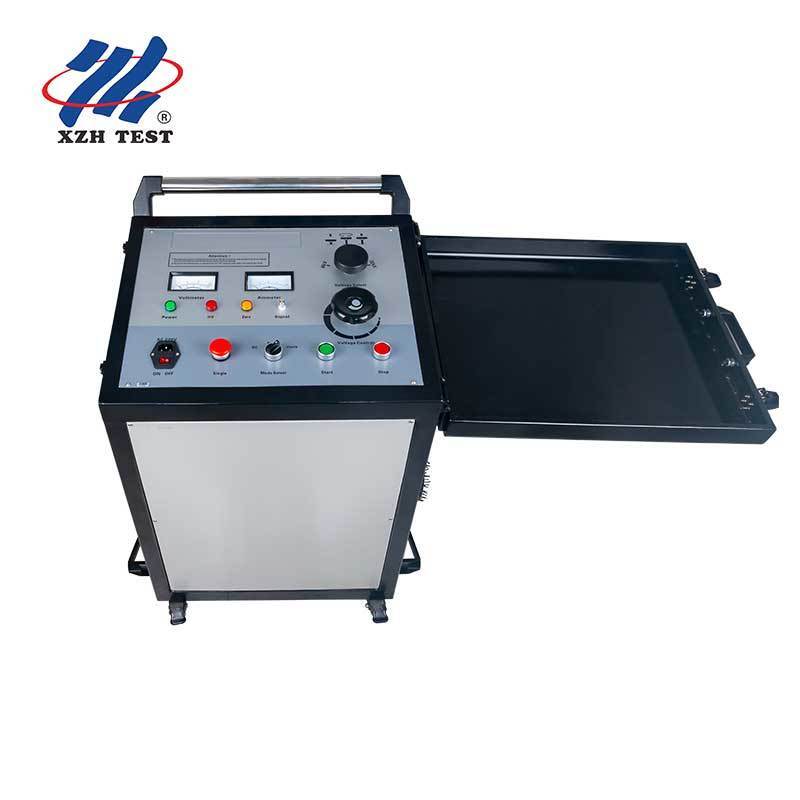

خیمه ای از کابل های HV قابل تنظیم XHHV535-4TS سه محدوده ولتاژ 8 16 32kV برای پیمانکاران عیب یاب

Name: خیمه ای از کابل های HV قابل تنظیم XHHV535-4TS سه محدوده ولتاژ 8 16 32kV برای پیمانکاران عیب یاب
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TS
Price: 15000 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHHV535-4TS

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHHV535-4TS

مشخصات:

710x525x880 میلی متر

علامت تجاری:

تست XZH

قابلیت ارائه:

2000 عدد در سال

خدمات پس از فروش:

کارت گارانتی

گارانتی:

1 سال

برجسته کردن:

High Light

برجسته کردن:

کابل ولتاژ بالا محافظ

ژنراتور سه ولتاژ قابل تنظیم

2048J ردیاب خطای کابل

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000pcs در سال

توضیحات محصول

کابل ولتاژ بالا محافظت شده قابل تنظیم - XHHV535-4TS مدل: XHHV535-4TS | انرژی ضربه 2048J

طراحی شده برای: پیمانکاران مکان یابی عیب کابل، دپارتمان های نگهداری تاسیسات، توزیع کنندگان تجهیزات OEM/ODM

ارزش اصلی: دستگاه ضربه زن کابل محافظت شده کاملاً قابل تنظیم با سه محدوده ولتاژ قابل انتخاب که 2048 ژول انرژی ضربه را ارائه می دهد. منبع تغذیه DC، خازن ذخیره انرژی و کره تخلیه در یک واحد نصب شده روی چرخ دستی ادغام شده است - قابل پیکربندی برای مطابقت با مشخصات ولتاژ، خازن و برند شما.

چه کسی به XHHV535-4TS نیاز دارد

XHHV535-4TS برای سازمان هایی ساخته شده است که به انعطاف پذیری در تجهیزات مکان یابی عیب کابل خود نیاز دارند. چه پیمانکاری باشید که کلاس های ولتاژ متنوعی را در منطقه خدمات خود مدیریت می کنید، چه تاسیساتی که ناوگان خود را با ژنراتورهای ضربه پیکربندی شده سفارشی استاندارد می کنید، یا توزیع کننده ای که به دنبال تجهیزات با برند OEM برای بازار خود هستید - 4TS با الزامات شما سازگار می شود.

1پیمانکاران عیب یابی چند کلاسهسه سطح ولتاژ - 8 کیلو ولت، 16 کیلو ولت، 32 کیلو ولت - که از یک سوئیچ انتخابگر قابل دسترسی هستند. بدون تغییر تجهیزات بین مکان یابی عیب کابل توزیع، صنعتی و زیر انتقال جابجا شوید.

2مدیران ناوگان تاسیساتمحدوده های ولتاژ و مقادیر خازن را برای مطابقت با کلاس های ولتاژ خاص شبکه خود سفارشی کنید. یک ابزار استاندارد در کل ناوگان خدمات شما.

3توزیع کنندگان OEM / ODMسفارشی سازی کامل در دسترس است - برندینگ، پیکربندی ولتاژ، بسته بندی. بدون سرمایه گذاری تحقیق و توسعه، دستگاه ضربه زن کابل با برند خود را به بازار منطقه ای خود عرضه کنید.

4تیم های نگهداری HV صنعتیاز فیدرهای موتور 6.6 کیلو ولت تا مدارهای ورودی 33 کیلو ولت - یک دستگاه ضربه زن محافظت شده کل محدوده ولتاژ زیرساخت کابل کارخانه شما را پوشش می دهد.

طراحی محافظت شده - ساخته شده برای محیط صنعتی پر تقاضا

XHHV535-4TS دارای یک محفظه ولتاژ بالا کاملاً محافظت شده است که منبع تغذیه DC، خازن ذخیره انرژی و مجموعه کره تخلیه را در یک محفظه فلزی بسته ایزوله می کند. این طراحی سه هدف حیاتی را برای عملیات میدانی و صنعتی انجام می دهد:

ایمنی اپراتور: محفظه محافظت شده از تماس تصادفی با اجزای برق دار در حین کار جلوگیری می کند. تمام مسیرهای ولتاژ بالا در داخل موانع فلزی زمین شده قرار دارند - فراتر از الزامات ایمنی IEC 61010-1 برای تجهیزات تست ولتاژ بالا
سازگاری الکترومغناطیسی: ساختار محافظت شده، EMI تابشی را در طول رویدادهای تخلیه ضربه به حداقل می رساند و از ابزارهای حساس هم مکان مانند تستر کابل TDR، مکان یاب های صوتی-مغناطیسی و تجهیزات ارتباطی در برابر تداخل الکترومغناطیسی محافظت می کند.
مقاومت محیطی: طراحی بسته بندی شده از اجزای داخلی در برابر گرد و غبار، رطوبت و ضربه مکانیکی در حین حمل و نقل و استقرار در محل محافظت می کند - ضروری برای تیم های میدانی که در پست ها، ترانشه ها و گنبدهای کابل در فضای باز فعالیت می کنند.

سه محدوده ولتاژ - عملکردی که با شبکه کابل شما سازگار می شود

محدوده ولتاژ	پیکربندی خازن	کاربرد معمول
0-8 کیلو ولت	64 میکروفاراد	کابل های توزیع LV/MV (6 کیلو ولت - 10 کیلو ولت)، عیوب فیدر شهری، ورودی های سرویس ساختمان
0-16 کیلو ولت	16 میکروفاراد	فیدرهای کارخانه صنعتی (11 کیلو ولت - 20 کیلو ولت)، کابل های جمع آوری انرژی تجدید پذیر، مدارهای با مسافت متوسط
0-32 کیلو ولت	4 میکروفاراد	کابل های زیر انتقال (33 کیلو ولت - 35 کیلو ولت)، ورودی های صنعتی با مسافت طولانی، آرایه های جمع آوری مزارع بادی

2048 ژول در اختیار شما: در 32 کیلو ولت با خازن 4 میکروفاراد، XHHV535-4TS انرژی ضربه 2048J را ارائه می دهد - خروجی صوتی کافی برای مکان یابی قابل اعتماد حتی در عیوب با مقاومت بالا و مسیرهای کابل طولانی که ژنراتورهای ضربه ضعیف تر قادر به تولید امضاهای تخلیه قابل تشخیص نیستند.

مشخصات فنی

پارامتر	مشخصات
ولتاژهای خروجی قابل انتخاب	0-8 کیلو ولت / 0-16 کیلو ولت / 0-32 کیلو ولت (سه محدوده)
بانک خازن داخلی	64 میکروفاراد/8 کیلو ولت · 16 میکروفاراد/16 کیلو ولت · 4 میکروفاراد/32 کیلو ولت (با محدوده ولتاژ خودکار سوئیچ می شود)
حداکثر انرژی ضربه	2048 ژول (در 32 کیلو ولت / 4 میکروفاراد)
توان ضربه	2 کیلو ولت آمپر
زمان بندی ضربه	خودکار ~4 ثانیه فاصله · حالت تخلیه دستی موجود است
دقت اندازه گیری HV	تقسیم کننده ولتاژ درجه 1.5، نمایشگر لحظه ای کیلو ولت و میلی آمپر
حالت های تخلیه	تخلیه زمان بندی شده خودکار + تخلیه دکمه ای دستی
سیستم های ایمنی	قفل شروع موقعیت صفر، بازگشت پتانسیومتر به صفر، تخلیه خودکار خازن در هنگام توقف، حفاظت در برابر جریان بیش از حد/ولتاژ بیش از حد
توابع اضافی	تست ولتاژ تحمل DC، ماژول نمونه برداری شکل موج داخلی برای پیش مکان یابی عیب TDR
ابعاد	534 طول * 444 عرض * 805 ارتفاع میلی متر (نصب شده روی چرخ دستی)
وزن	120 کیلوگرم (چرخ دستی با چرخ های داخلی و دسته حمل)
منبع تغذیه	AC 220V ±10%، 50Hz ±2Hz
دمای عملیاتی	-20 درجه سانتیگراد تا +50 درجه سانتیگراد
برند / مبدا	XZH TEST / چین
گواهینامه	CE، ISO

قابلیت های سفارشی سازی - برند شما، مشخصات شما

XHHV535-4TS به عنوان یک پلت فرم قابل تنظیم مهندسی شده است. XZH TEST از سفارشات OEM و ODM با قابلیت پیکربندی زیر پشتیبانی می کند:

منطقه سفارشی سازی	گزینه های موجود
محدوده های ولتاژ	پیش فرض 8/16/32 کیلو ولت - می تواند برای مطابقت با استانداردهای ولتاژ کابل منطقه ای شما (مانند 6/12/24 کیلو ولت، 10/20/35 کیلو ولت) مجدداً پیکربندی شود.
مقادیر خازن	تطابق ظرفیت خازنی سفارشی با ولتاژ برای اهداف انرژی ضربه خاص
برندینگ	لوگوی سفارشی پنل جلو، برچسب گذاری تجهیزات، شماره گذاری مدل طبق الزامات مشتری
بسته بندی	جعبه چوبی با برند سفارشی، دفترچه راهنمای کاربر چند زبانه، جعبه لوازم جانبی با لوگوی چاپ شده
لوازم جانبی	طول کابل سفارشی، انواع کانکتور، پیکربندی میله تخلیه
رنگ	پیش فرض سیاه - رنگ های محفظه مطابق با RAL سفارشی برای سفارشات حجمی موجود است

به یک پیکربندی OEM یا سفارشی علاقه دارید؟ برای دریافت قیمت سفارشی با مشخصات خود با تیم فروش ما تماس بگیرید.

معماری سیستم یکپارچه

برخلاف مجموعه ژنراتورهای ضربه ماژولار که به منبع تغذیه DC جداگانه، بانک خازن و ماژول های کره تخلیه متصل شده با کابل های ولتاژ بالا در محل نیاز دارند، XHHV535-4TS هر سه زیرسیستم را در یک محفظه محافظت شده ادغام می کند:

منبع تغذیه ولتاژ بالا DC: رکتیفایر داخلی و ترانسفورماتور افزاینده، که خروجی DC قابل تنظیم پیوسته را در هر محدوده ولتاژ ارائه می دهد
بانک خازن ذخیره انرژی: سه خازن داخلی (4/16/64 میکروفاراد) که به طور خودکار توسط سوئیچ محدوده ولتاژ انتخاب می شوند - بدون اتصال خازن خارجی یا پیکربندی مجدد دستی
مجموعه کره تخلیه: کره های تخلیه آلیاژ تنگستن با دقت ماشین کاری شده با شکاف قابل تنظیم، که در داخل محفظه محافظت شده برای مشخصات ضربه کنترل شده و قابل تکرار قرار گرفته اند

نحوه ادغام XHHV535-4TS در گردش کار مکان یابی عیب شما

پیش مکان یابی با TDR: از یک مکان یاب عیب کابل TDR (مانند سری XZH TEST 502) برای تخمین فاصله عیب استفاده کنید. ماژول نمونه برداری شکل موج داخلی 4TS یک سیگنال ماشه تمیز برای اکتساب TDR فراهم می کند.
انتخاب محدوده ولتاژ: 8 کیلو ولت، 16 کیلو ولت یا 32 کیلو ولت را بر اساس درجه بندی ولتاژ کابل انتخاب کنید - چرخش انتخابگر پنل جلو بلافاصله بانک خازن داخلی را مجدداً پیکربندی می کند.
بررسی صفر و شروع: نشانگر موقعیت صفر را روشن کنید، دکمه شروع را فشار دهید، سپس ولتاژ را تا سطح ضربه مورد نظر افزایش دهید.
مکان یابی با روش صوتی-مغناطیسی: 4TS تخلیه های ضربه ای کنترل شده 2048J را در فواصل تقریبی 4 ثانیه ای ارائه می دهد. از یک مکان یاب صوتی-مغناطیسی (مانند XZH TEST XHDD503) در محل تخمینی عیب برای دریافت صدای تخلیه و سیگنال های الکترومغناطیسی استفاده کنید.
علامت گذاری و حفاری: پس از تایید صوتی نقطه عیب، سطح را علامت گذاری کنید، 4TS را خاموش کنید و به حفاری هدفمند ادامه دهید.

اقدامات احتیاطی ایمنی

فقط تکنسین های مجاز ولتاژ بالا مجاز به کار با این تجهیزات هستند - 32 کیلو ولت سطح ولتاژ کشنده است.
قبل از فشار دادن دکمه شروع، نشانگر موقعیت صفر را روشن (زرد) تأیید کنید - قفل شروع صفر از برق رسانی از تنظیم غیر صفر جلوگیری می کند.
هرگز سوئیچ محدوده ولتاژ را در حالی که خروجی HV فعال است تغییر ندهید - برق را قطع کنید، تخلیه کنید و قبل از تعویض، صفر را تأیید کنید.
قبل از جدا کردن کابل های خروجی یا نزدیک شدن به منطقه تست، تأیید کنید که ولت متر صفر را نشان می دهد و تخلیه خودکار کامل شده است.
همیشه قبل از برق رسانی، ترمینال زمین دستگاه را به شبکه زمین ایستگاه وصل کنید.
در صورت مشاهده هرگونه خوانش غیرعادی متر، صدا یا بو، بلافاصله دکمه توقف اضطراری را فشار دهید.

درباره XZH TEST: XZH TEST تجهیزات حرفه ای مکان یابی عیب کابل و تست ولتاژ بالا را طراحی و تولید می کند. تمام محصولات مطابق با استانداردهای ایمنی IEC 61010-1 با گواهینامه CE و ISO ساخته شده اند. گارانتی 1 ساله با پشتیبانی فنی مادام العمر. برای قیمت گذاری حجمی، سفارشی سازی OEM، نمایش های در محل و مشاوره فنی با ما تماس بگیرید.
