تجزیه و تحلیل واکنش فرکانس سوئیپ ترانسفورمور SFRA Analyzer گزینه نقره ای سفارشی

جزئیات محصول:

گواهی:	CE, ISO

اطلاعات دقیق

گواهی:

CE, ISO

شماره مدل:

XHBX1501

قدرت:

برق

سفارشی:

سفارشی

رنگ:

نقره

بسته حمل و نقل:

کیس چوبی صادراتی

علامت تجاری:

تست XZH

منشاء:

چین

کد HS:

9031809090

قابلیت ارائه:

200 عدد در سال

اندازه بسته:

45.00 * 36.00 * 25.00 سانتی متر

وزن ناخالص بسته:

50000 کیلوگرم

سفارشی سازی:

در دسترس

خدمات پس از فروش:

خدمات پس از فروش

تضمین:

12 ماه

هزینه حمل و نقل:

در مورد حمل و نقل و زمان تخمینی تحویل با تامین کننده تماس بگیرید.

پرداخت پشتیبانی به دلار

پرداخت های مطمئن:

هر پرداختی که در Made-in-china.com انجام می دهید توسط پلت فرم محافظت می شود.

سیاست بازپرداخت:

اگر سفارش شما ارسال نشد، مفقود شد یا با مشکل محصول رسید، درخواست بازپرداخت کنید.

توضیحات محصول

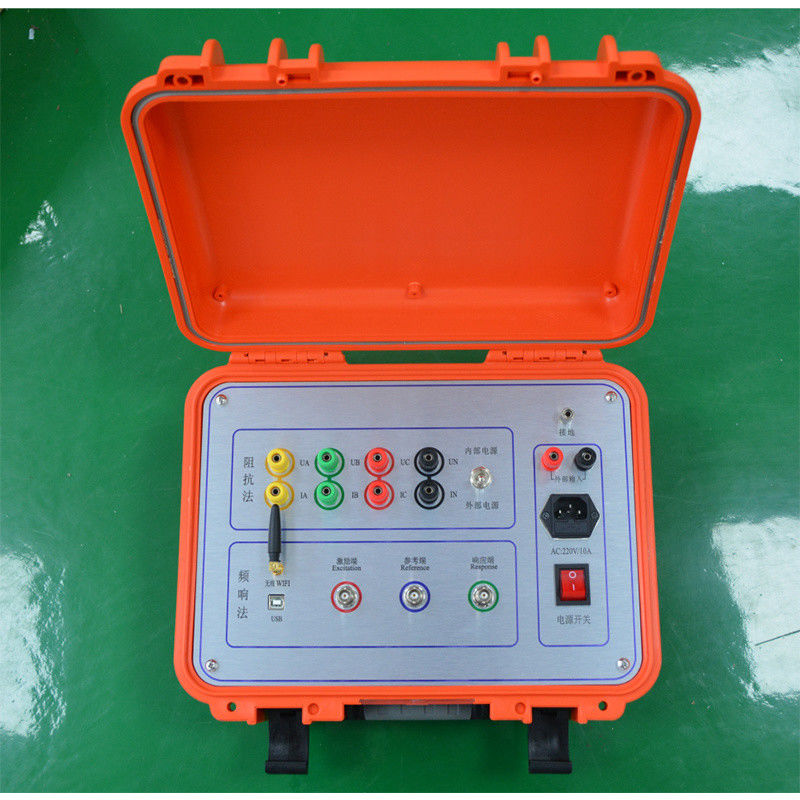

تجزیه و تحلیل واکنش فرکانس سوئیپ ترانسفورمور SFRA Analyzer گزینه نقره ای سفارشی 0

تست کننده تغییر شکل پیچ و تاب متروفر XHBX1501 (طریقه پاسخ فرکانسی) برای آزمایش متروفرهای قدرت 6KV و بالاتر و سایر متروفرهای خاص استفاده می شود.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004این برای تشخیص ویژگی های پاسخ آمپلیتود فرکانس از هر پیچ و خم ترانسفورماتور و مقایسه نتایج تشخیص عمودی یا افقی است.درجه تغییر در ویژگی پاسخ دامنه فرکانس تغییراتی را تعیین می کند که ممکن است در پیچ و تاب ترانسفورمور رخ دهد.
آزمایش کننده تغییر شکل پیچیدگی ترانسفورم XHBX1501 (روش پاسخ فرکانسی) شامل یک بخش اندازه گیری و یک بخش نرم افزار تجزیه و تحلیل است.بخش اندازه گیری یک جعبه سیاه از تولید سیگنال و اندازه گیری سیگنال تشکیل شده استبخش تجزیه و تحلیل توسط یک کامپیوتر نوت بوک تکمیل می شود و بخش اندازه گیری از طریق USB یا شبکه به کامپیوتر نوت بوک متصل می شود.

ویژگی های اصلی
1آزمایش می تواند بدون بلند کردن پوشش و جدا کردن ترانسفورماتور انجام شود.
2استفاده از محبوب ترین روش اندازه گیری.
3. اين ابزار ميتونه ترانسفورماتورها رو بالاتر از 6 کيلوولت اندازه بگيره
4. از یک ساختار تقسیم استفاده می کند، میزبان تست و کامپیوتر میزبان توسط USB یا اتصال شبکه متصل شده بودند، می تواند آزادانه استفاده شود زمانی که آن را وصل شد.
5. سيم کشي ميدان ساده و آسان است
6اندازه گیری دامنه پویا: -100dB ~ 20dB.
7نرم افزار تجزیه و تحلیل قدرتمند است و شاخص های نرم افزاری و سخت افزاری با استاندارد ملی DL / T911-2004 مطابقت دارند.
8اندازه گیری با استفاده از توزیع خطی یا لوگاریسم.
9کانال پاسخ دارای محدوده های متعدد است و به طور خودکار محدوده را در طول فرآیند اندازه گیری تنظیم می کند.

پارامترهای فنی اصلی
1پورت میزبان تست و کامپیوتر: USB یا شبکه
2منبع سیگنال: ابزار دارای خروجی سیگنال کانال به عنوان سیگنال تحریک فرکانس پاکسازی است؛ خروجی سیگنال یک موج سینوس استاندارد است.دامنه خروجی سیگنال را می توان با نرم افزار تنظیم کرد، حداکثر دامنه±10 ولت و مقاومت خروجی سیگنال 50Ω.
3دو کانال جذب، یکی برای جذب سیگنال تحریک و یکی برای جمع آوری سیگنال پاسخ برای محاسبه تابع انتقال.
4کانال تحریک به عنوان یک محدوده ثابت اندازه گیری می شود:±10V؛ کانال پاسخ دارای دامنه های متعدد است و دامنه به طور خودکار در طول فرآیند اندازه گیری تنظیم می شود. حداکثر سیگنال ورودی±25 ولت
5دقت کوانتوز کردن کانال بدست اوردن: 12 بیت
6حداکثر خطای استاتیک کانال جذب: 0.5٪
7حداکثر ظرفیت ذخیره در هر کانال: 64K نمونه.
8بالاترین نرخ نمونه گیری در هر کانال: 20Msps.
9. مقاومت ورودی کانال جذب: 1MΩ.
10محدوده تست پاک کن: 10 هرتز-10 مگاهرتز
11روش اسکن کردن: روش اندازه گیری پاک کننده با توزیع خطی یا توزیع لوگاریم.
12دقت فرکانس اسکن: دقت فرکانس سیگنال سینوزویل خروجی منبع سیگنال بیش از 0.01٪ نیست.
13فرکانس آزمایش پاک کننده: حالت ثابت یا تعریف شده توسط کاربر.
14. مطابق با استانداردهای ملی صنعت برق: DL/T911-2004.
