تستر کلید گردان زیر بار | XHYZ1688

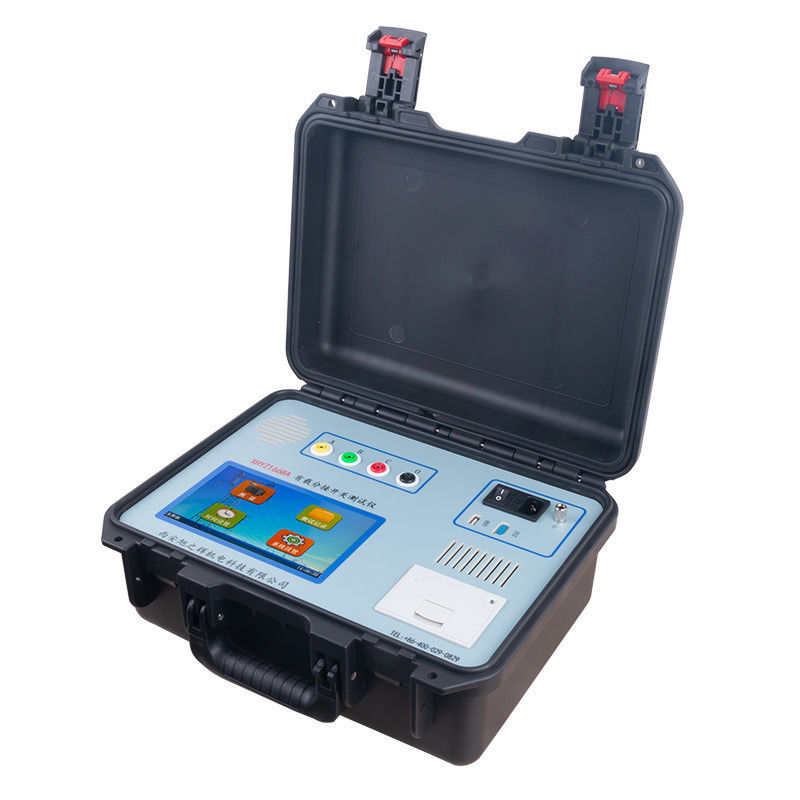

تستر کلید گردان زیر بار XHYZ1688 یک دستگاه تخصصی است که برای اندازهگیری شکل موج گذار، زمان گذار، مقادیر مقاومت گذار لحظهای و همگامسازی سه فاز کلیدهای گردان زیر بار ترانسفورماتور (OLTC) طراحی شده است. کلید گردان زیر بار تنها قطعه متحرک متصل به مدار ترانسفورماتور است، بنابراین وضعیت آن مستقیماً بر عملکرد ایمن کل ترانسفورماتور تأثیر میگذارد. طبق مقررات تحویل تجهیزات برق و تست پیشگیرانه، توالی عملکرد کلید گردان زیر بار باید بررسی شود و زمان سوئیچینگ باید به طور منظم اندازهگیری شود. این دستگاه دارای درجه بالایی از هوشمندی با منوهای کامل چینی و عملکرد ساده است. اندازه جمع و جور، وزن کم و قابلیت ضد تداخل قوی آن، شدت کار پرسنل میدانی را به میزان قابل توجهی کاهش میدهد و آن را به ابزاری ایدهآل برای واحدهای تولید و توزیع برق و همچنین تولیدکنندگان ترانسفورماتور برای اطمینان از تولید ایمن و بهبود کیفیت محصول تبدیل میکند.
کاربردها و مخاطبان هدف:مهندسی شده برای تولیدکنندگان ترانسفورماتور که پذیرش کارخانهای و کنترل کیفیت خروجی کلیدهای گردان زیر بار را انجام میدهند، تیمهای تست پیشگیرانه نیروگاهها و شرکتهای برق که مقررات تحویل و تست پیشگیرانه را اجرا میکنند، کارگاههای تعمیر و نگهداری و بازسازی OLTC، تیمهای راهاندازی و پذیرش پستهای جدید، و شرکتهای نصب و راهاندازی الکتریکی که عملکرد کلید گردان را قبل از برقدار شدن تأیید میکنند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| جریان خروجی |
1.0 آمپر، 0.5 آمپر، 0.2 آمپر |
| محدوده مقاومت گذار |
0.3 اهم ~ 20 اهم (1.0 آمپر)، 5 اهم ~ 40 اهم (0.5 آمپر)، 20 اهم ~ 100 اهم (0.2 آمپر) |
| محدوده زمان گذار |
0 ~ 320 میلیثانیه |
| ولتاژ مدار باز |
24 ولت |
| دقت اندازهگیری |
مقاومت گذار: ±(5% خوانده شده ±0.1 اهم)؛ زمان گذار: ±(0.1% خوانده شده ±0.2 میلیثانیه) |
| نرخ نمونهبرداری |
20 کیلوهرتز |
| ذخیرهسازی داده |
500 گروه داخلی، در صورت قطع برق حفظ میشود |
| نمایشگر |
LCD با روشنایی بالا 7 اینچی |
| دمای کار |
-10 درجه سانتیگراد تا 50 درجه سانتیگراد |
| رطوبت کار |
≤ 85% RH |
| منبع تغذیه |
AC220V±10%، 50±1Hz |
| ابعاد |
واحد اصلی 360 میلیمتر × 290 میلیمتر × 170 میلیمتر؛ جعبه کابل 360 میلیمتر × 290 میلیمتر × 170 میلیمتر |
| وزن |
واحد اصلی 6.15 کیلوگرم؛ جعبه کابل 4.55 کیلوگرم |
ویژگیهای پیشرفته
جریان خروجی بالا با وزن کم، که بار کاری میدانی را به میزان قابل توجهی کاهش میدهد
ترانسفورماتورهای متصل به YN، Y و دلتا را آزمایش میکند و مقادیر مقاومت مستقیماً بدون تبدیل نمایش داده میشوند
از هر دو روش اندازهگیری با سیمپیچ و بدون سیمپیچ پشتیبانی میکند
نمایش شکل موج به طور خودکار دامنه مقاومت و زمان را بر اساس مقادیر نمونهبرداری تنظیم میکند
مدار حفاظتی کامل با قابلیت اطمینان بالا

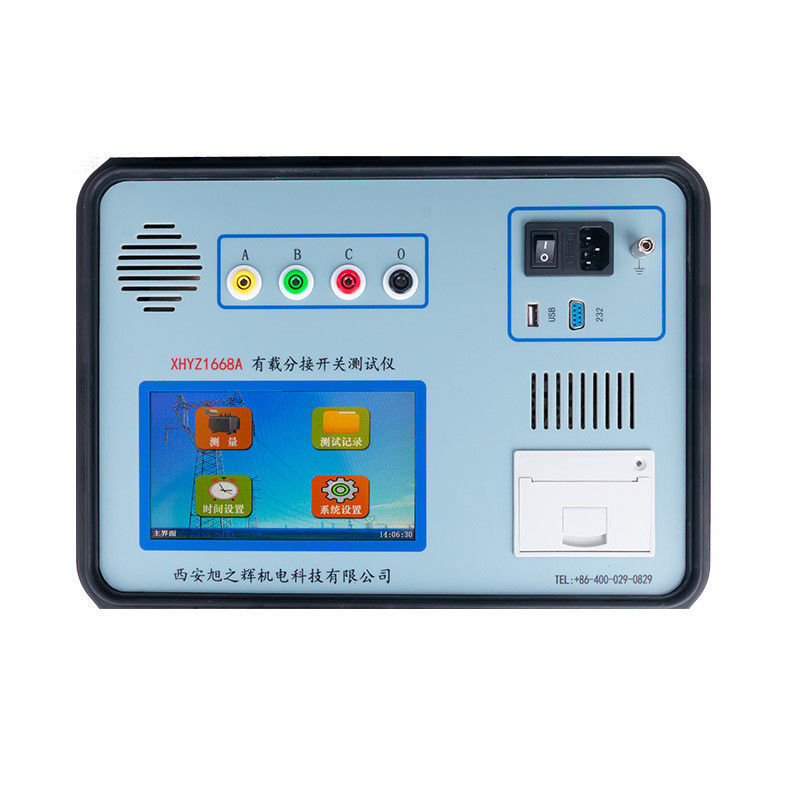

نمایشگر بزرگ LCD 7 اینچی برای عملیات راحت در محل
به طور خودکار تا 500 گروه داده را در داخل ذخیره میکند
چاپگر داخلی با سرعت بالا برای چاپ فوری نتایج تست
رابطهای USB و RS232 برای انتقال داده
سطح فیلتر و نور پسزمینه در تنظیمات سیستم قابل تنظیم برای خوانایی بهینه در میدان
این دستگاه راهحلی قابل اعتماد و جامع برای ارزیابی وضعیت کلید گردان به مهندسان تست OLTC ارائه میدهد و به تولیدکنندگان، شرکتهای برق و تیمهای راهاندازی کمک میکند تا عیوب مقاومت گذار، پیری فنر و نقص کنتاکت را قبل از منجر شدن به خرابی ترانسفورماتور تشخیص دهند.
سوالات متداول
سوال 1: این تستر کلید گردان زیر بار برای چه کسانی طراحی شده است؟
این دستگاه برای تولیدکنندگان ترانسفورماتور که پذیرش کارخانهای و کنترل کیفیت خروجی کلیدهای گردان زیر بار را انجام میدهند، تیمهای تست پیشگیرانه نیروگاهها و شرکتهای برق، کارگاههای تعمیر و نگهداری و بازسازی OLTC، تیمهای راهاندازی و پذیرش پستهای جدید، و شرکتهای نصب و راهاندازی الکتریکی که عملکرد کلید گردان را قبل از برقدار شدن تأیید میکنند، طراحی شده است.
سوال 2: دستگاه XHYZ1688 چه تستهایی را میتواند انجام دهد؟
این دستگاه شکل موج گذار، زمان گذار، مقادیر مقاومت گذار لحظهای و همگامسازی سه فاز کلیدهای گردان زیر بار ترانسفورماتور را اندازهگیری میکند. همچنین از تأیید توالی عملکرد سوئیچینگ کلید گردان پشتیبانی میکند و الزامات مقررات تحویل تجهیزات برق و تست پیشگیرانه برای بررسی توالی عملکرد و اندازهگیری زمان سوئیچینگ را برآورده میسازد.
سوال 3: آیا میتواند اتصالات سیمپیچ مختلف ترانسفورماتور را آزمایش کند؟
بله. دستگاه XHYZ1688 ترانسفورماتورهای متصل به YN، Y و دلتا را آزمایش میکند و مقادیر مقاومت مستقیماً بدون تبدیل دستی نمایش داده میشوند. از هر دو روش اندازهگیری با سیمپیچ و بدون سیمپیچ پشتیبانی میکند. برای ترانسفورماتورهای متصل به Y بدون نقطه خنثی، اندازهگیری دو فاز با تبدیل پشتیبانی میشود و راهنمایی سیمکشی ویژه برای سیمپیچهای متصل به دلتا ارائه میشود.
سوال 4: محدوده اندازهگیری و دقت آن چقدر است؟
جریان خروجی دارای سه دنده 1.0 آمپر، 0.5 آمپر و 0.2 آمپر است. محدوده اندازهگیری مقاومت گذار بسته به دنده جریان انتخابی از 0.3 اهم تا 100 اهم است، با دقت ±(5% خوانده شده ±0.1 اهم). محدوده اندازهگیری زمان گذار از 0 تا 320 میلیثانیه با دقت ±(0.1% خوانده شده ±0.2 میلیثانیه) است و نرخ نمونهبرداری برای ثبت دقیق شکل موج به 20 کیلوهرتز میرسد.
سوال 5: آیا دستگاه XHYZ1688 برای استفاده میدانی راحت است؟
بله. این دستگاه دارای نمایشگر LCD با روشنایی بالا 7 اینچی، منوهای کامل چینی، چاپگر داخلی با سرعت بالا، رابطهای USB و RS232 است و میتواند تا 500 گروه داده را به طور خودکار ذخیره کند. واحد اصلی تنها 6.15 کیلوگرم و جعبه کابل 4.55 کیلوگرم وزن دارد و دارای قابلیت ضد تداخل قوی است که حمل و کار در پستها، نیروگاهها و سایتهای تولیدی را آسان میکند.
