آزمایش کننده انحراف پیچ و تاب ترانسفورماتور با تجزیه و تحلیل SFRA و گواهینامه

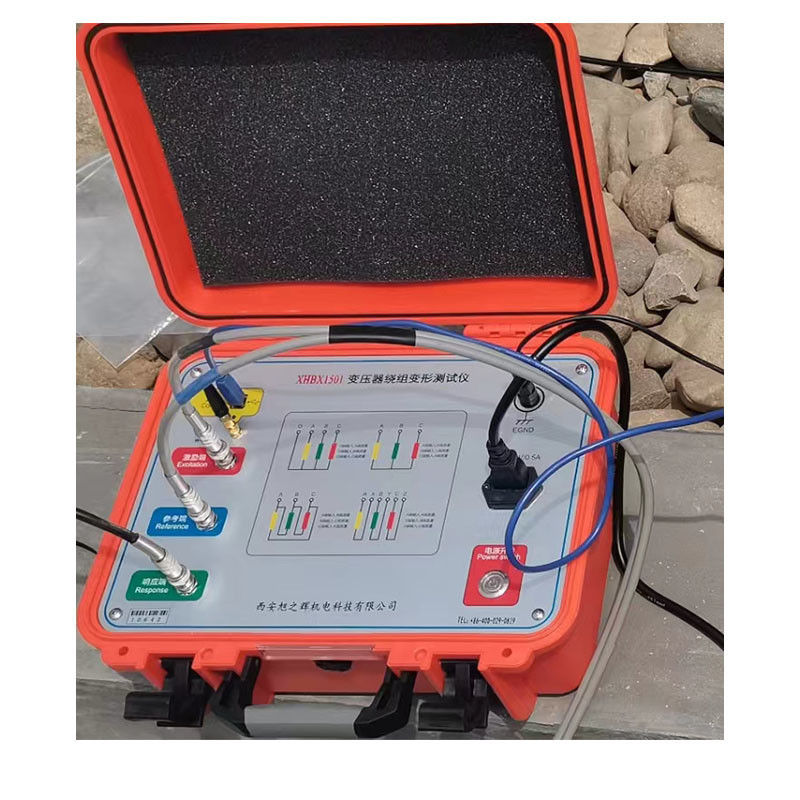

تستر تغییر شکل سیم‌پیچ ترانسفورماتور XHBX1501
کیت تست SFRA ترانسفورماتور

توضیحات محصول

تستر تغییر شکل سیم‌پیچ ترانسفورماتور بر اساس اندازه‌گیری پارامترهای مشخصه سیم‌پیچ‌های داخلی ترانسفورماتور، می‌تواند تشخیص دقیقی از عیب داخلی ترانسفورماتور بر اساس روش تحلیل پاسخ فرکانسی (FRA) که توسط کشورهای توسعه‌یافته توسعه و بهبود یافته است، ارائه دهد.
این دستگاه برای تشخیص عیب ساختار داخلی در ترانسفورماتورهای قدرت 63 کیلوولت تا 500 کیلوولت کاربرد دارد.

ویژگی های اصلی

1. تست را می توان بدون بلند کردن درپوش و جدا کردن ترانسفورماتور انجام داد.

2. از محبوب‌ترین روش جاروب برای اندازه‌گیری استفاده کنید.

3. این دستگاه می تواند ترانسفورماتورهایی را که بالاتر از 6 کیلوولت هستند، اندازه‌گیری کند.

4. از ساختار تقسیم شده استفاده می کند، میزبان تست و کامپیوتر میزبان توسط USB یا اتصال شبکه متصل می شوند، زمانی که وصل شده باشد می تواند آزادانه استفاده شود.

5. سیم‌کشی میدانی ساده و آسان است.

6. محدوده دینامیکی اندازه‌گیری: -100dB ~ 20dB.

7. نرم افزار تجزیه و تحلیل قدرتمند است و شاخص های نرم افزاری و سخت افزاری با استاندارد ملی DL/T911-2004 مطابقت دارند.

8. اندازه‌گیری جاروب با استفاده از توزیع خطی یا لگاریتمی.

9. کانال پاسخ دارای چندین محدوده است و در طول فرآیند اندازه‌گیری به طور خودکار محدوده را تنظیم می کند.

پارامترهای فنی اصلی

★ حالت اسکن:

1. توزیع اسکن خطی
   محدوده اندازه‌گیری اسکن: (10Hz) - (10MHz) 40000 نقطه اسکن، وضوح 0.25kHz، 0.5kHz و 1kHz
2. توزیع اندازه‌گیری اسکن فرکانس قطعه‌ای

1. محدوده اندازه‌گیری دامنه (-120dB) تا (+20 dB)
2. دقت اندازه‌گیری دامنه: 0.1dB
3. دقت فرکانس اسکن: 0.01%
4. امپدانس ورودی سیگنال: 1MΩ
5. امپدانس خروجی سیگنال: 50Ω
6. دامنه خروجی سیگنال: ± 20V
7. درصد تکرار تست: 99.9%
8. ابعاد ابزار اندازه‌گیری (طولxعرضxارتفاع) 300X340X120 (میلی‌متر)
9. اندازه جعبه آلومینیومی ابزار (طولxعرضxارتفاع) 310X400X330 (میلی‌متر)
10. وزن کل: 13 کیلوگرم
11. دمای عملیاتی: -10 درجه سانتیگراد تا +40 درجه سانتیگراد
12. دمای ذخیره‌سازی: -20 درجه سانتیگراد تا +70 درجه سانتیگراد
13. رطوبت نسبی:<90٪، غیر متراکم
