کروماتوگراف گازی جهانی آزمایشگاهی|XHSP1700

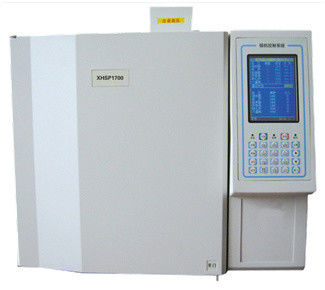

کروماتوگراف گازی جهانی آزمایشگاهی XHSP1700 یک ابزار تحلیلی با وضوح بالا و چند آشکارساز است که برای استفاده در آزمایشگاه طراحی شده است. این دستگاه از حداکثر سه آشکارساز به طور همزمان از سری FID، TCD، ECD، FPD و NPD پشتیبانی میکند و با کنترل دمای ۶ جهته، برنامهریزی دمای ۱۶ مرحلهای و کنترل پنوماتیک الکترونیکی EPC/EFC، نتایج دقیق و قابل تکرار را برای تجزیه و تحلیل نمونههای پیچیده ارائه میدهد.
در صنعت ترانسفورماتور، XHSP1700 راهحلی ایدهآل برای تجزیه و تحلیل گازهای محلول (DGA) در روغن عایق ترانسفورماتور است. با کمیسازی گازهای عیب مشخصه مانند هیدروژن، متان، اتان، اتیلن، استیلن، مونوکسید کربن و دیاکسید کربن محلول در روغن ترانسفورماتور، به شرکتهای برق کمک میکند تا عیوب پنهان از جمله گرمای بیش از حد، تخلیه جزئی و پیری عایق را در مراحل اولیه تشخیص دهند، بنابراین میتوان قبل از وقوع خرابی، تعمیر و نگهداری را برنامهریزی کرد.
علاوه بر آزمایش روغن ترانسفورماتور، این دستگاه به طور گسترده در آزمایشگاههای نفت، شیمی، محیط زیست، غذا و داروسازی به عنوان یک کروماتوگراف گازی عمومی نیز مورد استفاده قرار میگیرد.
این دستگاه وضوح بالا، دامنه دینامیکی وسیع و تکرارپذیری زمان ماند پایدار را ترکیب میکند. ساختار ماژولار آن امکان پیکربندی انعطافپذیر انژکتورها، آشکارسازها و سیستمهای کنترل گاز را فراهم میکند، بنابراین همین پلتفرم را میتوان از کنترل کیفیت معمول تا کاربردهای تحقیقاتی پیشرفته تطبیق داد و از سرمایهگذاری آزمایشگاه در تجهیزات محافظت کرد.
کاربردها و مخاطبان هدف:XHSP1700 به عنوان یک کروماتوگراف گازی آزمایشگاهی برای تجزیه و تحلیل گازهای محلول روغن ترانسفورماتور (DGA) و شیمی تجزیهای عمومی، متمایز از تستر خواص فیزیکی روغن ترانسفورماتور مانند نقطه اشتعال، BDV و رطوبتسنجها در همان دسته قرار میگیرد. این دستگاه برای موسسات تحقیقاتی برق و مراکز آزمایش روغن شبکه برق استانی که ارزیابی وضعیت ترانسفورماتور مبتنی بر DGA را انجام میدهند، آزمایشگاههای کیفیت روغن تولیدکنندگان ترانسفورماتور، موسسات آزمایش برق شخص ثالث، و آزمایشگاههای نفت، شیمی، محیط زیست، غذا و داروسازی که به یک کروماتوگراف گازی با وضوح بالا و چند منظوره نیاز دارند، مهندسی شده است.
اطلاعات پایه
| مورد |
جزئیات |
| شماره مدل |
XHSP1700 |
| حالت تست |
تست ذخیره شده |
| منطقه تست |
کابل فرمینگ |
| نوع کابل |
CAT3 |
| فرکانس تست |
128Hz / 111Hz / 105Hz / 94Hz (Afc) |
| وضوح |
0.5 متر |
| گواهینامه |
CE |
| سفارشی |
سفارشی |
| رنگ |
مشکی |
| تشخیص غیرمتمرکز |
مجاز |
| بسته حمل و نقل |
جعبه چوبی پر شده با فوم در داخل |
| مشخصات |
350 میلی متر × 280 میلی متر × 170 میلی متر |
| علامت تجاری |
XZH TEST |
| مبدا |
چین شیان |
| کد HS |
8543201000 |
| ظرفیت تولید |
1000 قطعه / سال |
دادههای فنی اصلی
| پارامتر |
مشخصات |
| نمایشگر عملیاتی |
صفحه نمایش کریستال مایع رنگی چینی با شبکه دورهای 5.7 اینچی (صفحه لمسی اختیاری) |
| منطقه کنترل دما |
6 راه |
| محدوده دما |
دمای اتاق به اضافه 5 درجه سانتیگراد تا 400 درجه سانتیگراد، افزایش 1 درجه سانتیگراد، دقت ±0.1 درجه سانتیگراد |
| مرحله برنامهریزی دما |
16 مرحله |
| نرخ برنامه دما |
0.1 ~ 39 درجه سانتیگراد/دقیقه (نوع معمولی)؛ 0.1 ~ 80 درجه سانتیگراد/دقیقه (سرعت بالا) |
| کنترل گاز |
حالت کنترل شیر مکانیکی اختیاری یا حالت کنترل فشار جریان الکترونیکی (EPC/EFC) |
| اندازهگیری فشار/جریان گاز |
فشار سنج عقربهای یا الگوی فشار/جریان الکترونیکی |
| حداکثر تعداد اندازهگیری در یک ماژول |
16 |
| محدوده فشار/جریان |
0 ~ 0.3 مگاپاسکال (فشار)؛ 0 ~ 500sccm (جریان) |
| وضوح |
0.01 کیلو پاسکال (فشار)؛ 0.01sccm (جریان) |
| حالتهای کاری EPC / EFC |
3 نوع: حالت جریان ثابت، حالت ولتاژ ثابت، حالت بایپس |
| گازهای کاری EPC / EFC |
4 نوع: نیتروژن، هوا، هیدروژن، هلیوم، آرگون |
| محدوده کنترل EPC / EFC |
فشار 0 ~ 0.6 مگاپاسکال؛ نرخ جریان 0 ~ 100sccm یا 0 ~ 500sccm (هوا) |
| دقت کنترل EPC / EFC |
فشار 0.01 کیلو پاسکال؛ نرخ جریان 0.01sccm |
| رویدادهای خارجی |
4 ورودی / 4 خروجی؛ خروجی کنترل کمکی |
| انواع انژکتور |
نمونه ستون بستهبندی شده، ورودی مویرگی، نمونهگیری گاز شش سوپاپه، نمونهگیری هداسپیس خودکار |
| تعداد آشکارساز |
3 (حداکثر)؛ FID، TCD، ECD، FPD و NPD |
| شروع نمونهگیری |
دستی یا خودکار اختیاری |
| رابط ارتباطی |
اترنت: IEEE802.3 |
شاخص فنی آشکارساز
| آشکارساز |
مشخصات |
| FID (آشکارساز یونیزاسیون شعله هیدروژن) |
حد تشخیص: ≤ 1 x 10-11 گرم بر ثانیه (هگزادکان)؛ نویز خط پایه: ≤ 5 x 10-14 آمپر؛ رانش خط پایه: ≤ 1 x 10-13 آمپر/30 دقیقه؛ دامنه خطی: ≥ 10 به توان 6 |
| TCD (آشکارساز هدایت حرارتی) |
حساسیت: S ≥ 2500 میلی ولت.میلی لیتر/میلی گرم (هگزادکان) (1، 2، 4، 8 برابر بزرگنمایی، اختیاری)؛ نویز خط پایه: ≤ 20 میکرو ولت؛ رانش خط پایه: ≤ 30 میکرو ولت/30 دقیقه؛ دامنه خطی: ≥ 10 به توان 4 |
| ECD (آشکارساز جذب الکترون) |
حد تشخیص: ≤ 1 x 10-13 گرم در میلی لیتر (محلول 666 - ایزواکتان)؛ نویز خط پایه: ≤ 0.03 میلی ولت؛ رانش خط پایه: ≤ 0.2 میلی ولت/30 دقیقه؛ دامنه خطی: 10 به توان 3؛ منبع: 63Ni |
| FPD (آشکارساز فتومتریک شعله) |
حد تشخیص: (S) ≤ 5 x 10-11 گرم بر ثانیه، (P) ≤ 1 x 10-12 گرم بر ثانیه (متیل پاراتیون - محلول اتانول)؛ نویز خط پایه: ≤ 3 x 10-13 آمپر؛ رانش خط پایه: ≤ 2 x 10-12 آمپر/30 دقیقه؛ دامنه خطی: برای گوگرد ≥ 10 به توان 2، برای فسفر ≥ 10 به توان 3 |
تشخیص غیرمتمرکز و شبکهسازی
XHSP1700 از تشخیص غیرمتمرکز پشتیبانی میکند، به این معنی که چندین دستگاه میتوانند در مکانهای مختلف، مانند ایستگاههای آزمایش روغن ترانسفورماتور منطقهای یا آزمایشگاههای میدانی مستقر شوند، در حالی که نتایج اندازهگیری از طریق رابط ارتباطی اترنت IEEE802.3 به صورت مرکزی آپلود و مدیریت میشوند. این معماری توزیع شده به ویژه برای شرکتهای شبکه برق که آزمایشگاههای آزمایش روغن را در چندین استان اداره میکنند یا برای آزمایشگاههای گروهی که نیاز به مدیریت داده یکنواخت دارند، ارزشمند است.
رویدادهای خارجی (4 ورودی / 4 خروجی) با خروجی کنترل کمکی به دستگاه کروماتوگراف اجازه میدهد تا با سمپلرهای خودکار، سمپلرهای هداسپیس و سایر لوازم جانبی اتوماسیون ادغام شود و یک گردش کار تجزیه و تحلیل کاملاً خودکار را تشکیل دهد که توان عملیاتی را بهبود میبخشد و خطای اپراتور را در آزمایشگاههای پرمشغله کاهش میدهد.
ویژگیهای پیشرفته
صفحه نمایش کریستال مایع رنگی چینی با شبکه دورهای 5.7 اینچی، صفحه لمسی قابل نصب؛
کنترل دمای مستقل 6 جهته با دقت ±0.1 درجه سانتیگراد، دمای اتاق به اضافه 5 درجه سانتیگراد تا 400 درجه سانتیگراد؛
برنامهریزی دمای 16 مرحلهای با گزینه سرعت بالا 0.1 ~ 80 درجه سانتیگراد/دقیقه؛
کنترل پنوماتیک الکترونیکی EPC/EFC: 3 حالت کاری (جریان ثابت، ولتاژ ثابت، بایپس)، 4 نوع گاز کاری، دقت کنترل 0.01 کیلو پاسکال / 0.01sccm؛
تا 3 آشکارساز را میتوان به طور همزمان از سری FID، TCD، ECD، FPD و NPD برای تشخیص چند کاناله نصب کرد؛
گزینههای متعدد انژکتور: نمونه ستون بستهبندی شده، ورودی مویرگی، نمونهگیری گاز شش سوپاپه، نمونهگیری هداسپیس خودکار؛
رویدادهای خارجی: 4 ورودی / 4 خروجی با خروجی کنترل کمکی برای ادغام سیستم خودکار؛
شروع نمونهگیری دستی یا خودکار، رابط ارتباطی اترنت IEEE802.3 برای شبکهسازی دادهها؛
تشخیص غیرمتمرکز مجاز، پشتیبانی از استقرار توزیع شده برای آزمایش چند نقطهای؛
دارای گواهینامه CE، قابل سفارشیسازی برای نیازهای خاص آزمایشگاه.
کاربردها و تجزیه و تحلیل گازهای محلول
در ارزیابی وضعیت ترانسفورماتور، غلظتها و نسبتهای نسبی گازهای مشخصه محلول در روغن عایق، مبنای تشخیص عیوب پنهان است. هیدروژن نشاندهنده تخلیه جزئی و قوس با انرژی کم، متان و اتان نشاندهنده عیوب حرارتی در دمای پایین و متوسط، اتیلن نشاندهنده گرمای بیش از حد در دمای بالا، استیلن نشاندهنده تخلیه قوس، و مونوکسید کربن و دیاکسید کربن نشاندهنده پیری عایق کاغذی است. XHSP1700 این گازها را با وضوح و تکرارپذیری بالا کمیسازی میکند و از استانداردهای DGA مانند IEC 60567 و GB/T 17623 پشتیبانی میکند.
این دستگاه با آشکارسازهای FID، TCD و ECD با حساسیت بالا، به طور گسترده در آزمایشگاههای نفت، شیمی، پایش محیط زیست، ایمنی مواد غذایی و داروسازی مورد استفاده قرار میگیرد و اکثر کاربردهای معمول و تحقیقاتی GC را در یک پلتفرم جهانی واحد پوشش میدهد. آشکارساز FPD اندازهگیری انتخابی و حساس ترکیبات گوگرد و فسفر را فراهم میکند که به ویژه برای تجزیه و تحلیل بقایای آفتکشها و پایش محیطی آلایندههای ارگانوفسفره و ارگانوسولفور مفید است.
هر دستگاه با گواهی گارانتی و پشتیبانی خدمات پس از فروش تحویل داده میشود و سفارشیسازی برای مطابقت با الزامات پروژه خاص در دسترس است.
سوالات متداول
س1: XHSP1700 برای چه مواردی استفاده میشود؟
این یک کروماتوگراف گازی جهانی آزمایشگاهی با وضوح بالا و قابلیت تشخیص غیرمتمرکز است. کاربرد اصلی آن در صنعت ترانسفورماتور، تجزیه و تحلیل گازهای محلول (DGA) روغن عایق است: این دستگاه گازهای عیب مشخصه مانند هیدروژن، متان، اتان، اتیلن، استیلن، مونوکسید کربن و دیاکسید کربن محلول در روغن ترانسفورماتور را کمیسازی میکند و غلظتها و نسبتهای این گازها برای تشخیص عیوب پنهان مانند گرمای بیش از حد، تخلیه جزئی و پیری عایق در مراحل اولیه استفاده میشود. همچنین یک GC عمومی برای آزمایشگاههای نفت، شیمی، محیط زیست، غذا و داروسازی است که اکثر کاربردهای معمول و تحقیقاتی را در یک پلتفرم جهانی واحد پوشش میدهد.
س2: از کدام آشکارسازها پشتیبانی میکند؟
این دستگاه از حداکثر 3 آشکارساز به طور همزمان از سری FID، TCD، ECD، FPD و NPD پشتیبانی میکند. FID حد تشخیص ≤ 1 x 10-11 گرم بر ثانیه را ارائه میدهد؛ TCD حساسیت S ≥ 2500 میلی ولت.میلی لیتر/میلی گرم را ارائه میدهد؛ ECD (منبع 63Ni) ≤ 1 x 10-13 گرم در میلی لیتر را ارائه میدهد؛ و FPD (S) ≤ 5 x 10-11 گرم بر ثانیه و (P) ≤ 1 x 10-12 گرم بر ثانیه را ارائه میدهد.
س3: قابلیتهای کنترل دما چیست؟
این دستگاه کنترل دمای مستقل 6 جهته را از دمای اتاق به اضافه 5 درجه سانتیگراد تا 400 درجه سانتیگراد با دقت ±0.1 درجه سانتیگراد، برنامهریزی دمای 16 مرحلهای و نرخهای برنامه دما از 0.1 تا 39 درجه سانتیگراد در دقیقه برای نوع معمولی و 0.1 تا 80 درجه سانتیگراد در دقیقه برای نوع سرعت بالا ارائه میدهد.
س4: چه گزینههای کنترل گاز در دسترس است؟
کاربر میتواند حالت کنترل شیر مکانیکی یا حالت کنترل فشار جریان الکترونیکی EPC/EFC را انتخاب کند. EPC/EFC از 3 حالت کاری (جریان ثابت، ولتاژ ثابت، بایپس) و 4 نوع گاز کاری (نیتروژن، هوا، هیدروژن، هلیوم، آرگون) پشتیبانی میکند، با محدوده کنترل فشار 0 تا 0.6 مگاپاسکال، جریان 0 تا 100sccm یا 0 تا 500sccm، و دقت کنترل 0.01 کیلو پاسکال و 0.01sccm.
س5: از چه روشهای نمونهگیری و رابطهایی پشتیبانی میشود؟
گزینههای انژکتور شامل نمونه ستون بستهبندی شده، ورودی مویرگی، نمونهگیری گاز شش سوپاپه و نمونهگیری هداسپیس خودکار است. شروع نمونهگیری میتواند دستی یا خودکار باشد. این دستگاه رویدادهای خارجی 4 ورودی / 4 خروجی با خروجی کنترل کمکی را ارائه میدهد که میتواند با سمپلرهای خودکار و سمپلرهای هداسپیس برای گردش کار خودکار ادغام شود. رابط ارتباطی اترنت IEEE802.3 از تشخیص غیرمتمرکز و مدیریت داده مرکزی در چندین آزمایشگاه پشتیبانی میکند.
