تستر نسبت دور ترانسفورماتور|XHBB128B
مقدمه

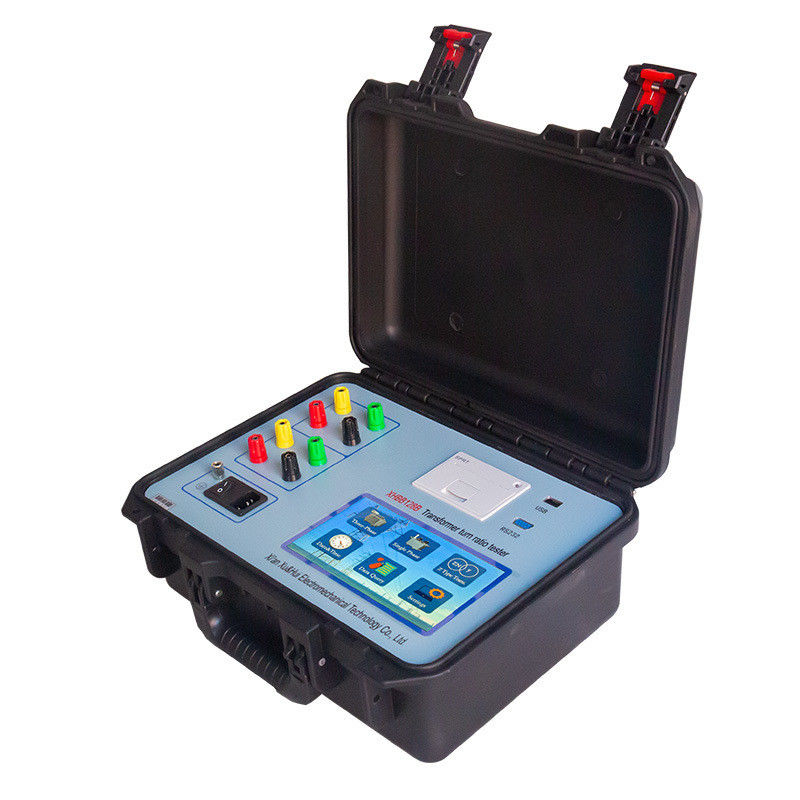

تستر نسبت دور ترانسفورماتور XHBB128B یک ابزار دقیق سه فاز برای تأیید نسبت دور و نسبت ولتاژ ترانسفورماتور است. در طول تولید ترانسفورماتورهای نیمه تمام و تمام شده، و قبل از اینکه ترانسفورماتورهای تازه نصب شده به بهره برداری برسند، نسبت دور صحیح، وضعیت کلید گردان، اتصال کوتاه بین دورها و قابلیت عملیات موازی را بررسی می کند. برخلاف پل های نسبت سنتی با قرائت های غیر بصری فاز به فاز، XHBB128B از یک منبع تغذیه اینورتر سه فاز دقیق برای تست سریع و دقت بالا استفاده می کند.
ویژگی های کلیدی
از منبع تغذیه اینورتر سه فاز دقیق به جای منبع تغذیه تک فاز استفاده می کند، که تأثیر هارمونیک ها را در طول اندازه گیری برای نتایج دقیق تر حذف می کند؛ در زمانی که منبع تغذیه کاری ژنراتور است، تحت تأثیر قرار نمی گیرد.
خروجی سه فاز سرعت تست را بهبود می بخشد، زاویه بین فازها را اندازه گیری می کند و به طور خودکار گروه های سیم بندی ترانسفورماتور 0-11 را شناسایی می کند.
سازگاری گسترده با ترانسفورماتورها، به ویژه ترانسفورماتورهای نوع Z، رکتیفایر، زمین، کوره الکتریکی، شیفت فاز و بالانس، با جامع ترین پارامترهای اندازه گیری.
منبع اینورتر سه فاز دقیق خودساخته با حفاظت اتصال معکوس ولتاژ بالا و پایین، حفاظت اتصال کوتاه بین دورها، حفاظت از خرابی باز و بسته شدن کلید گردان و حفاظت از اتصال کوتاه کامل خروجی برای پایداری بیشتر.
پس از ورود پارامترهای نامی، نسبت ترانسفورماتور، مقدار خطا و موقعیت کلید گردان را به طور خودکار اندازه گیری می کند؛ تپ های نامتقارن را به دقت اندازه گیری می کند و تا 99 نقطه تپ را پشتیبانی می کند.
صفحه نمایش لمسی LCD رنگی با وضوح بالا 7 اینچی با نمایشگر ماژولار و راهنمایی گام به گام، عملیات دستگاه را بدون نیاز به دفترچه راهنما تکمیل می کند.
خروجی چاپ، رابط فلش مموری USB و رابط RS232 برای دفتر کار بدون کاغذ راحت.
قاب پلاستیکی مهندسی چند منظوره که در برابر سرما و دما مقاوم است، مهر و موم شده و ضد آب، و در برابر سقوط و ضربه برای تست میدانی مقاوم است.
مشخصات فنی
| محدوده تست |
0.9 ~ 10000 |
| دقت اندازه گیری |
±0.1% + 2 رقم (0.9-500)
±0.2% + 2 رقم (501-2000)
±0.5% + 2 رقم (2001-10000) |
| وضوح |
حداقل 0.0001 |
| ولتاژ خروجی |
به طور خودکار بر اساس بار تنظیم می شود |
| منبع تغذیه |
AC220V ±10%, 50 ±1 Hz |
| دمای محیط |
-10℃ ~ 40℃ |
| رطوبت نسبی |
≤ 85%, بدون میعان |
| ابعاد |
دستگاه اصلی: 360 × 290 × 170 میلی متر
جعبه کابل: 360 × 290 × 170 میلی متر |
| وزن |
دستگاه اصلی: 5.9 کیلوگرم
جعبه کابل: 5.65 کیلوگرم |
برای چه کسانی مناسب است
این دستگاه برای متخصصان خط تولید و میدانی که نیاز به تأیید سریع و دقیق نسبت دور در ترانسفورماتورهای استاندارد و ویژه دارند، ساخته شده است و طیف وسیع تری از مخاطبان را نسبت به پل های نسبت معمولی که فقط در پست های برق استفاده می شوند، پوشش می دهد:
کارخانجات تولید ترانسفورماتور که کنترل کیفیت خط تولید را بر روی ترانسفورماتورهای نیمه تمام و تمام شده انجام می دهند.
مهندسان بهره برداری و نگهداری پیشگیرانه نیروگاه ها و پست های برق.
آژانس های شخص ثالث تست و بازرسی الکتریکی.
تیم های خدماتی برای ترانسفورماتورهای ویژه مانند ترانسفورماتورهای نوع Z، رکتیفایر، کوره الکتریکی، شیفت فاز و بالانس.
لیست بسته بندی

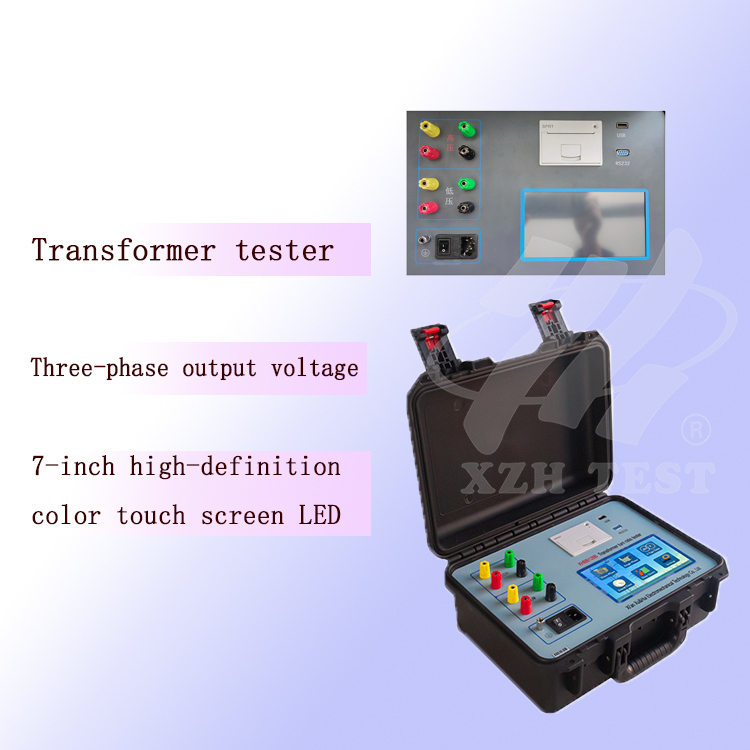

جزئیات محصول
سوالات متداول
1. این تستر نسبت دور برای چه کسانی طراحی شده است؟
این دستگاه برای کارخانجات تولید ترانسفورماتور که کنترل کیفیت خط تولید را بر روی واحدهای نیمه تمام و تمام شده انجام می دهند، و برای مهندسان بهره برداری و نگهداری در نیروگاه ها، پست ها و آژانس های تست شخص ثالث که نیاز به تأیید سریع و دقیق نسبت در میدان دارند، ساخته شده است.
2. آیا می تواند ترانسفورماتورهای ویژه مانند ترانسفورماتورهای نوع Z، رکتیفایر یا کوره الکتریکی را تست کند؟
بله. برخلاف پل های نسبت عمومی تک منظوره، از ترانسفورماتورهای نوع Z، رکتیفایر، زمین، کوره الکتریکی، شیفت فاز و بالانس پشتیبانی می کند و آن را به گزینه ای مناسب برای تیم های خدماتی که با ناوگان ترانسفورماتورهای غیر استاندارد سروکار دارند، تبدیل می کند.
3. آیا گروه سیم بندی ترانسفورماتور را به طور خودکار شناسایی می کند؟
بله. خروجی اینورتر سه فاز آن زاویه بین فازها را اندازه گیری می کند و به طور خودکار گروه های سیم بندی 0-11 را شناسایی می کند، که برای مهندسان کنترل کیفیت که صحت سیم بندی را در خطوط تولید تأیید می کنند، ضروری است.
4. چند موقعیت کلید گردان را می تواند تأیید کند؟
این دستگاه تا 99 نقطه تپ را پشتیبانی می کند و به طور خودکار خطای نسبت و موقعیت دقیق تپ، از جمله تپ های نامتقارن را محاسبه می کند، که برای تیم های نگهداری که کلیدهای گردان تحت بار را بررسی می کنند، ایده آل است.
5. مهندسان میدانی چه محدوده اندازه گیری و دقتی را می توانند انتظار داشته باشند؟
این دستگاه محدوده نسبت 0.9-10000 را با دقت ±0.1% + 2 رقم (0.9-500)، ±0.2% + 2 رقم (501-2000) و ±0.5% + 2 رقم (2001-10000) پوشش می دهد و خوانش های قابل اعتماد را هم برای کنترل کیفیت تولید و هم برای نگهداری پیشگیرانه تضمین می کند.
