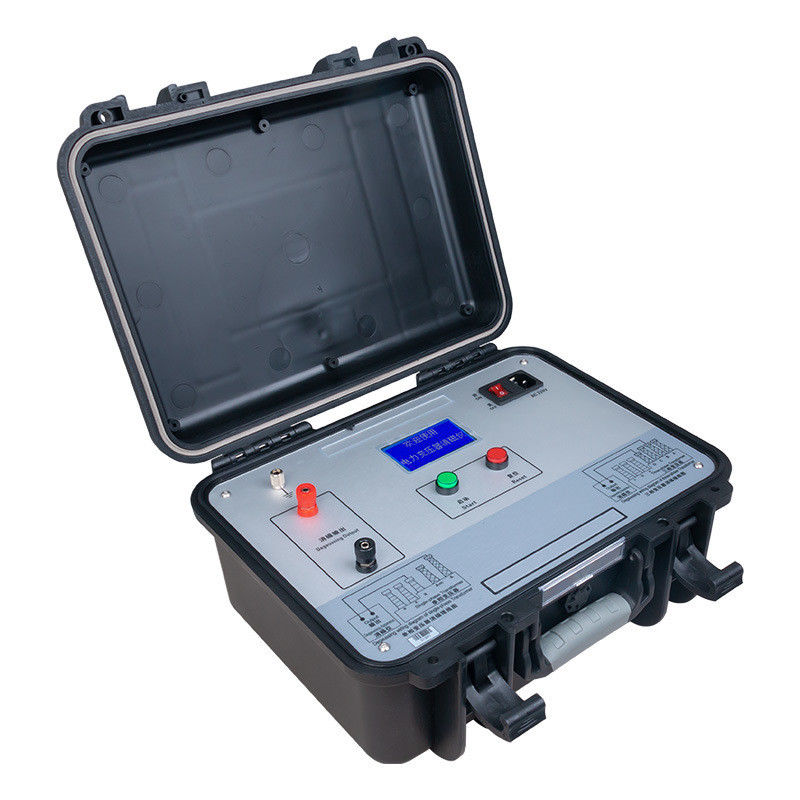

ترانسفورمور دماگنیتيزر XHXC105
XHXC105 تبدیل کننده demagnetizer یک دستگاه اختصاصی برای از بین بردن خطرات مغناطیسی باقی مانده پس از آزمایش مقاومت DC از تبدیل کننده های قدرت بزرگ و تبدیل کننده های ابزار است.به خاطر هیستریز ذاتی مواد آهن مغناطیسی، مغناطیس باقیمانده پس از اندازه گیری نسبت ولتاژ و مقاومت DC در هسته آهن باقی می ماند. هنگامی که ترانسفورماتور انرژی می گیرد، این مغناطیس باقیمانده باعث اشباع نیمه چرخه هسته می شود.تولید تعداد زیادی هارمونیک در جریان هیجان انگیزاین امر نه تنها مصرف انرژی واکنش را افزایش می دهد بلکه ممکن است باعث عملکرد نادرست دستگاه های حفاظت از رله شود و منجر به زیان اقتصادی شود.XHXC105 به طور ایمن و کارآمد قبل از انرژی سازی ترانسفورم از بقایای مغناطیس خارج می شود، حفاظت از ترانسفورماتور از مغناطیسی شدن ضربه جریان ورودی و اطمینان از راه اندازی و کار ایمن.
برنامه ها و مخاطبان هدف:طراحی شده برای سازندگان ترانسفورموری که قبل از تحویل از مغناطیس کردن و پذیرش کارخانه استفاده می کنند، نیروگاه و تیم های آزمایش پیشگیرانه خدمات عمومی که ترانسفورمورهای خود را برای انرژی ایمن آماده می کنند،تیم های راه اندازی و پذیرش ایستگاه های فرعی جدید، موسسات آزمایش ولتاژ بالا و ارائه دهندگان خدمات آزمایش مقاومت DC،و سازندگان ترانسفورماتور ابزار و کارگاه های تعمیر و نگهداری که باید قبل از انرژی گذاری، مغناطیس باقیمانده را از بین ببرند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| جریانی که از اندازه گیری استفاده می شود |
5A، 1A، 200mA، 5mA (تخصیص پذیر) |
| حالت دگاسینگ |
دستي، اتوماتيك |
| زمان از هم جدا شدن |
دستي 3 دقيقه در هر زمان؛ اتوماتيك 9 دقيقه در هر زمان |
| اثر گجاسی |
بیشتر از 90 درصد در هر زمان |
| اندازه گیری پیشرفت |
0 تا 100 درصد در زمان واقعی نمایش داده می شود |
| منبع برق کار |
AC220V±10٪ |
| فرکانس قدرت |
50 هرتز±1 هرتز |
| دمای کار |
-25 تا 50 درجه سانتیگراد |
| رطوبت کاری |
≤90٪ |
| وزن |
5 کیلوگرم (به غیر از لوله های آزمایش) |
| محدوده قابل استفاده |
ترانسفورماتورهای قدرت بزرگ 35kV و بالاتر و ترانسفورماتورهای ابزار، به ویژه ترانسفورماتورهای ظرفیت بزرگ 330kV و بالاتر |
ویژگی های پیشرفته
استفاده از تکنولوژی ثبت شده از اصول کاهش فرکانس تبدیل DC
ترانسفورماتورهای سه فاز فقط نیاز به بی-فاز demagnetization برای رسیدن به هدف
قضاوت اتوماتیک جریان ثابت با جمع آوری و پردازش داده های AD 16 بیتی
حالت های هوشمند خودکار و دستی گازی
سرعت سریع گازهای گلخانه ای: زمان یک بار از 30 دقیقه به کمتر از 4 دقیقه بهبود یافته است
اثر آشکار ضد شور: زمان تک بهبود یافته از 80 درصد به بیش از 90 درصد
می تواند به طور مستقیم از خطوط فعلی تست مقاومت DC استفاده کند، مناسب برای مطابقت با تست کننده مقاومت DC
رابط واضح چینی با نمایش زمان واقعی پیشرفت ضد گازی
مناسب برای ترانسفورماتورهای قدرت بزرگ 35kV و بالاتر و ترانسفورماتورهای ابزار قبل از انرژی، به ویژه ترانسفورماتورهای 330kV و بالاتر
اندازه کوچک و وزن سبک، بسیار مناسب برای استفاده در زمینه
این ابزار مهندسان آزمایش ترانسفورماتور را با یک راه حل قابل اعتماد و کارآمد برای از بین بردن مغناطیس باقیمانده فراهم می کند، به تولید کنندگان کمک می کند،خدمات عمومی و تیم های راه اندازی جلوگیری از آسیب های جریان داخل، کار نادرست حفاظت از رله و آلودگی کیفیت قدرت قبل از انرژی ترانسفورماتور.
سوالات عمومی
سوال1: این دستگاه از آهنگرهای ترانسفورماتور برای چه کسی طراحی شده؟
این برای تولید کنندگان ترانسفورموری که قبل از تحویل از مغناطیس کردن و پذیرش کارخانه، نیروگاه و تیم های آزمایش پیشگیرانه خدمات عمومی برای آماده سازی ترانسفورمورها برای انرژی ایمن طراحی شده است.,تیم های جدید راه اندازی و پذیرش ایستگاه های فرعی، موسسات آزمایش ولتاژ بالا و ارائه دهندگان خدمات آزمایش مقاومت DC،و سازندگان ترانسفورماتور ابزار و کارگاه های تعمیر و نگهداری که باید قبل از انرژی گذاری، مغناطیس باقیمانده را از بین ببرند.
س2: چرا قبل از انرژی گذاری ترانسفورماتور، از آهنگر شدن جلوگیری می شود؟
مغناطیس باقیمانده در هسته ترانسفورمور باعث اشباع نیمه چرخه می شود، که باعث تولید جریان وارد کننده و هارمونیک های بزرگ می شود. این می تواند باعث سوء عملکرد حفاظت از رله شود،شکست های مکرر انرژی، فشرده سازی متراکم از ترانسفورماتورهای همسایه، قطع برق بزرگ، آسیب به ترانسفورماتورها و قطع کننده های مدار از نیروی الکترودینامیک بیش از حد، دقت اندازه گیری CT کاهش یافته،آلودگی کیفیت برق و نوسانات ولتاژازآغربازی قبل از انرژی گذاری این خطرات را از بین می برد و عملکرد امن ترانسفورماتور را تضمین می کند.
سوال 3: XHXC105 چگونه مغناطیس باقیمانده را از بین می برد؟
XHXC105 از اصل کاهش فرکانس تبدیل DC استفاده می کند. از روش ضد مغناطیسی DC با کاهش دوره ای دامنه جریان و تغییر دوره ای قطب جریان استفاده می کند.با کاهش تدریجی حلقه هیستریز و لغو قطب های مغناطیسی در برابر یکدیگردر حالت خودکار، ابزار انجام demagnetization در دنباله 5A، 1A، 200mA و 5mA تا پیشرفت به 100 درصد می رسد،بعدش به طور خودکار تخليه ميشه.
سوال 4: مشخصات کلیدی و عملکرد چیست؟
جریان ضد گازی دارای چهار دنده 5A، 1A، 200mA و 5mA است که قابل تنظیم است. حالت دستی حدود 3 دقیقه در هر زمان و حالت خودکار حدود 9 دقیقه در هر زمان طول می کشد.با اثر ضد گازی بیش از 90 درصد در هر زمانابزار با AC220V بیشتر یا کمتر از 10 درصد منبع برق در 50Hz بیشتر یا کمتر از 1Hz کار می کند، در -25 درجه سانتیگراد تا 50 درجه سانتیگراد با رطوبت بیش از 90 درصد کار می کند،و وزن آن فقط 5 کیلوگرم است، به غیر از لوله های آزمایش..
س5: آیا XHXC105 برای استفاده در میدان مناسب است؟
بله، دستگاه دارای دو کلید است: کلید قرمز برای انتخاب و تنظیم مجدد، و کلید سبز برای تایید و شروع.آن را یک رابط چینی روشن با نمایش در زمان واقعی از حالت degassingاندازه کوچک و وزن سبک آن 5 کیلوگرم آن را برای استفاده در محل در زیر ایستگاه ها بسیار مناسب می کند.نیروگاه ها و محل های تولید.
