روغن عایق گاز کروماتوگراف ترانسفورم عایق روغن تستر XHSP1700

Name: روغن عایق گاز کروماتوگراف ترانسفورم عایق روغن تستر XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHSP1700

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHSP1700

مدل شماره:

XHSP1700

سفارشی:

سفارشی

رنگ:

مشکی

بسته حمل و نقل:

جعبه چوبی پر از کف داخل

علامت تجاری:

XHSP1700

مبدا:

چین Xi′an

قابلیت ارائه:

1000 قطعه در سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

گواهینامه ضمانت نامه

گارانتی:

12 ماه

برجسته کردن:

High Light

برجسته کردن:

FID و TCD DGA سه دستگاه

کنترل دمای 6 کانال 0.1 درجه سانتیگراد

تشخیص از راه دور شبکه 253 واحد

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

برنامه هدف: مهندسی شده برای آزمایشگاه‌های تجزیه و تحلیل گازهای محلول (DGA) در صنعت برق، مراکز ارزیابی وضعیت ترانسفورماتورها، و تولیدکنندگان تجهیزات الکتریکی روغنی (کارخانه‌های ترانسفورماتور، کارخانه‌های بوشینگ، کارخانه‌های چینی ولتاژ بالا) که به جداسازی کروماتوگرافی با دقت بالا از گازهای محلول نشان‌دهنده عیب نیاز دارند. برخلاف آنالایزرهای قابل حمل میدانی، XHSP1700 تشخیص همزمان سه آشکارساز با کیفیت آزمایشگاهی را با مدیریت چند دستگاهی شبکه‌ای (۲۵۳ واحد) برای تشخیص سلامت ترانسفورماتور در مقیاس ناوگان ارائه می‌دهد.

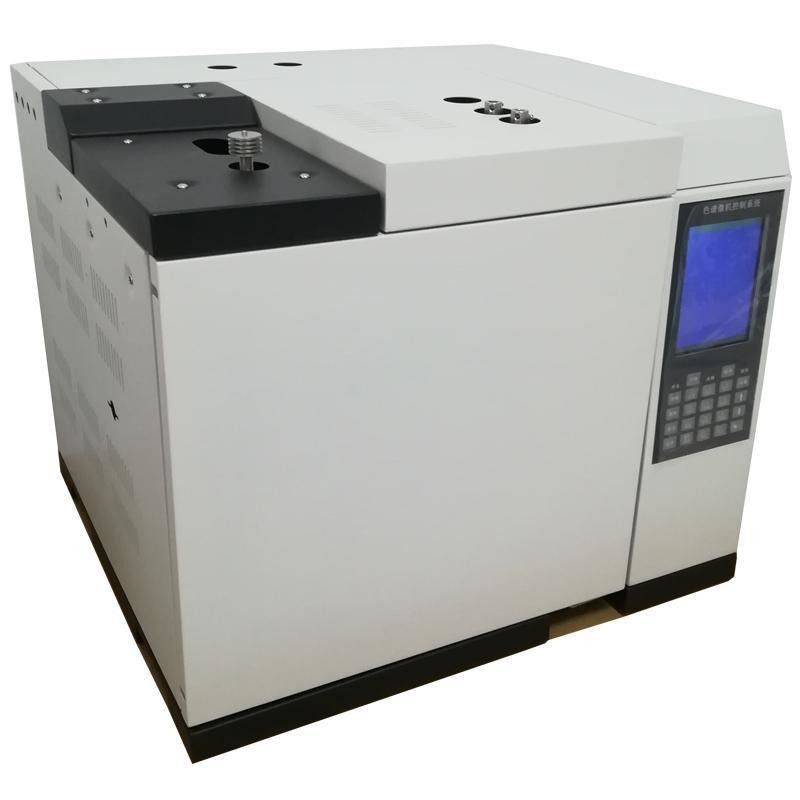

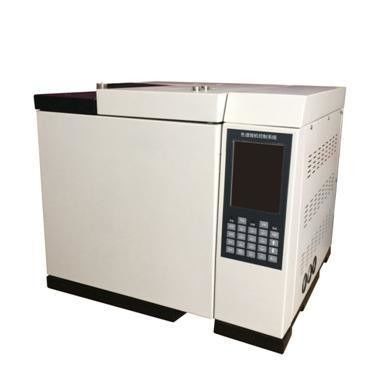

کروماتوگراف گاز روغن عایق XHSP1700

کروماتوگراف گاز روغن عایق XHSP1700 از فرآیند سه آشکارساز با یک تزریق، دو ستون موازی و یک پیکربندی تقسیم استفاده می‌کند. از نظر حساسیت تشخیص، تفکیک پیک کروماتوگرافی و دقت کمی، از الزامات استانداردهای ملی و صنعتی فراتر می‌رود. این دستگاه که به یک ایستگاه کاری کروماتوگرافی اختصاصی شبکه‌ای متصل است، به تولیدکنندگان تجهیزات الکتریکی روغنی و شرکت‌های برق خدمت می‌کند - بهترین عملکرد، راحت‌ترین عملیات و حساس‌ترین تشخیص را برای تجزیه و تحلیل گازهای محلول ترانسفورماتور (DGA) ارائه می‌دهد.

تجزیه و تحلیل گازهای محلول مهمترین ابزار تشخیصی برای ارزیابی وضعیت ترانسفورماتور است. با شناسایی و تعیین کمیت گازهای محلول ناشی از عیب - هیدروژن (H2)، استیلن (C2H2)، اتیلن (C2H4)، اتان (C2H6)، متان (CH4)، مونوکسید کربن (CO) و دی اکسید کربن (CO2) - XHSP1700 طبق استانداردهای تفسیری IEC 60599 و IEEE C57.104، طبقه‌بندی دقیق عیوب حرارتی، تخلیه جزئی و شرایط قوس الکتریکی را امکان‌پذیر می‌سازد.

XHSP1700

ویژگی‌های کلیدی

تشخیص همزمان سه آشکارساز: پشتیبانی از FID (آشکارساز یونیزاسیون شعله‌ای)، TCD (آشکارساز هدایت حرارتی) و نصب همزمان تا سه آشکارساز - امکان پروفایل کامل گازهای محلول را در یک مرحله تزریق فراهم می‌کند.

مدیریت از راه دور اترنت: اترنت تطبیقی ۱۰/۱۰۰M با پشته IP داخلی، انتقال داده از راه دور را از طریق LAN سازمانی و اینترنت امکان‌پذیر می‌سازد. پشتیبانی از حداکثر ۲۵۳ کروماتوگراف بر روی یک ایستگاه کاری شبکه با نظارت بلادرنگ، کنترل معکوس و مدیریت متمرکز داده.

کنترل دمای دقیق ۶ کاناله: شش منطقه کنترل دمای کاملاً مستقل از ۸ درجه سانتی‌گراد بالاتر از دمای محیط تا ۴۵۰ درجه سانتی‌گراد با دقت ۰.۱ درجه سانتی‌گراد و گرمایش قابل برنامه‌ریزی ۱۶ مرحله‌ای - پایداری حرارتی مورد نیاز برای زمان‌های نگهداری قابل تکرار DGA را فراهم می‌کند.

پردازش سیگنال AD ۲۴ بیتی: تبدیل آنالوگ به دیجیتال ۲۴ بیتی با نویز کم و وضوح بالا با ذخیره‌سازی خط پایه و توابع تفریق خط پایه - اطمینان از ادغام پیک قابل اعتماد حتی برای غلظت‌های گاز در سطح ردیابی.

معماری موازی چند پردازنده‌ای: پردازنده‌های اختصاصی برای کنترل دما، جمع‌آوری داده و ارتباطات، عملکرد پایدار را تحت پیکربندی‌های پیچیده چند آشکارساز تضمین می‌کنند - با تشخیص خودکار عیب و حفاظت از داده در هنگام قطع برق.

سیستم عامل دوگانه چینی/انگلیسی: نمایشگر LCD رنگی ۵.۷ اینچی با گزینه‌های کنترل صفحه کلید و کامپیوتر، پشتیبانی از تعویض زبان آزاد و شناسایی خودکار آشکارساز برای ساده‌سازی گردش کار اپراتور.

طراحی ماژولار: ساختار ماژولار امکان تعویض آسان آشکارساز و ارتقاء آینده را فراهم می‌کند - از سرمایه‌گذاری آزمایشگاه محافظت کرده و در عین حال نیازهای تحلیلی در حال تحول را برآورده می‌سازد.

مشخصات فنی

کنترل دما	۶ کانال، ۸ درجه سانتی‌گراد تا ۴۵۰ درجه سانتی‌گراد بالاتر از دمای محیط، افزایش ۱ درجه سانتی‌گراد، دقت ۰.۱ درجه سانتی‌گراد
گرمایش برنامه‌ریزی شده	۱۶ مرحله، نرخ افزایش ۰.۱~۳۹ درجه سانتی‌گراد در دقیقه (عادی) / ۰.۱~۸۰ درجه سانتی‌گراد در دقیقه (سرعت بالا)
آشکارسازها	FID، TCD؛ حداکثر ۳ آشکارساز به طور همزمان
انواع تزریق‌کننده	ستون بسته‌بندی شده، مویرگی، گاز شیر شش‌راهه، هدسپیس خودکار (اختیاری)
کنترل گاز	شیر مکانیکی / کنترل جریان فشار الکترونیکی (اختیاری)
ارتباطات	اترنت IEEE802.3، تشخیص از راه دور و به‌روزرسانی برنامه
ظرفیت شبکه	۲۵۳ کروماتوگراف در هر ایستگاه کاری
نمایشگر	LCD رنگی ۵.۷ اینچی
رویدادهای خارجی	۴ کانال؛ خروجی کنترل کمکی ۴ کانال

سوالات متداول

سوال ۱: چرا تجزیه و تحلیل گازهای محلول برای ارزیابی وضعیت ترانسفورماتور ضروری است؟

تجزیه و تحلیل گازهای محلول (DGA) به طور گسترده‌ای به عنوان مؤثرترین روش تشخیصی غیرتهاجمی برای تشخیص عیوب اولیه در ترانسفورماتورهای روغنی شناخته می‌شود. انواع مختلف عیوب الگوهای گازی مشخصی تولید می‌کنند: تخلیه جزئی عمدتاً هیدروژن (H2) تولید می‌کند؛ عیوب حرارتی (گرم شدن بیش از حد) اتیلن (C2H4) و متان (CH4) تولید می‌کنند؛ قوس الکتریکی استیلن (C2H2) تولید می‌کند. پیکربندی سه آشکارساز XHSP1700 با FID و TCD به طور همزمان تمام گازهای کلیدی عیب را در یک تزریق تعیین کمیت می‌کند و امکان شناسایی دقیق نوع عیب را طبق روش‌های تفسیری IEC 60599 و IEEE C57.104 فراهم می‌سازد - اغلب ماه‌ها قبل از اینکه عیب توسط تست‌های الکتریکی به تنهایی قابل تشخیص باشد.

سوال ۲: معماری ایستگاه کاری شبکه‌ای چگونه به آزمایشگاه‌های چند مکانی سود می‌رساند؟

معماری شبکه مبتنی بر اترنت XHSP1700 از حداکثر ۲۵۳ کروماتوگراف بر روی یک ایستگاه کاری پشتیبانی می‌کند و امکان موارد زیر را فراهم می‌سازد: (۱) مدیریت متمرکز داده - تمام نتایج DGA در یک پایگاه داده برای روند وضعیت ترانسفورماتور در کل ناوگان بایگانی می‌شوند؛ (۲) نظارت از راه دور - سرپرستان واحد و مدیریت ارشد می‌توانند عملیات دستگاه و نتایج تجزیه و تحلیل را در زمان واقعی از هر مکانی مشاهده کنند؛ (۳) تشخیص از راه دور - مهندسان سازنده می‌توانند از طریق اینترنت (با اجازه کاربر) متصل شوند تا مشکلات را تشخیص داده و میان‌افزار را به‌روزرسانی کنند؛ (۴) بهره‌وری هزینه - یک ایستگاه کاری مبتنی بر PC چندین دستگاه را مدیریت می‌کند و سرمایه‌گذاری فناوری اطلاعات به ازای هر دستگاه را به حداقل می‌رساند. طراحی اتصال سه سطحی (محلی، سرپرست واحد، سرپرست مافوق) سلسله مراتب سازمانی شرکت‌های برق استانی و منطقه‌ای را پشتیبانی می‌کند.

سوال ۳: کنترل دمای ۶ کاناله برای DGA قابل تکرار چه اهمیتی دارد؟

جداسازی کروماتوگرافی گازهای محلول به پروفایل‌های دمایی ستون دقیق و قابل تکرار متکی است. هر یک از شش کانال کنترل دمای مستقل را می‌توان با حداکثر ۱۶ مرحله گرمایش از ۸ درجه سانتی‌گراد بالاتر از دمای محیط تا ۴۵۰ درجه سانتی‌گراد با دقت ۰.۱ درجه سانتی‌گراد برنامه‌ریزی کرد. این قابلیت چند منطقه‌ای و چند شیب امکان موارد زیر را فراهم می‌کند: (۱) جداسازی بهینه جفت گازهای هم‌الوت (مانند اتیلن/اتان) از طریق شیب‌های دمایی کنترل شده دقیق؛ (۲) خنک‌سازی سریع ستون از طریق سیستم درب پشتی خودکار برای زمان‌های چرخه سریع‌تر بین تزریق‌ها؛ (۳) عملکرد همزمان چندین ستون و آشکارساز در دماهای بهینه متفاوت - که هنگام استفاده از ستون‌های بسته‌بندی شده و مویرگی در همان پیکربندی موازی سه آشکارساز حیاتی است. دقت ۰.۱ درجه سانتی‌گراد، تکرارپذیری زمان نگهداری را در حدود ۰.۵٪ RSD در صدها تزریق متوالی تضمین می‌کند.

سوال ۴: چه روش‌های معرفی نمونه پشتیبانی می‌شوند؟

XHSP1700 از چهار نوع تزریق‌کننده پشتیبانی می‌کند: (۱) تزریق ستون بسته‌بندی شده - روش استاندارد برای DGA معمول با استخراج گاز هدسپیس از نمونه‌های روغن؛ (۲) تزریق مویرگی - برای جداسازی با وضوح بالا هنگام تجزیه و تحلیل ماتریس‌های پیچیده روغن یا کاربردهای تحقیقاتی؛ (۳) تزریق گاز شیر شش‌راهه - نمونه‌برداری خودکار گاز با تکرارپذیری عالی برای آزمایشگاه‌های DGA با توان عملیاتی بالا؛ (۴) تزریق هدسپیس خودکار (اختیاری) - استخراج و تزریق کاملاً خودکار روغن به گاز، که دستکاری اپراتور را به حداقل رسانده و تکرارپذیری را بهبود می‌بخشد. این دستگاه همچنین دارای یک برنامه خودکار راه‌اندازی زمان‌بندی شده برای تجزیه و تحلیل گاز آنلاین بدون نظارت در صورت جفت شدن با اجزای نمونه‌برداری خودکار است.

سوال ۵: چگونه مدیریت AD ۲۴ بیتی و خط پایه، تشخیص گاز در سطح ردیابی را تضمین می‌کند؟

عیوب اولیه ترانسفورماتور گازهای محلول را در غلظت‌های بسیار پایین تولید می‌کنند - اغلب سطوح تک رقمی ppm برای هیدروژن و استیلن. مبدل آنالوگ به دیجیتال ۲۴ بیتی XHSP1700، ۱۶.۷ میلیون سطح سیگنال گسسته را در مقایسه با ۶۵,۵۳۶ سطح در یک سیستم ۱۶ بیتی سنتی ارائه می‌دهد - بهبود ۲۵۶ برابری در وضوح. همراه با ذخیره‌سازی خط پایه و توابع تفریق، این امر ادغام پیک قابل اعتماد را حتی زمانی که پیک آنالیت فقط به طور جزئی بالاتر از نویز خط پایه است، امکان‌پذیر می‌سازد. دستگاه چندین پروفایل خط پایه را برای پیکربندی‌های مختلف ستون/آشکارساز ذخیره می‌کند و به طور خودکار تفریق مناسب را برای هر تجزیه و تحلیل اعمال می‌کند. این قابلیت کاهش نویز به ویژه برای تشخیص استیلن ردیابی (شاخص اصلی قوس الکتریکی) در غلظت‌های کمتر از ۱ ppm ارزشمند است.
