تست کننده مقاومت 20A دیجیتال DC قابل حمل برای چرخاندن ترانسفورم XHZ1020 صفحه نمایش لمسی 7 اینچی ذخیره سازی داده بلوتوث

تست کننده مقاومت 20A دیجیتال DC قابل حمل برای چرخاندن ترانسفورم XHZ1020 صفحه نمایش لمسی 7 اینچی ذخیره سازی داده بلوتوث

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	ISO
شماره مدل:	XHZ1040

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

شماره مدل:

XHZ1040

مدل شماره:

XHZ1040

سفارشی:

سفارشی

بسته حمل و نقل:

کیس چوبی صادراتی

علامت تجاری:

تست XZH

مبدا:

قابلیت ارائه:

2000 عدد در سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

گواهینامه ضمانت نامه

گارانتی:

12 ماه

برجسته کردن:

High Light

برجسته کردن:

آزمون کننده مقاومت متناوب ترانسفورم 20A

تحلیلگر مقاومت ورودی دیجیتال

تست کننده مقاومت بلوتوث قابل حمل

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 PCS در سال

توضیحات محصول

مرور کلی محصول

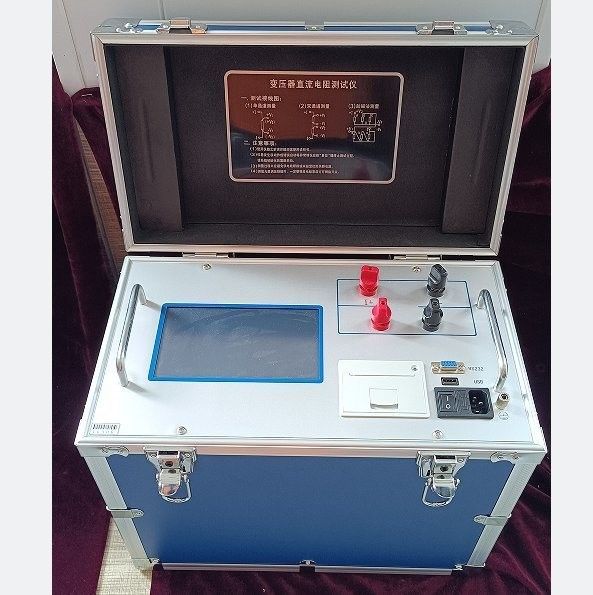

XHZ1020 — تستر مقاومت DC دیجیتال 20 آمپر برای سیم‌پیچ ترانسفورماتور

6 محدوده جریان (20 میلی‌آمپر تا 20 آمپر) • صفحه نمایش لمسی 7 اینچی • کنترل برنامه بلوتوث • حافظه 1000 گروهی

XHZ1020 یک تستر مقاومت DC دیجیتال با کنترل میکروکنترلر پرسرعت است که به طور خاص برای اندازه‌گیری مقاومت سیم‌پیچ ترانسفورماتور طراحی شده است. تست مقاومت DC ترانسفورماتور یک مورد اجباری برای بازرسی محصول نیمه‌ساخته، تست پذیرش کارخانه، نصب، تعمیرات اساسی، تأیید تعویض‌کننده ضربه‌گیر، تست تحویل و نگهداری پیشگیرانه در بخش برق است. این ابزار کیفیت جوش اتصالات سیم‌پیچ، اتصال کوتاه بین دورها، وضعیت و دقت موقعیت کنتاکت تعویض‌کننده ضربه‌گیر، یکپارچگی سیم‌های اتصال و شکستگی رشته‌های هادی موازی را بررسی می‌کند. XHZ1020 با بهره‌گیری از فناوری منبع تغذیه پیشرفته با اندازه جمع‌وجور، طراحی سبک و تکرارپذیری عالی، اندازه‌گیری‌های سریع و دقیق مقاومت DC را برای ترانسفورماتورها در تمام رتبه‌ها ارائه می‌دهد.

ویژگی‌های کلیدی

کنترل MCU پرسرعت: عملیات کاملاً خودکار با میکروکنترلر پرسرعت، تکمیل سریع اندازه‌گیری و کنترل بصری با یک لمس از طریق صفحه نمایش لمسی 7 اینچی.
فناوری منبع تغذیه پیشرفته: محدوده‌های جریان متعدد (20 میلی‌آمپر، 1 آمپر، 2.5 آمپر، 5 آمپر، 10 آمپر، 20 آمپر) با پوشش اندازه‌گیری گسترده، مناسب برای تست مقاومت DC ترانسفورماتورهای قدرت کوچک، متوسط و بزرگ.
سیستم حفاظت جامع: حفاظت قابل اعتماد در برابر ولتاژ معکوس (back-EMF) ابزار را در برابر ضربه القایی محافظت می‌کند. مدار تخلیه خودکار با هشدار صوتی و نشانگر تخلیه واضح، خطای اپراتور را به حداقل می‌رساند.
مدیریت هوشمند انرژی: ابزار به طور مداوم با حداقل مصرف انرژی کار می‌کند و به طور موثر تولید گرما را کاهش می‌دهد و عمر قطعات را افزایش می‌دهد و در عین حال عملکرد اندازه‌گیری را حفظ می‌کند.
صفحه نمایش LCD رنگی لمسی با روشنایی بالا 7 اینچی: حتی در نور مستقیم خورشید به وضوح قابل مشاهده است. عملیات تمام صفحه لمسی با جابجایی زبان چینی/انگلیسی و تم‌های رنگی قابل انتخاب برای ترجیح کاربر.
خروجی داده چند رابط: ارتباط بلوتوث، پورت سریال RS232 و رابط USB برای اتصال به کامپیوتر و ذخیره‌سازی داده در فلش مموری USB. چاپگر میکرو داخلی از نوع پنلی با قابلیت چاپ کاراکتر چینی.
کنترل برنامه موبایل: سازگار با گوشی‌ها و تبلت‌های اندرویدی از طریق حساب عمومی وی‌چت. برنامه اختصاصی را برای کنترل کامل ابزار از راه دور، ذخیره و بارگذاری داده‌های تست و بررسی راحت داده‌ها دانلود کنید.
ذخیره‌سازی داده 1000 گروهی: ساعت تقویم دائمی داخلی با حافظه خاموشی تا 1000 گروه داده تست را حفظ می‌کند، که در هر زمان برای بررسی تاریخی، مقایسه و تولید گزارش قابل دسترسی است.

مشخصات فنی

پارامتر	مشخصات
محدوده‌های جریان خروجی	<20 میلی‌آمپر، 1 آمپر، 2.5 آمپر، 5 آمپر، 10 آمپر، 20 آمپر
فازهای اندازه‌گیری	AB، BC، CA، AN، BN، CN، ab، bc، ca، an، bn، cn
نمایشگر	LCD رنگی لمسی با روشنایی بالا 7 اینچی، دو زبانه چینی/انگلیسی، چند تم
ذخیره‌سازی داده	1000 گروه با ساعت تقویم دائمی و حفظ در زمان خاموشی
رابط‌های ارتباطی	بلوتوث، RS232، USB (خروجی داده U-disk + ارتباط با کامپیوتر)
چاپگر	چاپگر میکرو داخلی از نوع پنلی، چاپ کاراکتر چینی
برنامه موبایل	کنترل گوشی/تبلت اندروید از طریق حساب عمومی وی‌چت و برنامه اختصاصی
توابع حفاظتی	حفاظت در برابر ولتاژ معکوس (back-EMF)، تخلیه خودکار با هشدار صوتی، نشانگر تخلیه
تصحیح دما	ورودی دمای سیم‌پیچ با تصحیح خودکار به 75 درجه سانتی‌گراد
منبع تغذیه	AC 220 ولت ±10%، 50 هرتز
دمای عملیاتی	0 درجه سانتی‌گراد تا 45 درجه سانتی‌گراد
رطوبت عملیاتی	<75% RH

روش‌های اندازه‌گیری

اندازه‌گیری تک فاز (روش استاندارد)

اتصال مستقیم • روش کلوین چهار سیمه • انتخاب فاز کامل

اندازه‌گیری استاندارد چهار سیمه (کلوین) با استفاده از سیم‌های جریان (I+, I-) و ولتاژ (V+, V-) جداگانه برای حذف خطای مقاومت سیم. هر ترکیب فازی را از منوی صفحه لمسی انتخاب کنید: AB، BC، CA برای سیم‌پیچ‌های دلتای سه فاز؛ AN، BN، CN برای سیم‌پیچ‌های ولتاژ بالا ستاره‌ای؛ ab، bc، ca، an، bn، cn برای سیم‌پیچ‌های ولتاژ پایین. دمای سیم‌پیچ را وارد کرده و محدوده جریان مناسب را بر اساس مقدار مقاومت مورد انتظار برای سرعت اندازه‌گیری بهینه انتخاب کنید.

روش تحریک کمکی (برای ترانسفورماتورهای YNd11)

کمک مدار مغناطیسی • اندازه‌گیری سریع‌تر • ترانسفورماتورهای با ظرفیت بالا

برای ترانسفورماتورهای با ظرفیت بالا که حداکثر جریان تست موجود ممکن است برای اندازه‌گیری سریع سیم‌پیچ ولتاژ پایین کافی نباشد، یا زمانی که اندازه‌گیری سریع‌تر مورد نظر است، می‌توان از روش تحریک کمکی (کمک مدار مغناطیسی) استفاده کرد. این پیکربندی سیم‌کشی تخصصی، که برای ترانسفورماتورهای متصل به YNd11 قابل استفاده است، به اعمال کمک میدان مغناطیسی برای تسریع مغناطیس‌سازی هسته می‌پردازد و زمان تثبیت اندازه‌گیری مقادیر مقاومت DC سیم‌پیچ ولتاژ پایین Rac، Rba و Rbc را به طور قابل توجهی کاهش می‌دهد.

گردش کار تست

آماده‌سازی ایمنی و اتصالتأیید کنید که ترانسفورماتور کاملاً قطع برق و ایزوله شده است. ترمینال زمین ابزار را به یک نقطه زمین قابل اعتماد وصل کنید. سیم‌های جریان I+/I- و سیم‌های ولتاژ V+/V- را با استفاده از روش چهار سیمه به سیم‌پیچ تحت آزمایش وصل کنید.
پیکربندی پارامترهای تستابزار را روشن کنید (AC 220 ولت). در صفحه لمسی 7 اینچی، نام مدل محصول تست، دمای سیم‌پیچ، دمای مرجع (معمولاً 75 درجه سانتی‌گراد)، موقعیت تعویض‌کننده ضربه‌گیر، ترکیب فاز تست و جنس سیم‌پیچ (مس/آلومینیوم) را وارد کنید.
انتخاب محدوده جریان و شروع اندازه‌گیریمحدوده جریان مناسب (<20 میلی‌آمپر تا 20 آمپر) را بر اساس مقاومت سیم‌پیچ مورد انتظار انتخاب کنید. برای شروع روی "اندازه‌گیری مقاومت DC" ضربه بزنید — صفحه نمایش "در حال شارژ، لطفاً صبر کنید" را نشان می‌دهد و نتیجه تست در عرض چند ثانیه ظاهر می‌شود.
مدیریت و خروجی دادهپس از اندازه‌گیری، برای دریافت نسخه چاپی فوری روی "چاپ داده"، "ذخیره در USB" برای ذخیره در فلش مموری ضربه بزنید، یا از بلوتوث/RS232/USB برای انتقال داده به کامپیوتر استفاده کنید. داده‌های تاریخی را در منوی مدیریت داده با ظرفیت ذخیره‌سازی 1000 گروه مرور کنید.
تخلیه ایمن و قطع اتصالپس از تست سیم‌پیچ‌های القایی، منتظر بمانید تا دنباله تخلیه خودکار کامل شود (با نشانگر وضعیت تخلیه مشخص می‌شود). هشدار صوتی زمانی که تخلیه کامل شد متوقف می‌شود. هرگز سیم‌های تست را قبل از تأیید ایمنی توسط نشانگر تخلیه قطع نکنید.

کاربردها

س1: چرا تست مقاومت DC برای نگهداری ترانسفورماتور حیاتی است؟ اندازه‌گیری مقاومت DC خط تولید سیم‌پیچ‌های ترانسفورماتور نیمه‌ساخته و تمام شده برای کنترل کیفیت، بازرسی جوش و تأیید انطباق قبل از حمل و نقل.راه‌اندازی و تست تحویل ترانسفورماتور:

س1: چرا تست مقاومت DC برای نگهداری ترانسفورماتور حیاتی است؟نگهداری پیشگیرانه و تأیید تعویض‌کننده ضربه‌گیر: تست‌های معمول برای تشخیص تخریب سیم‌پیچ، اتصال کوتاه بین دورها، تخریب کنتاکت تعویض‌کننده ضربه‌گیر و مشکلات اتصال سیم قبل از اینکه باعث خرابی ترانسفورماتور شوند.

س1: چرا تست مقاومت DC برای نگهداری ترانسفورماتور حیاتی است؟ اندازه‌گیری مقاومت سیم‌پیچ پس از تعمیرات اساسی ترانسفورماتور، تعویض تعویض‌کننده ضربه‌گیر، یا رویدادهای عیب مشکوک برای تأیید کیفیت تعمیر و یکپارچگی سیم‌پیچ.سوالات متداول

س1: چرا تست مقاومت DC برای نگهداری ترانسفورماتور حیاتی است؟تست مقاومت DC ترانسفورماتور یک مورد تست پیشگیرانه اجباری است که توسط مقررات بخش برق مشخص شده است. این تست کیفیت جوش اتصالات سیم‌پیچ را تأیید می‌کند، اتصال کوتاه بین دورها را تشخیص می‌دهد، وضعیت کنتاکت و دقت موقعیت تعویض‌کننده ضربه‌گیر را تأیید می‌کند، سیم‌های اتصال شکسته را شناسایی می‌کند و شکستگی رشته‌ها را در هادی‌های با سیم‌پیچ موازی پیدا می‌کند. هر یک از این نقص‌ها می‌تواند منجر به گرم شدن بیش از حد موضعی، پیری شتاب‌دار عایق و در نهایت خرابی ترانسفورماتور در صورت عدم شناسایی شود. تست منظم مقاومت DC قبل از تشدید مشکلات پرهزینه، هشدار زودهنگامی از مشکلات در حال توسعه ارائه می‌دهد.س2: چه محدوده جریانی را باید برای ترانسفورماتورم انتخاب کنم؟

XHZ1020 شش محدوده جریان قابل انتخاب از <20 میلی‌آمپر تا 20 آمپر را ارائه می‌دهد. جریان مناسب به مقدار مقاومت سیم‌پیچ و اندازه ترانسفورماتور بستگی دارد. تنظیمات جریان بالاتر، مغناطیس‌سازی سریع‌تر هسته و اندازه‌گیری سریع‌تر را برای سیم‌پیچ‌های با مقاومت کم و توان بالا فراهم می‌کند. محدوده <20 میلی‌آمپر برای سیم‌پیچ‌های با مقاومت بالا یا ترانسفورماتورهای ابزار کوچک مناسب است. اگر جریان انتخاب شده از قابلیت محدوده فراتر رود، ابزار در وضعیت "در حال شارژ" باقی می‌ماند و اندازه‌گیری را کامل نمی‌کند — به سادگی دکمه ریست را فشار داده و محدوده جریان پایین‌تری را انتخاب کنید.

س3: چرا باید قبل از قطع سیم‌های تست منتظر نشانگر تخلیه بمانم؟

ترانسفورماتورها دستگاه‌های بسیار القایی هستند. در طول اندازه‌گیری مقاومت DC، سیم‌پیچ انرژی مغناطیسی قابل توجهی را ذخیره می‌کند. اگر سیم‌های تست قبل از تخلیه ایمن انرژی ذخیره شده قطع شوند، میدان مغناطیسی در حال فروپاشی یک ولتاژ بالا القایی ایجاد می‌کند که می‌تواند باعث شوک الکتریکی شدید به پرسنل و آسیب به ابزار شود. XHZ1020 دارای یک مدار تخلیه خودکار داخلی است که انرژی ذخیره شده را پس از اندازه‌گیری یا ریست به طور ایمن تخلیه می‌کند. هشدار صوتی تخلیه و نشانگر بصری زمانی که تخلیه کامل شد را تأیید می‌کنند. همیشه قبل از برداشتن اتصالات منتظر توقف نشانگر باشید.

س4: آیا می‌توانم XHZ1020 را از راه دور از طریق تلفن همراهم کنترل کنم؟

بله. XHZ1020 از کنترل از راه دور از طریق گوشی‌های هوشمند و تبلت‌های اندرویدی پشتیبانی می‌کند. برنامه اختصاصی را از طریق حساب عمومی وی‌چت دانلود کنید. پس از جستجوی ابزار، برنامه را دانلود و نصب کنید. برنامه از طریق بلوتوث به ابزار متصل می‌شود و امکان کنترل کامل از راه دور تمام توابع اندازه‌گیری، نمایش داده‌های بی‌درنگ، ذخیره و بارگذاری داده‌های تست و بررسی راحت داده‌های تاریخی را فراهم می‌کند — ایده‌آل برای تست میدانی که دسترسی مستقیم به ابزار ممکن است محدود باشد.س5: چه اقدامات احتیاطی ایمنی را باید رعایت کنم و چه مواردی با ابزار همراه است؟

الزامات کلیدی ایمنی: قبل از اتصال، تأیید کنید که ترانسفورماتور قطع برق است؛ اطمینان حاصل کنید که بدنه ابزار زمین شده است؛ در حین اندازه‌گیری تعویض‌کننده ضربه‌گیر را تغییر ندهید؛ اگر برق در حین تست قطع شد، قبل از قطع اتصال 30 ثانیه صبر کنید؛ سیم‌پیچ‌های دیگر را اتصال کوتاه نکنید؛ ولتاژ تغذیه را بررسی کنید (AC 220 ولت ±10% 50 هرتز). هر XHZ1020 به عنوان یک کیت کامل با سیم‌های تست، کابل برق، کابل زمین، کاغذ چاپگر و دفترچه راهنمای کاربر عرضه می‌شود. تحویل استاندارد 5-8 روز کاری با 1 سال گارانتی و پشتیبانی فنی مادام‌العمر است. حداقل سفارش 1 واحد با شرایط پرداخت T/T است.
