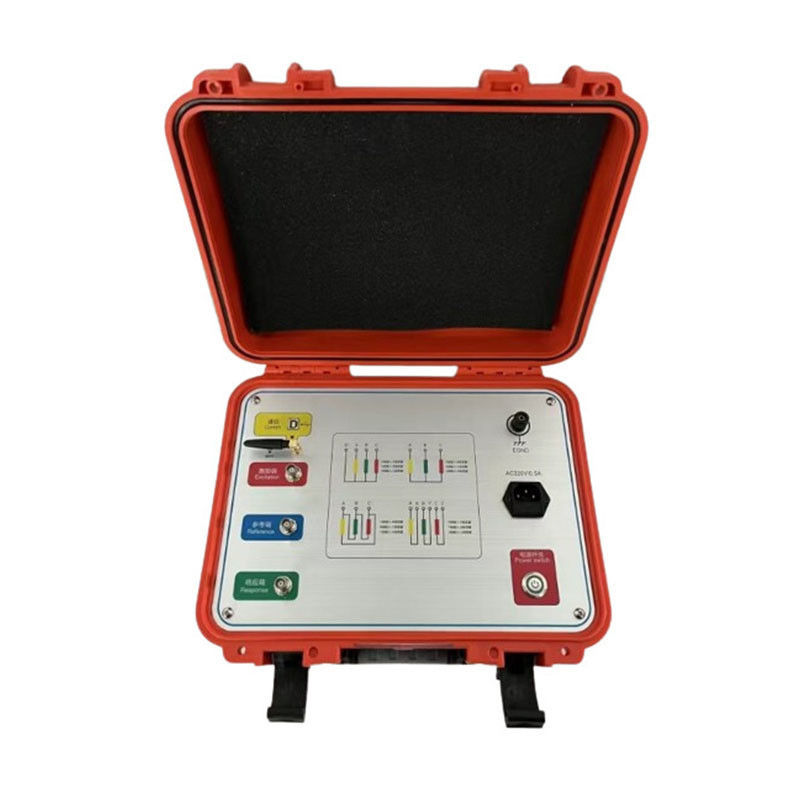

تحلیلگر فرکانس ترانسفورموری برای خدمات پس از فروش

The transformer winding deformation tester can accurately judge the internal faults of the transformer based on the measurement of the characteristic parameters of the internal windings of the transformer and the internal fault frequency response analysis (FRA) method currently being developed and perfected by developed countries in the world.
پس از طراحی و تولید ترانسفورماتور، کویل ها و ساختار داخلی آن تعیین می شوند. بنابراین برای یک کویل ترانسفورماتور چند پیچ،اگر سطح ولتاژ یکسان باشد و روش پیچ و خم یکسان باشد.، پارامترهای مربوطه (Ci، Li) هر کویل باید مشخص باشد. بنابراین پاسخ ویژگی دامنه فرکانس هر کویل نیز تعیین می شود،و طیف فرکانس بین کویل های سه فاز مربوطه قابل مقایسه است.
اگر ترانسفورماتور دارای مدار کوتاه بین چرخش ها یا مراحل در طول آزمایش باشد، یا در طول حمل تصادف داشته باشد که منجر به جابجایی نسبی کویل ها شود،و تغییر شکل کویل به دلیل تنش الکترومغناطیسی در شرایط مدار کوتاه و نقص در طول کار، پارامترهای توزیع پیچ های ترانسفورماتور تحت تاثیر قرار می گیرند. تغییرات رخ می دهد. این به نوبه خود بر ویژگی های دامنه فرکانس اصلی ترانسفورماتور تأثیر می گذارد و تغییر می کند، یعنیفرکانس پاسخ تغییر در دامنه و تغییر نقطه فرکانس رزونانس، و غیره تست کننده پیچ و تاب ترانسفورموری که بر اساس روش تجزیه و تحلیل پاسخ توسعه یافته است یک تجهیزات جدید غیر مخرب برای آزمایش نقص های داخلی در ترانسفورمورها است.مناسب برای تشخیص نقص ساختاری داخلی ترانسفورماتورهای 63kV ~ 500kV است.
تست کننده تغییر شکل پیچ و تاب ترانسفورماتور تغییرات پاسخ پارامترهای پیچ و تاب داخلی ترانسفورماتور را در دامنه فرکانس های مختلف اندازه گیری می کند.و سپس تعیین پیچ داخلی ترانسفورماتور بر اساس اندازه تغییر، دامنه و منطقه تغییر پاسخ فرکانس و روند تغییر پاسخ فرکانس.درجه تغییر می تواند برای تعیین اینکه آیا ترانسفورماتور به شدت آسیب دیده است و نیاز به تعمیر دارد بر اساس نتایج اندازه گیری استفاده شود..
برای ترانسفورماتورهای فعال، صرف نظر از اینکه آیا نقشه های ویژگی دامنه فرکانس در گذشته ذخیره شده اند،درجه نقص نیز می تواند با مقایسه تفاوت در نقشه های ویژگی بین کویل از ترانسفورماتورهای معیوب قضاوت شودالبته اگر مجموعه ای از نمودارهای ویژگی های پیچ و تاب اصلی ترانسفورماتور حفظ شود،آسان تر خواهد بود برای ارائه یک پایه دقیق تر و قوی تر برای وضعیت عملیاتی ترانسفورماتور، تجزیه و تحلیل و نگهداری پس از تصادف.
نسخه انگلیسی در دسترس است، به شما خوش آمدید برای اطلاعات بیشتر با ما تماس بگیرید

1. کنترل گرفتن استفاده می کند سرعت بالا و بسیار یکپارچه میکروپروسسر.
2رابط USB برای ارتباط بین لپ تاپ و ابزار.
3رابط بی سیم بلوتوث یا رابط وای فای بی سیم می تواند برای برقراری ارتباط بین لپ تاپ و ابزار استفاده شود.رابط وای فای بی سیم را می توان به راحتی در رایانه های تبلت و تلفن های هوشمند استفاده کرد.
4. حرکت سخت افزاری DDS اختصاص داده شده را اتخاذ می کند تکنولوژی پاکسازی با سرعت بالا دیجیتال. از طریق تست، نقص هایی مانند پیچ و تاب کردن، خم شدن، شیفتینگ، شیفتینگ، شکستگی مدار کوتاه بین دور،و اتصال کوتاه بین فاز می تواند با دقت تشخیص داده شود از طریق آزمایش.
5نمونه گیری 16 بیتی A/D دو کانال با سرعت بالا (بررسی در محل تغییر می کند، و منحنی موج به طور قابل توجهی تغییر می کند).
6دامنه خروجی سیگنال توسط نرم افزار تنظیم می شود، حداکثر مقدار اوج دامنه ± 10V است.
7کامپیوتر به طور خودکار نتایج آزمایش را تجزیه و تحلیل می کند و یک سند الکترونیکی (Word) تولید می کند.
8ابزار دارای دو سیستم اندازه گیری از اندازه گیری فرکانس صاف خطی و اندازه گیری فرکانس صاف قطعی است.و با روش های اندازه گیری دو مدرسه فنی فعلی داخلی سازگار است.
9ویژگی های فرکانس آمپلتودی مطابق با مشخصات فنی ملی برای تست کننده های ویژگی های فرکانس آمپلتودی است.فارغ التحصیلی خطی و فارغ التحصیلی لوگارتیمیبنابراین، منحنی چاپ شده می تواند یک منحنی فارغ التحصیلی خطی یا یک منحنی فارغ التحصیلی لوگاریتم باشد. کاربر می تواند با توجه به نیازهای واقعی انتخاب کند.
10. سیستم تجزیه و تحلیل داده های تشخیص خودکار
به صورت افقی شباهت های پیچ و تاب بین سه فاز A، B و C را مقایسه کنید.
نتایج آنالیز عبارتند از:
ثباتش خيلي خوبه
سازگاری خوب
ثبات ضعیف
ثباتش خیلی ضعیفه
مقایسه عمودی A-A، B-B، C-C داده های اصلی و داده های فعلی را در همان مرحله برای مقایسه تغییر شکل پیچ و تاب می گیرد.
نتایج آنالیز عبارتند از:
پیچیدگی عادی
انحراف خفیف
انحراف متوسط
انحراف شدید
11اسناد الکترونیکی Word می توانند به طور خودکار برای ذخیره و چاپ تولید شوند.
12این ابزار به طور کامل شرایط فنی استاندارد قدرت DL / T911-2016 "روش تجزیه و تحلیل پاسخ فرکانسی تغییر شکل پیچ و تاب ترانسفورماتور قدرت" را برآورده می کند.

روش اسکن

1توزیع اسکن خطی محدوده اندازه گیری فرکانس پاکسازی: (10Hz) - ((10MHz) 40000 نقطه فرکانس پاکسازی، رزولوشن ها 0.25kHz، 0.5kHz و 1kHz هستند.

2توزیع اندازه گیری فرکانس سوئیپ قطعی

محدوده اندازه گیری فرکانس پاک کننده: (0.5kHz) - ((1MHz) ، 2000 نقطه فرکانس پاک کننده؛ (0.5kHz) - ((10kHz) (10kHz) - ((100kHz) (100kHz) - ((500kHz) (500kHz) - ((1000kHz)

1- تست کننده انحراف پیچ و تاب ترانسفورماتور شامل یک بخش اندازه گیری و یک بخش نرم افزار تجزیه و تحلیل است.بخش اندازه گیری توسط یک میکروکنترلر با سرعت بالا کنترل می شود و شامل تولید سیگنال و اندازه گیری سیگنال است.بخش اندازه گیری از طریق یک رابط وای فای بی سیم به یک رایانه تبلت متصل می شود که نیازی به سیم کشی ندارد و استفاده از آن آسان است.همچنین می توان از رابط های بی سیم بلوتوث و USB برای اتصال به یک تبلت یا لپ تاپ استفاده کرد.
2در طول فرآیند آزمایش، تنها میله اتصال ترانسفورماتور باید برداشته شود و تمام آزمایشات می توانند بدون آویزان کردن پوشش یا جدا کردن ترانسفورمور انجام شوند.
3. این ابزار دارای طیف وسیعی از عملکردهای اندازه گیری سیستم اندازه گیری پاک کننده خطی است. فرکانس اسکن اندازه گیری پاک کننده خطی تا 10MHz است.فواصل فرکانس می تواند به 0 تقسیم شود.25kHz، 0.5kHz و 1kHz، ارائه تجزیه و تحلیل بیشتر از تغییر شکل ترانسفورماتور.
4این ابزار بسیار هوشمند است، استفاده از آن آسان است و دارای چندین عملکرد مانند تنظیم خودکار محدوده و تنظیم فرکانس نمونه گیری خودکار است.
5این نرم افزار از سیستم عامل ویندوز استفاده می کند و با سیستم های Win98/2000/WinXP/Win7/Win8/Win10 سازگار است. این نرم افزار یک رابط نمایشگر راحت و آسان برای استفاده را به کاربران ارائه می دهد.
6. تجزیه و تحلیل مقایسه ای از منحنی های تاریخی را فراهم می کند، می تواند چندین منحنی تاریخی را برای مشاهده در همان زمان بارگذاری کند و می تواند به طور خاص هر منحنی را برای تجزیه و تحلیل افقی و عمودی انتخاب کند.مجهز به یک سیستم هوشمندی متخصص تجزیه و تحلیل و تشخیص، آن را می تواند به طور خودکار تشخیص وضعیت پیچ و تاب ترانسفورماتور، بار 6 منحنی در همان زمان، به طور خودکار پارامترهای مربوطه از هر منحنی محاسبه،به طور خودکار تشخیص انحراف پیچ و تاب، و نتیجه گیری های مرجع برای تشخیص را ارائه می دهد.
7. عملکرد مدیریت نرم افزار قدرتمند است، به طور کامل با توجه به نیازهای استفاده در محل،و به طور خودکار ذخیره پارامترهای شرایط محیطی برای ارائه یک پایه برای تشخیص تغییر شکل پیچ و تاب ترانسفورماتورداده های اندازه گیری به طور خودکار ذخیره می شوند و دارای یک عملکرد چاپ رنگی برای تسهیل تولید گزارش های آزمایش برای کاربران است.
8. این نرم افزار دارای ویژگی های انسانی واضح است. اکثر شرایط اندازه گیری شده گزینه های هستند. پارامترهای دقیق ترانسفورماتور را می توان برای مرجع تشخیصی ذخیره کرد،و نیازی نیست که آنها را در سایت وارد کنیداطلاعات را می توان بعداً اضافه و اصلاح کرد و استفاده از آن راحت تر می شود.
9. این نرم افزار بسیار هوشمند است. پس از اتصال سیگنال های ورودی و خروجی و تنظیم پارامترهای حالت، تمام کارهای اندازه گیری می توانند تکمیل شوند.و منحنی های شکل موج تاریخی می تواند در طول اندازه گیری در هر زمان برای مقایسه و مشاهده و برای متوقف کردن اندازه گیری باز شود.
10زمان اندازه گیری هر فاز کمتر از 60 ثانیه است و کل زمان مورد نیاز برای اندازه گیری تغییر شکل پیچ و تاب یک ترانسفورماتور قدرت باپیچیدگی های متوسط یا پایین (هیچ محدودیتی در ظرفیت و سطح ولتاژ) بیش از 10 دقیقه نیست.
11در هنگام اندازه گیری ترانسفورماتور، پرسنل سیم کشی می توانند سیم ورودی و خروجی سیگنال را به صورت خودسرانه بدون تأثیر بر نتایج اندازه گیری قرار دهند.پرسنل سيم کشي مي تونن بدون اينکه بيارن پايين روي تانک ترانسفورماتور بمونن، که شدت کار را کاهش می دهد.
