مولد سرج ولتاژ بالا قابل حمل 0-32kV 2048J 35kV کابل تشخیص خطا تست مقاومت DC | XHHV535-4Z

XHHV535-4Z ژنراتور ولتاژ بالا قابل حمل

انطباق و گواهینامه

ژنراتور ولتاژ بالا XHHV535-4Z طراحی و تولید شده است با رعایت کاملDL/T846-2016(شرایط فنی عمومی برای تجهیزات آزمایش ولتاژ بالا) وDL/T474-2017(دستورالعمل های اجرای آزمایشات عایق سازی در میدان) با گواهینامه استاندارد CE و ISO، این ابزار با الزامات سختگیرانه کاربردهای آزمایش کابل های برق صنعتی مطابقت دارد.

دامنه کاربرد

طراحی شده برای آزمایش تخلیه الکتریکی و آزمایش ولتاژ مقاومت DC بر روی کابل های قدرت با نام تجاری35kV و کمتر، XHHV535-4Z یک منبع ولتاژ بالا DC، خازن ذخیره انرژی و شکاف توپ تخلیه را به یک واحد قابل حمل واحد متصل می کند.این ادغام جایگزین پیکربندی های آزمون سنتی است که نیاز به ترانسفورماتورهای آزمون جداگانه دارد، جعبه های کنترل، و خازن های ذخیره انرژی پالس

مزیت های اصلی

• کلاس 1.5 دقت اندازه گیری:اندازه گیری ولتاژ جانبی ولتاژ ولتاژ بالا با نمایش دو طرفه (جریان و ولتاژ) ، در زمان واقعی، قرائت های با دقت بالا را در طول هر دو عملیات مقاومت DC و تخلیه تکان دهنده فراهم می کند.
• 2048J حداکثر انرژی تخلیه:خازن 4μF ساخته شده به طور مداوم انرژی تکان دهنده را تا 2048J در 32kV ارائه می دهد، تضمین شکستن قابل اطمینان از نقص های کابل با مقاومت بالا.
• عملیات دو حالت:پشتیبانی از تست ولتاژ مقاومت DC برای ارزیابی عایق کابل و حالت تخلیه الکتریکی برای پیش بینی خطای خطای و شناسایی دو عملکرد ضروری در یک ابزار واحد.
• طراحی قابل حمل بسیار سبک:با وزن ≤35 کیلوگرم و ابعاد فشرده 430*345*550 میلی متر، XHHV535-4Z سبک ترین تجهیزات ولتاژ بالا الکتریکی در کلاس خود است.امکان حمل و نقل یک اپراتور و استفاده سریع در زمینه.
• قفل ایمنی صفر شروع:تنظیم ولتاژ باید قبل از شروع ولتاژ بالا به صفر برگردد و خطر خروجی ولتاژ بالا تصادفی در هنگام راه اندازی را از بین ببرد.
• مجموعه حفاظت جامع:حفاظت از جریان بیش از حد (حدود 12A، تاخیر > 8s در سمت ولتاژ پایین) ، حفاظت از بیش از حد (65°C) و محافظت از بیش از حد ولتاژ، عملکرد ایمن را در شرایط نامطلوب میدان تضمین می کند.
• مقاوم به مدار کوتاه:طراحی شده تا به طور طبیعی کار کند حتی زمانی که خروجی ولتاژ بالا به زمین کوتاه می شود و تحمل خطای قوی را در طول آزمایشات میدانی فراهم می کند.
• توان تخليه دستي:دکمه تخلیه اختصاصی اجازه می دهد تا تبعید کنترل شده از انرژی باقیمانده خازن پس از آزمایش، با زمان واقعی ولتی متر نشان دهنده ولتاژ خازن.

مشخصات فنی

روش های کار

حالت ولتاژ مقاومت DC:ولتاژ کنترل شده 0-32kV DC برای آزمایش عایق بندی کابل استفاده می شود. دکمه تنظیم ولتاژ با نشان دادن ولتی متر و آمپر متر در زمان واقعی فراهم می کند.مناسب برای ارزیابی عایق بندی معمول و آزمایش های راه اندازی در کابل های برق متوسط ولتاژ.

حالت تخلیه پالس:ایجاد پالس های انرژی بالا برای پیش تعیین موقعیت خطای کابل و تعیین مکان در صورت استفاده در کنار یک مکان شناس خطای کابل TDR و نشانگر آکوستیک مغناطیسیفاصله تخلیه از طریق رله زمان صفحه جلو تنظیم می شود، اجازه بهینه سازی برای طول کابل های مختلف و ویژگی های خطای.

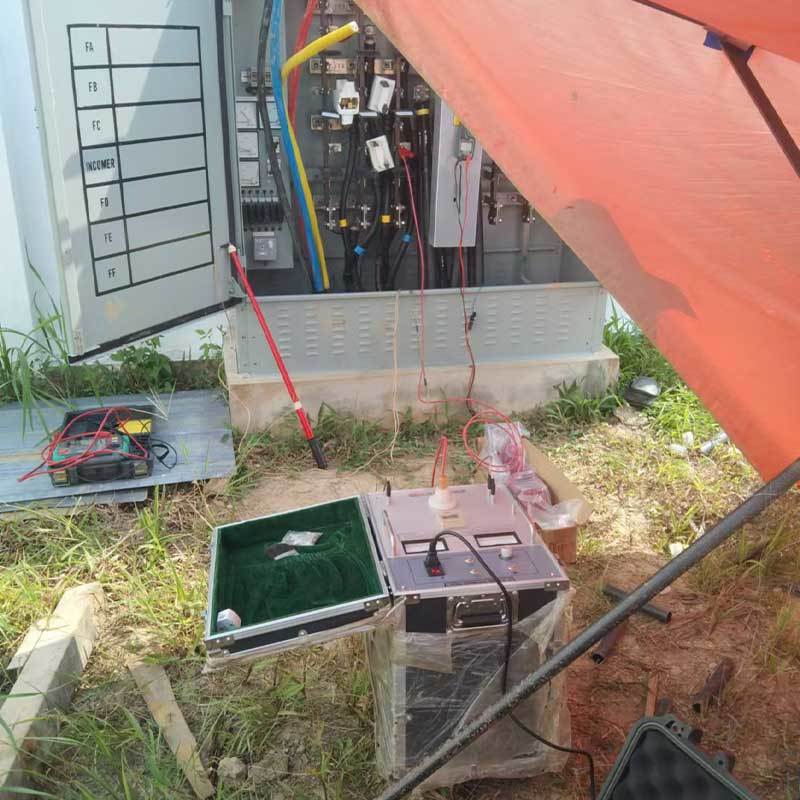

پیکربندی سیستم معمولی

ایمنی و قابلیت اطمینان

تمام ترمینال های ولتاژ بالا دارای نقاط زمینی اختصاصی هستند. قفل صفر شروع نیاز دارد که دکمه تنظیم ولتاژ قبل از شروع خروجی ولتاژ بالا به صفر برگردد.دکمه توقف قطع فوري ولتاژ بالا را با تخليه اتوماتيك داخلي خازن فراهم مي کند. دکمه تخليه دستي اختصاصي توان تخليه انرژي باقيمانده کنترل شده را فراهم می کند.با نظارت ولت متر در زمان واقعی ولتاژ خازن در طول فرآیند تخلیه.

برای مشاوره فنی، مشخصات محصول، یا یک نقل قول تجاری، لطفا با تیم مهندسی ما تماس بگیرید.
