XHDD503
XHDD503 یک پوینتر کلاسیک قابل حمل برای تشخیص محل عیب کابل زیرزمینی است که به طور مستقل توسط شرکت ما توسعه و تولید شده است. پس از بیش از 50 سال سابقه، فناوری تشخیص همزمان صوتی-مغناطیسی که این دستگاه از آن استفاده می‌کند، بسیار بالغ شده و توسط کاربران در این صنعت به طور گسترده پذیرفته و شناخته شده است.

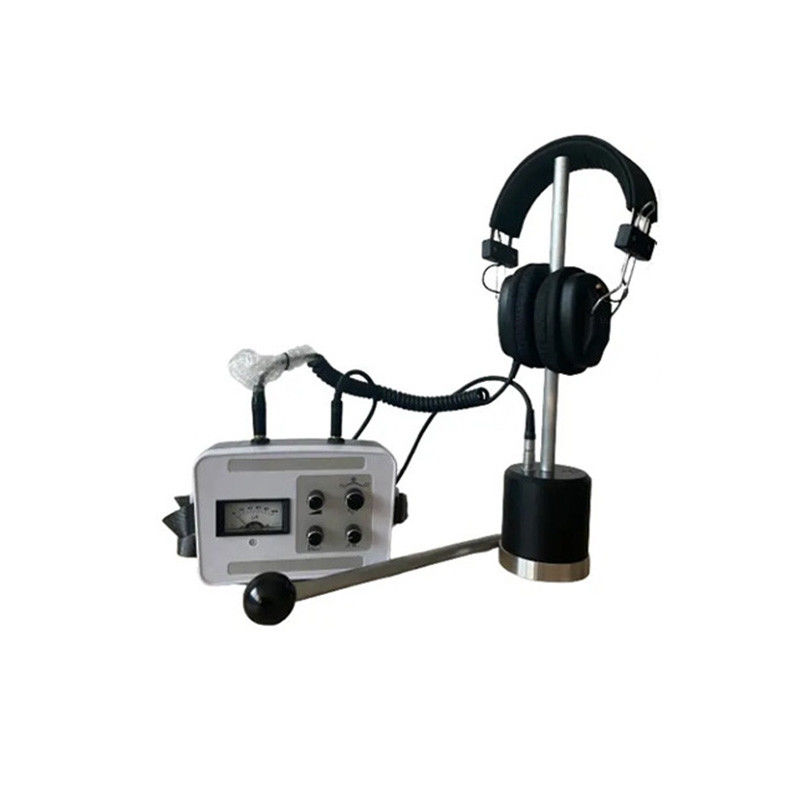

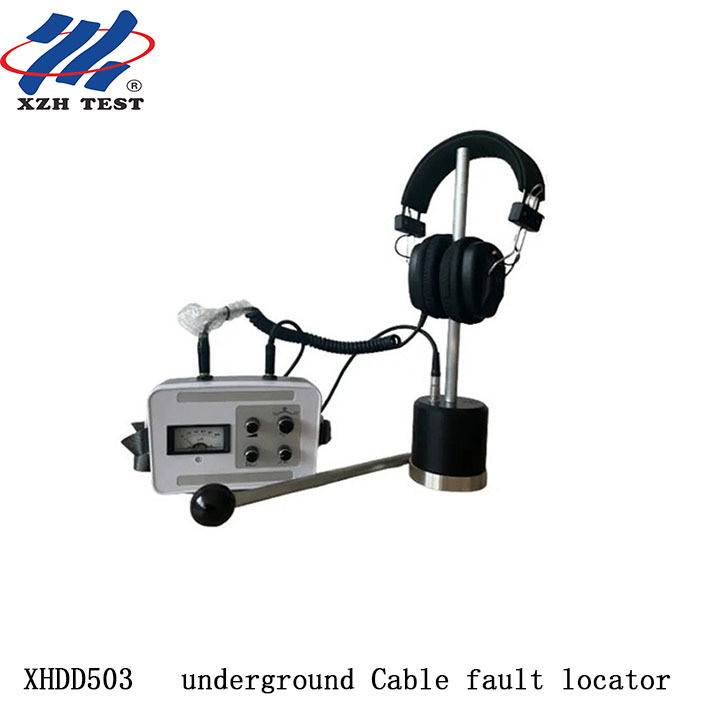

مکان‌یاب عیب کابل XHDD503 بسیار کوچک و سبک است و در یک محفظه PVC محافظ بسته‌بندی شده است که پس از اتمام تشخیص توسط کاربر، حمل آن آسان است.
پوینتر عیب کابل برق XHDD503 با یک نمایشگر میکروآمپرمتر، با دکمه‌های تنظیم سطح الکتریکی، تنظیم فرکانس و تنظیم صدا طراحی شده است.
با مشاهده نوسان نشانگر روی میکروآمپرمتر، می‌توانید قدرت میدان مغناطیسی را در هنگام تخلیه جرقه در نقطه عیب مشاهده کنید. دکمه تنظیم سطح الکتریکی را بچرخانید تا مرجع قدرت میدان مغناطیسی را تنظیم کنید. در فرآیند تشخیص مسیر، تنظیم فرکانس دریافت می‌تواند باعث شود گوش‌های ما سیگنال مسیر را که شناسایی آن آسان‌تر است، بشنوند. تنظیم دکمه فرکانس در طول فرآیند مکان‌یابی عیب می‌تواند به طور موثر از سیگنال رادیویی جلوگیری کند. صدا را در طول مکان‌یابی عیب کابل و یافتن مسیر کابل تنظیم کنید تا گوش‌های ما سیگنال صوتی مناسب‌تری را بشنوند.
پارامترهای فنی
| بزرگنمایی |
500,000 برابر |
| دقت موقعیت‌یابی |
±0.2 متر |
| امپدانس خروجی |
350Ω |
| منبع تغذیه کاری |
باتری استاندارد 3.7 ولت 3200 میلی‌آمپر ساعت 4 سلول |
| جریان سکون |
<10 میلی‌آمپر |
| عمق تشخیص: |
بیش از 10 متر |
| شرایط کاری |
دمای محیط: -25~65℃; رطوبت نسبی: ≤90%. |
ویژگی‌های محصول
1. به طور همزمان امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده در هنگام تخلیه در نقطه عیب را دریافت کنید؛
2. کانال‌های صوتی و مغناطیسی به طور جداگانه طراحی شده و به طور جداگانه تغذیه می‌شوند، با توانایی ضد تداخل قوی‌تر؛
3. بزرگنمایی فوق‌العاده، عمق تشخیص بیشتر از 10 متر است؛
4. طراحی فوق‌العاده کم و کم‌مصرف، جریان سکون کمتر از 10 میلی‌آمپر است و عملکرد مداوم بیش از 20 ساعت است؛
5. طراحی متر آنالوگ، قدرت سیگنال و روند در یک نگاه واضح است؛
6. سطح صفر را می‌توان به طور دلخواه تنظیم کرد، مناسب برای صحنه‌های قوی و ضعیف مختلف.
1. متر نشانگر:قدرت میدان مغناطیسی را در هنگام تخلیه جرقه در نقطه عیب نشان می‌دهد؛
2. تنظیم صدا:در نقطه ثابت و مسیر تنظیم کنید تا گوش‌های ما بتوانند سیگنال‌های صوتی مناسب‌تری را بشنوند؛
3. حالت کار:حالت کار (خاموش، نقطه ثابت، مسیر) را انتخاب کنید؛
4. تنظیم فرکانس:فرکانس دریافت را در طول تشخیص مسیر تنظیم کنید تا گوش‌های ما بتوانند سیگنال‌های مسیر را که به راحتی قابل شناسایی هستند، بشنوند. تنظیم در نقطه ثابت می‌تواند به طور موثر از سیگنال‌های رادیویی جلوگیری کند؛
5. تنظیم سطح:شاخص قدرت میدان مغناطیسی را تنظیم کنید تا سر متر بتواند به طور موثر نوسان کند؛
1. کانال ورودی:برای موقعیت‌یابی دقیق به حسگر پروب متصل شوید (برای تشخیص مسیر به حسگر پروب متصل شوید)؛
2. کانال خروجی:به هدفون‌های اختصاصی متصل شوید.
لیست بسته‌بندی
