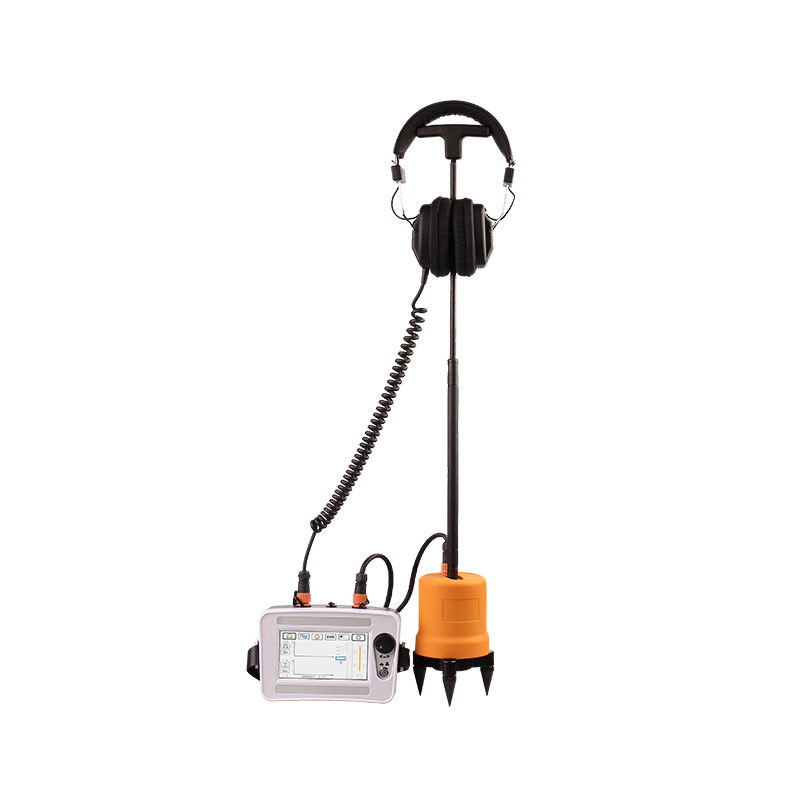

نشانگر خطای کابل XHDD503C از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطای کابل برق استفاده می کند.
فلاش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود، توسط سُند مربوطه گرفته و تقویت می شود.و محل دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود..
این یک دستگاه است که موقعیت دقیق نقطه نقص کابل را در محدوده اندازه گیری تقریباً تکمیل می کند و تفاوت زمان صوتی و مغناطیسی را جمع آوری می کند.از تکنولوژي موقعيت گيري استفاده ميکنه، آزمایش های پشتیبانی شده از مسیر و سایر فن آوری ها، ارائه چند حالت آزمایش و اطلاعات سریع غنی و متنوع برای به طور موثر و دقیق کامل موقعیت خطای کابل.
این ردیاب خطای کابل مناسب برای مقاومت پایین، مدار کوتاه، مدار باز و قطع خطای کابل های برق، کابل های تک محوری فرکانس بالا، کابل های چراغ خیابانی،و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلفو همچنین نشت مقاومت بالا و فلش اوور مقاومت بالا.
ویژگی ها
1ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید را تضمین می کند.
2. استفاده از تکنولوژی موقعیت پذیری همزمان صوتی و مغناطیسی برای محاسبه خودکار تفاوت زمان صوتی و مغناطیسی
3. ارزش افزایش و ارزش پرتاب سیگنال صوتی و سیگنال مغناطیسی را می توان به صورت دستی تنظیم کرد تا با محیط های مختلف سازگار شود.
4این دستگاه دارای فناوری کاهش نویز پس زمینه است و می تواند از میان روش های فیلتر مختلف انتخاب کند.
5. این دارای BNR کم کردن سر و صدای پس زمینه و خاموش کردن سر و صدای کاهش عملکرد.
6. نشان انحراف مسیر داره
7مجهز به سنسورهای سیگنال جداسازی فیزیکی چند لایه ای، درجه ضد آب IP65
8باتري ليتيوم بزرگ گنجايي، زمان آماده نگهداري طولاني، مجهز به شارژر سريع
9کوچک و سبک وزن، آسان برای کار و رابط ساده انسان-ماشین.
شاخص های فنی
| 1 |
پارامترهای فیلتر |
تمام گذر: 100 هرتز تا 1600 هرتز
کم عبور: 100 هرتز تا 300 هرتز
کوالکام: 160 هرتز تا 1600 هرتز
باندپاس: 200 هرتز تا 600 هرتز
|
| 2 |
افزایش کانال |
8 سطح قابل تنظیم |
| 3 |
افزایش کانال مغناطیسی |
8 سطح قابل تنظیم |
| 4 |
سود تولید |
16 سطح (0 ~ 112db) |
| 5 |
مقاومت خروجی |
۳۵۰Ω |
| 6 |
دقت موقعیت گیری آکوست مغناطیسی |
کمتر از 0.2 متر |
| 7 |
دقت شناسایی مسیر |
کمتر از 0.5 متر |
| 8 |
منبع برق |
4*18650 باتری لیتیوم استاندارد |
| 9 |
زمان آماده سازی |
بیش از 8 ساعت |
| 10 |
حجم |
428L × 350W × 230H |
| 11 |
وزن |
6.5 کيلوگرم |
| 12 |
دمای محیط |
-25 ~ 65 °C؛ رطوبت نسبی: ≤90٪ |
اصل کار
این دستگاه از روش همگام سازی صوتی و مغناطیسی برای شناسایی دقیق نقص استفاده می کند. این یک روش موقعیت گذاری بسیار دقیق و منحصر به فرد است.اصول آن بر اساس روش سنتی تعیین نقطه صوتی است و تشخیص و استفاده از سیگنال های الکترومغناطیسی را اضافه می کند.
هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه ای را بر روی کابل معیوب انجام می دهد، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر با حساسیت بالا دریافت می شودبعد از تقویت، صدای "پاپ" را می توان با گوش دادن با هدفون شنید.
سُند ساخته شده در سُند سیگنال میدان مغناطیسی را در زمان واقعی دریافت می کند. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. به حرکت موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی ادامه دهید، پس از آن محل دقیق نقطه نقص خواهد بود زیر آن.
ابزارهای استاندارد اندازه گیری صوتی به طور کلی فقط از هدفون برای نظارت استفاده می کنند.یا با حرکت نشانگر متر برای شناسایی صدا تخلیه در نقطه خطا تکمیل می شوند.از آنجا که صدا تخلیه در یک لحظه ناپدید می شود و تفاوت زیادی با سر و صدای محیط ندارد، اغلب برای اپراتورانی که تجربه زیادی ندارند، مشکلات زیادی ایجاد می کند.روش همگام سازی صوتی مغناطیسی به طور موثر از مشکلات فوق روش سنتی اندازه گیری صوتی جلوگیری می کند.
1 تنظیم: دکمه تنظیم را برای ورود به رابط تنظیم فشار دهید و دکمه تنظیم را برای تنظیم پارامترهای تنظیم چرخش دهید.
2 منبع برق: منبع برق سیستم را روشن و خاموش کنید. هنگام روشن کردن سیستم، شما باید دکمه برق را برای 3 تا 4 ثانیه فشار دهید و نگه دارید تا صدای طولانی "بیپ" را بشنوید.بعد می تونی دکمه رو بلند کنیدر هنگام خاموش کردن، شما باید دکمه قدرت را برای 3 تا 4 ثانیه فشار دهید و نگه دارید.
صفحه نمایش ۳: صفحه نمایش لمسی ۵ اینچی.
1 حسگر: پورت اتصال حسگر کاوشگر
2 شارژ: پورت اتصال شارژر
3 جک هدفون اختصاصی
معرفی رابط کاربری و عملکرد
رابط کار شامل یک منطقه نمایش موج و یک منطقه تنظیم پارامتر است. عملکرد هر بخش به صورت یک به یک با توجه به لوگو در شکل بالا معرفی می شود.
1/2: تنظیم افزایش صدا/تنش زر صدا: روی آیکون کلیک کنید یا برای وارد شدن به رابط تنظیم افزایش صدا و تنظیم زر صدا. 1 تنظیم افزایش صدا و 2 تنظیم زر صدا است.
1) افزایش صدا در مجموع از 1 تا 8 گیر قابل تنظیم دارد. برای تنظیم ضریب تقویت صدا به سیگنال، روی تیرهای بالا و پایین کلیک کنید، یا دکمه تنظیم را چرخش دهید، آیکون را انتخاب کنید.,دکمه تنظیم را فشار دهید تا وارد رابط تنظیم افزایش صدا شوید و صدا را به سیگنال تنظیم کنید. فاکتور تقویت سیگنال، افزایش صدا پیش فرض 8 سطح است.
2) پرتاب کننده صدا دارای مجموع 0 تا 99 سطح قابل تنظیم است. برای تنظیم آستانه پرتاب کننده صدا، بر روی تیرهای بالا و پایین کلیک کنید، یا دکمه تنظیم را بچرخانید، آیکون را انتخاب کنید ،دکمه تنظیم را فشار دهید تا وارد رابط تنظیم کننده ی صدا شوید و آستانه ی صدای را تنظیم کنید. مقدار محدودی. هرچه مقدار بزرگتر باشد، حساسیت پرتاب کننده پایین تر و سیگنال فیلتر شده بالاتر است. مقدار پیش فرض لبه پرتاب در زمان راه اندازی 30 سطح است.
3/4: تنظیم افزایش میدان مغناطیسی / تنظیم ماژول میدان مغناطیسی: روی آیکون کلیک کنید تا وارد رابط تنظیم افزایش میدان مغناطیسی و تنظیم ماژول میدان مغناطیسی شوید.طرف چپ است تنظیم میدان مغناطیسی افزایش و سمت راست است تنظیم میدان مغناطیسی پرتاب.
1) افزایش میدان مغناطیسی دارای مجموع 1 تا 8 چرخ دنده قابل تنظیم است. برای تنظیم عامل تقویت میدان مغناطیسی به سیگنال کلیک کنید و یا دکمه تنظیم را بچرخانید.آیکون را انتخاب کنید، دکمه تنظیم را فشار دهید تا وارد رابط تنظیم افزایش میدان مغناطیسی شوید و جفت میدان مغناطیسی را تنظیم کنید. عامل تقویت سیگنال.افزایش میدان مغناطیسی پیش فرض در راه اندازی 8 سطح است.
2) ماژول میدان مغناطیسی دارای مجموع 0 تا 99 دنده قابل تنظیم است. برای تنظیم آستانه ماژول میدان مغناطیسی، بر روی تیرهای بالا و پایین کلیک کنید. هرچه بیشتر باشد،هرچه حساسیت ماشه پایین تر باشد و سیگنال فیلتر شده بالاتر باشد. یا دکمه تنظیم را بچرخانید و آیکون را انتخاب کنید، دکمه تنظیم را فشار دهید تا وارد رابط تنظیم محرک میدان مغناطیسی شوید و آستانه محرک میدان مغناطیسی را تنظیم کنید.افزایش میدان مغناطیسی پیش فرض در راه اندازی 30 سطح است.
5: نشان دهنده کاوشگر: هنگامی که کاوشگر متصل نیست، آیکون با صلیب نمایش داده می شود. هنگامی که کاوشگر متصل است، آیکون بدون صلیب نمایش داده می شود.
6: فیلتر کردن تمام گذر: حالت فیلتر کردن تمام گذر.
فیلتر کردن کم عبور: حالت فیلتر کردن کم عبور.
فیلتر کردن با عبور بالا: حالت فیلتر کردن با عبور بالا
فیلتر کردن باند پاس: روش فیلتر کردن باند پاس
7تنظیم خاموش: برای روشن کردن و خاموش کردن حالت خاموش روی آیکون کلیک کنید. پس از روشن شدن خاموش، هنگامی که اپراتور دستگیره را نگه می دارد،میزبان بلافاصله خاموش را فعال می کند تا از آسیب های سر و صدا در گوش جلوگیری شود..
8تنظیمات BNR: برای فعال کردن و خاموش کردن کاهش نویز دیجیتال روی آیکون کلیک کنید. فعال کردن / خاموش کردن (آیکون با صلیب) عملکرد کاهش نویز دیجیتال پس زمینه (BNR).فن آوری کاهش نویز دیجیتال پس زمینه BNR برای مقابله با مقدار زیادی از نویز در محیط اطراف استفاده می شود، که تعیین دقیق نقطه را آسان تر می کند.
9تنظیم حجم: بر روی آیکون کلیک کنید، یا دکمه تنظیم را برای تنظیم حجم چرخش دهید و بر روی دکمه "+" یا "-" روی صفحه کلیک کنید. حجم هدفون را تنظیم کنید.در کل از 0 تا 16 سطح قابل تنظیم وجود داردتوصیه می شه که به 8 سطح تنظیم بشه.
10. نمایش قدرت: وضعیت قدرت باتری دستگاه را نشان می دهد.
11شدت صدا: نشان دادن شدت صدا و نمایش عددی مربوطه.
12. سیگنال الکترومغناطیسی: آغاز کامل، شما می توانید نمایه لوگو (برق زرد است) ؛ خاموش یا لمسی سنسور لوگو (برق سفید است).
13قدرت میدان مغناطیسی: نشان دادن قدرت میدان مغناطیسی و نمایش عددی مربوطه.
14چهار مجموعه از اطلاعات تفاوت زمانی صوتی و مغناطیسی که تفاوت زمانی صوتی و مغناطیسی را برای مرجع کاربر نشان می دهد تا دقت نقطه ثابت را بهبود بخشد.

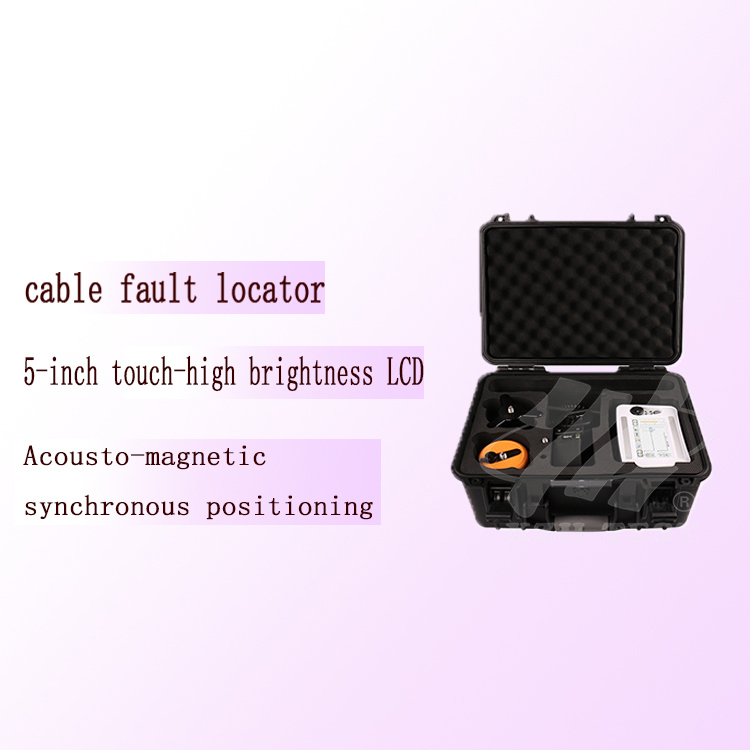

لیست بسته بندی
آزمایش در محل
