شناسه کابل شناسایی کابل های فعال و بدون انرژی

 شناسگر کابل بر اساس شناسایی در محل چندین کابل است که به شدت توسط پرسنل ساخت، نصب و نگهداری کابل های ولتاژ بالا مورد نیاز است، با اشاره به فناوری پیشرفته خارجی، و تحت هدایت نظریه میدان الکترومغناطیسی، با استفاده از فناوری الکترونیکی مدرن و فناوری ابزار توسعه یافته است.
یک سوال بسیار دشوار اغلب در عملیات میدانی مانند کابل کشی برق، مهاجرت، نگهداری، عیب یابی مواجه می شود: به دنبال کدام کابل هستیم؟ به خصوص در بسیاری از کانال های کابل با مشخصات یکسان، کارگران ساختمانی نمی دانند چه کار کنند. این دستگاه می تواند به شما کمک کند این مشکل را سریع و دقیق حل کنید.


 اصل کار
تشخیص کابل بدون بار: فرستنده عمدتاً یک سیگنال پالس ویژه تولید می کند که از طریق خط اتصال به کابلی که باید شناسایی شود اضافه می شود. با توجه به اصل القای الکترومغناطیسی، یک سیگنال القایی مطابق با قانون سیگنال ارسالی باید در امتداد کابل تولید شود. در محل آزمایش استفاده می شود. گیره گیرنده با حساسیت بالا به اضافه گیرنده دستی تمام کابل های موجود در محل را تشخیص می دهد و کابل که سیگنال به آن اضافه شده است را می توان با توجه به نشانه گیرنده دستی (یعنی کابل بدون بار که باید شناسایی شود) به طور دقیق پیدا کرد.تشخیص کابل زنده: فرستنده عمدتاً یک سیگنال پالس ویژه تولید می کند که از طریق یک گیره انتقال ویژه به یک نقطه از کابل زنده که باید شناسایی شود اضافه می شود. با توجه به اصل القای الکترومغناطیسی، یک سیگنال القایی مطابق با قانون سیگنال ارسالی باید در امتداد کابل تولید شود. در طول آزمایش از انبردست گیرنده بسیار حساس و یک گیرنده دستی برای تشخیص تمام کابل های موجود در محل استفاده کنید و می توانید کابل را با سیگنال اضافه شده (یعنی کابل زنده که باید شناسایی شود) با توجه به دستورالعمل های گیرنده دستی به دقت پیدا کنید.
 ویژگی ها
شناسایی دقیق است.
فک های شناسایی بزرگ برای انواع کابل ها مناسب هستند.
استفاده بسیار آسان است.
دستورالعمل ها واضح و شهودی هستند.
قطعات اصلی و کمکی قابل حمل و زیبا هستند.
قدرت سیگنال دریافتی گیرنده قابل تنظیم است.
هر دو کابل زنده و مرده را می توان آزمایش کرد.
کوچک و قابل حمل، سبک وزن.

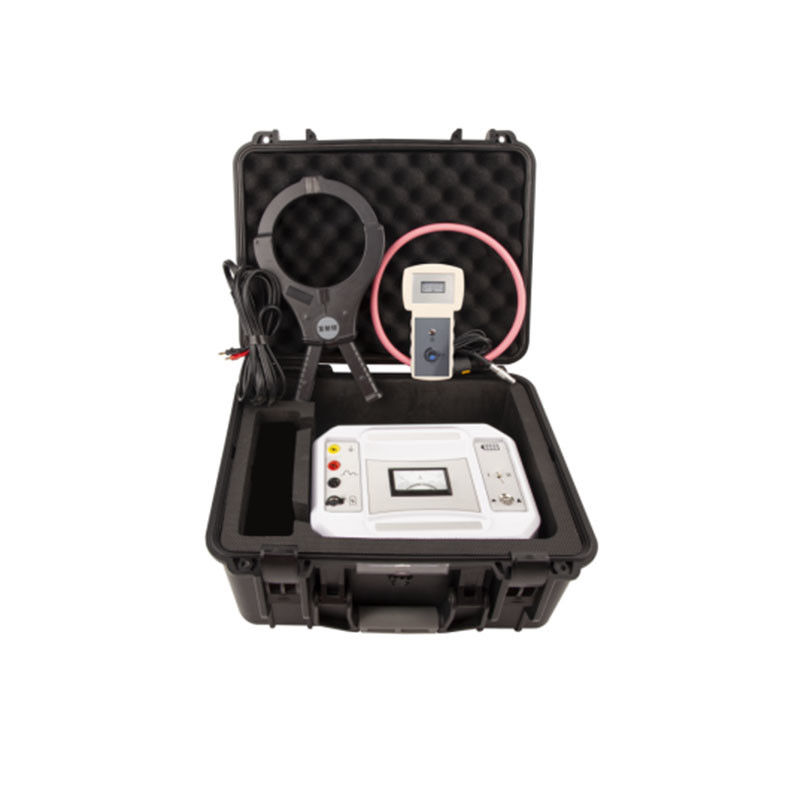

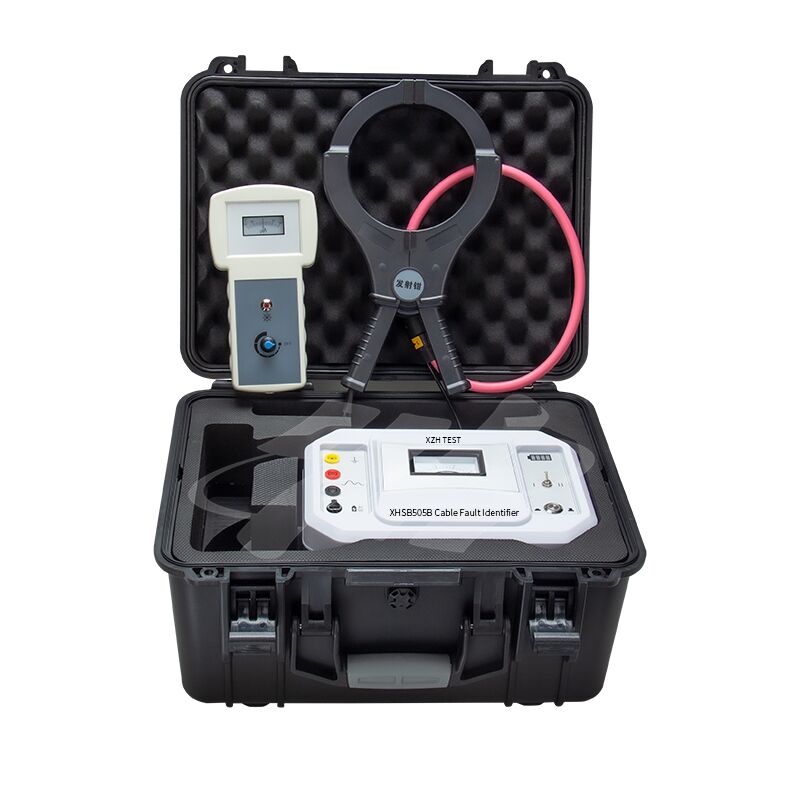

 این ابزار از یک فرستنده، یک گیره انتقال، یک گیره گیرنده، یک گیرنده دستی و غیره تشکیل شده است.
پنل فرستنده:




1. میله اتصال به زمین: ترمینال اتصال به زمین ایمنی تجهیزات;

2. قطب مثبت خروجی: خروجی فرستنده مثبت، خط خروجی قرمز را وصل کنید;

3. قطب منفی خروجی:خروجی فرستنده منفی، خط خروجی سیاه را وصل کنید;

4. شارژ: پورت شارژ DC12V، شارژر 12 ولت را برای شروع شارژ وصل کنید;

5. کلید پاور: روشن/خاموش کردن توان کار;

6. سوئیچ دنده: "Ⅰ" برای شناسایی کابل بدون برق; "Ⅱ" برای شناسایی کابل برقدار;

7. نشانگر قدرت: نشانگر زمان واقعی قدرت باتری زمانی که باتری داخلی در حال کار است;

8. آمپرمتر: مقدار متوسط ​​آنی جریان خروجی را نمایش می دهد.

1. گیرنده دستی دارای یک دکمه تنظیم است که می تواند قدرت سیگنال دریافتی را تنظیم کند (چرخش در جهت عقربه های ساعت: قدرت سیگنال دریافتی افزایش می یابد؛ چرخش خلاف جهت عقربه های ساعت: قدرت سیگنال دریافتی کاهش می یابد؛ و دارای عملکرد سوئیچ است).

2. یک رابط BNC در سمت پایین گیرنده دستی وجود دارد که برای دریافت سیگنال در هنگام استفاده به گیره گیرنده متصل می شود.

پارامترهای فنی


دستورالعمل برای شناسایی بدون بار کابل ها - روش اتصال مستقیم


1. زره را در هر دو انتهای کابل از زمین جدا کنید، گیره قرمز سیم خروجی فرستنده را روی سیم هسته کابل مورد آزمایش (فاز خوب یا فاز با عایق بالاتر) ببندید و گیره سیاه سیم خروجی فرستنده را روی سیم هسته کابل مورد آزمایش ببندید. روی نقطه زمین یا سهام زمین، سیم هسته مربوطه کابل به نقطه زمین یا سهام زمین در انتهای دور متصل می شود، همانطور که در شکل بالا نشان داده شده است.

2. کلید پاور بدنه اصلی فرستنده را روشن کنید، موقعیت "Ⅰ" سوئیچ دنده را انتخاب کنید، چراغ سوئیچ پاور سه بار چشمک می زند و نشانگر آمپرمتر نیز سه بار با همان فرکانس نوسان می کند و سیگنال پالس به نوبه خود به صورت دوره ای خروجی می شود.

3. گیرنده را به گیره گیرنده وصل کنید و گیره گیرنده روی کابل مورد آزمایش بسته می شود.

4. توجه داشته باشید که جهت فلش گیره گیرنده جهت ورود جریان (جهت مثبت) است، در غیر این صورت نوسان عقربه ساعت کاملاً برعکس است.

5. دکمه تنظیم گیرنده را در جهت عقربه های ساعت بچرخانید و وقتی صدای "بوق" را شنیدید، سوئیچ گیرنده را روشن کنید. سپس قدرت سیگنال دریافتی گیرنده را به موقعیت مناسب تنظیم کنید. در این زمان، فقط سیگنال را می توان روی کابلی که سیگنال را اضافه می کند دریافت کرد و فرکانس نوسان سیگنال با فرکانس فرستنده مطابقت دارد و صدای "دی-دی-دی" صادر می شود.

دستورالعمل شناسایی کابل زنده - روش کوپلینگ


یادداشت های روش کوپلینگ:
1. نیازی به انجام هیچ عملیاتی روی کابل تحت آزمایش نیست، فقط گیره پرتاب را روی کابل برای آزمایش ببندید.

2. هر دو انتهای غلاف کابل باید به خوبی زمین شوند، در غیر این صورت جریان کوپلینگ با افزایش مقاومت زمین کاهش می یابد.

3. اگر غلاف در هر دو انتها زمین نشده باشد یا وسط غلاف قطع شده باشد، نمی توان از روش کوپلینگ استفاده کرد.

4. هنگامی که انبردست پرتاب در کابل قرار می گیرد، جهت فلش روی انبردست به انتهای کابل اشاره می کند.

5. گیره گیرنده و گیره انتقال را تا حد امکان در فاصله 2 متری نگه دارید.

روش:
1). انتهای خروجی فرستنده را به گیره پرتاب وصل کنید و گیره پرتاب را به موقعیت مناسب کابل زنده که باید شناسایی شود ببندید، همانطور که در شکل بالا نشان داده شده است.

2). کلید پاور واحد اصلی فرستنده را روشن کنید و سوئیچ موقعیت "II" را انتخاب کنید. چراغ سوئیچ پاور سه بار چشمک می زند و نشانگر آمپرمتر نیز سه بار با همان فرکانس نوسان می کند و سیگنال پالس به نوبه خود به صورت دوره ای خروجی می شود.

3). گیرنده را به گیره گیرنده وصل کنید و گیره گیرنده روی کابل مورد آزمایش بسته می شود.

4). توجه داشته باشید که جهت فلش گیره گیرنده جهت ورود جریان (جهت مثبت) است، در غیر این صورت عقربه های ساعت در جهت مخالف نوسان می کنند.

5). دکمه تنظیم گیرنده را در جهت عقربه های ساعت بچرخانید و وقتی صدای "بوق" را شنیدید، سوئیچ گیرنده را روشن کنید. سپس قدرت سیگنال دریافتی گیرنده را به موقعیت مناسب تنظیم کنید. در این زمان، فقط سیگنال را می توان روی کابلی که سیگنال را اضافه می کند دریافت کرد و فرکانس نوسان سیگنال با فرکانس سوئیچینگ خروجی فرستنده مطابقت دارد و صدای "دی-دی-دی" صادر می شود.
