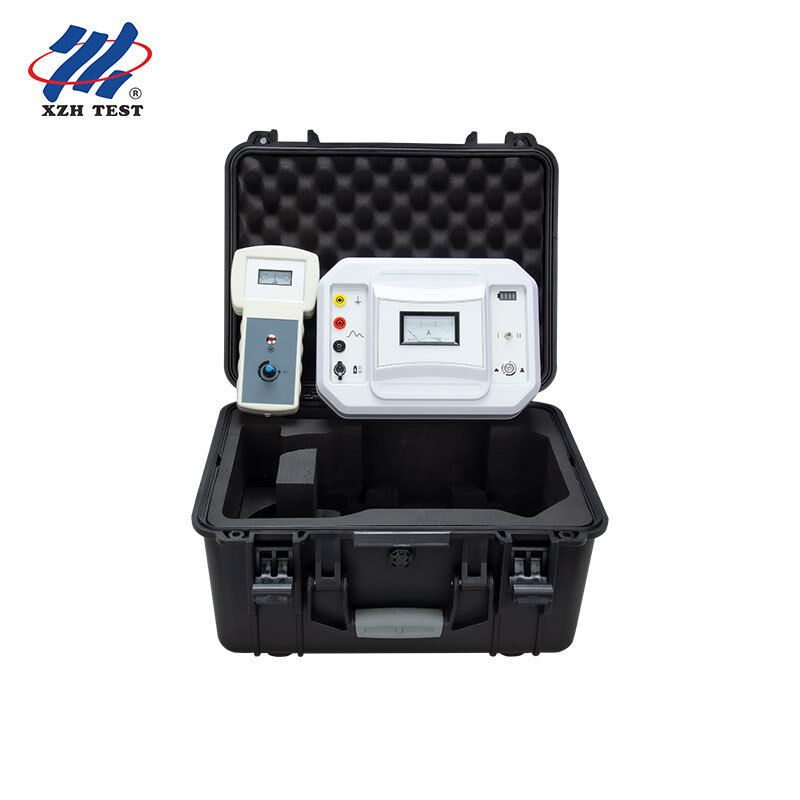

شناسه کابل دو حالت فعال و بدون انرژی شناسایی کابل برای ساخت و نگهداری میدان XHSB505B

درشناسه کابل XHSB505Bیک ابزار حرفه ای است که برای حل یکی از چالش های مداوم در عملیات کابل های برق توسعه یافته است:دنبال کدوم کابل میگردیم؟در خندق های کابل با ده ها کابل با مشخصات یکسان، تیم های ساخت و نگهداری با دشواری های قابل توجهی در شناسایی کابل درست روبرو می شوند.XHSB505B این عدم قطعیت را با سرعت، شناسایی دقیق کابل با استفاده از تکنولوژی پیشرفته سیگنال پالس و تشخیص الکترومغناطیسی با حساسیت بالا.

توسعه یافته تحت رهنمود تئوری میدان الکترومغناطیسی و با استفاده از تکنولوژی های الکترونیکی و ابزار مدرن، XHSB505B راه حل عملی برای ساخت کابل ولتاژ بالا،نصب، تیم های تعمیر و نگهداری، مهاجرت و عیب یابی. به طور منحصر به فرد از شناسایی کابل های زنده (طریقه اتصال) و غیر فعال (طریقه اتصال مستقیم) در یک دستگاه قابل حمل پشتیبانی می کند.

1. عملکرد دو حالت
2. شناسایی دقیق و قابل اعتماد با نشان دادن روشن جهت سوئیچ
3. فک کلیمپ بزرگ 125 میلی متری، طیف گسترده ای از قطر کابل را در بر می گیرد
4. 15یک سیگنال پالس با جریان بالا تشخیص قابل اعتماد را حتی از طریق محافظ کابل تضمین می کند
5. عملکرد بسیار ساده با کنترل های بصری مناسب برای محیط های ساحلی
6. قدرت سیگنال گیرنده قابل تنظیم برای حساسیت مطلوب در شرایط مختلف
7. طراحی کامپکت و قابل حمل با ساخت سبک برای حمل آسان به سایت های ساحلی
8. باتری لیتیوم 12VDC با پورت شارژ DC مناسب

تشخیص کابل بدون انرژی (طریقه اتصال مستقیم):فرستنده سیگنال پالس خاصی تولید می کند که از طریق اتصال مستقیم به کابل هدف اعمال می شود.یک سیگنال تحرک سازگار با الگوی سیگنال منتقل شده در طول کل کابل تولید می شود.با استفاده از گرفتگی گیرنده با حساسیت بالا و گیرنده دستی، operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.

تشخیص کابل زنده (روش اتصال):فرستنده یک سیگنال پالس خاص را از طریق یک کلیمپ فرستنده اختصاصی به کابل هدف فعال متصل می کند بدون نیاز به اتصال الکتریکی مستقیم.سيگنال تحريك در امتداد كابل پخش مي شودگیرنده نشان می دهد که کدام کابل سیگنال را از طریق فرکانس ثابت سوئیچ نشانگر و پالس های قابل شنیدن حمل می کند.امکان شناسایی ایمن کابل های فعال بدون اختلال در سرویس.

1. در هر دو طرف کابل از زمین جدا کنید. کلیپ خروجی قرمز را به سیم هسته کابل هدف متصل کنید (فاز خوب یا فاز عایق بالاتر).وصل کردن کلیپ خروجی سیاه به نقطه زمین و یا استایل زمینسیم هسته ای مربوطه در انتهای دور باید به همان نقطه زمین متصل شود.
2. سوئیچ برق فرستنده را روشن کنید، دنده "I" را انتخاب کنید. نشانگر قدرت سه بار می درخشد و شاخص آمپر متر سه بار در همان فرکانس حرکت می کند، سپس سیکل های خروجی سیگنال پالس.
3. گیرنده را به کلیمپ گیرنده وصل کنید و آن را به کابل مورد آزمایش وصل کنید.
4. اطمینان حاصل کنید که تیر گیرنده در جهت جریان جریان
5. دکمه گیرنده را در جهت عقربه ساعت بچرخانید تا صدای "بیپ" را بشنوید و سپس قدرت سیگنال را تنظیم کنید. فقط کابل حامل سیگنال فرکانس سوئیچ شاخص ثابت را نشان می دهد که با فرستنده مطابقت دارد،با پالس های صوتی "بیپ بیپ بیپ".

1. خروجی فرستنده را به کلیمپ فرستنده وصل کنید و در یک موقعیت مناسب به کابل هدف فعال متصل کنید.
2. فرستنده رو روشن کن، دنده "II" رو انتخاب کن، نشانگر قدرت سه بار روشن می شه و نشانگر آمپر متر در همان فرکانس حرکت میکنه، سیکل سیگنال پالس
3. گیرنده را به کلیمپ گیرنده وصل کنید و آن را به کابل مورد آزمایش وصل کنید.
4. اطمینان حاصل شود که نقطه های فلش گیرنده در جهت جریان جریان قرار دارند.
5. دکمه گیرنده را با جهت ساعت بچرخانید تا صدای "بیپ" را بشنوید تا روشن شود. قدرت سیگنال را تنظیم کنید فقط کابل حامل سیگنال نوسان فرکانس ثابت و پالس های "بیپ بیپ بیپ" قابل شنیدن را نشان می دهد.
