برای ادارات شهرداری که راهروهای زیرزمینی مخلوط را مدیریت می کنند طراحی شده است.XHGX507 هر دو کابل های برق و لوله های فلزی را با یک ابزار واحد تشخیص می دهد و نیاز به ردیابی کابل و لوله های جداگانه را از بین می برد.عملکرد چند فرکانس (815Hz تا 83kHz) با سه حالت کار با هر سناریوی زمینه ای سازگار استاز راهروهای خدمات شهری تا مسیرهای لوله کشی روستایی، یک نفر می تواند همه چیز را نقشه برداری کند.
سه حالت کار ️ یک ابزار
ارتباط مستقیم
بالاترین دقت برای کابل های قابل دسترسی. به طور فیزیکی فرستنده را به هادی هدف برای حداکثر تزریق سیگنال و طولانی ترین محدوده تشخیص تا 15 کیلومتر متصل می کند.
️ اتصال (کلمپ)
تزریق سیگنال بدون تماس از طریق لوازم جانبی کلیمپ. ایده آل برای کابل های زنده یا لوله هایی که اتصال مستقیم امکان پذیر نیست. امن، سریع و بدون اختلال.
️ محرک
حالت اسکن کاملا بدون تماس. با گیرنده در منطقه قدم بزنید تا کالاهای دفن شده را بدون هر گونه اتصال فیزیکی تشخیص دهید
جزئیات محصول
XHGX507
XHGX507 ردیاب لوله کابل زیرزمینی عمدتا برای موقعیت خطای کابل، شناسایی کابل، مسیر کابل و اندازه گیری عمق استفاده می شود.می تواند کارهایی را انجام دهد که در گذشته فقط با چند دستگاه انجام می شد.
اصل کار
ردیاب لوله کابل زیرزمینی بر اساس روش محرک الکترومغناطیسی و استفاده از اصل ارتباطات طراحی شده است.
1سیگنال الکترومغناطیسی توسط فرستنده تولید می شود و سیگنال از طریق روش های مختلف اتصال انتقال به کابل زیرزمینی مورد آزمایش منتقل می شود.
2بعد از اینکه کابل زیرزمینی سیگنال الکترومغناطیسی را ایجاد می کند، یک جریان ایجاد شده بر روی کابل تولید می شود و جریان ایجاد شده در امتداد کابل به فاصله گسترش می یابد.
3در فرآیند گسترش جریان، امواج الکترومغناطیسی از طریق کابل زیرزمینی به زمین پرت می شوند.سیگنال امواج الکترومغناطیسی در زمین بالای کابل دریافت می شود..
4موقعیت، جهت و خطای کابل زیرزمینی را می توان با تغییر قدرت سیگنال دریافت شده قضاوت کرد.
ویژگی ها
● صفحه نمایش LCD بزرگ قدرت سیگنال را نشان می دهد، و میله، پیکان و دستورات صوتی به راحتی برای اپراتور قضاوت در مورد موقعیت زیرزمینی کابل و نقطه خطا را آسان می کند.يه نفر مي تونه همه چي رو بکنه.
● طراحی کاملا دیجیتال، نمایشگر گرافیکی LCD شفاف و قابل اعتماد
● قابل حمل و سبک وزن، آسان حمل
● باتری قابل شارژ
●آوم متر داخلی برای اندازه گیری مقاومت حلقه کابل
● می تواند برای تشخیص نقص های عایق تا 2MΩ به زمین استفاده شود
● با عملکرد روشنایی پس زمینه برای تطابق با کار شبانه
●آوم متر داخلی برای اندازه گیری مقاومت حلقه کابل
● عمق کابل و جریان را نشان می دهد
اجزای اصلی

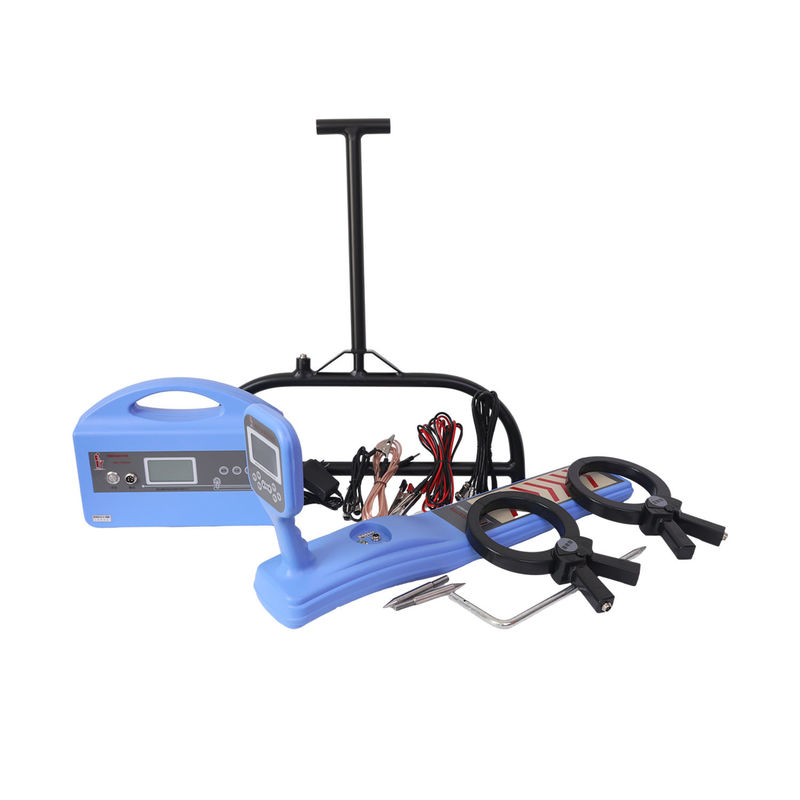

این ردیاب لوله کابل عمدتا از فرستنده و گیرنده تشکیل شده است، با لوازم جانبی دو کلیمپ، یک فریم A و سیم های اتصال لازم.
پارامترهای فنی
فرستنده
|
فرکانس کار
|
فرکانس پایین (815Hz) ، فرکانس متوسط (8kHz) ، فرکانس بالا (33kHz) ، فرکانس رادیویی (83kHz)
|
|
حالت کار
|
روش اتصال مستقیم، روش اتصال (روش کالیپر) ، روش تحرک
|
|
بار تطبیقی
|
5 اوم ≈ 3000 اوم
|
|
نمایش مقاومت
|
5 رقم
|
|
گرم شدن بیش از حد و جریان بیش از حد
|
محافظت اتوماتیک
|
|
قدرت خروجی
|
سرعت پایین، سرعت متوسط، سرعت بالا
|
گیرنده
| فرکانس کار |
فرکانس پایین (815 هرتز) ، فرکانس متوسط (8kHz) ، فرکانس بالا (33 kHz) ، فرکانس رادیویی (83 kHz) ، فرکانس منفعل 50Hz
|
| حالت آنتن |
روش دره (طریق صفر ارزش) ، روش قله (طریق اوج) ، روش ولتاژ مرحله ای و روش جریان کلیمپ (A-frame)
|
| نشانه فعلی |
مقدار جریان واقعی کابل مورد آزمایش را نشان می دهد (واحد: mA)
|
| دمای کار |
-10°C+55°C |
| شاخص قدرت |
نمایشگر گرافیکی |
| عمر باتری |
کار مستمر > 8 ساعت: کار متناوب > 16 ساعت
|
| نشان دادن قدرت سیگنال |
نمودار نردبان، محدوده دیجیتال 0-999
|
| کنترل رو بدست بيار |
تنظیم دستی، محدوده پویا 100dB |
| عمق تشخیص |
حداکثر عمق تشخیص حدود 10 متر است
|
| حداکثر فاصله تشخیص |
کابل با عایق خوب می تواند تا 15 کیلومتر در روش اتصال مستقیم باشد
|
| اندازه گیری عمق |
کلید عمق را فشار دهید تا سه رقم را نشان دهد، حداکثر عمق می تواند تا 10 متر اندازه گیری شود
|
| دقت |
فرکانس پایین: ± (((1-5)٪≤2.5m فرکانس رادیویی: ± (((5-12)٪≤2.5m
|
نيروهاي نگهداري شهرداري خود را با XHGX507 مجهز سازيد.
سوالات متداول
س: XHGX507 می تواند چه نوع خدمات زیرزمینی را تشخیص دهد؟
XHGX507 برای تشخیص طیف گسترده ای از خدمات زیرزمینی از جمله کابل های برق (فعال و غیرفعال) ، کابل های مخابراتی، لوله های آب فلزی، لوله های گاز،و سایر لوله های فلزیبا استفاده از روش تحرک الکترومغناطیسی با فرکانس های قابل انتخاب، می تواند بین انواع مختلف خدمات بر اساس ویژگی های پاسخ سیگنال تشخیص دهد.
س: اندازه گیری عمق چقدر دقیق است و چه عواملی بر آن تاثیر می گذارد؟
این ابزار نمایشگر عمق دیجیتالی را با دقت متفاوت با حالت فرکانس ارائه می دهد. فرکانس پایین (LF) به طور معمول به دقت ± (((1-5)٪ می رسد.در حالی که فرکانس رادیویی (RF) به ± ((5-12)٪ می رسدعوامل موثر بر دقت شامل رطوبت خاک، نزدیکی به اشیاء فلزی دیگر، کیفیت سیگنال و تکنیک اپراتور است.روش های 45 درجه و 80 درصد برای تایید توصیه می شود..
س: آیا XHGX507 می تواند در مناطقی با تداخل الکترومغناطیسی بالا کار کند؟
بله. این ابزار از فرکانس های عملیاتی متعدد و تنظیم افزایش (۰-۱۰۰ دی بی دامنه پویا) پشتیبانی می کند که به اپراتورها امکان می دهد فرکانس و حساسیت مطلوب را برای محیط های سر و صدا انتخاب کنند.حالت های آنتن Peak و Trough روش های تشخیص مکمل را فراهم می کنند، برای موقعیت دقیق در مناطق با تداخل بالا.
س: آیا آموزش قبل از حفاری برای استفاده از ابزار لازم است؟
XHGX507 دارای یک رابط کاربری بدیهی با نمایش قدرت سیگنال در زمان واقعی، تن صوتی متناسب با قدرت سیگنال و شاخص های روشن جهت است.اکثر اپراتورها در عرض یک روز از استفاده از میدان مهارت پیدا می کنندبرای سازمان هایی که نیاز به صدور گواهینامه رسمی دارند، برنامه های آموزشی در محل در صورت درخواست در دسترس هستند.
س: چه گارانتی و پشتیبانی پس از فروش ارائه می شود؟
تضمین استاندارد 12 ماهه در برابر نقص های سازمانی با پشتیبانی فنی عمرانه. گواهینامه CE و ISO 9001: 2015. مجموعه کامل شامل گیرنده ، فرستنده ، کابل های اتصال ،میله زمین، باتری های قابل شارژ، شارژر، راهنمای کاربر و یک کیف حمل و نقل محکم. برنامه های تضمین گسترده و راه اندازی در محل در صورت درخواست در دسترس است.
