نشانگر خطای کابل با دقت بالا با همگام سازی صوتی-مغناطیسی XHDD503C

پینینتر خطای کابل XHDD503C برای مکان یابی سریع و با دقت بالا خطاهای کابل برق زیرزمینی با استفاده از روش همگام سازی صوتی-مغناطیسی طراحی شده است - پیشرفت قابل توجهی نسبت به تشخیص دقیق فقط آکوستیک سنتی. هنگامی که یک ژنراتور تکانه ولتاژ بالا در نقطه خطا تخلیه می شود، کاوشگر دستگاه به طور همزمان هم سیگنال صوتی (تخلیه "پاپ" که از خاک عبور می کند) و هم سیگنال الکترومغناطیسی (تقریباً آنی حرکت می کند) را دریافت می کند. با محاسبه اختلاف زمانی بین این دو سیگنال، XHDD503C اپراتورها را با دقتی بهتر از 0.1 متر به محل دقیق خطا هدایت می‌کند و حدس و گمان و سال‌ها تجربه به‌طور سنتی مورد نیاز برای تعیین دقیق خطای کابل را حذف می‌کند.

اصل همگام سازی صوتی-مغناطیسی اساساً ساده و در عین حال به طور قابل ملاحظه ای مؤثر است. در لحظه تخلیه ضربه در نقطه خطا، دو سیگنال متولد می شود: یک موج صوتی که به آرامی در خاک اطراف حرکت می کند، و یک پالس الکترومغناطیسی که با سرعت نزدیک به نور در طول کابل منتشر می شود. کاوشگر هر دو را به طور همزمان تشخیص می دهد. از آنجایی که سیگنال های الکترومغناطیسی تقریباً فوراً می رسد در حالی که صدا زمان قابل اندازه گیری برای حرکت می برد، فاصله بین آنها - که در میلی ثانیه در LCD 5 اینچی نمایش داده می شود - مستقیماً نشان می دهد که چقدر از خطا فاصله دارید. کاوشگر را به جایی ببرید که اختلاف زمانی به حداقل می رسد و خطا مستقیماً زیر شماست.

• دقت بهتر از 0.1 متر:اندازه گیری اختلاف زمانی آکوستیک مغناطیسی خطاها را با دقت زیر دسی متر مشخص می کند. دقت شناسایی مسیر بهتر از 0.5 متر است — مطابق با استانداردهای صنعتی DL/T 849.2-2019.
• چهار حالت فیلتر قابل انتخاب:همه گذر (100-1600 هرتز) برای استفاده عمومی. پایین گذر (100-300 هرتز) برای خاک نرم و ماسه که در آن فرکانس های بالا ضعیف می شوند. بالا گذر (160-1600 هرتز) برای شرایط سخت روسازی. باند گذر (200-600 هرتز) به عنوان یک مصالحه متعادل. برای وضوح سیگنال بهینه، فیلتر را با زمین مطابقت دهید.
• پروب ضد آب با رتبه IP65:عایق فیزیکی چند لایه از سنسورهای حساس صوتی و مغناطیسی محافظت می کند. در سنگرهای مرطوب، باران، و سایت های ساختمانی گرد و غبار کار می کند - بدون تأخیر آب و هوا.
• BNR کاهش نویز دیجیتال + بی صدا:کاهش نویز پس‌زمینه تداخلات محیطی ناشی از ترافیک، باد و ماشین‌آلات را فیلتر می‌کند. هنگامی که اپراتور دسته را در دست می گیرد، ابزار فوراً برای محافظت از شنوایی در طول جلسات میدانی طولانی مدت، بی صدا را فعال می کند.
• 500000* تقویت سیگنال:بهره خروجی 16 سطحی (0-112dB) سیگنال‌های تخلیه بسیار ضعیف را از گسل‌های عمیق یا با امپدانس بالا می‌گیرد که پینپوینت‌گرهای معمولی به طور کامل از دست می‌دهند.
• راهنمای مسیر در زمان واقعی:نشانگرهای چپ/راست روی صفحه نشان می‌دهند که آیا کاوشگر در سمت چپ یا راست مسیر کابل قرار دارد و اپراتورها را قادر می‌سازد تا مسیر پیاده‌روی خود را بدون مراجعه به نقشه‌ها یا نشانگرهای خارجی به سرعت تصحیح کنند.
• ال سی دی لمسی 5 اینچی قابل خواندن در نور خورشید:وضوح 854*480 با روشنایی 800 نیت در زیر نور مستقیم خورشید در ظهر به وضوح قابل مشاهده است. صفحه نمایش لمسی ترکیبی و کنترل تک دستگیره برای کار با دستکش.
• عملیات میدانی تمام روز:با باتری های لیتیومی 4*18650 تامین می شود که بیش از 8 ساعت استفاده مداوم را ارائه می دهد. شارژر سریع اختصاصی زمان خرابی بین شیفت ها را به حداقل می رساند.

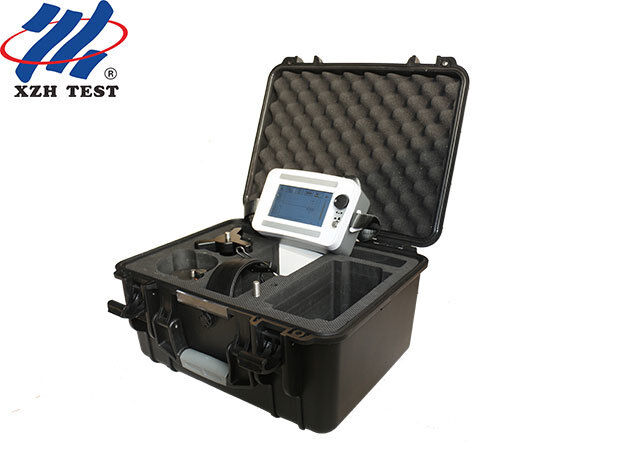

• استاندارد کیت کامل فیلد:هر XHDD503C شامل میزبان پینپوینت، مجموعه پروب با شاتون و پایه سه پایه، کابل سیگنال 7 هسته ای، هدست مانیتورینگ حذف نویز، شارژر سریع، آچار چند منظوره و کیف حمل ضد ضربه است.

مرحله 1:از یک TDR یا پیش یاب برای تعیین محدوده خطای ناهموار (±50 متر) استفاده کنید.مرحله ۲:XHDD503C را به ژنراتور تکانه ولتاژ بالا وصل کنید و یک سیکل تخلیه 3-5 ثانیه ای تنظیم کنید.مرحله 3:با تنظیمات آستانه پایین، بهره بالا و حجم بالا شروع کنید. پروب را مستقیماً بالای کابل روی زمین قرار دهید.مرحله 4:در امتداد مسیر کابل قدم بزنید و بر خواندن اختلاف زمانی نظارت کنید - با نزدیک شدن به خطا کاهش می‌یابد و بعد از عبور از آن افزایش می‌یابد.مرحله 5:به نقطه اختلاف زمانی حداقل برگردید، به آستانه بالا و بهره کم برای موقعیت یابی خوب بروید. نقطه ای که صدا بلندترین و اختلاف زمانی کمتر است، محل خطای شماست.

12 ماه گارانتی رایگان در برابر نقص کیفیت محصول. تعمیر و نگهداری مادام العمر و پشتیبانی فنی. دارای گواهینامه CE و ISO. مطابق با استانداردهای DL/T 849.2-2019 و GB/T 18268.1 برای تجهیزات تست میدان صنعتی.
