کابل هوشمند Spiker XHZS506YS با کنترل از راه دور LCD Voice Prompt Dual Shooter برای تأیید ایمنی کابل

Name: کابل هوشمند Spiker XHZS506YS با کنترل از راه دور LCD Voice Prompt Dual Shooter برای تأیید ایمنی کابل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZS506SY
Price: 1,000.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE
Model Number:	XHZS506SY

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

Model Number:

XHZS506SY

رنگ:

خالی

برجسته کردن:

High Light

برجسته کردن:

اسپیکر هوشمند LCD

ایمنی کابل 60 درجه دو تیراندازی

زمانبندی کنترل از راه دور دو حالت

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

زمان تحویل:

۳ تا ۵ روز کاری

Payment Terms:

T/T

Supply Ability:

500 units per month

توضیحات محصول

🎯 طراحی شده برای تیم‌های ساخت و ساز کابل که به تأیید ایمنی هوشمند و هدایت صوتی نیاز دارند

🔊 تیم‌های ساخت و ساز میدانیدستورالعمل‌های صوتی + نمایشگر LCD هر مرحله را هدایت می‌کنند و خطاهای رویه‌ای را تحت فشار از بین می‌برند

📋 تیم‌های مهاجرت و تعمیر کابلدو شلیک کننده با زاویه ۶۰ درجه دو نقطه اتصال کوتاه برای تأیید بی‌نقص ایجاد می‌کنند

🛡️ سازمان‌های ایمنی محورحالت‌های زمان‌بندی + کنترل از راه دور، اپراتورها را در طول سوراخ‌کاری کاملاً ایزوله نگه می‌دارند

مرور کلی محصول

هر ساله در سیستم‌های برق، حوادث انسانی به دلیل اره کردن دستی کابل‌های برق اشتباه رخ می‌دهد. دستگاه XHZS506YS Intelligent Cable Spiker این خطر را کاملاً از بین می‌برد. با استفاده از یک سیستم دو شلیک کننده کنترل از راه دور، تأیید مخرب را با سوراخ کردن کابل هدف انجام می‌دهد - اگر کابل برق‌دار باشد منفجر می‌شود (خطر را تأیید می‌کند) و اگر قطع باشد، واکنشی رخ نمی‌دهد (تأیید می‌کند که برش آن ایمن است). این تنها روش مطلق برای تأیید وضعیت کابل قبل از اره کردن است.

در کارهای ساخت و ساز، مهاجرت و تعمیر کابل‌های برق، اپراتورها ابتدا باید کابل هدف را در میان تعداد زیادی شناسایی کنند. در حالی که سوابق طراحی و شناسه‌های الکترونیکی به تعیین اینکه کدام کابل باید روی آن کار شود کمک می‌کنند، تأیید نهایی مطلق نیازمند تأیید فیزیکی از طریق اتصال کوتاه کنترل شده است - و XHZS506YS این کار را با هوش هدایت شونده صوتی، عملکرد دو حالته و ایزولاسیون کامل اپراتور ارائه می‌دهد.

🔍 XHZS506YS در مقابل XHZS506S - هوشمند در مقابل پایه: XHZS506YS دارای یک صفحه نمایش LCD است که محتوای عملیات و فرآیند کنترل را نشان می‌دهد، دستورالعمل‌های صوتی برای راهنمایی گام به گام، دکمه‌های تأیید (OK) و انتخاب برای انتخاب حالت، و حالت زمان‌بندی برای سوراخ‌کاری خودکار با تأخیر ۱۰ ثانیه‌ای. XHZS506S همان ایمنی اصلی دو شلیک کننده را با عملکرد ساده چراغ نشانگر ارائه می‌دهد. زمانی که تیم شما از راهنمایی صوتی و تأیید فرآیند بصری بهره می‌برد، XHZS506YS را انتخاب کنید.

⚠️ هشدارهای ایمنی مهم - قبل از عملیات بخوانید

۱. آزمایش بدون نصب میخ و فشنگ خالی اکیداً ممنوع است - خطر شکستن سوزن و آسیب‌دیدگی.

۲. آزمایش بدون فشنگ اکیداً ممنوع است - خطر شکستن چاشنی.

۳. استفاده از مهمات زنده و میخ‌های زنده، یا سوراخ‌کاری در هوا اکیداً ممنوع است - خطر آسیب‌دیدگی.

۴. هنگام سوراخ شدن کابل، بدنه شلیک کننده باید به طور قابل اعتماد زمین شود.

۵. زاویه بین دو شلیک کننده نباید ۱۲۰ درجه باشد - ترجیحاً ۶۰ درجه.

۶. این تجهیزات منحصراً برای سوراخ‌کاری کابل است. هرگونه استفاده دیگر به عهده خودتان است.

مشخصات فنی

شماره مدل

XHZS506YS

بدنه‌های شلیک کننده

۲ بدنه سوراخ‌کاری (دو شلیک کننده)

رابط کنترل

صفحه نمایش LCD + دستورالعمل صوتی + دکمه‌های تأیید/انتخاب

حالت‌های عملیاتی

کنترل از راه دور دستی + حالت خودکار زمان‌بندی

کنترل از راه دور

>۱۰ متر، قابلیت نفوذ دیوار

طول خط کنترل

۵ متر

قطر گیره

φ۳۰-۱۵۰ میلی‌متر

زاویه شلیک کننده

نباید ۱۲۰ درجه باشد، ترجیحاً ۶۰ درجه

توان کارکرد

شارژ AC 220V/50Hz؛ باتری >۱۰ ساعت

کنترلر

۲۷۰×۲۳۰×۱۲۰ میلی‌متر، ۲.۵ کیلوگرم

مجموعه کامل

۴۷۰×۳۸۰×۲۱۰ میلی‌متر، ۱۵.۵ کیلوگرم (دو شلیک کننده)

رابط عملیات

#	جزء	عملکرد
۱	زمین	نقطه اتصال زمین دستگاه - حفاظت ایمنی
۲	خروجی ۱	اتصال به بدنه شلیک کننده ۱
۳	خروجی ۲	اتصال به بدنه شلیک کننده ۲
۴	پورت شارژ	پورت شارژ DC12V
۵	کلید برق	روشن/خاموش کردن برق کارکرد
۶	تأیید (OK)	کلید تأیید عملکرد عملیات
۷	انتخاب	انتخاب حالت کارکرد (ریموت / زمان‌بندی)
۸	نشانگر برق	نمایش سطح باتری در زمان واقعی
۹	صفحه نمایش LCD	نمایش محتوای عملیات و فرآیند کنترل

اجزاء و لیست بسته‌بندی

مورد	تعداد	شرح
کنترلر	۱	اقدام سوراخ‌کاری کابل را با کنترل LCD + دستورالعمل صوتی مدیریت می‌کند
بدنه شلیک کننده	۲	دستگاه پیستونی با سرعت پایین برای سوراخ‌کاری کابل
کنترل از راه دور	۱	دو دکمه (A/B) مطابق با خروجی ۱/۲
خط کنترل	۲	اتصال بین کنترلر و بدنه‌های شلیک کننده
سیم زمین / مته	۱/۱	زمین میدانی با مته برای اتصال زمین قابل اعتماد
فشنگ و میخ	۱ مجموعه	S1 قرمز (سطح ۵) ۵۰ عدد فشنگ + ۵۰ عدد میخ PS52C8 (استاندارد)
ابزار تمیزکاری	۱ مجموعه	پیچ گوشتی، سوکت، برس لوله آزمایش برای نگهداری شلیک کننده
شارژر	۱	کابل شارژ AC 220V/50Hz جعبه کنترل

مشخصات میخ

قطر کابل	۳۰ میلی‌متر	۴۰ میلی‌متر	۵۰ میلی‌متر	۶۰ میلی‌متر	۷۰ میلی‌متر	۸۰ میلی‌متر	۹۰ میلی‌متر	۱۰۰ میلی‌متر
مشخصات میخ	PS27C8	PS37C8	PS47C8	PS52C8	به برگه مشخصات مراجعه کنید

انتخاب قدرت فشنگ

رنگ	سیاه	آبی	زرد	قرمز	استفاده توصیه شده
سطح قدرت	کوچکترین	کوچک	متوسط	بزرگ (سطح ۵)	≤۳۵ کیلوولت: زرد / >۳۵ کیلوولت: قرمز

پیکربندی استاندارد: S1 قرمز (سطح قدرت ۵) ۵۰ عدد فشنگ + ۵۰ عدد میخ PS52C8.

راهنمای عملیات

عملیات کنترلر - دو حالت:

کنترل از راه دور دستی: پس از نصب هر دو بدنه شلیک کننده، اتصال زمین و روشن کردن کنترلر، دکمه انتخاب را فشار دهید تا حالت "کنترل از راه دور" انتخاب شود، سپس تأیید (OK) را فشار دهید. دکمه‌های کنترل از راه دور A و B را طبق دستورالعمل‌های صوتی فشار دهید تا به ترتیب شلیک کننده ۱ و شلیک کننده ۲ سوراخ شوند.

حالت خودکار زمان‌بندی: پس از نصب، انتخاب را فشار دهید تا حالت "زمان‌بندی" انتخاب شود، سپس تأیید (OK) را فشار دهید. کنترلر به طور خودکار شلیک کننده ۱ و شلیک کننده ۲ را پس از تأخیر ۱۰ ثانیه‌ای سوراخ می‌کند و به اپراتور اجازه می‌دهد به فاصله ایمن برود.

مهم: در طول سوراخ‌کاری، پرسنل و کنترلر را تا حد امکان از بدنه‌های شلیک کننده دور نگه دارید. کنترل از راه دور را با دقت مدیریت کنید - هنگامی که سیم کنترل وصل شد و سوئیچ روشن است، کنترل از راه دور می‌تواند در هر زمان سوراخ‌کاری را آغاز کند.

ویژگی‌های کلیدی

صفحه نمایش LCD با همگام‌سازی دستورالعمل صوتی، راهنمایی عملیات گام به گام را ارائه می‌دهد
طراحی دو شلیک کننده دو نقطه اتصال کوتاه ایجاد می‌کند - حداقل یکی به طور قابل اعتماد کابل را سوراخ می‌کند
عملکرد دو حالته: کنترل از راه دور دستی + خودکار زمان‌بندی (تأخیر ۱۰ ثانیه‌ای برای تخلیه ایمن)
کنترل از راه دور بی‌سیم (>۱۰ متر، نفوذ دیوار) + پشتیبان سیمی ۵ متری برای حداکثر ایزولاسیون اپراتور
زاویه شلیک کننده ۶۰ درجه (نه ۱۲۰ درجه) نفوذ بهینه پیکربندی کابل سه فاز به شکل "品" را تضمین می‌کند
باتری لیتیومی داخلی با شارژ AC 220V/50Hz، بیش از ۱۰ ساعت کارکرد مداوم را فراهم می‌کند

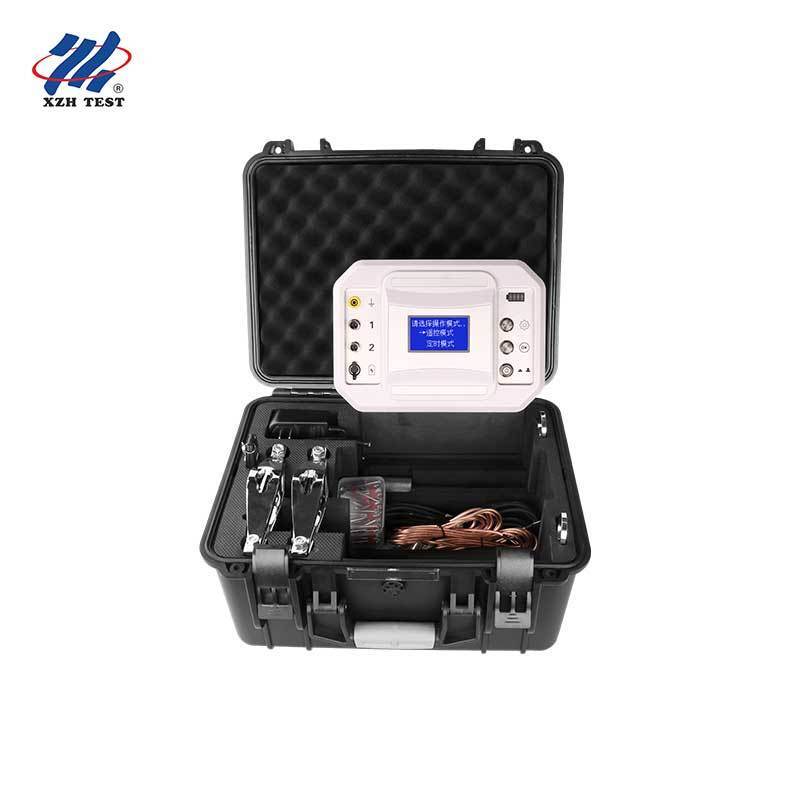

مجموعه کامل فشرده ۱۵.۵ کیلوگرمی در کیف حمل یکپارچه برای استقرار میدانی
حفاظت در برابر جریان بیش از حد و اتصال کوتاه، از الکترونیک کنترلر و شلیک کننده محافظت می‌کند

سوالات متداول

س۱: چرا دو شلیک کننده باید در ۶۰ درجه و هرگز ۱۲۰ درجه نباشند؟

کابل‌های سه فاز معمولاً در پیکربندی مثلثی "品" قرار می‌گیرند. در ۶۰ درجه، دو شلیک کننده از زوایای مکمل نزدیک می‌شوند که شانس سوراخ کردن فازهای مختلف را به حداکثر می‌رساند و تضمین می‌کند که حداقل یک میخ یک اتصال کوتاه واقعی ایجاد می‌کند. اگر در ۱۲۰ درجه قرار گیرند، ممکن است یک شلیک کننده با شکاف بین فازها هم‌تراز شود و هادی را کاملاً از دست بدهد. چیدمان ۶۰ درجه به طور خاص برای هندسه کابل‌های سه فاز طراحی شده است - همیشه برای نتایج قابل اعتماد، شلیک کننده‌ها را در حدود ۶۰ درجه تنظیم کنید.

س۲: سیستم دستورالعمل صوتی + LCD چگونه با هم کار می‌کنند؟

صفحه نمایش LCD کنترلر حالت عملیات فعلی، وضعیت خروجی ۱ و خروجی ۲، و سطح باتری را در زمان واقعی نمایش می‌دهد. همزمان، سیستم دستورالعمل صوتی در هر مرحله دستورالعمل‌ها را بیان می‌کند - اپراتور را از طریق انتخاب حالت، تأیید تنظیمات، و اعلام زمان فشار دادن دکمه‌های A و B راهنمایی می‌کند. این بازخورد دو کاناله (بصری + صوتی) به طور قابل توجهی خطاهای رویه‌ای را کاهش می‌دهد، به خصوص در محیط‌های ساخت و ساز پر سر و صدا یا زمانی که اپراتورها PPE سنگین می‌پوشند که میدان دید را محدود می‌کند.

س۳: چه اقدامات احتیاطی ایمنی باید قبل از عملیات رعایت شود؟

شش قانون ایمنی حیاتی: (۱) هرگز بدون نصب میخ و فشنگ آزمایش نکنید - چاشنی ممکن است بشکند؛ (۲) هرگز از مهمات زنده استفاده نکنید یا در هوای آزاد سوراخ‌کاری نکنید؛ (۳) همیشه بدنه شلیک کننده را به طور قابل اعتماد زمین کنید؛ (۴) شلیک کننده‌ها را در ۶۰ درجه تنظیم کنید، هرگز ۱۲۰ درجه نباشد؛ (۵) تمام پرسنل را در فاصله ایمن نگه دارید - از کنترل از راه دور یا حالت زمان‌بندی استفاده کنید؛ (۶) این تجهیزات منحصراً برای سوراخ‌کاری کابل است - هرگونه استفاده دیگر ممنوع است. پس از هر بار استفاده، بدنه شلیک کننده را تمیز کنید. هر ۵ شلیک، از ابزارهای تمیزکاری ارائه شده برای نگهداری کامل استفاده کنید.

س۴: اگر شلیک کننده شلیک نکند چگونه عیب‌یابی کنم؟

سه مشکل رایج: (۱) اگر پیچ بالا کشیده شده اما قفل نمی‌شود - پین مکانیکی یا فنر ممکن است اکسید شده باشد. لوله را بردارید، فنر و پین الکترومغناطیس را با روغن روان کنید و پیچ را چندین بار بچرخانید (بدون فشنگ) تا عملکرد روان شود. (۲) اگر کنترل از راه دور شلیک می‌کند اما شلیک کننده هیچ واکنشی ندارد - اتصالات خط کنترل را بررسی کنید، ولتاژ پالس DC24V را در خروجی کنترلر اندازه‌گیری کنید، یا مقاومت الکترومغناطیس بدنه شلیک کننده را آزمایش کنید. (۳) اگر شلیک کننده شلیک می‌کند اما فشنگ منفجر نمی‌شود - فشنگ را تعویض کنید زیرا رطوبت ممکن است پودر را تخریب کرده باشد. برای هرگونه مشکل حل نشده، با خدمات XZH TEST تماس بگیرید.

س۵: اطلاعات گارانتی و تحویل پس از فروش چیست؟

XHZS506YS مشمول ۱ سال گارانتی رایگان برای مسائل کیفی محصول از تاریخ خرید است، با تعمیر و پشتیبانی فنی مادام‌العمر. زمان تحویل استاندارد ۳-۵ روز کاری برای هر واحد است که در جعبه‌های چوبی محکم برای حمل و نقل بین‌المللی بسته‌بندی می‌شود. حداقل مقدار سفارش ۱ واحد است، با ظرفیت تأمین ماهانه ۵۰۰ واحد. شرایط پرداخت T/T است. برای هرگونه شرایط یا نقص غیرعادی دستگاه، فوراً با XZH TEST تماس بگیرید تا سریعترین ترتیب خدمات را دریافت کنید.

درباره XZH TEST

XZH TEST یک تولید کننده حرفه‌ای متخصص در راه‌حل‌های تست کابل، شناسایی، تشخیص عیب و تأیید ایمنی برای شرکت‌های برق، تیم‌های ساخت و ساز و مشتریان صنعتی در سراسر جهان است. با خط تولید جامع شامل دستگاه‌های هوشمند سوراخ‌کاری کابل، شناسایی‌کننده‌ها، ردیاب‌های مسیر و سیستم‌های تشخیصی، XZH TEST راه‌حل‌های ایمنی قابل اعتماد و نوآورانه را برای سخت‌ترین کاربردهای حرفه‌ای ارائه می‌دهد.

برای یک راه‌حل سفارشی ایمنی کابل متناسب با نیازهای شما، امروز با ما تماس بگیرید.
