محل شکست کابل های زیرزمینی دانشگاه XHDD-503 Pinpointer در مدرسه متوسطه Linyou، چین

2026-07-13

خلاصه پروژه

در 28 آگوست 2023، تیم مهندسی ما به مدرسه متوسطه شهرستان لینیو در باوجی، استان شانسی، چین فرستاده شد،براي تشخيص و مشخص کردن نقص هاي مهم كابل هاي برق زيرزميني كه باعث قطع كامل برق ساختمان آموزش شده اند.

سابقه ی مشتری

مدرسه متوسطه شهرستان لینیو یک موسسه آموزشی عمومی با یک شبکه توزیع برق زیرزمینی در سراسر محوطه دانشگاه است.YJV 4×75mm2، 380/440Vکابل برق ولتاژ پایین300 متراز اتاق توزیع ترانسفورماتور تا جعبه توزیع ساختمان آموزشی به عنوان منبع اصلی برق برای کل ساختمان آموزشی استفاده می شد.

چالش

پارامتر	پیدا کردن
نوع کابل	YJV 4×75mm2، 380/440V
طول کل	300 متر
عایق بندی فاز به فاز	0Ω (شرکت کوتاه)
عایق بندی فاز تا زمین	0Ω (خطای زمین)
نوع خطا	مدار کوتاه فاز به فاز با نقص زمین
محل اتصال کابل	مرز 270 متری (کابل)

مدرسه مورد نیازشناسایی نقص در همان روزحداقل حفاری برای محافظت از محوطه دانشگاه ضروری بود و وجود سایر وسایل زیرزمینی مستلزم موقعیت دقیق و غیر مخرب نقص بود.

راه حل و تجهیزات ما

ما با استفاده از تجهیزات XZH TEST یک جریان کار کامل چهار مرحله ای برای شناسایی خطای خود را اجرا کردیم:

مرحله	تجهیزات	مدل	عملکرد
1تست عایق بندی	مگومتر دیجیتال	XHMR-5kV	محدوده 500 ولت ️ مقاومت اندازه گیری شده فاز به فاز و فاز به زمین
2. تولید پالس HV	ژنراتور پالس HV	XHHV535-2L	استفاده از ولتاژ پویایی ۶۷ کیلو ولت برای ایجاد فلش اوور در نقاط خطا
3. خطای پیش تعیین محل	تست کننده خطای کابل	XHGG-502	تجزیه و تحلیل شکل موج پالس ولتاژ پایین و پالس ولتاژ بالا برای اندازه گیری فاصله
4. مشخص کردن دقیق	نشانگر خطای کابل	XHDD-503 و XHDD-503D	روش همگام سازی صدا- مغناطیسی برای محل دقیق خطا <0.1m

فرآیند اجرای

ارزیابی عایق بندی:با استفاده از XHMR-5kV در 500V، ما تایید کردیم که هر سه فاز دارای عایق 0Ω به زمین و بین فاز ها هستند، که یک خطای زمین کوتاه را تایید می کند.
بررسي مسیر:مسیر کابل به وضوح با ستون های نشان نشان داده شده بود. گره کابل در 270 متر شناسایی و ثبت شد.
موقعيت پيش فرض:XHHV535-2L ولتاژ پالس 6kV را به کابل معیوب اعمال کرد و تخلیه فلش اوور کنترل شده ایجاد کرد. XHGG-502 هر دو فولتاژ پایین و فولتاژ بالا را ضبط کرد.با نشان دادن دو فاصله خطا:120 مترو170 متر.
مشخص کردن دقیق:ولتاژ به 7kV افزایش یافت تا سیگنال های تخلیه صوتی روشن تر داشته باشد.XHDD-503 و XHDD-503Dنشانگرهای خطای کابل با همگام سازی صوتی مغناطیسی،مهندسان ما با دقت هر دو نقطه نقص را با شناسایی حداقل تفاوت زمان بین سیگنال های الکترومغناطیسی و صوتی. هر دو جا براي حفاري مشخص شده بود

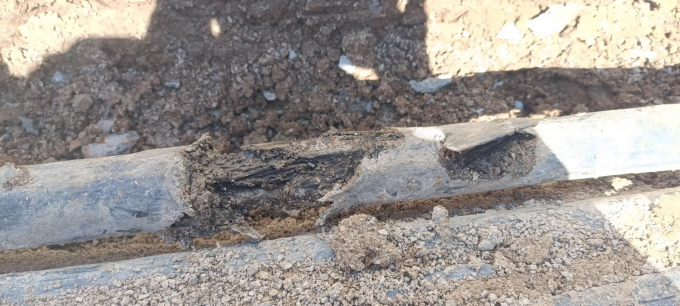

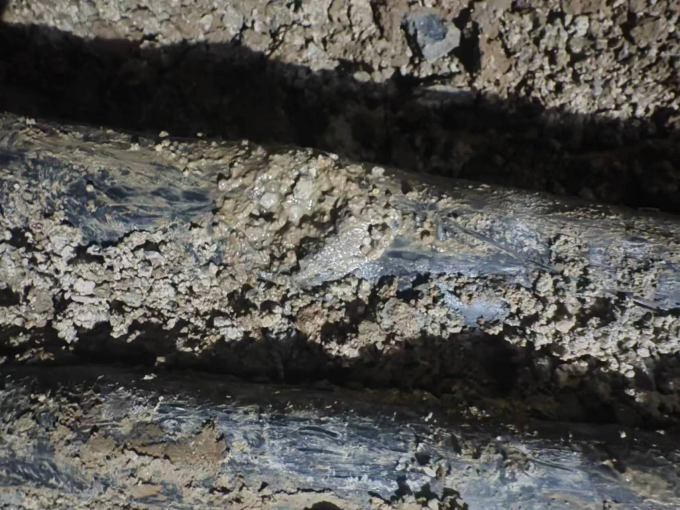

تایید حفاری:حفاری هدفمند در موقعیت های مشخص شده هر دو محل نقص را تایید کرد، باانحراف کمتر از 0.1m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

نتایج پروژه

نتیجه	جزئیات
عیب های پیدا شده	2(مواقع 120 و 170 متر)
مشخص کردن دقت	<0.1m(همگام سازی شنیدی مغناطیسی)
کل مدت زمان	تکمیل در همان روز (بررسی در محل تا مشخص کردن نهایی)
دامنه حفاری	حداقل فقط دو موقعیت مشخص شده
سوابق ایمنی	هیچ حادثه ای، هیچ حفاری نادرست، هیچ صدمه ای

نتیجه گیری

این پروژه قابلیت های جامع XZH TEST در موقعیت خطای کابل را در محیط های محوطه دانشگاهی حساس به زمان نشان می دهد.روش چهار مرحله ای از آزمایش عایق بندی از طریق پیش قرار دادن خشن تا دقیق بودن دقیق صدا- مغناطیسی باسری XHDD-503- محل خطای دقیق و کارآمد با حداقل اختلال ارائه شده است.استفاده دوگانه از XHDD-503 و XHDD-503D نشانگر در دو محل خطا مستقل اعتبار ابزار در پیچیدهبا دقت کمتر از 0.1 متر، مدرسه توانست برق را به سرعت بازگرداند در حالی که تمامیت زیرساخت های دانشگاه را حفظ می کرد.
