روش های تست حفاظت رله: اطمینان از ایمنی و قابلیت اطمینان سیستم قدرت

مقدمه

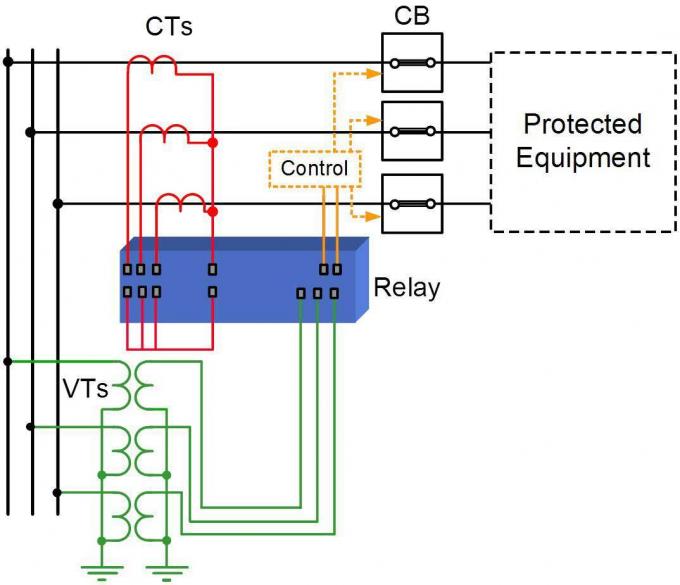

رله های محافظ برای عملکرد ایمن سیستم های برق حیاتی هستند. آنها جریان، ولتاژ،ارتباط فرکانس و فاز و شروع کار قطعات زمانی که شرایط غیرطبیعی تشخیص داده شودآزمایش منظم تأیید می کند که سیستم حفاظت در صورت نیاز به درستی کار می کند و در هنگام کار عادی پایدار است.

1چرا تست حفاظت از رله مهم است

آزمایش رله کمک می کند تا تنظیمات حفاظت، ارزش های برداشت و کار، زمان کار، منطق سفر، تماس های خروجی، مدارهای کنترل و هماهنگی بین دستگاه های محافظت را تأیید کند.آزمایش به ویژه در طول راه اندازی مهم است، پس از تغییر تنظیمات حفاظت و در طول تعمیرات برنامه ریزی شده.

2روش های اصلی آزمایش حفاظت از رله

آزمایش های مختلف بخش های مختلف یک سیستم حفاظت را تأیید می کنند. دامنه مناسب بستگی به نوع رله، عملکرد حفاظت، سطح ولتاژ سیستم،الزامات سازنده و استانداردهای قابل اجرا.

2.1 آزمایش ثانویه تزریق

تزریق ثانویه سیگنال های جریان و ولتاژ کنترل شده را مستقیماً به ورودی های رله اعمال می کند. تجهیزات آزمایش می توانند شرایط عادی و نقص را بدون استفاده از ولتاژ سیستم اصلی شبیه سازی کنند.این روش می تواند مقادیر جمع آوری را تأیید کند، ویژگی های عملیاتی، زمان بندی، پاسخ فاز و خروجی سفر.

2.2 تست عملکردی و منطقی

آزمایش عملکردی، توالی کامل حفاظت را تأیید می کند. یک خطای شبیه سازی شده باید عملکرد عنصر محافظت، پاسخ منطقی، هشدار و خروجی پرتاب مورد انتظار را تولید کند.این مهم است زیرا تنظیمات فردی صحیح منطقی کلی را تضمین نمی کند.

2.3 آزمایش مدار سفر و خروجی

آزمایش باید تماس های خروجی رله و مسیر خروج را به قطع کننده مدار تأیید کند. می تواند تأیید کند که خروجی صحیح کار می کند، سیگنال های خروج به مدار مورد نظر می رسند،قفل کردن و مسدود کردن منطق به درستی کار می کنند، و فرمان حرکت جدا کننده به صورت طراحی شده تولید می شود.

2.4 بررسی ورودی جریان و ولتاژ

اتصالات CT یا VT نادرست می تواند باعث عدم دقت سیگنال های رله شود. تأیید ورودی اندازه، رابطه فاز، قطب و اختصاص کانال را بررسی می کند.این به ویژه برای جهت گیری مهم است.، تفاوت، فاصله و سایر عملکردهای حفاظت حساس به فاز.

3.

آزمایش می تواند تنظیمات نادرست، خطاهای سیم کشی CT / VT یا قطب پذیری، دنباله فاز نادرست، ورودی های شکست خورده یا در حال حرکت، خطاهای پیکربندی منطقی، زمان کار غیرطبیعی را شناسایی کند.مشکلات تماس خروجی و نقص های سیم کشی مدار سفر.

4. روند کار تست رله توصیه شده

1. نقشه های حفاظت، تنظیمات رله، سوابق آزمایش قبلی و فایل های پیکربندی را بررسی کنید.
2. رله رو بررسي کن و سيم بندي رو بررسي کن
3. تخصيصات ورودي و قطبيت سي تي و وي تي رو تاييد کنيد
4. تنظیمات را با سیستم حفاظت تایید شده بررسی کنید.
5. آزمایش های تزریق ثانویه انجام دهید.
6. مشخصات حفاظت و زمان کار را بررسی کنید.
7. منطق تست، آلارم، تماس های خروجی و مدارهای پرتاب.
8. نتایج را با مقادیر انتظار مقایسه کنید.
9. نتایج را ثبت کنید و انحرافات قابل توجهی را بررسی کنید.

5چه زمانی باید رله های محافظتی آزمایش شوند؟

آزمایش رله معمولاً در طول راه اندازی و پس از تعویض رله، تنظیم تغییرات، اصلاحات عمده سیستم یا نگهداری مربوط به حفاظت انجام می شود.آزمایش های دوره ای همچنین می تواند قابلیت اطمینان طولانی مدت را تأیید کند. فواصل باید نوع رله، حساسیت سیستم، محیط عملیاتی، توصیه های سازنده، سیاست نگهداری و استانداردهای قابل اجرا را در نظر بگیرد.

6انتخاب تجهیزات تست رله

مجموعه های آزمایش رله مدرن می توانند خروجی های کنترل شده جریان و ولتاژ را تولید کنند و پاسخ رله را با دقت اندازه گیری کنند. ویژگی های مفید شامل کانال های متعدد جریان و ولتاژ،اندازه گیری زمان دقیق، توالی آزمایش قابل برنامه ریزی، پخش اختلال، ارزیابی خودکار، ذخیره سازی داده ها و تولید گزارش.

معرفی محصول: XHJB666 کالیبراسیون حفاظت رله 6 فاز

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8صفحه نمایش LCD رنگی TFT 4 اینچی. بر خلاف کالیبراسیون های 3 فاز معمولی که به آزمایش های پایه بیش از حد و فاصله محدود می شوند، معماری 6 فاز از تمام پیکربندی های استاندارد پشتیبانی می کند،از جمله 4 ولتاژ 3 جریان، حالت های خروجی 6 ولتاژ، 6 جریان و 12 فاز، که امکان آزمایش جامع از پیچیده ترین سیستم های حفاظت مدرن را فراهم می کند: حفاظت از تفاوت ترانسفورماتور، حفاظت از تفاوت بار،حفاظت از ژنراتور، و حفاظت از خط با سیستم های پشتیبانی شده از ارتباطات.

ویژگی های کلیدی

• معماری ولتاژ 6 فاز + جریان 6 فاز که از پیکربندی های 4V3I، 6V، 6I و 12 فاز برای آزمایش تمام سیستم های محافظت پشتیبانی می کند.
• تقویت کننده قدرت خطی ماژولار با دقت بالا که توسط DSP کنترل می شود و صدای سوئیچ را برای موج های آزمایش تمیز و بدون تحریف از بین می برد.
• قابلیت موازی جریان بالا: خروجی موازی 6 فاز برای آزمایش حرکت لحظه ای جریان بالا 0 ≈ 180A را ارائه می دهد.
• محدوده فرکانس گسترده 0 ‰ 1000 هرتز با سنتز هارمونیک تا نظم 20 برای کنترل کنترل هارمونیک و فیلتر کردن.
• ورودی دیجیتال 10 کانال با تشخیص هوشمند اتوماتیک تماس های خشک و تماس های بالقوه 0 250V؛ خروجی دیجیتال 8 کانال با وضوح 0.1ms.
• خروجی مستقل 110 و 220 ولت DC قابل تنظیم برای تغذیه رله و مدار شروع.
• ماژول های نرم افزاری تست خودکار برای اسکن تنظیمات رله، پخش خطا، ذخیره سازی داده در زمان واقعی، نمایش بردار و چاپ گزارش.
• فرم کامپکت 480×360×200 میلی متر با وزن 19 کیلوگرم برای استفاده در زمینه قابل حمل ، با قدرت نرم ، حفاظت سخت افزاری و قفل خروجی برای عملیات ایمن.

مشخصات فنی کلیدی

نتیجه گیری

آزمایش حفاظت از رله یک بخش ضروری از راه اندازی و نگهداری سیستم قدرت است. یک سیستم حفاظت قابل اعتماد به تنظیمات درست، ورودی های دقیق، منطق،تماس های خروجی و مدارهای شروعاز طریق ترکیب تزریق ثانویه، عملکردی، ورودی، منطق و آزمایش مدار، مهندسان می توانند مشکلات را قبل از اینکه منجر به عملکرد نادرست حفاظت شوند، شناسایی کنند.یک برنامه آزمایشی ساختاری از ایستگاه های فرعی ایمن تر حمایت می کند، تصفیه خطای قابل اعتماد، کاهش آسیب تجهیزات و بهبود پیوستگی سیستم برق.
