تشخیص عیب کابل: روش‌ها، فناوری‌ها و کاربردها - راهنمای عملی برای شرکت‌های خدماتی و صنعت

کابل های برق برای سیستم های توزیع برق مدرن، تاسیسات صنعتی، ایستگاه های فرعی و زیرساخت ها ضروری هستند.تشخیص و تعمیر سریع یک نقص می تواند دشوار باشد.

خطاهای کابل ممکن است ناشی از پیری عایق ، آسیب مکانیکی ، رطوبت ، گرم شدن بیش از حد ، نصب نادرست یا خرابی در مفاصل و پایان کابل باشد.تشخیص موثر خطای کابل به مهندسان کمک می کند تا تشخیص دهند که یک کابل نقص دارد یا خیر، محل نقص را تخمین بزنید و یک روش مناسب برای محل دقیق را انتخاب کنید.

تشخیص خطای مدرن کابل ترکیبی از آزمایش الکتریکی، تجزیه و تحلیل شکل موج، تکنیک های ولتاژ بالا،و روش های صوتی یا الکترومغناطیسی برای بهبود کارایی رفع مشکل و کاهش زمان قطع.

خطای کابل یک وضعیت الکتریکی غیرطبیعی است که مانع از کار کردن یک کابل به عنوان طراحی شده می شود. انواع متداول خطای شامل:

• نقص مقاومت کم
• نقص های مقاومت بالا
• خطاهای مدار باز
• خطاهای مدار کوتاه
• شکاف های زمین
• نقص های متناوب

نوع نقص و ساخت کابل تعیین می کند که کدام روش تشخیص و مکان باید مورد استفاده قرار گیرد.

خطاهای کابل ممکن است به دلیل پیری عایق، آسیب مکانیکی، نفوذ آب یا رطوبت، دمای کار بیش از حد، ولتاژ بالا الکتریکی، مفاصل یا پایان های کابل ضعیف ایجاد شود.و نقص های ساخت و ساز یا نصب.

تشخیص خطا تعیین می کند که آیا یک کابل دارای وضعیت غیرطبیعی است و اطلاعات مربوط به نوع خطا را ارائه می دهد. محل خطا تعیین می کند که خطا در طول کابل واقع شده است.

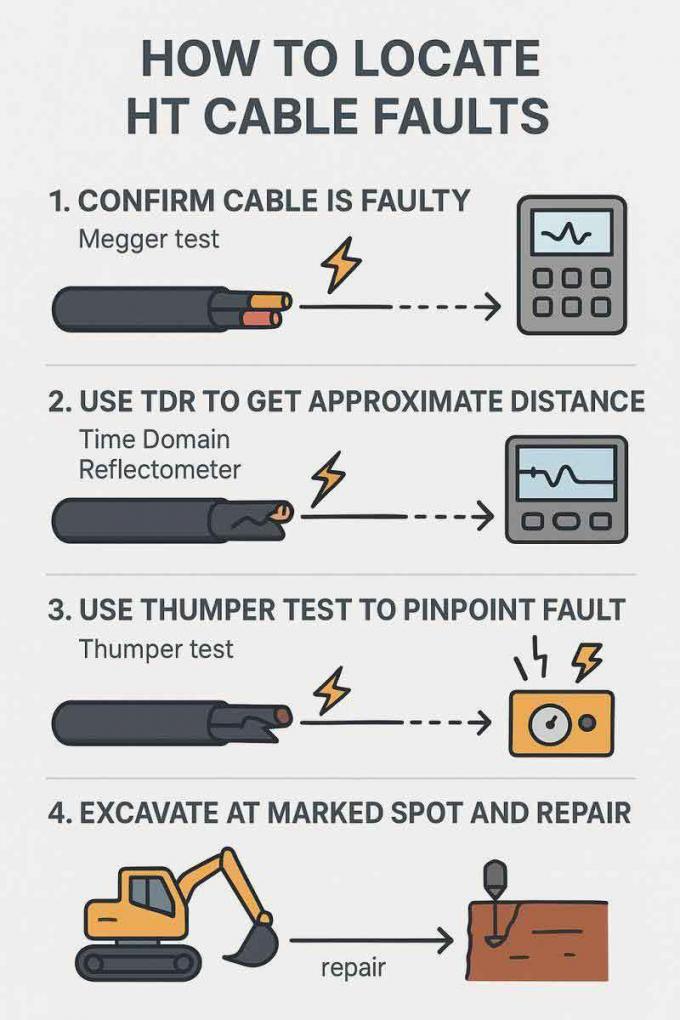

یک جریان کاری عملی اغلب از پیش تعیین مکان با محل دقیق نقص ترکیب می کند.سپس یک مکان شناس شنیدی- مغناطیسی یا یک روش میدان دیگر می تواند برای شناسایی دقیق نقطه نقص استفاده شود.

یک فرآیند عملی برای رفع مشکل می تواند شامل موارد زیر باشد:

1. اطلاعات کابل ها رو جمع کنين و نصب رو بررسي کنين
2. فاز و نوع خطای مشکوک را شناسایی کنید.
3. یک آزمایش الکتریکی مقدماتی مناسب انجام شود.
4. استفاده از TDR یا یک روش قبلی برای تخمین فاصله خطا.
5. در صورت لزوم، روش های ولتاژ بالا یا افزایش استفاده کنید.
6. مکان دقیق نقطه خطا را انجام دهید.
7. قبل از اینکه آن را به سرویس برگردانید، تعمیر و آزمایش مجدد کابل را بررسی کنید.

توالی دقیق باید با نوع کابل، سطح ولتاژ، وضعیت خطا و روش های ایمنی قابل استفاده سازگار شود.

عوامل متعددی می توانند بر دقت موقعیت خطای کابل تأثیر بگذارند، از جمله طول و ساخت کابل، مقاومت کابل و سرعت گسترش، مقاومت به خطا، مسیریابی کابل و شاخه بندی،ویژگی های مفصل و پایان، سر و صدا الکتریکی و دقت پارامترهای کابل وارد شده در تست کننده.

فناوری تشخیص خطای کابل به طور گسترده ای در توزیع برق زیرزمینی، سیستم های کابل متوسط و ولتاژ بالا، زیر ایستگاه ها، کارخانه های صنعتی، زیرساخت های راه آهن و حمل و نقل استفاده می شود.تاسیسات انرژی های تجدید پذیر، و نگهداري نيروگاه ها.

موقعیت سریع خطای می تواند مدت قطع کار، حفاری غیرضروری و هزینه های نگهداری را کاهش دهد.

یک سیستم تشخیص خطای حرفه ای کابل باید با توجه به برنامه مورد نظر انتخاب شود. ملاحظات مهم شامل ولتاژ و نوع کابل پشتیبانی شده، محدوده مقاومت به خطا،روش های قبل از قرار دادن، قابلیت افزایش ولتاژ بالا، عملکردهای دقیق موقعیت خطای، نمایش و تجزیه و تحلیل شکل موج، قابلیت حمل و نقل و ویژگی های ایمنی.

برای شبکه های کابلی پیچیده، ترکیب پیش موقعیت، شرایط خطای ولتاژ بالا و توابع موقعیت دقیق می تواند راه حل کاملی تری را ارائه دهد.

خطاهای کابل می تواند باعث قطعات غیر منتظره، خطرات تجهیزات و هزینه های نگهداری قابل توجهی شود.یک استراتژی موثر تشخیص خطا ترکیب روش آزمایش مناسب با اندازه گیری دقیق و موقعیت دقیق میدان.

روش های TDR و پالس ولتاژ پایین برای تشخیص اولیه و محل گیری اولیه مفید هستند، در حالی که بازتاب قوس و تکنیک های مبتنی بر افزایش می توانند به رفع نقص های مقاومت بالا کمک کنند.سپس روش های صوتی و الکترومغناطیسی می توانند به مهندسان کمک کنند تا محل نقص فیزیکی را مشخص کنند.

با انتخاب تجهیزات آزمایش مناسب و پیروی از یک فرآیند تشخیصی ساختاری، شرکت های برق و کاربران صنعتی می توانند زمان رفع مشکل را کاهش دهند، بهره وری نگهداری را بهبود بخشند،و سیستم های کابل را سریع تر بازسازی کنیم.

XZH TEST راه حل های حرفه ای آزمایش کابل و موقعیت خطا را برای شرکت های برق، پیمانکاران برق، تاسیسات صنعتی و تیم های تعمیر و نگهداری فراهم می کند.

راه حل های آزمایش کابل آن از برنامه های کاربردی پشتیبانی می کند که شامل پیش بینی خطای کابل، موقعیت خطای مقاومت بالا، آزمایش ولتاژ بالا و موقعیت دقیق نقطه خطای آن است.
