XHBX1501
بررسی اجمالی محصول
پس از اتمام طراحی و تولید، سیمپیچها و ساختار داخلی ترانسفورماتور ثابت میشوند. برای واحدهای چند سیمپیچی، سیمپیچهایی که دارای رتبهبندی ولتاژ و تکنیک سیمپیچی یکسان هستند، پارامترهای Ci/Li ثابتی دارند که منجر به پاسخهای سازگار در حوزه فرکانس میشود—و طیفهای فرکانسی سیمپیچهای سه فاز را قابل مقایسه میکند.

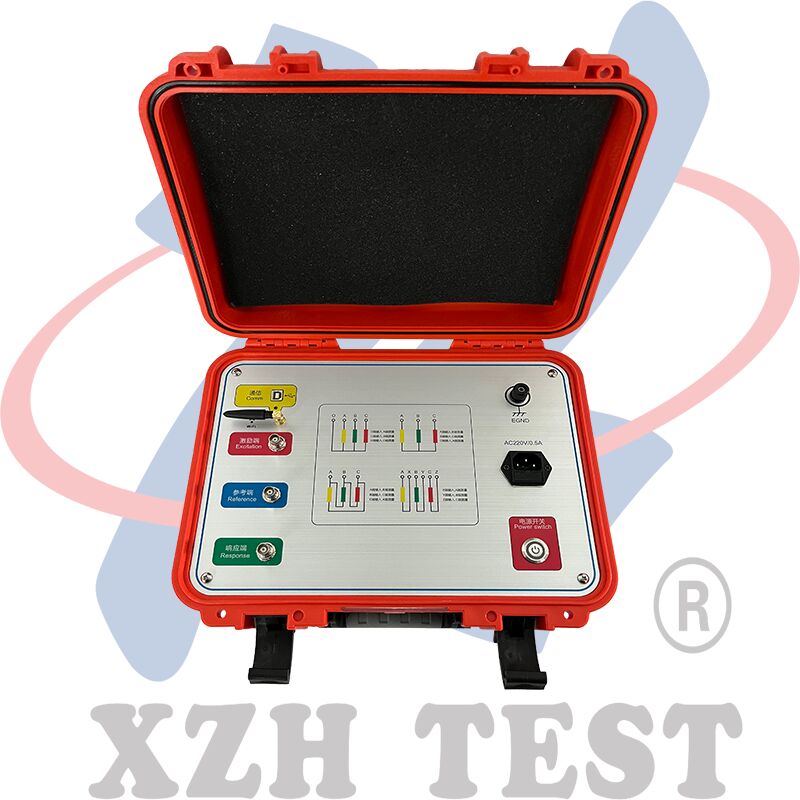

تغییرات پارامترهای سیمپیچی به دلیل اتصال کوتاه بیندور/فاز (تست)، ضربات حملونقل (جابجایی سیمپیچ) یا تغییر شکل ناشی از نیروی الکترومغناطیسی (عملکرد خطا) رخ میدهد. این تغییرات، ویژگیهای اصلی حوزه فرکانس ترانسفورماتور را مختل میکند (به عنوان مثال، تغییرات دامنه پاسخ فرکانسی، جابجایی فرکانس رزونانس). تستر سیمپیچی ترانسفورماتور ما—که با فناوری تجزیه و تحلیل پاسخ مهندسی شده است—یک ابزار غیرمخرب پیشرفته برای تشخیص خطای داخلی است که برای ترانسفورماتورهای قدرت 63 کیلوولت–500 کیلوولت ایدهآل است.
با اندازهگیری پاسخهای پارامترهای سیمپیچی در فرکانسها، تستر شدت تغییر شکل را از طریق بزرگی تغییر، جابجایی پاسخ فرکانسی (دامنه/منطقه) و تجزیه و تحلیل روند ارزیابی میکند. این امر امکان تشخیص سریع اینکه آیا ترانسفورماتور نیاز به تعمیرات اساسی دارد یا آسیب جدی دیده است را فراهم میکند.
برای ترانسفورماتورهای در حال کار، شدت خطا را میتوان با مقایسه طیفهای سیمپیچ معیوب—با یا بدون دادههای فرکانسی تاریخی—تشخیص داد. با این حال، سوابق ویژگیهای سیمپیچی اصلی، بینشهای دقیقتری را برای عملکرد، تجزیه و تحلیل خطا و نگهداری ارائه میدهند.
این تستر که با لپتاپ و ریزپردازنده تکتراشهای ساخته شده است، اندازهگیریهای با دقت بالا را در یک طراحی جمعوجور ارائه میدهد. کار با آن آسان است (بدون نیاز به تخصص قبلی—فقط دفترچه راهنما یا آموزش کوتاه) و شامل قابلیتهای کامل تست/تجزیه و تحلیل است.
پارامترهای فنی
| محدوده اندازهگیری دامنه |
(-120dB) تا (+20dB) |
| دقت اندازهگیری دامنه |
0.1dB |
| دقت فرکانس اسکن |
0.005% |
| امپدانس ورودی سیگنال |
1MΩ |
| امپدانس خروجی سیگنال |
50Ω |
ویژگیهای عملکرد:
1. جمعآوری و کنترل دادهها از یک ریزپردازنده یکپارچه با سرعت بالا استفاده میکنند.
2. ارتباط بین لپتاپ و دستگاه از یک رابط USB استفاده میکند.
3. رابطهای بیسیم بلوتوث یا Wi-Fi برای ارتباط بین لپتاپ و دستگاه در دسترس هستند (اختیاری).
رابط Wi-Fi بیسیم امکان استفاده راحت با تبلتها و تلفنهای هوشمند را فراهم میکند.
4. هسته سختافزاری از فناوری اختصاصی فرکانس جاروب دیجیتال با سرعت بالا (از ایالات متحده آمریکا) استفاده میکند که از طریق آزمایش، میتواند خطاهایی مانند اعوجاج سیمپیچی، برآمدگی، جابجایی، کج شدن، اتصال کوتاه بیندور و اتصال کوتاه فاز به فاز را به طور دقیق تشخیص دهد.
