این دستگاه از روش همگام سازی آکوستیک مغناطیسی برای تعیین دقیق محل نقص استفاده می کند. این یک روش موقعیت بسیار دقیق و منحصر به فرد است.اصول آن بر اساس روش سنتی تعیین نقطه صوتی است و تشخیص و استفاده از سیگنال های الکترومغناطیسی را اضافه می کند.

هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه را بر روی کابل معیوب انجام می دهد ، صدا تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر بسیار حساس دریافت می شودبعد از تقویت، صدای "پاپ" را می توان با گوش دادن با هدفون شنید.

سُند ساخته شده در سُند سیگنال میدان مغناطیسی را در زمان واقعی دریافت می کند. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. به حرکت موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی ادامه دهید، پس از آن محل دقیق نقطه نقص خواهد بود زیر آن.

ابزارهای استاندارد اندازه گیری صوتی به طور کلی فقط از هدفون برای نظارت استفاده می کنند.یا با حرکت نشانگر متر برای شناسایی صدا تخلیه در نقطه خطا تکمیل می شوند.از آنجا که صدا تخلیه در یک لحظه ناپدید می شود و تفاوت زیادی با سر و صدای محیط ندارد، اغلب برای اپراتورانی که تجربه زیادی ندارند، مشکلات زیادی ایجاد می کند.روش همگام سازی صوتی مغناطیسی به طور موثر از مشکلات فوق روش سنتی اندازه گیری صوتی جلوگیری می کند.

نمودار بلوک اصلی ابزار نقطه ای هماهنگ صدا و مغناطیسی

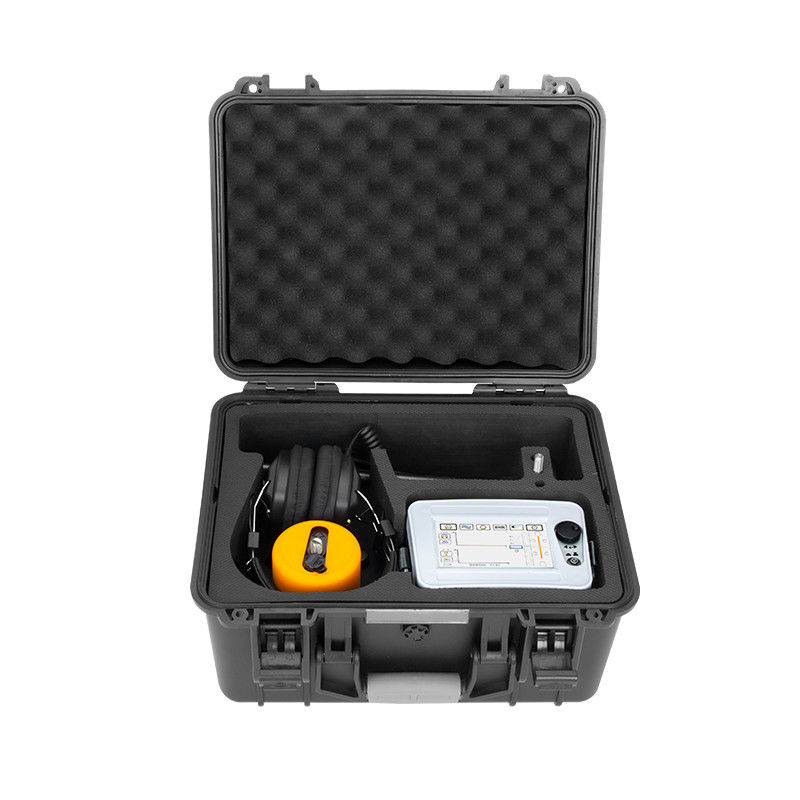

ترکیب ابزار

1.مکان شناس خطای کابل: مکان دقیق نقاط خطای کابل را در محدوده اندازه گیری تقریباً پیدا کنید.

2.کاوشگر: شامل کاوشگر، کاوشگر، میله اتصالو سه تا پنجه، که به کانال ورودی برای دریافت سیگنال متصل می شوند.

3.هدفون بپوشید؛ کانال ورودی ابزار اشاره را متصل کنید (بازخورد سیگنال خروجی).

4.کابل سیگنال 7 هسته ای: کابل اتصال بین ابزار اشاره و سُند (تصل ابزار اشاره و سُند).

5.شارژر: به سوکت شارژ دستگاه برای شارژ متصل شود.

6.کلید گل چند منظوره: برای جدا کردن و جمع آوری میله های اتصال استفاده می شود.

خدمات پس از فروش و لیست بسته بندی

در عرض یک سال از تاریخ خرید، این ابزار تحت ضمانت رایگان برای مسائل مربوط به کیفیت محصول قرار می گیرد و نگهداری و خدمات فنی برای زندگی ارائه می شود.اگر متوجه شوید که ابزار در وضعیت غیرطبیعی است یا نقص دارد، لطفا با ما تماس بگیرید تا ما بتوانیم راحت ترین و موثرترین راه حل را برای شما ترتیب دهیم.
