دستگاه مکان‌یاب عیب کابل زیرزمینی TDR فناوری مدرن برای فیلتر سیگنال و پردازش داده

جزئیات محصول:

گواهی:	CE, ISO

اطلاعات دقیق

گواهی:

CE, ISO

شماره مدل:

XHGG502

سفارشی:

سفارشی

رنگ:

مشکی

بسته حمل و نقل:

جعبه چوبی با فوم داخل

علامت تجاری:

تست XZH

منشاء:

چین شیان

قابلیت ارائه:

1000 قطعه در سال

سفارشی سازی:

در دسترس

خدمات پس از فروش:

تضمین

تضمین:

1 سال

برجسته کردن:

High Light

برجسته کردن:

مکان شناس خطای کابل TDR,فیلتر سیگنال مکان‌یاب عیب کابل TDR,مکان شناس خطای کابل زیرزمینی

Signal Filtering TDR Cable Fault Locator

Underground Cable Fault Locator

توضیحات محصول

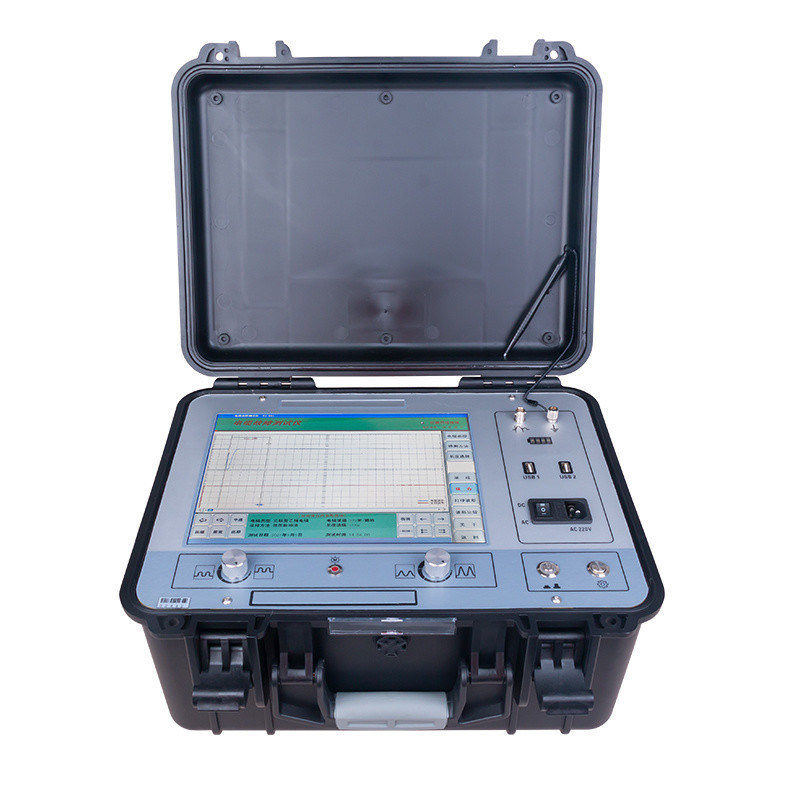

یابنده عیب کابل زیرزمینی XHGG502 tdr از یک کامپیوتر یکپارچه لمسی 12.1 اینچی با درجه صنعتی و یک رابط نرم افزاری عملیاتی ساده برای تحقق آزمایش تعامل انسان و کامپیوتر استفاده می کند. مدارهای مجتمع و دستگاه‌های درجه صنعتی، باتری لیتیوم یونی با ظرفیت بالا، پایدار و قابل اعتماد، و آسان برای استفاده را اتخاذ کنید.
این تستر عیب کابل یک ابزار ویژه برای اندازه‌گیری و تجزیه و تحلیل وضعیت کابل برق و فاصله عیب است. این تستر عیب کابل ترکیبی از فناوری الکترونیکی مدرن و فناوری کامپیوتر را برای تحقق فیلتر سیگنال، جمع‌آوری، پردازش داده‌ها، نمایش گرافیکی، تجزیه و تحلیل گرافیکی، برای تکمیل اندازه‌گیری سرعت کابل، آزمایش طول کابل، آزمایش فاصله عیب کابل اتخاذ می‌کند.
این یابنده عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابانی و سیم‌های مدفون از مواد مختلف با بخش‌های مختلف و رسانه‌های مختلف، و همچنین نشت با مقاومت بالا و چشمک زدن با مقاومت بالا مناسب است. خرابی شبکه.
برای اطلاعات بیشتر با ما تماس بگیرید.

نام محصول	یابنده عیب کابل زیرزمینی (TDR)
مدل	XHGG502
MOQ	1 واحد
عملکرد اصلی	برای اندازه‌گیری تقریبی فاصله عیب کابل زیرزمینی
نرخ نمونه‌برداری داده	60 مگاهرتز، 120 مگاهرتز، 240 مگاهرتز، 400 مگاهرتز
فاصله تست	>60 کیلومتر
طول کابل تست تنظیم شده است	<1Km (short distance);<3Km (medium distance);>3 کیلومتر (مسافت طولانی)
دامنه پالس	400Vpp
عرض پالس	0.1uS و 2uS
وضوح خواندن	0.1 متر
دقت تست سیستم	کمتر از 0.5 متر
ولتاژ مقاومت کوپلر پالس	38kVDC
شرایط کاری	دما -25 درجه سانتیگراد ~ +55 درجه سانتیگراد، رطوبت نسبی 85٪، فشار اتمسفر 750 ± 30 میلی‌متر جیوه.
روش اندازه‌گیری	روش پالس ولتاژ پایین، روش فلاش‌اور ولتاژ بالا، روش پالس چندگانه

یابنده عیب کابل ARC XHGG502
به طور دقیق و سریع خرابی اصلی عایق کابل‌های برق با سطوح ولتاژ 35 کیلو ولت و کمتر را تشخیص دهید. طول کابل را کالیبره کنید. تقریباً فاصله عیب کابل را آزمایش کنید.

عیوب کابل را با استفاده از رفلکتومتر XHGG502 بر اساس

روش انعکاس پالس ولتاژ پایین (TDR)،
فلاش‌اور ولتاژ بالاروش (یعنی ICE، DECAY)،
روش انعکاس پالس قوس (ARCتک شات و ARC چند شات)

یابنده عیب کابل

XHGG502: برای آزمایش فاصله عیب کابل، شامل یک میزبان و یک کوپلر

برای اطلاعات و خدمات بیشتر با ما تماس بگیرید.محل‌یابی قبلی عیب کابل: با استفاده از رفلکتومتر XHGG502 بر اساس روش انعکاس پالس ولتاژ پایین (TDR) و روش زوال ولتاژ بالا (فلاش‌اور) (DECAY)،روش انعکاس قوس (تک شات/ چند شات).

دستگاه مکان‌یاب عیب کابل زیرزمینی TDR فناوری مدرن برای فیلتر سیگنال و پردازش داده 1

سه حالت تست XHGG502 وجود دارد، پالس ولتاژ پایین، فلاش‌اور ولتاژ بالا، ARC چند شات.
تصویر زیر فاصله عیب کابل را که با استفاده از حالت تست ARC چند شات XHGG502 اندازه‌گیری شده است، نشان می‌دهد.
دستگاه مکان‌یاب عیب کابل زیرزمینی TDR فناوری مدرن برای فیلتر سیگنال و پردازش داده 2

تصویر زیر فاصله عیب کابل را که با استفاده از حالت تست فلاش‌اور ولتاژ بالا XHGG502 اندازه‌گیری شده است، نشان می‌دهد

دستگاه مکان‌یاب عیب کابل زیرزمینی TDR فناوری مدرن برای فیلتر سیگنال و پردازش داده 3

تصویر زیر طول کابل یا فاصله عیب مدار باز کابل را که با استفاده از حالت تست پالس ولتاژ پایین XHGG502 اندازه‌گیری شده است، نشان می‌دهد. هنگام استفاده از روش پالس ولتاژ پایین، نیازی به اتصال ژنراتور پالس ولتاژ بالا نیست. سایر روش‌های تست باید همراه با یک ژنراتور پالس ولتاژ بالا استفاده شوند.

دستگاه مکان‌یاب عیب کابل زیرزمینی TDR فناوری مدرن برای فیلتر سیگنال و پردازش داده 4
