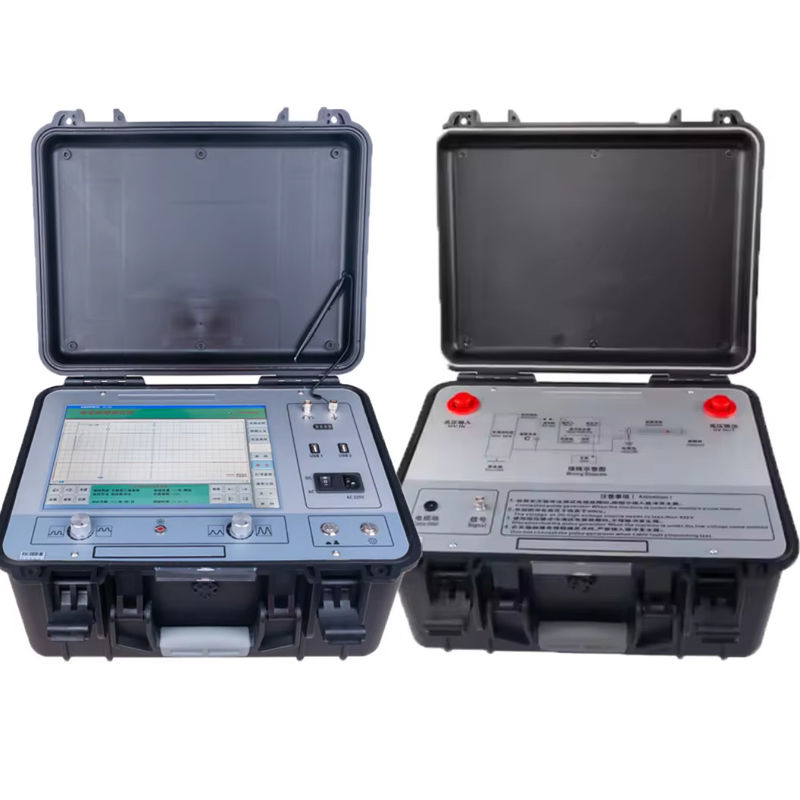

ARC Multi-Pulse Cable Fault Locator با یادداشت دست نوشته 12.1 اینچ XP 60km XHGG502

XHGG502 ARC Multi-Pulse Cable Fault Locator ترکیبی از نمونه گیری فرکانس متغیر 400MHz، تکنولوژی چند پالس 8 پالس ARC و 12.کامپیوتر لمسی صنعتی 1 اینچی مبتنی بر XP به یک ابزار ساحلی یکپارچه. آن را به رسمیت شناختن مقاومت کم، مدار کوتاه، مدار باز، قطع، نشت مقاومت بالا، و فلش اوور مقاومت بالا نقص در کابل های برق، کابل های تک محوری فرکانس بالا،کابل های چراغ های خیابانیچیزی که XHGG502 را از سایر ابزارها در کلاس خود متمایز می کند، سیستم یادداشت های دست نوشته است:بعد از گرفتن یک شکل موج، کاربر مستقیماً بر روی صفحه لمسی می نویسد: نام پرسنل، محل آزمایش، شناسایی کابل، ویژگی های خطا،شرایط محیط زیست و توضیحات به عنوان بخشی از فایل شکل موج ذخیره می شونداین امر بزرگترین منبع سردرگمی پس از میدان را از بین می برد: یک تکنسین که با 50 فایل شکل موج به دفتر برمی گردد و نمی تواند به یاد بیاورد که کدام شکل موج به کدام کابل تعلق دارد.

یک تحقیق معمول در مورد خطا را در نظر بگیرید: یک تغذیه 11kV در ساعت 03 شروع می شود:00. خدمه ساعت 05:00 مياد30، سه قطعه کابل از دو ایستگاه فرعی مختلف را آزمایش می کند، 18 اثر شکل موج را به دست می آورد، و آنها را به مهندس ارشد در ساعت 09:00 برای تجزیه و تحلیل می دهد.مهندس 18 تا اثر بدون علامت مي دونه هرکدومش ممکنه تقصير باشهيادداشت هاي دست نوشته ي رئيس خدمه که در ساعت 5 در يه دفترچه ي خيس نوشته شده30، به سختی قابل خواندن هستند.

با XHGG502، هرکدام از اون 18 فایل شکل موج یک یادداشت واضح و قابل خواندن نوشته شده توسط تکنسین میدان را حمل می کنند: "غذاکار 7B، سوراخ جنوب، 230 متر از ایستگاه فرعی،شرایط مرطوبمهندس ارشد پرونده را باز می کند، یادداشت را می خواند، علامت نقص را تایید می کند و قبل از اینکه خدمه صبحانه را تمام کنند، دستور تعمیر را صادر می کند.این تفاوت بین یک فایل موج شکل و یک گزارش میدان است.

روش چند پالس ARC (Arc Reflection) XHGG502 که به عنوان روش هشت پالس نیز شناخته می شود ، پیشرفته ترین تکنیک پیش بینی خطای کابل در یک ابزار قابل حمل است.پیوندهای پالس (38kVDC نامگذاری شده) پالس ولتاژ بالا را به طور دقیق به کابل همزمان با پالس مرجع ولتاژ پایین می فرستدابزار به دست می آورد و نشان می دهد تا 8 گروه از ولتاژ بالا و ولتاژ پایین جفت شکل موج در 12.1 اینچ صفحه نمایش،امکان مقایسه بصری مستقیم بین انعکاس خطا و رد مرجعاین اصل ساده اما قدرتمند است: یک نقص مقاومت بالا در نقطه قوس در هنگام فلش اوور به طور الکتریکی مانند یک مدار کوتاه در همان نقطه رفتار می کند.بنابراین پالس مرجع ولتاژ پایین نشان می دهد الگوی بازتاب مشابه با ولتاژ بالا فلش اوور و نقطه ای که در آن آنها مطابقت است خطااین مسئله مشکل " حدس بزنید که کدام اوج انعکاس خطا است" را که تفسیر TDR تک پالس را در نقص های مقاومت بالا به وجود می آورد، از بین می برد.

اکثر ردیاب های خطای کابل از یک میکروکنترلر جاسازی شده استفاده می کنند که یک پانل LCD اختصاصی را هدایت می کند که برای نمایش یک شکل موج مناسب است، اما قادر به اجرای یک سیستم عامل کامل نیست.XHGG502 از یک کامپیوتر صنعتی کامل مبتنی بر XP با 12صفحه نمایش لمسی قابل خواندن در نور خورشید. این سه نتیجه عملی دارد:

• جريان کار چند وظيفه:مشاهده شکل موج تست، پایگاه داده مدیریت کابل و پیش نمایش گزارش به طور همزمان - مانند هر برنامه ویندوز بین آنها تغییر دهید. بدون راه اندازی مجدد، بدون تاخیر تغییر حالت.
• پشتيباني تمامي محيطي:صفحه کلید خارجی و ماوس برای تجزیه و تحلیل مبتنی بر دفتر. پرینتر USB برای گزارش های فوری کپی شده. درایو فلش USB برای صادرات حجم موج به نرم افزار تجزیه و تحلیل کامپیوتر.مدیریت فایل های استاندارد ویندوز، نام فایل ها را تغییر دهید، به ذخیره سازی خارجی کپی کنید.
• در آينده ثابت:پلت فرم XP می تواند برنامه های تجزیه و تحلیل شکل موج شخص ثالث را اجرا کند. پایگاه داده های سرعت گسترش کابل را می توان از طریق USB به روز کرد. قالب های گزارش قابل ویرایش هستندو فرمت گواهینامه برای مطابقت با استانداردهای اسناد سازمان شما.

• نمونه گیری با فرکانس متغیر 400MHz:چهار نرخ قابل انتخاب (60/120/240/400MHz) تعادل بین جزئیات شکل موج و عمق ذخیره سازی را بهینه می کند. در 400MHz هر نقطه نمونه تقریباً 0.25 متر کابل کافی برای 0.رزولوشن خواندن 1m و دقت تست <0.5m.
• نمونه گیری مداوم کاملا خودکار:در حالت فلش اوور، قوس تخلیه برای میکرو ثانیه طول می کشد. XHGG502 به طور مداوم با سرعت کامل نمونه گیری می کند "تعديل اتوماتيك افزايش و آستانه تعويض شدت مختلف قوس.
• 400Vpp پالس ولتاژ پایین:دامنه نبض بالاتر از دستگاه های استاندارد 100Vpp 300Vpp نفوذ بیشتری را در کابل های طولانی و از طریق مفاصل با ضرر بالا فراهم می کند. نبض 0.1μs باریک برای حل خطای نزدیک به پایان؛پالس 2μs برای تشخیص >50km در مسافت طولانی.
• تولید گزارش اتوماتیک:پس از موفقیت در یافتن محل خطا، یک دکمه را لمس کنید تا گزارش کامل آزمایش را تولید کنید تصویر صفحه نمایش شکل موج، پارامترهای آزمایش (مجموعه، عرض نبض، میزان نمونه گیری) ، فاصله خطا محاسبه شده،V/2 سرعت گسترشچاپ از طریق USB یا صادر به عنوان PDF برای توزیع ایمیل.
• سیستم مدیریت کابل:شکل های امواج را با نام کابل، ایستگاه فرعی، شماره فیدر یا کد پروژه ذخیره کنید. پایگاه داده قابل جستجو با توابع مرتب سازی و فیلتر.مقایسه شکل موج های تاریخی از همان کابل برای ردیابی روند تخریب در طول چرخه های نگهداری متعدد.
• 38kVDC پالس کوپلر:کوپلر ولتاژ بالا با جداسازی ایمنی ساخته شده انرژی تخلیه عیب یاب کامل را مدیریت می کند.به طور خودکار نشان می دهد سیگنال منعکس شده و تمام طول مدار باز موج مرجع در کنار هم برای شناسایی اشتباه واضح.
• باتری لیتیوم پلیمر داخلی:مدارهای باز کابل و مدارهای کوتاه مقاومت پایین را به طور کامل با باتری آزمایش کنید ️ بدون ژنراتور، بدون نیاز به اتصال به شبکه.و شرایطی که برق محل در دسترس نیست یا قابل اعتماد نیست.
• حفاظت از ولتاژ بالا:ابزار برای کار ایمن در محیط ولتاژ بالا طراحی شده است.ورودی های محافظت شده مانع از آسیب یا قفل شدن از عارضی های تحریک شده زمانی که ژنراتور فلش اوور تخلیه می شود،بدون از دست دادن اطلاعات، بدون نیاز به راه اندازی مجدد
